9. Какая высотная отметка обозначается «Ур. г. р.»?

10. Как расшифровать ссылку на узел ?

Тема: Разработка чертежей фасада жилого здания

СЛабораторная работа: Разработка чертежа фасада жилого здания

1. Цель– осво ть понятие фасада, последовательность разработки его чертежа.

положения2. Задан е: начерт ть фасад здания, приведенного в исходных данных к лабораторной работе №10-11.

3. Исходныеданныесм. исходные данные к лабораторной работе № 10-11.

4. Теоретбческ

На чертежах фасадов здания выявляется его внешняя композиция, показывается расположениеАокон, дверей, балконов, крылец, архитектурных и декоративных элементов, вентиляционных труб, входных и пожарных лестниц, водосточных труб. Рисунок оконных и дверных переплётов показывается на фасадах, выполненных в масштабе 1:100Ди крупнее; для окон приводятся условные обозначения направления их открывания, штриховкой, как правило, ограниченного контура выделяются участки стен, выполненные из материала, отличающегося от основного материала стен. Видимые контуры на чертежах фасадов выполняются сплошной тонкой линией, линия земли – сплошнойИосновной утолщённой линией (2S/3), выходящей за пределы фасада. Чертёж фасада строится на основании чертежей планов и разреза в следующей последовательности: − наносятся координационные оси и их марки; − проводятся горизонтальные линии земли, отмостки, цоколя, низа и верха проёмов, карниза, конька крыши и других элементов здания; − проводятся вертикальные линии стен, оконных и дверных проёмов, выступов и т.п.; − вычерчиваются переплёты окон и дверей, ограждения балконов, вентиляционные трубы, крыльцо входа, архитектурные детали фасада; − проставляются высотные отметки, выполняются надписи.

81

На чертежах фасадов должны быть указаны: крайние координационные оси; отметки уровня земли, цоколя, низа и верха проёмов, площадки входной лестницы, козырька, архитектурных элементов, карниза, верха стен, конька крыши, вентиляционных труб. Размеры на фасадах не проставляются. Пример оформления чертежа фасада жилого дома приведён в прил. 5.

10. Какие высотные отметки должны быть указаны на чертежах фасадов зданий?

82

Тема: Разработка чертежей фасада промышленного здания

Лабораторная работа: Разработка чертежа фасада промышленного здания

1. Цель – освоить методику разработки чертежей фасадов промышленных зданий.

2. Задание: начертить поперечный разрез здания, приведенного в исходных данных к лабораторной работе №12-13.

3. Исходные данные см. исходные данные к лабораторной работе №12-13

Главным фасадом называется вид здания со стороны улицы или площади. Определение других фасадов вытекает из их наименования. В проекте обычно дают фасады всех сторон здания. При его сложной конфигурации (Г- и Ш-образной и т.п.), фасады, находящиеся в разных плоскостях, допускается изображать на

А отдельных чертежах. На одинаковые фасадыДделают один чертеж.

Наименование фасада определяется крайними координационными осями,

между которыми располагают участок здания, изображенный на чертеже, или

маркой оси, расположенной в фасадной стене, например, «Фасад 1—7», «Фасад А— В», «Монтажная схема фасада 1—13» и т.д. НаименованиеИфасада надписывают над

изображением с минимальным разрывом (рис. 10.12. Г).

Масштаб фасада должен быть минимальным, но достаточным для показа рельефа стены, проемов, отверстий в стенах и т.п.

На чертежах фасадов желательно указывать деформационные швы, пожарные лестницы, трубы наружного водостока, пандусы у ворот, жалюзийные решетки, в том числе установленные вместо оконных переплетов, и т.п. Штриховкой выделяют участки стен, выполняемые из материала, отличающегося от материала всего здания. Штриховыми линиями показывают закладываемые монтажные проемы (рис. 10.12.2).

83

В зданиях промышленного типа при большой протяженности фасада с ритмичным расположением окон допускается рисунок оконных переплетов показывать только в крайних двуx-трех проемах с обоих концов здания; на

номера л ста, на котором они помещены. Чаще всего это фигурная

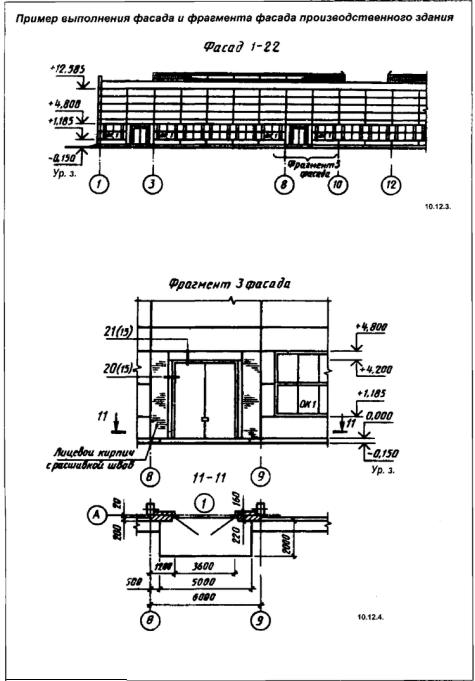

скобка, под которой указан номер листа (рис. 10.12.3). На рис. 10.12.3 показан фасад промышленного здан я, на котором выделен фрагмент, изображенный на рис. 10.12.4. Над фрагментомАделают надпись по типу: «Фрагмент фасада».

Д

В зданиях из сборных конструкций (крупныхИблоков, панелей и т.п.) фрагменты фасада не вычерчивают, а заменяют их ссылками на схемы расположения стен или фасадов (рис. 10.12.5). На фрагментах фасада подробно показывают все детали и наносят необходимые отметки и надписи.

84

СРазмеры, меющ еся на плане и разрезе, дают возможность вычертить фасад

б каждого проема ворот. А

Размеры на чертежах фасада, как правило, не проставляют, за исключением

размеров привязки элементов, не выявленных на планах, разрезах и фрагментах

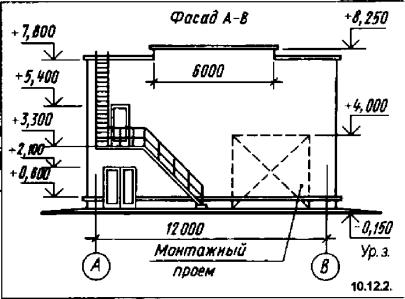

(рис, 10.12.2 и 10.12.6). Д

На чертежах фасадов указывают отметки уровня земли, верха стен, входных площадок и элементов фасадов, расположенных в разных уровнях. На чертежах фасадов промышленных зданий проставляют также отметки верха стен, низа и верха проемов. Полочку отметки желательно развернуть Ив сторону от изображения.

На фасадах в ссылочных кружках маркируют детали, имеющиеся в проекте, если они не показаны на деталях планов и разрезов. При наличии фрагментов фасадов маркировку следует проводить только на фрагментах. На фасадах маркируют оконные блоки по типу ОК-1, ОК-2 и т.д. или схемы заполнения оконных проемов, если они не приведены на планах.

Марку типа заполнения проема проставляют на фасаде внутри контура оконного проема, а при малых размерах проемов — под ним или на выносной линии. Если все оконные проемы здания имеют однотипное заполнение, его на фасаде не маркируют.

85

Си б А Д

На чертеже фасада наносят отметки и размерыИ, а также привязку проемов и отверстий, не указанных на планах и разрезах. Кроме того, указывают вид отделки участков стен, отличающихся от остальных (преобладающих); наружные пожарные и эвакуационные лестницы, примыкающие галереи. В крупноблочных и панельных зданиях показывают разрезку стен на блоки и панели.

86

зданий?

10.Какие оси вычерчивают на чертежах фасадов промышленных зданий?

88

Тема: Разработкачертежатиповогоузламеталлическойфермы

Лабораторнаяработа: Разработкачертежатиповогоузламеталлическойфермы

1. Цель – освоить виды металлических ферм, их конструктивные решения, методику черчения их узлов.

89

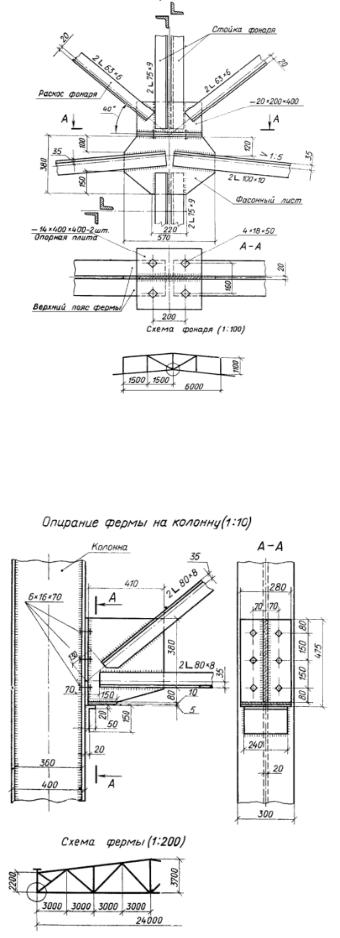

Вариант 2

Си б АВариант 3

Д И

90

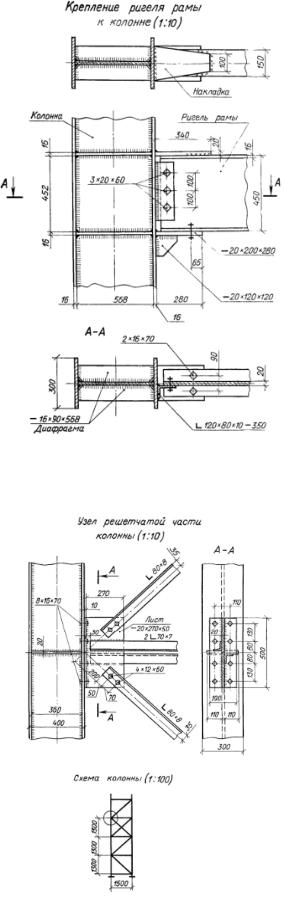

Вариант 4

Си б АВариант 5

Д И

91

Вариант 6

Си б

АВариант 7 Д И

92

Вариант 8

Си б

АВариант 9

Д И

93

Вариант 10

Си б

4. Теоретические положенияА

При возведении перекрытийДпромышленных зданий применяют металлические фермы. Ферма – решётчатая конструкция, состоящая из отдельных прямолинейных стержней. Ферма состоит из поясов и решётки. Верхний и нижний элементы фермы называют, соответственно, верхнимИи нижним поясами (рис. 1). Стержни, заключённые между поясами, называют решёткой фермы, которая состоит из вертикальных элементов–стоек и наклонных элементов–раскосов.

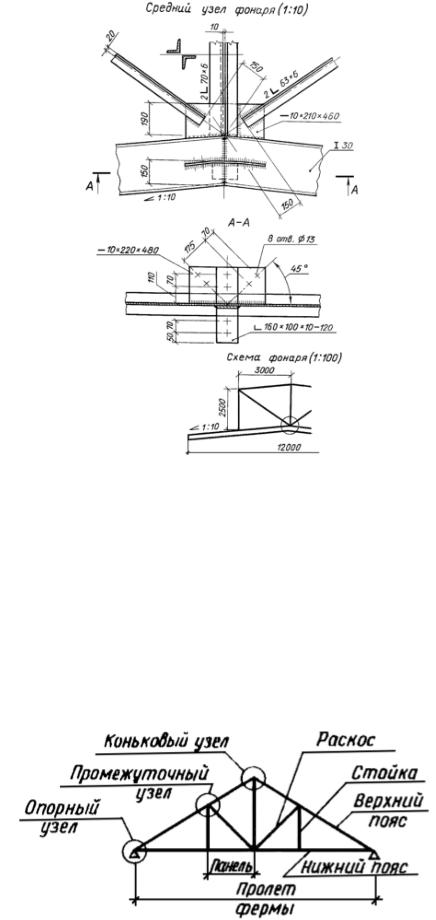

Рис. 1 Геометрическая схема фермы

94

Стойки и раскосы связываются между собой и с верхним и нижним поясами с помощью металлического листа – фасонки. Фермы, перекрывающие

поперечный пролёт здания и опирающиеся непосредственно на несущие элементы (колонны, стены), называются стропильными.

Рассмотрим состав и последовательность графического построения чертежа узла стропильной фермы.

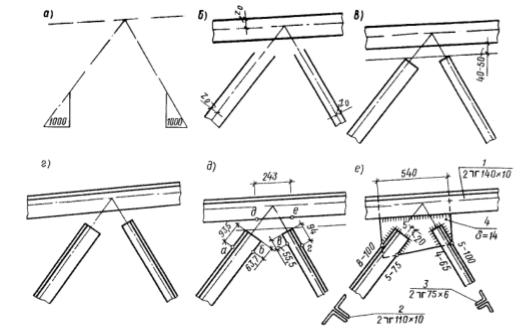

На конструктивных чертежах, в том числе и на чертежах ферм, вычерчивают геометрическую схему фермы – это чертёж конструкции, выполненный в одну линию. хему вычерч вают линиями толщиной 0,60,8 мм, в масштабе 1:200 и

2. Вдольмасштабесетки геометрических осей в соответствии с размерами уголков или других профилей проката тонкими линиями вычерчивают контуры стержней узла

фермы. При этом линии геометрических осей должны совпадать с осями,

геометрические оси должны совпадать с линиями, на которых расположены центры

поясе уголки должны быть обращены полками вверхИ, а в нижнем поясе –полками вниз. В раскосах уголки располагают полками вверх, в опорных стойках – полками наружу. При конструировании узлов фермы необходимо помнить, что стойки и раскосы не доводят до контура верхнего и нижнего поясов на 40-50 мм. Это расстояние обеспечивает место для размещения сварных швов. Для удобства построения на расстоянии 40-50 мм. от контура верхнего или нижнего пояса проводим тонкую линию, параллельную этому контуру. Эта линия ограничивает длину уголков стоек и раскосов.

95

Концы уголков стоек и раскосов обрезают под прямым углом к оси.

3. Верхний и нижний пояса соединяются с раскосами и стойками с помощью металлического листа – фасонки или косынки, к которой их приваривают. Последовательность построения узла фермы приведена на рис. 2.

Си б

1.Где применяются металлическиеАфермы?

2.Что такое ферма? Д

3.Из каких элементов состоит ферма?

4.Что такое пояса фермы? И

5.Что такое решётка фермы?

6.Из каких элементов состоит решётка фермы?

7.Какой узел металлической фермы называется опорным?

8.Какой узел металлической фермы называется промежуточным?

9.Какой узел металлической фермы называется коньковым?

10.В какой последовательности производится черчение узла металлической фермы?

96

Тема: Разработка чертежа типового узла металлодеревянной фермы

Лабораторнаяработа: Разработкачертежатиповогоузламеталлодеревяннойфермы

1.Цель – освоить виды металлодеревянных ферм, их конструктивные решения, методику черчения их узлов.

2.Задание: начертить в пространстве «Модель» масштабе 1:1 геометрическую

СибАДИсхему металлодеревянной фермы покрытия один из ее узлов.

3. Исходные данные

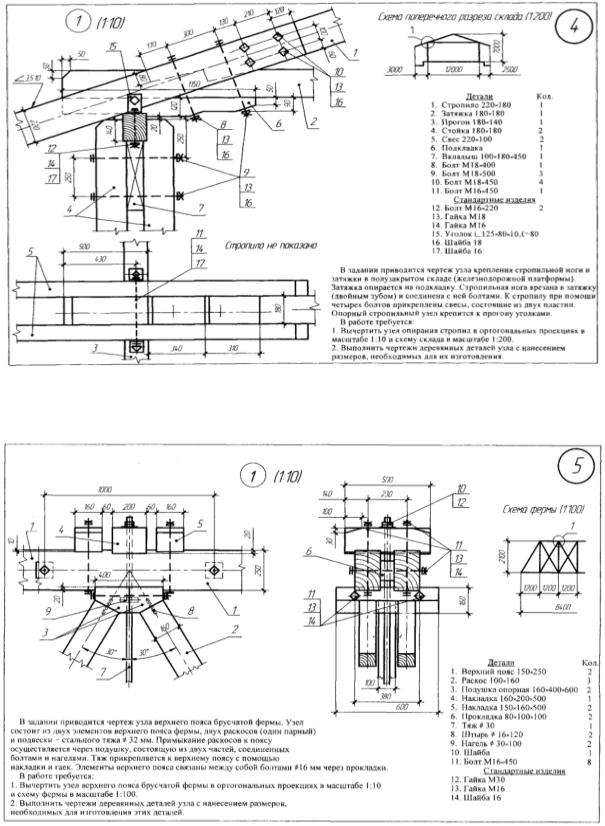

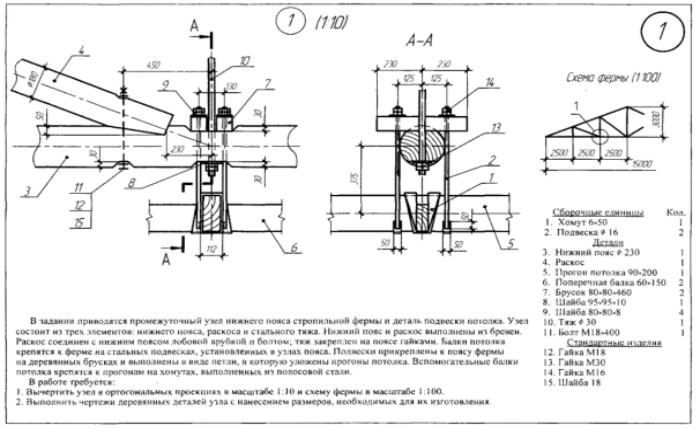

Вариант 1

97

Вариант 2

Си б АВариант 3

Д И

98

Вариант 4

Си

бВариант 5 А Д И

99

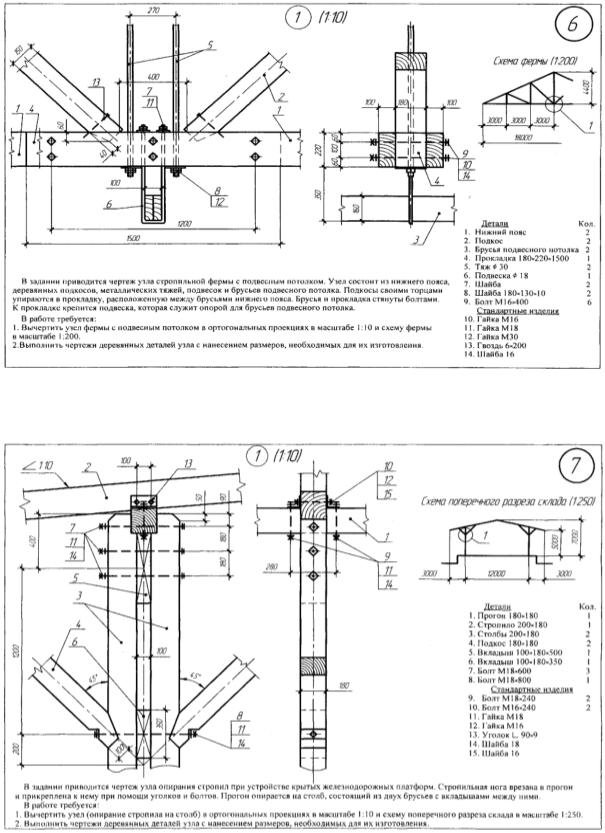

Вариант 6

Си

бВариант 7 А Д И

100

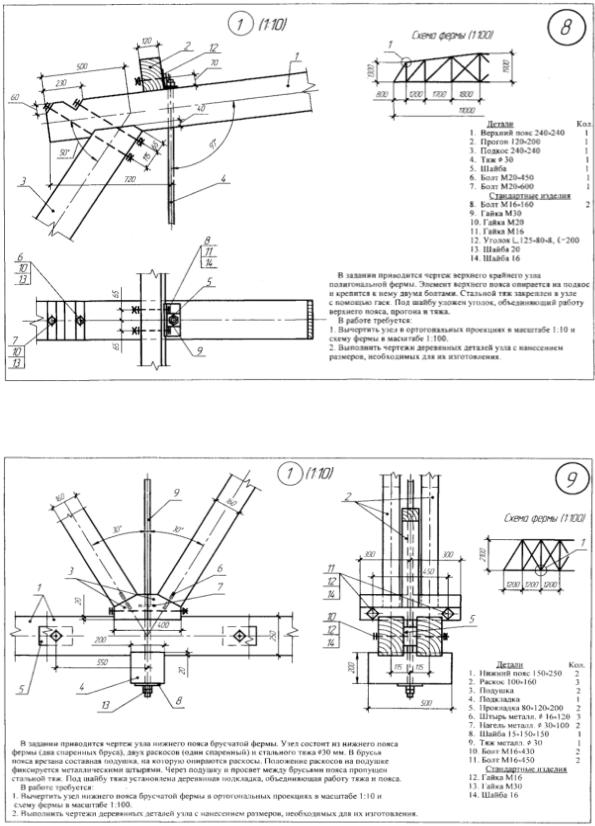

Вариант 8

СибАДИВариант 9

101

Вариант 10

Си 4. Теоретбческ е положения

Чертежи несущих деревянныхАконструкций здания входят в состав основного комплекта рабочих чертежей марки КД. В комплект чертежей также включают схемы расположения элементов конструкций (например, план стропил), сборочные чертежи элементов конструкций и рабочиеДчертежи.

План стропил вычерчивают для зданий, имеющих чердачное помещение.

сооружения.

Сборочные чертежи служат для монтажа деревянных конструкций здания или И

В состав рабочих чертежей входят геометрическая схема фермы, виды фермы с простановкой размеров и маркировкой и узлы.

Узлы соединений отдельных элементов фермы

Выносной элемент на чертежах деревянной конструкции принято называть узлом. Узлы выполняют по ГОСТ 2.305-68 с учетом требований СПДС. При выполнении чертежей узлов место, которое необходимо показать на выносном элементе, отмечают на схеме замкнутой сплошной тонкой линией (окружность или овал) с указанием на полке линии-выноски порядкового номера выносного элемента арабскойтцифрой (рис. 1).

102

Выносной элемент обозначают маркировочным кружком диаметром 12... 14 мм. В кружке указывают порядковый номер узла.

Маркировочный кружок чертят над выносным элементом.

соединения и соединяющие элементы - накладки, прокладки, гвозди, болты, скобы, их расположение, размеры и т.п.

На чертеже узла проставляют размеры: врубки, от центра узла до торца соединяемых элементов, от торца Драскоса до оси скрепляющего болта. Если элементом конструкции является доска или брус, то на главном виде проставляют размер, определяющий ширину видимой части изображаемого элемента.

1.В состав какого комплекта рабочих чертежейИвходят чертежи несущих металлодеревянных конструкций?

2.Какие чертежи включают в комплект чертежей марки КД?

3.Для каких зданий вычерчивают план стропил?

4.Для чего нужны сборочные чертежи металлодеревянных конструкций

здания или сооружения?Узлы соединений отдельных элементов фермы вычерчивают в масштабе 1:5,

103

Лабораторная ра ота: Разра отка чертежа типовой ж/б колонны

1.Цель – осво ть в ды железо етонных колонн, их конструктивные решения, методику х черчен я.

2.Задан е: начерт ть узел железобетонной колонны в соответствии с исходными данными.

3.Исходные данныеб

АВариант 1

Д И

104

Вариант 2

Си б

АВариант 3

Д И

105

Вариант 4

Си б АВариант 5

Д И

106

Вариант 6

СибАДИВариант 7

107

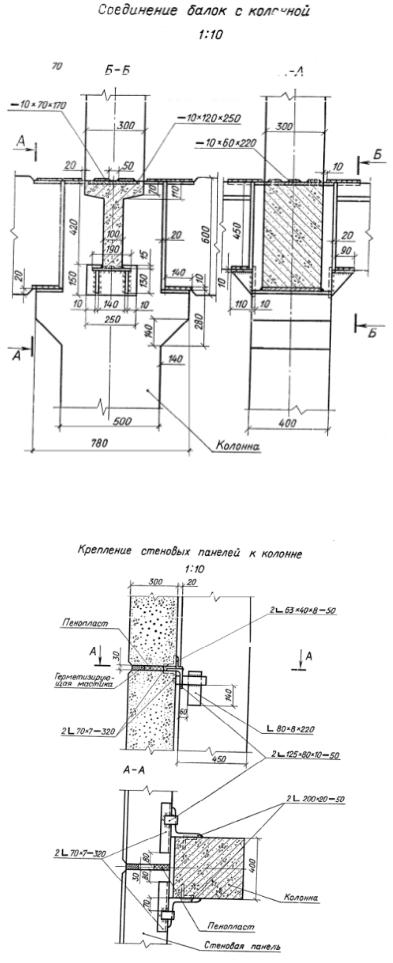

Вариант 8

Си б АВариант 9

Д И

108

Вариант10

Сборочные чертежи элементов бетонных и железобетонных конструкций, включаюшие виды, разрезы и схемы армирования выполняют в масштабе 1:20, 1:50 или 1:100. Чертежи узлов конструкций (выносные элементы) вычерчивают в более крупном масштабе (1:5 или 1:10). На видах и разрезах показывают геометрическую форму конструкции, изображают имеющиеся в ней отверстия, проёмы, закладные детали, пробки, каналообразователи и т. п.

109

На сборочных чертежах показывают также различные метки и надписи, необходимые для правильной ориентации элементов при их транспортировке и монтаже: риски координационных осей, метки, указывающие места опирания элемента при транспортировке и складировании, места обрезки предварительно напрягаемой арматуры и т. п. Арматуру и её расположение показывают на других

чертежах-схемах армирования. Си б А Д

На рис. 5.8 приведён сборочный чертёж колонныИК-12. На виде нанесены

все размеры, определяющие габариты и форму колонны, изображены и замаркированы закладные детали МН 1, МН 4, МН 9; пробки МН 7, а также отверстие с указанием диаметра и т. п. Закладная деталь МН 9 расположена на опорной части консоли, для опирания подкрановой балки

110

Профиль основания колонны (ниже нулевой отметки) показан в виде выносного элемента 2. Допускается не делать отдельные чертежи на простые детали а все необходимые данные приводить на чертеже или, при большом их количестве, в ведомости деталей, которая рассматривается вместе со спецификацией монолитной железобетонной конструкцией. Размеры и пример заполнения ведомости деталей см. в приложении 1.

Расположение арматуры показывают на схеме армирования. Схему армирован я выполняют, обычно, в одной проекции (вид сверху для плит

стержня). Полные выноски, на которых под полкой линии-выноски ставят число стержней, их диаметр и класс арматурной стали, приводят на сечениях элементов.

Элементы железобетонных конструкций армируют не только отдельными стержнями, но и арматурными сетками (марка С) и каркасами плоскими (марка КР) и пространственными (марка КП).

111

Каркасы и сетки на схемах армирования изображают контуром, проведённым через концы стержней и упрощенно – с нанесением поперечных стержней по концам каркаса и в местах изменения шага стержней.

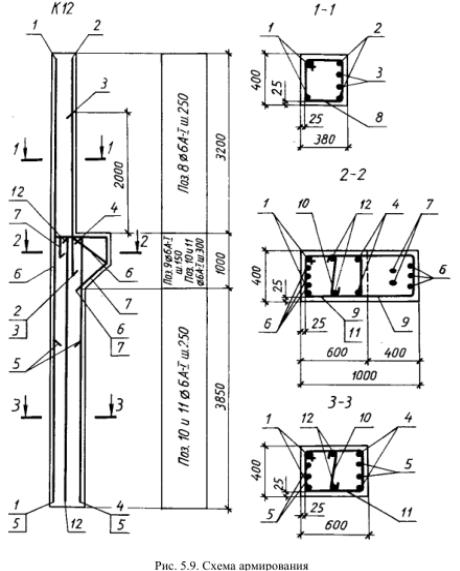

На рис. 5.9 приведена схема армирования колонны К 12, на которой сокращёнными выносками с номерами позиций обозначены все рабочие арматурные Сстержни. Нижняя часть колонны и консоль значительно усилены рабочей арматурой, поскольку помимо продольного сжатия от перекрытия, на консоль и

колонну действует дополн тельная нагрузка, вызывающая продольный изгиб.

и б А Д И

Хомуты на схемах армирования колонн не изображают, а рядом помещают шкалу, на которой указывают номера позиций, диаметр хомутов и класс стали, а также шаг хомутов –расстояние в миллиметрах между ними.

112
