6. Из каких соображений выбирают кран для монтажа труб?
7. Как заделываются стыки между трубами? какие материалы при этом используются?
8. В чем заключается гидравлическое испытание ливневой канали-
зации? |
|
|
9. |
Какие способы засыпки труб вы знаете? |
|
10. Какой требуемый коэффициент уплотнения при уплотнении |
||
грунтов в траншеи? |
|
|
11. Что входит в калькуляцию трудовых затрат? |
||
12. Как е маш ны и оборудование используются при строительст- |
||
ве ливневой канал зац |
? |
|
13. Рабоч е как х специальностей используются при строительст- |
||
С |
? |
|
ве невой канал зац |
||
14. Контроль качества при строительстве ливневой канализации? |
||
15.Какова техн |
ка езопасности при строительстве ливневой кана- |
|
лизац |
? |
|
лив |
||
5. ТЕПЛОСНАБЖЕНИЕ. Г ЗОСН БЖЕНИЕ. |
||
ЭЛЕКТРИЧЕСКИЕ СЕТИ |
||
5.1. Общие понятия о теплоснабжении |
||
Комплекс сооружений и устройств для выработки тепла, его транспор- |
тирования бАи потребления называется централизованным теплоснабжением. В крупных городах источником теплоснабженияДявляются теплоэлектроцентрали (ТЭЦ), на которых вырабатывается электроэнергия, а отработанный пар используется для нужд теплоснабжения. Способ одновременной выработки электроэнергии и тепла называется комбинированным, а система централизованного теплоснабжения – теплофикацией [15].
Теплофикация является способом наиболееИчёткой и индустриальной организации теплоснабжения и одним из основных методов повышения экономичности тепловых электростанций. Строительство крупных котельных для теплоснабжения менее экономично и производится только при соответствующем технико-экономическом обосновании.
Различают две системы централизованного теплоснабжения: теплофикацию и районное теплоснабжение. В первом случае получение тепла осуществляется от ТЭС, во втором – от крупных котельных.
По виду теплоносителя системы централизованного теплоснабжения разделяются на водяные и паровые. В настоящее время для бытовых нужд чаще используют водяное теплоснабжение, т.к. в этом случае потребитель обеспечивается и горячей водой.
59
Сети (системы) теплоснабжения могут быть одно,- двух,- трёх- и четырёхтрубными. При однотрубной системе теплоноситель от объекта, потребляющего тепло, не возвращается к источнику: он или полностью расходуется на объекте или избыток сбрасывают в канализационные сети.
Двухтрубная система горячего водоснабжения имеет основную трубу– подающую и вспомогательную – обратную. Комбинация этих систем даёт трёх- и четырехтрубную системы. Чаще применяют двухтрубную систему, однако при значительной длине теплопровода бывает целесообразным и
однотрубная с |
стема. |
|
5.2. Устройство тепловых сетей |
||
С |
|
|
Для устройства теплопроводов применяют, как правило, бесшовные |
||
стальные горячекатаные тру ы диаметром 32 – 426 мм. При прокладке те- |
||
плопроводов в местах, не доступных для ремонта и осмотра, допускается |
||
использован |
газовых усиленных |
со сварным швом. |
Стальные тру ы |
с помощью сварки, а арматура крепится |
|
соединяются |
|
|
к ним на фланцевых соединениях. |
|
Самымтрубсущественным недостатком стальных труб является их подверженность коррозииАкак с внешней, так и с внутренней стороны. Кроме стальных для сооружения теплопроводных сетей в последнее время стали применять асбоцементные тру ы. Их использование сопряжено с определёнными трудностями из-за повышенной хрупкости асбоцементных труб, а также в связи с потребностью в повышенной герметичности тепловых сетей и их эластичностью при работеДпри повышенных температурах. Основное преимущество асбоцементных труб – высокая коррозионная стойкость.
Компенсаторы. При движении теплоносителя с высокой температурой по трубам в их стенках возникают напряжения, которые вызываются тепловым удлинением или укорачиванием труб. Иля компенсации тепловых деформаций обычно используют повороты и изгибы трубопроводов, а при их отсутствии устраивают компенсаторы. Наибольшее распространение получили сальниковые и гнутые компенсаторы (рис. 5.1).
Сальниковые компенсаторы рекомендуются при давлении в сети не более 1,2 МПа. Эти компенсаторы имеют малые габариты, но требуют периодического обслуживания для поддержания герметичности сальника. Сальниковые компенсаторы устанавливают только в колодцах на прямолинейных участках. Компенсирующая способность таких устройств равна
100 – 400 мм.
60
а
С |
б |
|
|
и |
|
|
|
более |
|
б – гнутые |
|

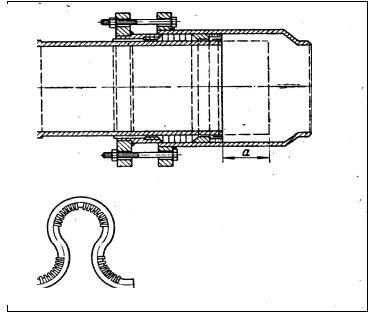

Р с. 5.1. Схемы компенсаторов: а – сальниковые; |
|||
|
А |
|
|
Гнутые компенсаторы получили |
широкое распространение. Пре- |
имущества этих компенсаторов: возможность установки вне камер, высокая надежность, недостатки – повышенное гидравлическое сопротивление, большие габариты, значительное удлинение сети.
Камеры. В камерах, устанавливаемых на тепловых сетях, размещают компенсаторы и различную запорноД-регулирующую арматуру – задвижки, обратные клапаны и пр. Конструкция и размер камер отличаются многообразием. Их выполняют из монолитного и сборного железобетона, реже из бетона или кирпича. Камеры с задвижками устраивают через 500 – 1000 м, а с компенсаторами – через 140 – 200 м.
Способы прокладки сетей. Тепловые сетиИпрокладывают под землей или над поверхностью земли. В городах (за исключением производственных районов и окраин) допускают только подземную прокладку сетей. Подземные прокладки ведут: а) бесканальным способом; б) в полупроходных каналах; в) в проходных каналах. Тепловые сети должны иметь надежное тепло и надежную гидроизоляцию. В противном случае теплопотери только от поверхности труб увеличиваются в 5 – 10 раз.
61
а
С |
|
||
|
|
и |
|
|
|
||
|
б |
бА |
|
|
|
|
|
|
|
|
Д |
|
в |
|
|
|
|
И |
|
|
|
|
|
|
|
|
Рис. 5.2. Конструкции каналов: а – канал рамной конструкции: 1 – железобетонная рама; 2 – плита-днище; 3 – песок; б – сводчатый канал: 1 – железобетонный свод;
2– бетонный фундамент; 3 – бетонная плита; 4 – опорные плиты; 5 – опоры теплопровода; в – полупроходной канал: 1 – железобетонная труба;
2 – бетонный пол; 3 – песчаная засыпка
62
