Для ускорения полевых работ необходимо заранее ввести во внутреннюю память тахеометра уравненные значения координат планово-высотного обоснования (X,Y,Z). Тогда координаты точки установки инструмента и точки ориентирования находим по номеру (T), коду (К) точки или адресу (А) строки в блоке памяти тахеометра.

Высоту инструмента измеряют рулеткой от специальной метки на приборе до центра пункта геодезической сети. Высоту отражателя устанавливают, выдвигая стойку на необходимую величину по специальным меткам. Если меток на стойке отражателя нет, то высоту измеряют рулеткой до миллиметров. Эти данные устанавливают до начала работы на станции.

4.4.2.2. Выполнение измерений

Тахеометрические наблюдения с точки съемочного обоснования выполняют, когда в память прибора занесены данные о координатах точки стояния и ориентировке лимба относительно осей координат. Для продолжения геодезических наблюдений следует в экране «Съёмка» выбрать пункт «Изм. точек» (см. рис. 95).

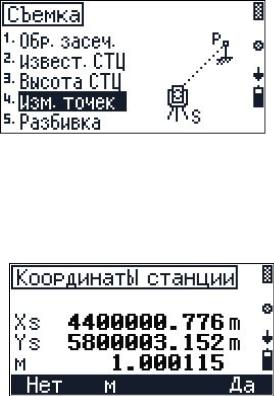

Рис. 95. Выбор пункта «Изм. точек» в экране «Съемка»

Появится экран «Координаты станции» (рис. 96).

Рис. 96. Экран «Координаты станции»

80

Необходимо проверить координаты станции. При отсутствии ошибок подтвердить координаты станции, нажав «F4» (программная клавиша «Да»).

Появится экран ориентирования для подтверждения отсчёта по горизонтальному кругу на опорное направление (рис. 97). Следует нажать «F4».

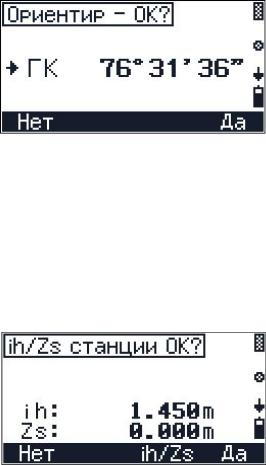

Рис. 97. Вид экрана «Ориентир – ОК?»

Далее переходим к экрану проверки высоты инструмента – ih и отметки точки – Zs (рис. 98). Для исправления значений нажать «F3» и ввести новые. Для подтверждения правильности высоты инструмента ih и высоты станции Z нажать «F4» » (программная клавиша «Да»).

Рис. 98. Экрана высоты инструмента и отметки точки

Появляется экран «Тчк съемки». При определении прямоугольных координат последовательно наводим визирную ось трубы на новые точки и нажимаем «MEAS/ENT». Результаты вычислений отображаются на экране тахеометра (рис. 99).

81

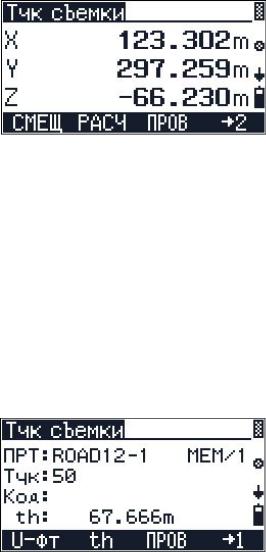

Рис. 99. Результаты вычислений координат точек

Записываем в рабочую тетрадь координаты точки и ее истинный номер. Затем переходим на третью страницу экрана «Тчк съемки», нажав «F4», и переписываем название, код точки и адрес строки в памяти тахеометра, в которой записана информация о точке. Кроме этого, записи в тетрадь подлежат значения высоты цели и инструмента. Вид третьей страницы с перечисленной информацией представлен на рис. 100.

Рис. 100. Вид третьей страницы экрана «Тчк съемки»

Необходимо измерить не менее 8 – 12 марок по всем стенам аудитории.

После завершения наблюдений на все марки результаты, полученные в ходе работ, необходимо оформить в таблице. Пример оформления представлен на рис. 101.

82

Результаты вычислений координат марок в аудитории 3120 Группа – 1. Бригада – 3. Дата: 17 февраля 2012. Время: 11 ч 25 мин.

Точка установки инструмента – 103. X103=1317,112 м; Y103=379,278 м; Z103=124,578 м; ih103=1,589 м.

Дирекционный угол на ориентирную точку: 354° 35′ 47".

Тахеометр - Trimble M3

Температура окружающей среды: 20°. Атмосферное давление: 767 мм рт. ст.

Рис. 101. Пример оформления полученных результатов в таблице после выполнения второго задания

В электронном тахеометре Trimble M3 реализована система кодирования точек. Можно заранее составить список и коды точек, а при съёмке извлекать их из памяти прибора и производить кодирование каждой измеренной точки. После каждого измерения номер пикета увеличивается на единицу. Код можно изменить через быстрое меню.

Качество выполненной съемки во многом зависит от составленного в полевых условиях абриса, особенно в условиях сложной городской застройки.

Ответственность за качество съемки лежит на исполнителе, который должен грамотно и в достаточном количестве выбрать контурные и высотные съёмочные точки (пикеты) и правильно и подробно составить абрис.

При топографической съемке электронным тахеометром необходимо выдерживать ограничения, накладываемые на предельные расстояния от прибора до отражателя. Значения максимальных расстояний от станции наблюдений до реечной точки, приведенные в табл. 7, взяты из нормативного документа [8].

83

Таблица 7

Максимальные расстояния при топографической съемке

Полученные в результате топографической съемки данные передаются из прибора в компьютер по специальным программам. Например: Trimble Data Transfer. Возможна передача данных в операционной системе Microsoft Windows стандартной программой

Hyper Terminal.

Дальнейшую графическую обработку съемки ведут в геоинформационных системах (MapInfo, Panorama) или в других программах (AutoCAD), для которых созданы специальные геодезические модули.

4.4.3. Задание №3. Обратная линейно-угловая засечка

Для определения прямоугольных координат и отметки точки установки инструмента (S) в произвольном месте рассмотрим способ обратной линейно-угловой засечки. Для определения пространственного положения точки необходимо произвести измерения не менее чем на три пункта, координаты которых известны. Наиболее точно координаты точки S определяются, когда она находится в центре тяжести фигуры, вершинами которой являются исходные пункты. Углы между направлениями на исходные пункты с точки S не должны быть менее 20 и более 1600.

84

При определении пункта обратной засечкой для данного прибора допускается использовать не более десяти исходных пунктов. Вычисления координат точки и оценка точности полученных результатов выполняются в процессе измерений. В общем случае для определения координат станции требуется измерить расстояния до двух пунктов и угол между ними. Возможны и другие варианты: измерить расстояния до трёх пунктов или направления на четыре пункта. Минимальное количество исходных пунктов должно быть не менее двух. В тахеометре M3 после измерений на второй пункт вычисляются приближённые координаты точки и на экране отображаются погрешности ее определения по осям координат (vx, vy и vz). После измерений и вычислений на несколько пунктов можно оценить качество измерений, удалить из обработки грубые наблюдения и повторить вычисления или выполнить измерения на другие пункты.

При выполнении данной работы необходимо определить плановые координаты и высоту новой точки. Каждая бригада выбирает точку, координаты которой неизвестны, устанавливает над ней тахеометр и приводит его в рабочее положение. Затем включает прибор и открывает свой проект.

В экране «МЕНЮ» выбираем пункт «Съёмка», затем пункт подменю «Обр.засеч» (рис. 102). Появляется экран «Опред. высоты СТЦ», в котором предлагается:

–определить плановые координаты и высоту точки, нажав «F1»;

–определить только плановые координаты точки, нажать «F3». Для последующей работы выбираем режим определения

координат в плане и по высоте, нажимаем «F1». Появляется экран «Ввод ih». Измеряем до миллиметров высоту прибора над точкой и вводим её в прибор, используя цифровые клавиши, и нажимаем «MEAS/ENT». Появится экран «Сохранить как», для подтверждения правильности высоты нажмём «F4» (см. рис. 102).

85

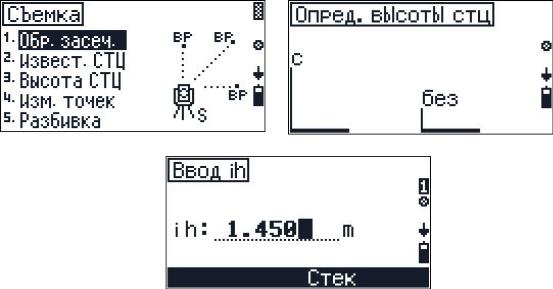

Рис. 102. Экраны меню «Обр. засеч.» и ввода высоты инструмента

На экране «Обр.засеч.» изображена схема засечки, где S – определяемая точка, A и B – исходные пункты, которые при дальнейшей работе будут называться «Задняя точка» (рис.103, а). Буквами A, B, C, …, и т. д. обозначаются исходные пункты.

Далее выполняем следующие действия:

1)нажимаем клавишу «F1» для измерений на первый пункт – точку

«A»;

2)выбираем в появившемся окне экрана способ ввода координат точки «А» – «Ввод», нажимаем клавишу «F3» и вводим с клавиатуры координаты и высоту первого исходного пункта

(рис. 103, б);

3)наводим центр сетки нитей на точку «A» и нажимаем

«MEAS/ENT»;

4)выполняются измерения, и изображение первой твердой точки на экране тахеометра станет черным (рис. 103, г);

86

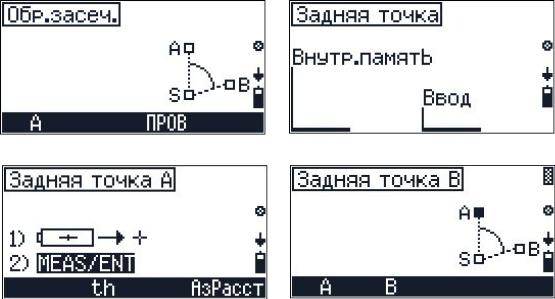

Рис. 103. Последовательность появления экранов при измерениях на исходную точку

5) под программной клавишей «B» нажимаем «F2», вводим координаты и высоту второго пункта, наводим центр сетки нитей на точку «B» и нажимаем «MEAS/ENT».

После измерений на второй исходный пункт появится экран с оценкой точности пространственного положения точки засечки

(рис. 104).

Далее выполним измерения на последующие пункты с известными координатами. Для этого нажимаем клавишу «F2», над которой будут появляться условные обозначения следующих исходных пунктов: C, D, E, …, и т. д. После нажатия «F2» вводим координаты новой точки и производим на неё измерения. После каждого измерения получаем погрешности определения точки обратной линейно-угловой засечкой. Число измеренных пунктов должно быть не менее четырёх. Погрешности определения по каждой оси не должны превышать 0,005 м.

87

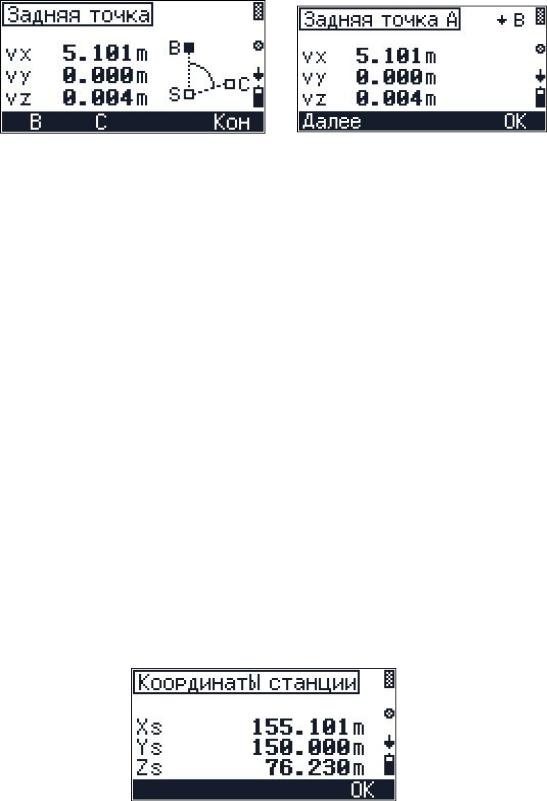

Рис. 104. Погрешности определения координат обратной засечкой

Последовательность измерений на исходные пункты не имеет значения, но необходимо соблюдать соответствие введённых координат наблюдаемой точке.

Завершаем наблюдения после выполнения измерений на четыре исходных пункта, если погрешности по осям координат не превышают установленных допусков. Для завершения измерений активизируем программную клавишу «Кон», нажав «F4», и переходим к экрану погрешностей по каждому исходному пункту (см.

рис. 104).

Погрешности положения определяемой точки относительно каждого исходного пункта отобразятся на экране тахеометра. Для просмотра и записи погрешностей по предыдущей или следующей точке нажимаем клавиши [▲] или [▼] (необходимо записать погрешности координат по каждой точке).

Если погрешности в допуске, переходим к следующему экрану «Координаты станции». Нажимаем «F4» (программная клавиша «ОК», рис. 104, б). В появившемся экране «Координаты станции» отобразится результат решения обратной засечки (рис. 105).

Рис. 105. Результат решения обратной линейно-угловой засечки

88

Для записи координат точки и других значений в память прибора нажимаем «F4». В появившемся экране «Обратная засечка» выводятся значения, по которым можно судить о качестве выполненной работы и достоверности координат исходных пунктов. Например, если масштаб отличается от единицы более чем на три единицы четвертого знака после запятой, измерения нужно повторить. Недопустимое значение масштабного коэффициента после выполнения обратной засечки представлено на рис. 106.

Рис. 106. Вид экрана «Обр. засеч.» после окончания измерений обратной засечкой

Для перехода к повторным измерениям на исходные пункты (возврата к экрану наблюдений) нажимаем «F1».

Для записи полученных результатов в блок памяти электронного тахеометра нажимаем «F4».

Полученные результаты по определению координат точки обратной засечкой приводим к табличному виду (см. рис. 107).
