Отобразится окно «Разбивка точек» (рис. 70).

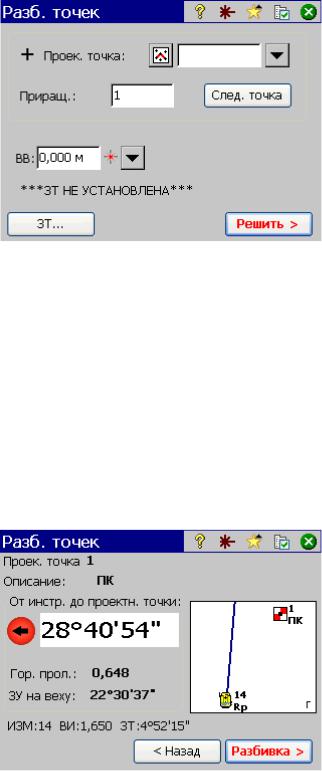

Рис. 70. Вид окна «Разбивка точек»

в программе «SurveyPro» тахеометра Nikon Nivo5.C

Перед разбивкой следует задаться координатами точки установки тахеометра и исходным дирекционным углом. Для этого в окне на рис. 70 используется кнопка «ЗТ…», которая позволяет перейти в окно «Установка станции».

Для разбивки необходимо в окне на рис. 70 выбрать из списка точку, подлежащую выносу в натуру, определиться с высотой отражателя над целью и методом измерения расстояний, а после этого нажать кнопку «Решить». Появится окно, изображенное на рис. 71.

Рис. 71. Вид окна «Разбивка точек» после расчета геоданных в программе «SurveyPro» тахеометра Nikon Nivo5.C

50

Индикатором красного цвета отображается направление, в котором необходимо поворачивать прибор вокруг вертикальной оси, чтобы выставить направление на проектную точку. Чем ближе к нулю значение в поле «От инструмента до проектной точки», тем точнее выставляется направление. Когда это значение близко к 00 – цвет становится зеленым (рис. 72).

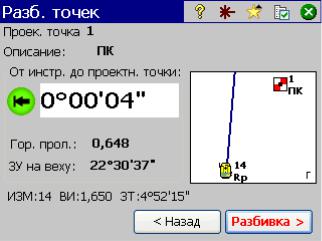

Рис. 72. Вид окна «Разбивка точек» при установке проектного угла с погрешностью несколько секунд в программе «SurveyPro»

Значение «Горизонтальное проложение» показывает расстояние в заданном направлении до проектной точки. Его следует отложить рулеткой, затем отметить полученную точку и установить над ней отражатель. Перекрестие сетки нитей визирной трубы тахеометра должно быть совмещено с центром призмы. Затем нужно нажать кнопку «Разбивка». Появится окно, изображенное на рис. 73.

51

Рис. 73. Вид окна «Разбивка точек» непосредственно перед измерением угловых и линейных величин до проектной точки в программе «SurveyPro»

После этого необходимо нажать кнопку MSR.

Появится окно, в котором находится информация о процессе измерения (рис. 74).

Рис. 74. Окно тахеометрических измерений при разбивочных работах в программе

«SurveyPro» тахеометра Nikon Nivo5.C

После окончания измерений появится окно «Разбивка точек» с обновленными характеристиками (рис. 75).

52

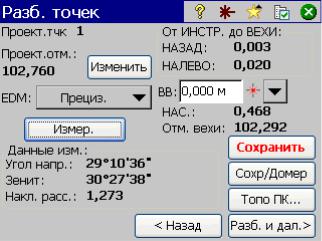

Рис. 75. Вид окна «Разбивка точек» после измерения угловых и линейных величин до проектной точки в программе «SurveyPro»

В окне, изображенном на рис. 75, следует обратить внимание на значения «Назад», «Налево», «Нас». Первые два значения показывают, куда нужно сдвинуть отражатель относительно

установленного направления, чтобы выставить плановое положение

«выносной» точки в проектное с заданной точностью. Необходимо добиваться, чтобы погрешность планового положения выносной точки составляла не более 2 см. Значение «Нас» появляется тогда, когда отражатель необходимо поднять, а «Выемка» – когда опустить.

4.РУКОВОДСТВО К ПРАКТИЧЕСКИМ ЗАНЯТИЯМ

СТАХЕОМЕТРОМ TRIMBLE M3

4.1. Устройство тахеометра Trimble M3

Электронный тахеометр Trimble M3 оснащен никелевокадмиевой батареей, вычислительным процессором, блоком памяти. Предусмотрена передача данных блока памяти на периферийные устройства.

Внешний вид электронного тахеометра Trimble M3 представлен в прил. 5.

Зрительная труба обоими концами переводится через зенит. Ее фокусируют вращением винта кремальеры 3 (см. прил. 5). Окуляр 4 устанавливают по глазу вращением диоптрийного кольца 5 до появления четкого изображения сетки нитей (см. прил. 5).

53

Коллиматорные визиры 2 предназначены для грубой наводки на цель. При пользовании визиром глаз располагают на расстоянии 25–30 см от него.

Зрительная труба закреплена в горизонтальной оси. На одном конце горизонтальной оси укреплен вертикальный круг, на другом – втулка с хомутиком, входящая в систему наводящего устройства зрительной трубы с закрепительным курком 13 и наводящим винтом

12 (см. прил. 5).

Нормальное функционирование прибора гарантируется при полной работоспособности сопутствующего оборудования, представленного в прил. 6. При эксплуатации прибора можно использовать внешнюю аккумуляторную батарею повышенной емкости.

Технические характеристики прибора представлены в табл. 2.

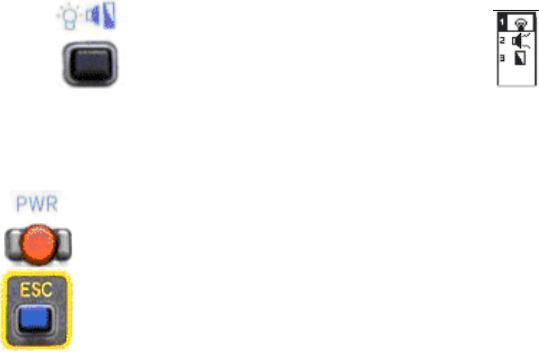

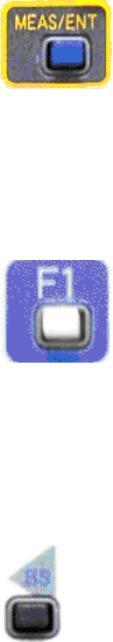

Изображение экрана тахеометра Trimble M3 с клавиатурой представлено на рис. 76, назначение его клавиш – в табл. 3.

54

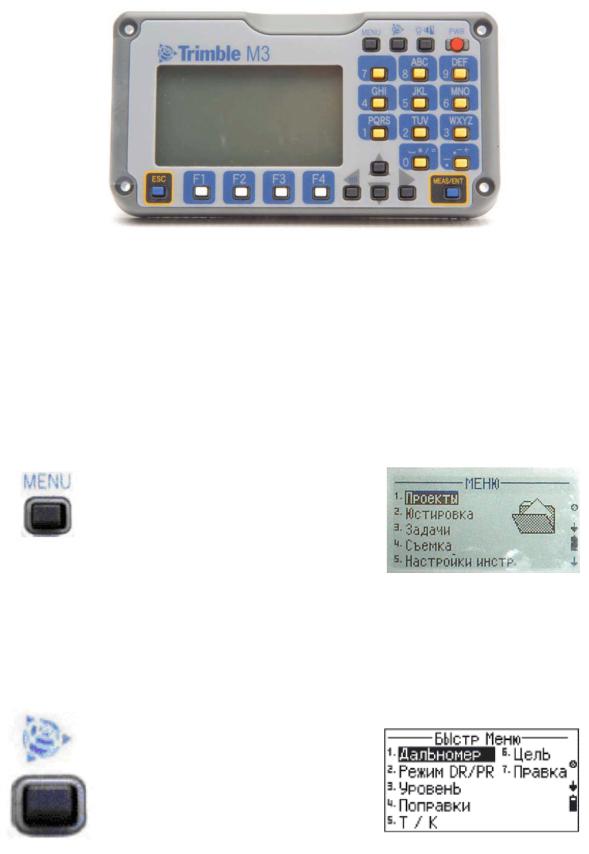

Рис. 76. Жидкокристаллический экран тахеометра и клавиатура

56

57

При описании работы с электронным тахеометром приняты условные обозначения: X, Y, Z – координаты пикета или ориентирной точки; Xs, Ys, Zs – координаты точки установки тахеометра; ih – высота оси вращения трубы тахеометра над точкой установки; th – высота визирной цели; Aз – дирекционный угол ориентирного направления; S – точка установки тахеометра, Z – отметка точки, SD – наклонное расстояние, HD – горизонтальное проложение, m – масштабный коэффициент.

4.2.Обзор программного обеспечения тахеометра Trimble M3

Вэлектронном тахеометре Trimble M3 используется программное обеспечение функций экранов «МЕНЮ» и «Быстр. Меню». Описание этих функций представлено в табл. 4 и 5.

58

Таблица 4

Функции и настройки тахеометра Trimble M3, доступные в экране «МЕНЮ»
