Для продолжения работы нужно нажать кнопку
.
В окне «Ход/пикет» в закладке «Результат» отображается информация о последней съемочной точке:
-координаты по оси абсцисс (С) и ординат (В);
-высота (Отм);
-описание;
-горизонтальный и вертикальный углы;
-наклонное расстояние;
-горизонтальное проложение и превышение (рис. 56).

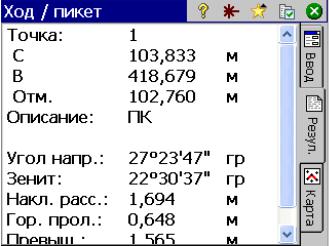

Рис. 56. Информация о съемочной точке
взакладке «Результат» в окне «Ход/пикет»
впрограмме «SurveyPro»
Взакладке «Карта» даётся схематичное отображение точки съемочного обоснования и пикетов (рис. 57).
40

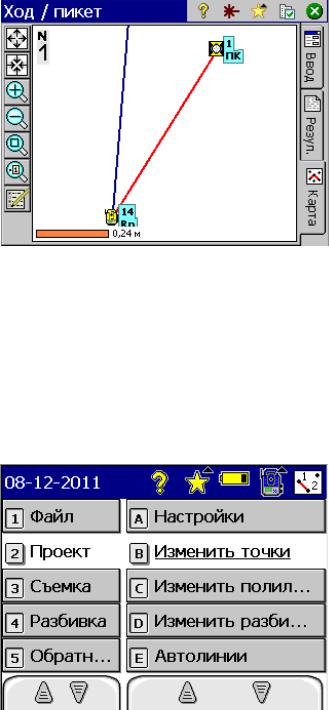

Рис. 57. Графическая информация о съемочной точке в закладке «Карта» в окне «Ход/пикет» в программе «SurveyPro»
Во время съемки вся информация о пикетах заносится в память тахеометра автоматически. После съемки для просмотра информации необходимо выбрать пункт меню «Проект», пункт подменю «Изменить точки» (рис. 58).
Рис. 58. Выбор пункта подменю «Изменить точки»
Выбрав указанные пункты, можно воспользоваться информацией о съемке, представленной в окне «Изменить точки»
(рис. 59, 60).
41

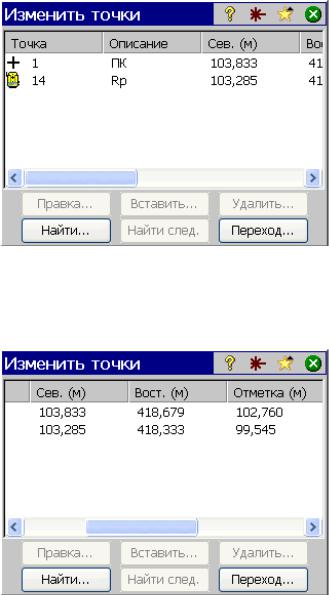

Рис. 59. Информация о съемочной точке в окне «Изменить точки» в программе
«SurveyPro» тахеометра Nikon Nivo5.C
Рис. 60. Информация о съемочной точке в окне «Изменить точки» в программе
«SurveyPro» тахеометра Nikon Nivo5.C
3.4.2. Задание № 2. Определение плановых координат и высот обратной линейно-угловой засечкой
В геодезической практике для определения пространственного положения некоторой точки нередко используют прямые и обратные линейные, угловые и линейно-угловые засечки. На территории строительной площадки или на монтажном горизонте какого-либо строящегося объекта большая часть закреплённых геодезических пунктов уничтожается. Приходится использовать пункты, которые
42
находятся за пределами строительной площадки, где обеспечивается их сохранность и стабильное положение. При этом необходимо обеспечить оптическую видимость до определяемых точек, координаты которых можно получить обратной линейно-угловой засечкой. Схема геодезического построения обратной линейноугловой засечки приведена на рис. 61.
- точка съемочного обоснования
- исходный геодезический пункт
- измерение расстояния и значений по вертикальному и горизонтальному кругам
тахеометра в направлении на исходный пункт с определяемого
Рис. 61. Схема обратной линейно-угловой засечки
Для выполнения второго задания лабораторных занятий тахеометр устанавливают над пунктом, наблюдения с которого еще не проводились. Прибор центрируется над точкой, а его вертикальная ось устанавливается отвесно. Определение координат обратной засечкой выполняют, выбрав пункт меню «Съемка», пункт подменю «Установка станции». В окне установки станции в пункте «Тип установки» необходимо выбрать «Неизвестная точка/обратная засечка» (рис. 62).
43

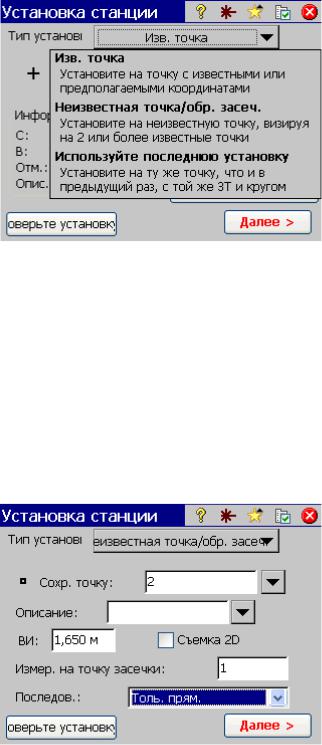

Рис.62. Выбор функции программы «SurveyPro» «Неизвестная точка/обратная засечка»
в окне «Установка станции»
После этого в поле «Сохранить точку» необходимо указать имя определяемой точки, в поле ВИ – высоту тахеометра над точкой, а в поле «Последовательность» указать одним или двумя полуприемами выполнять наблюдения на исходные точки. В данном случае выбирается пункт «Только прямо». После выбора предварительных установок необходимо нажать кнопку «Далее» (рис. 63).
Рис. 63. Вид окна «Установка станции» после выбора предварительных установок в окне засечки в программе «SurveyPro»
Для того чтобы выполнить геодезические наблюдения, предусмотренные обратной линейно-угловой засечкой, необходимо
44
заранее занести в память тахеометра пространственные координаты исходных пунктов. В данном случае в качестве исходных будут приняты координаты пикетов из первого задания. Исходную точку можно выбрать либо из списка, либо со схемы. В первом случае
используется кнопка
поля «Точка засечки», во втором –
(рис. 64).

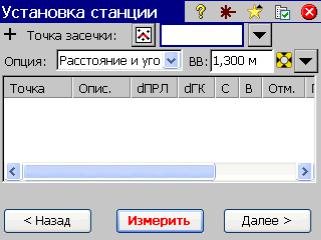

Рис. 64. Вид окна «Установка станции» при выборе способа задания исходных пунктов для обратной засечки
впрограмме «SurveyPro»
Вданном случае рассматривается первый вариант выбора исходной точки засечки. После нажатия соответствующих клавиш появится окно «Выберите точку» (рис. 65).
45

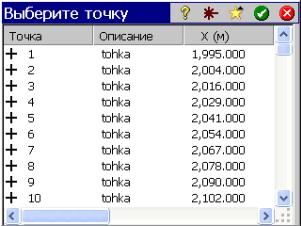

Рис. 65. Вид окна «Выберите точку» в программе «SurveyPro» тахеометра
Nikon Nivo5.C
В окне, изображенном на рис. 68, необходимо указать одну из исходных точек, относительно которых выполняется засечка. Например, точка 1.
Перед измерением на исходную точку необходимо также задаться высотой отражателя над целью и режимом измерений расстояний. При работе в аудитории выбирается безпризменный режим. Высота визирования (ВВ) равна нулю, так как измерения производятся непосредственно на «твердую» точку. Для выполнения геодезических измерений нужно нажать кнопку «Измерить». При выполнении измерений на остальные опорные точки необходимо выполнить те же действия. По измерениям на вторую, третью и последующие точки на экране будут отображаться погрешности измерений. После того, как выполнены измерения по всем опорным точкам, нажимается «Далее» и завершается операция. В результате получаются координаты определяемой точки и погрешности ее пространственного положения.
Для независимого контроля полученного результата в задании предусмотрено решение обратной геодезической задачи для двух точек установки тахеометра. Координаты первой – берутся из первого задания, координаты второй – из решения обратной линейно-угловой засечки. Для выполнения вычислений необходимо выбрать пункт меню «Обратная задача», пункт подменю «От точки до точки»
(рис. 66).
46
Рис. 66. Выбор пункта подменю «От точки до точки»
После этого отобразится окно «Обратная задача от точки до точки» (рис. 67).
Рис. 67. Вид окна «Обратная задача от точки до точки» в программе «SurveyPro» тахеометра Nikon Nivo5.C
В окне, изображенном на рис. 67, нужно указать начальную и конечную точки и нажать кнопку «Решить». В закладке «Результат» появятся вычисленные величины (рис. 68).
47

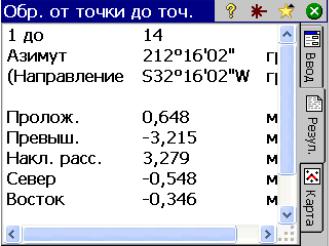

Рис. 68. Результат решения обратной геодезической задачи в закладке «Результат»
вокне «Обратная задача от точки до точки»
впрограмме «SurveyPro»
Отметки точек установки тахеометра из первого и второго заданий не должны различаться более чем на 1 см, а расстояние между ними не должно расходиться с этим же расстоянием, промеренным рулеткой, более чем на 5 мм.
3.4.3. Задание № 3. Построения плана аудитории
Для выполнения третьего задания каждая бригада должна иметь координаты двух точек установки тахеометра, а также точек, координаты которых были получены в процессе тахеометрической съемки (марки на стенах и углы аудитории). Эти точки должны быть нанесены на план в масштабе 1 : 50. Точность масштаба составит 5 мм. Погрешность нанесения точек на план соответствует 2,5 см в натуре. Угловые точки аудитории нужно соединить прямой линией. Контролем построения плана служит совпадение настенных марок с линиями стен аудитории и проверка размеров аудитории.
3.4.4. Задание № 4. Разбивочные работы
Разбивка (разбивочные работы) подразумевает перенесение основных элементов плана заданного масштаба на местность, иными словами, вынос проектных данных в натуру. Современные электронные тахеометры, применяемые для этой цели, снабжены не
48
только быстрым и точным режимом измерения расстояния и цифровыми технологиями для определения горизонтального и вертикального углов, но и микропроцессором, способным решать различные инженерные задачи. Для перенесения проекта в натуру могут быть использованы координаты характерных точек объекта, таких как начало и конец кривой, вершина угла поворота трассы, точки детальной разбивки кривой, точки проектного положения железобетонных опор свайного поля, или точки, закрепляющие оси зданий и сооружений.
Цель выполнения четвертого задания – вынос в натуру запроектированных точек. Для этого на план произвольно наносятся точки, которые должны находиться внутри вычерченного контура аудитории. Количество этих точек должно совпадать с числом человек в бригаде. Необходимо графически снять плановые координаты произвольно нанесенных точек с точностью до 5 мм (например: x=567,875 м, y=237,605 м), а затем занести их в память тахеометра, выбрав пункт меню «Проект», пункт подменю «Изменить точки».
Для перенесения проектных данных в натуру необходимо установить тахеометр над одним из пунктов, координаты которого были определены ранее. После этого нужно запустить программу тахеометра, выполнить горизонтирование и ориентирование прибора. Затем выбрать пункт меню «Разбивка», пункт подменю «Разбивка точек» (рис. 69).

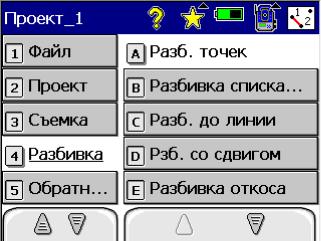

Рис. 69. Выбор пункта подменю «Разбивка точек»
49
