Таблица 6
Описание символов измеряемой, отображаемой или записываемой информации
Информация |
Символ |
Буквенное |
|
Дополнительные |
|||||||
обозначение |
|
сведения |
|||||||||
Наклонное расстояние |
|
|
|
|
|
|
|
SD |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Возрастание |
|
|
|
|
|
|
|
|
|
|
|
оцифровки лимба |
||
|
|
|
|
|
|
|
|
|
горизонтального круга, |
||
|
|
|
|
|
|
|
|
|
по |
ходу |
часовой |
Горизонтальный угол |
|
|
|
|
|
|
|
ГК |
стрелки |
|
|
|
|
|
|
|
|
|
Возрастание |
|
|||
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
оцифровки лимба |
||
|
|
|
|
|
|
|
|
|
горизонтального круга |
||
|
|
|
|
|
|
|
|
|
против хода |
часовой |
|
|
|
|
|
|
|
|
|
|
стрелки |
|
|
Измерения по |
|
|
|
|
|
|
|
|
Зенитное расстояние |
||
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ВК |
|
Угол наклона |
||
|
|
|
|
|
|
|
|
||||
вертикальному кругу |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Угол возвышения |
||
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Горизонтальное |
|
|
|
|
|
|
|
|
|
|
|
проложение |
|
|
|
|
|
|
|
HD |
|
|
|
|
|
|
|
|
|
|
|
|
|
||
Превышение |
|
|
|
|
|
|
|
h |
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
Угол возвышения в |
|
|
|
|
|
|
|
V, % |
|
|
|
|
|
|
|
|
|
|
|
|
|
||
процентах |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Для учёта влияния атмосферных условий на результаты измерений необходимо ввести значения температуры окружающей среды и атмосферного давления во внутреннюю память прибора, как показано на рис. 83. Для этого используется пункт 4 экрана «Поправки» быстрого меню.
70

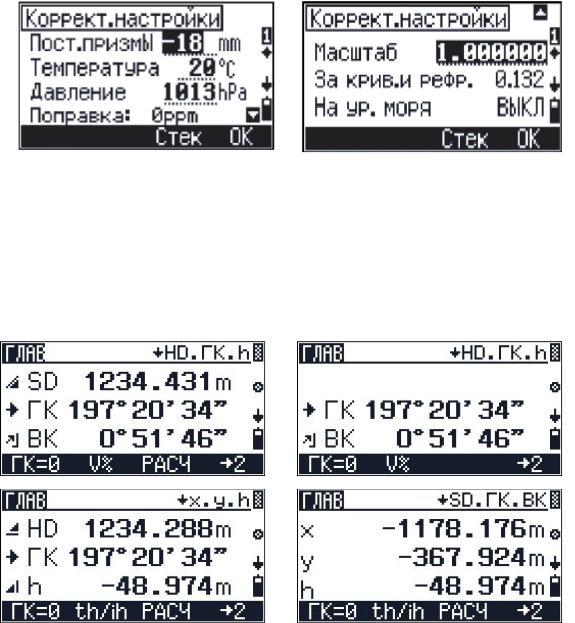

Рис. 83. Окно учета внешних факторов на результаты наблюдений
Отображение и запись измеряемых и вычисляемых величин возможно в четырех вариантах. Для выбора одного из них в экране «ГЛАВ» предназначены кнопки ▼ или ▲. Вид экрана «ГЛАВ», в зависимости от выбранного варианта, представлен на рис. 84.
Рис. 84. Вид экрана «ГЛАВ» в различных вариантах
В правом верхнем углу экрана «ГЛАВ» имеется набор индикаторов, говорящих о следующем варианте отображения информации.
Для простоты обработки данных полевых измерений целесообразно в направлении на ориентирную точку со станции наблюдений выставить отсчет по горизонтальному кругу на ноль. Осуществить эту операцию можно, вызвав соответствующую
71

функцию программы тахеометра нажатием «F1» в экране «ГЛАВ». Экран примет вид, изображенный на рис. 85.

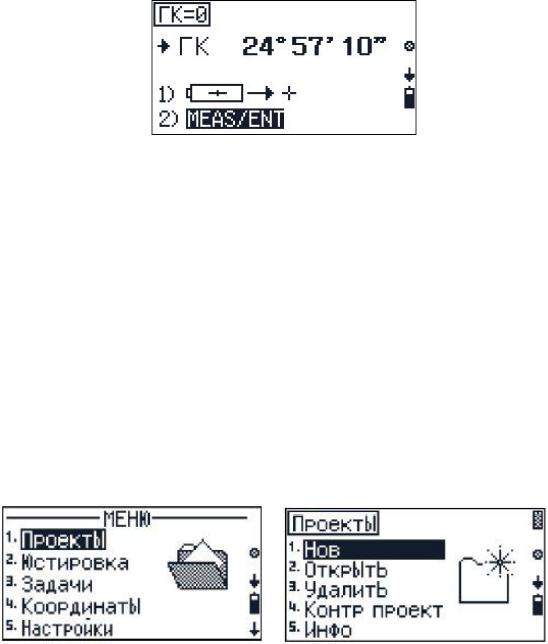

Рис. 85. Установка отсчета по лимбу горизонтального круга на ноль в ориентирном направлении
Затем нужно совместить перекрестие сетки нитей с точкой ориентирования и нажать «MEAS/ENT».
4.3.4. Создание проекта
Перед началом работ создается новый проект, предназначенный для записи настроек инструмента и результатов измерений. Во внутреннюю память прибора можно записать до 32 проектов.
Для создания нового проекта в пункте «Проекты» экрана «Меню» открыть подпункт «Нов». Порядок создания проекта показан на рис. 86.
Рис. 86. Выбор функции создания нового проекта
Далее занести название проекта в окне экрана «Новый проект» (рис. 87) и нажать «MEAS/ENT».
72

Рис. 87. Ввод имени нового проекта
После задания названия проекта курсор перемещаем кнопкой ▼ вниз и выбираем нужные настройки проекта. Изменения настроек выбранных параметров выполняем, нажимая кнопки ◄ или ►, и записываем, нажимая «MEAS/ENT». Пример выбора изменяемых параметров представлен на рис. 88.

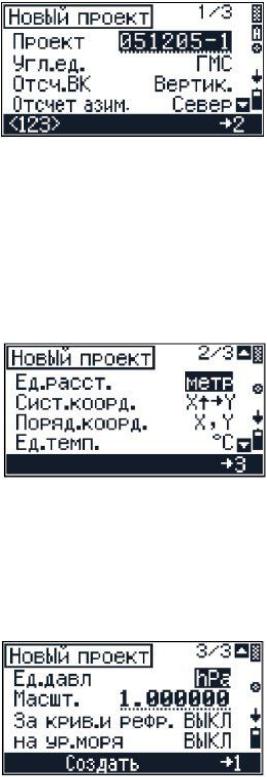

Рис. 88. Выбор изменяемых настроек создаваемого проекта
После выбора всех настроек завершаем создание проекта, нажимая «F2» под программной клавишей «Создать» (рис. 89).
Рис. 89. Вид экрана «Новый проект» при завершении его создания
На запрос «Зап. настр» нажимаем «MEAS/ENT».
73
После создания проекта все измерения необходимо выполнять в этом проекте. Заходить в другие проекты запрещается.
4.4.Задания к лабораторным занятиям
4.4.1.Задание № 1. Измерение направлений и расстояний
Лабораторные работы с тахеометром выполняются по бригадам. Каждая бригада должна выбрать в аудитории точку установки прибора в соответствии с рис. 40, установить над ней тахеометр, привести его в рабочее положение и затем включить. Перед началом наблюдений в память электронного тахеометра необходимо занести значения высоты инструмента, высоты цели (в безпризменном режиме – 0,000 м). Установить режим измерения расстояний «DR». При выполнении задания в рабочей тетради нужно составить таблицу, заголовок которой представлен на рис. 90.
Результаты линейно-угловых измерений в аудитории 3120
точка установки прибора - № 100
Тахеометр - Trimble M3 Дата: 10 февраля 2012 Температура окружающей среды: 20°. Атмосферное давление: 767 мм рт. ст.
Номер |
|
Угловые измерения |
Расстояния |
Превы- |
||||
Горизонтальный круг, |
Вертикальный |
наклон- |
горизон- |
|||||
марки |
шение |
|||||||
|
|
ГК |
круг, |
ное SD, |
тальное |
h, м |
||
|
Отсчёты |
|
Угол |
ВК |
м |
HD, м |
||
|
|
|
Рис. 90. Заголовок таблицы результатов линейно-угловых измерений
На рис. 90 в заголовке таблицы указаны следующие условные обозначения: ГК – измеренные горизонтальные направления на марки и вычисленные углы между ними; ВК – измеренные вертикальные углы; SD – измеренные наклонные расстояния от инструмента до выбранных марок; HD – вычисленные горизонтальные проложения между точкой установки инструмента и выбранными марками; h – вычисленные превышения между точкой установки инструмента и выбранными марками.
По согласованию с преподавателем каждой бригаде нужно выбрать не менее четырёх марок, закрепленных на стенах аудитории, на которые произвести измерения. Углы между направлениями на соседние марки должны быть не менее 10–150. Одну из марок выбрать
74
в качестве начальной и на неё установить отсчет по лимбу горизонтального круга, равный нулю. На все марки измерить горизонтальные направления, вертикальные углы и наклонные расстояний. При измерениях наводить перекрестие сетки нитей трубы на центр марки. После наведения на марку нажать «MEAS/ENT». На экране появится постоянная призмы (0 мм), через несколько секунд раздастся короткий звуковой сигнал, и на экране появятся измеренные и вычисленные значения. Для просмотра на экране тахеометра всех измеренных и вычисленных значений нажимать кнопки ▲ или ▼. Результаты измерений на марки занести в таблицу. Пример заполненной таблицы представлен на рис. 91.
Если после нажатия «MEAS/ENT» процесс измерения не останавливается и постоянно слышны звуковые сигналы, то необходимо остановить процесс измерений, нажав клавиши ESC. Затем найти и исправить ошибку. Основная причина ошибки – измерения выполняют в режиме «PR», а не «DR». Необходимо изменить режим.
Результаты линейно-угловых измерений в аудитории 3120
точка установки прибора - № 100
Тахеометр - Trimble M3 Дата: 10 февраля 2012 Температура окружающей среды: 20°. Атмосферное давление: 767 мм рт. ст.
Номер |
|
|
Угловые измерения |
|
|
Расстояния |
Превы- |
||||
Горизонтальный круг, |
Вертикальный |
наклон- |
горизон- |
||||||||
марки |
шение |
||||||||||
|
|
|
ГК |
|
круг, |
ное SD, |
тальное |
h, м |
|||
|
Отсчёты |
Угол |
|
ВК |
|
м |
HD, м |
||||
|
|
|
|
||||||||
6 |
0° |
00′ |
00" |
|
6° |
10′ |
46" |
8,356 |
8,307 |
2,899 |
|
8 |
15° 32′ 45" |
15° 32′ 45" |
5° |
48′ |
35" |
8,289 |
8,246 |
2,839 |
|||
9 |
26° 17′ 23" |
10° 44′ 38" |
6° |
22′ |
22" |
8,429 |
8,377 |
2,936 |
|||
12 |
38° 02′ 01" |
11° 05′ 15" |
12° 13′ 56" |
5,345 |
5,224 |
3,132 |
|||||
6 |
0° |
00′ |
04" |
|
6° |
10′ |
40" |
8,354 |
8,305 |
2,899 |
Рис. 91. Пример заполнения таблицы результатов измерений
75

4.4.2.Задание № 2. Топографическая съемка местности полярным способом
4.4.2.1. Установка прибора на точке съемочного обоснования
Для выполнения следующего задания необходимо знать координаты точки установки инструмента и дирекционный угол на ориентирную точку.
Значения плановых координат точки установки инструмента и дирекционного угла с этой точки на ориентирную у каждой бригады индивидуальны. Абциссу рассчитываем по номеру группы, номеру бригады, дню месяца, часам и минутам в момент установки инструмента. Допустим, первое число равно 1, второе – 2, третье – 12, четвертое – 8, а пятое – 35, значит абсцисса точки равна 1312,835 м. Ординату точки вычисляем по формуле
Y = X 50, ,,
4
где Y – ордината точки установки инструмента, м; X – абсцисса точки установки инструмента, м.
Для определения дирекционного угла опорного направления необходимо установить прибор над точкой, привести его в рабочее положение, включить и выполнить следующие действия:
–измерить расстояние от прибора до ближней длинной стороны аудитории;
–изменить это расстояние в пределах 1 м и отложить новое расстояние на противоположной короткой стороне аудитории;
–навести трубу на полученную точку и установить отсчёт по ГК, равный нулю;
–навести трубу на любую марку и взять отсчёт по ГК;
–дирекционный угол на выбранную марку считать равным отсчёту по ГК.
Далее в экране «МЕНЮ» выбрать пункт «Съемка», подпункт «Извест. СТЦ». В появившемся экране точка установки инструмента обозначена как «S». Для продолжения работы на станции нажать «F1»
(рис. 92, а).
При вводе координат с клавиатуры (режим «Ввод») нажать «F4». При выборе координат из внутренней памяти инструмента (режим
76

«Внутр. память») нажать «F2». В данном задании координаты точки заносим с клавиатуры. Окончание ввода координат подтверждаем, выбрав OK – «F4» (рис. 92, в).
а |
б |
|
|
в

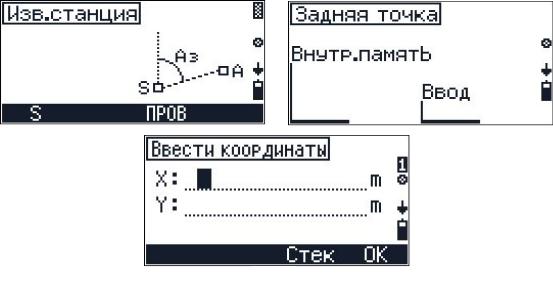

Рис. 92. Экраны ввода координат точки в пункте подменю «Извест. СТЦ»
Появляются экраны с введёнными координатами и предлагается:
–проверить, подтвердить их правильность (программная клавиша «OK») и перейти в режим ориентирования;
–если есть ошибки, то перейти в режим исправления координат. После подтверждения координат точки (программная клавиша
«ОК») для ориентирования прибора появятся программные клавиши «Аз» и «XY» в окне тахеометра «Задняя точка» (рис.93, а). Ориентирование прибора можно выполнить двумя способами: по известному дирекционному углу (Аз), нажав «F3» или по известным координатам ориентирной станции (XY), нажав «F4».
Для ориентирования по дирекционному углу (азимуту) необходимо выполнить следующие действия:
–ввести дирекционный угол (азимут), см. рис. 93, б;
–навести зрительную трубу на ориентирную (заднюю) точку и нажать «MEAS/ENT»;
–проверить и подтвердить правильность выполненных действий, нажав «F4» (программная клавиша «Да») (рис. 93, г).
77

а |
|
б |
в |
|
г |
Рис. 93. Порядок действий при ориентировании прибора по дирекционному углу
Для ориентирования по координатам второй точки необходимо:
–выбрать ввод координат с клавиатуры «F3» (рис. 94, б);
–ввести координаты ориентирной точки и нажать «F4» (программная клавиша «OK»), см. рис 94, в;
–выбрать «Изм. SD/ГК/ВК» и нажать «F1»;
–навести прибор на ориентирную точку и нажать
«MEAS/ENT»;
–в появившемся экране «Координаты станции» проверить координаты точки установки инструмента и значение дирекционного угла;
–при отсутствии ошибок нажать «F4» (программная клавиша
«Да») (рис. 94, е).
В появившемся экране «Масштаб» проверить новый масштабный коэффициент. Его значение не должно отличаться от старого более чем на три единицы четвертого знака после запятой
(рис. 94, ж).
Если различие значений масштабных коэффициентов превышает указанную величину, следует нажать клавишу «F1» и проверить введённую информацию.
Для сохранения старого масштабного коэффициента и завершения операции необходимо нажать «F2» (программная клавиша «стар»).
78

а |
|
б |
|
|
|
|
|
|
в |
|
г |
|
|
|
|
|
|
д |
|
е |
|
|
|
ж |
|
и |
|
|
|
|
|
|
Рис. 94. Порядок действий при ориентировании прибора по координатам
Необходимо следить за правильностью ввода исходных данных при ориентировании прибора. Контроль этих данных в режиме «Изм. ГК/ВК» невозможен. В режиме «Изм. SD/ГК/ВК» контроль осуществляется по масштабному коэффициенту.
Масштабный коэффициент определяют при эталонировании прибора на специальном компараторе. При топографических работах его не изменяют. Заводское значение масштабного коэффициента – единица.
