.pdfПродолжение табл. 4
Элемент |
Элемент подменю |
Описание действий |
|
|
|
|
|
||||
меню |
|
|
|
|
|
||||||
|
|
|
|
|
|
|
|
|
|
||
|
|
XY |
Вынос в натуру проектной точки по |
|
|||||||
|
|
известным плановым координатам |
|
||||||||
|
|
|
|
||||||||
|
|
HD |
Вынос в натуру проектной точки по |
|
|||||||
|
|
известным полярным координатам |
|
||||||||
|
|
|
|
||||||||
|
|
XYZ |
Вынос в натуру проектной точки по |
||||||||
|
|
известным |
плановым |
координатам |
и |
||||||
Съемка |
Разбивка |
|
отметке |
|
|
|
|
|
|
|
|
HDh |
Вынос в натуру проектной точки по |
||||||||||
|
|
||||||||||
|
|
известным |
полярным |
координатам |
и |
||||||
|
|
|
отметке |
|
|
|
|
|
|
|
|
|
|
ОпорЛин |
Вынос в натуру проектных точек |
|
|||||||
|
|
2D |
относительно базисной линии |
|
|||||||
|
|
РазбЛин |
Вынос в натуру проектных точек в створе |
|
|||||||
|
|
2D |
линии через равные отрезки |
|
|||||||
|
|
|
Установка размерности угловых величин. |
||||||||
|
|
|
Установка вида измеренных величин в |
||||||||
|
|
|
вертикальной плоскости – |
вертикального |
|||||||
|
Углы |
угла или зенитного расстояния. |
Установка |
||||||||
|
направления меридиана (северного или |
||||||||||
|
|
|
|||||||||
|
|
|
южного) для отсчета значения азимута. |
||||||||
|
|
|
Включение |
или |
выключение |
функции |
|||||
|
|
|
инициализации горизонтального круга |
|
|||||||
|
|
|
Установка единиц измерения и записи |
||||||||
|
Расстояние |
расстояния, и вида отображения его |
|||||||||
Настройки |
|
|
измеренного значения |
|
|
|
|
||||
|
|
Установка |
|
направления |
осей |
||||||
инструмента |
Сист. корд |
|
|||||||||
прямоугольных |
координат |
и |
порядка |
||||||||
|
|||||||||||
|
|
|
отображения координат на экране |
|
|
||||||
|
Единицы |
Выбор единиц |
измерения |
температуры |
|||||||
|
окружающей |
среды |
и |
атмосферного |
|||||||
|
|
|
давления |
|
|
|
|
|
|
|
|
|
Отключение |
Установка |
параметров |
автоотключения |
и |
||||||
|
режима ожидания для основного блока |
||||||||||
|
|
|
инструмента и блока дальномера |
|
|
||||||
|
Часы |
Настройка встроенных часов тахеометра |
|
||||||||
|
Разное |
Установка |
режима |
ввода имен |
и кодов |
||||||
|
точек, используемых по умолчанию |
|
|||||||||
|
|
|
|
60
Окончание табл. 4
Элемент |
Элемент подменю |
Описание действий |
|
|
|
|
меню |
|
|
|
|||
|
|
|
|
|
|
|
|
МЕМ/1 |
Выбор |
способа |
записи |
данных |
во |
|
встроенную память тахеометра |
|
|
|||
|
|
|
|
|||
|
МЕМ/2 |
Выбор |
способа |
записи |
данных |
во |
|
встроенную память тахеометра |
|
|
|||
|
|
|
|
|||
|
МЕМ/3 |
Выбор |
способа |
записи |
данных |
во |
|
встроенную память тахеометра |
|
|
|||
Интерфейс |
|
|
|
|||
V24/1 |
Выбор способа записи данных на внешнее |
|||||
|
устройство через интерфейс RS232 |
|
||||
|
|
|
||||
|
V24/2 |
Выбор способа записи данных на внешнее |
||||
|
устройство через интерфейс RS232 |
|
||||
|
|
|
||||
|
V24/3 |
Выбор способа записи данных на внешнее |
||||
|
устройство через интерфейс RS232 |
|
||||
|
|
|
||||
|
ВЫКЛ |
Отключение возможности записи данных. |
|
|||
Передача |
ПАМ-Периф |
Передача данных из тахеометра в ПК |
|
|||
Периф.-ПАМ |
Передача данных из ПК в тахеометр |
|
||||
данных |
Прд. спис. точек |
Выгрузка списка номеров точек |
|
|
||
|
Прд. спис.кодов |
Выгрузка списка кодов точек |
|
|
Таблица 5
Функции и настройки тахеометра Trimble M3, доступные в экране «Быстр Меню»
Элемент меню |
Элемент |
Описание действий |
|
||
подменю |
|
||||
|
|
|
|
||
|
|
Выбор режима измерения расстояний. |
|||
Дальномер |
Режим |
Возможны варианты: режим «ТОЧН» и |
|||
|
|
режим «СТНД» |
|
||
Режим DR/PR |
- |
Выбор режима измерений расстояний: DR |
|||
(без призмы), PR (по призме) |
|
||||
|
|
|
|||
|
|
Отображение |
цифрового и электронного |
||
Уровень |
- |
изображения |
цилиндрического |
уровня |
|
горизонтального круга |
|
||||
|
|
|
|||
|
|
|
|||
|
Пост. призмы |
Ввод постоянной призмы. Допустимый |
|||
|
диапазон от -999 до +999 мм |
|
|||
|
Температура |
Ввод температуры окружающей |
среды. |
||
Поправки |
Допустимые значения от -40 до +70 °C |
||||
|
|||||
|
|
Ввод атмосферного давления. Допустимый |
|||
|
Давление |
интервал от 440 до 1460 мм ртутного |
|||
|
|
столба |
|
|
|
|
|
61 |
|
|

Окончание табл. 5
Элемент меню |
Элемент |
Описание действий |
|
||
подменю |
|
||||
|
|
|
|
||
|
Масштаб |
Ввод масштабного коэффициента для |
|||
|
линейных |
измерений. |
Допустимый |
||
|
|
интервал от 0.995000 до 1.00500 |
|||
|
|
Выключение или включение режима учёта |
|||
|
|
поправки за кривизну земли и рефракцию. |
|||
Поправки |
За крив. и рефр. |
При включённом режиме выбираем один из |
|||
|
|
расчетных коэффициентов: 0,132; 0,142; |
|||
|
|
0,200 |
|
|
|
|
На ур. моря |
Включение режима вычисления поправки в |
|||
|
линию за высоту над уровнем моря |
||||
|
|
|
ВКЛ/ВЫКЛ |
|
|
Т/К |
- |
Ввод номера и кода на измеряемую точку |
|||
Цель |
- |
Ввод постоянной призмы и высоты цели |
|||
|
Внутр. память |
Редактирование данных, записанных в блок |
|||
|
памяти прибора |
|
|||
Правка |
Список имен тчк |
Управление списком записанных точек в |
|||
соответствии с их именами |
|||||
|
|
||||
|
Список кодов |
Управление списком записанных точек в |
|||
|
соответствии с их кодами |
||||
|
|
При удержании кнопки тахеометра «Быстр. Меню» в течение одной секунды в любом экране измерений появится дополнительный экран, позволяющий задать имя точки, ее код, а также высоту цели и значение постоянной призмы (рис. 77).
Рис. 77. Дополнительный экран ввода имени точки, ее кода, высоты цели и значения постоянной призмы
62
Выбор имени и кода точки
Для задания или изменения имени точки, на которую производятся измерения, необходимо выполнить следующие действия:
1)в экране «Быстр Меню» выбрать Н/К (строка «5»), нажать MEAS/ENT, в результате открывается экран «Номер/Код точки»;
2)для изменения режима ввода имени точки с буквенноцифрового на цифровой нажать кнопку «F1» (программная клавиша «<ABC>»);
3)при выборе данных из списка необходимо нажать «F2» (программная клавиша «Список»);
4)для ввода ранее использованного имени или кода точки нажать «F3» (программная клавиша «Стек»);
5)для возврата в экран измерений необходимо нажать клавишу «F4» (программная клавиша «OK»).
Возврат в экран «Быстр Меню» возможен при нажатии «ESC».
Выбор цели
Выбор и редактирование параметров цели выполняется в экране «Выбор цели» функции «Цель» быстрого меню. Вызвать отображение этого экрана можно, выбрав пункт 6 с названием «Цель» в экране «Быстр Меню». Перемещаем курсор в списке целей, нажимая клавиши ▲, ▼ или кнопки тахеометра «1» - «5», затем выбираем необходимое значение и нажимаем «MEAS/ENT». Для редактирования параметров цели используем «F2» (программная клавиша «Прав»). Для выбора подсвеченной цели нажимаем «F4» (программная клавиша «ОК»).
Изменение параметров цели
Для изменения параметров цели необходимо выполнить следующие действия:
1)нажать «F2» (программная клавиша «Прав») в экране «Выбор цели»;
2)в появившемся экране «Правка цели», изображенном на рис. 78, ввести новое значение постоянной призмы и высоты цели (постоянная призмы зависит от типа отражателя и, как правило, указывается на его корпусе);
63

Рис. 78. Вид экрана «Правка цели» тахеометра Trimble M3
3)для ввода ранее использованных значений нажать «F3» (программная клавиша «Стек») и выбрать нужные значения;
4)для отказа от редактирования и возврата в предыдущий экран нажать «ESC»;
5)для подтверждения правильности ввода и выхода из режима нажать «F4» (программная клавиша «ОК»).
Включение буквенно-цифрового или цифрового режима ввода информации
Цифровой режим ввода символов имени или кода точки обозначается на экране тахеометра программной клавишей «<123>» и индикатором «1»; буквенно-цифровой режим для ввода заглавных символов – «<ABC>» и «А»; для ввода строчных символов – «<abc>» и «а», как показано на рис. 79.
64

Рис. 79. Вид экрана тахеометра при цифровом и буквенно-цифровом режиме ввода информации
По умолчанию установлен цифровой режим ввода. Для его смены на буквенно-цифровой режим ввода заглавных или строчных букв необходимо нажать «F1». В буквенно-цифровом режиме ввода предусмотрен ввод знаков «плюс» и «минус».
4.3.Подготовка тахеометра к работе
4.3.1.Приведение тахеометра в рабочее положение
Порядок установки штатива
1.Раздвинуть ножки штатива так, чтобы он принял наиболее устойчивое положение.
2.Установить штатив непосредственно над точкой таким образом, чтобы его головка находилась над точкой.
3.Вдавить ножки штатива в землю.
4. Плоскость головки |
штатива установить как можно |
горизонтальнее. |
|
5.Затянуть барашковые винты на ножках штатива.
6.Установить инструмент на головку штатива.
7.Прикрутить становым винтом трегер тахеометра к головке штатива.
65
Центрирование прибора
1.Глядя в окуляр оптического центрира, совместить концентрические окружности сетки нитей с центром пункта геодезической сети, вращая подъемные винты подставки.
2.Привести пузырек круглого уровня в нуль-пункт, поочередно изменяя высоту ножек штатива.
3.Выполнить горизонтирование тахеометра по цилиндрическому уровню, вращая подъёмные винты подставки.
4.При смещении центра концентрических окружностей относительно центра пункта более чем на 2 мм необходимо ослабить становой винт и параллельным перемещением подставки прибора по головке штатива добиться полного совмещения центра окружностей с центром пункта. Затянуть становой винт.
5.Если перемещением подставки не удаётся добиться совмещения центров (становой винт упирается в край головки штатива), то закрепить инструмент посредине головки штатива, точнее установить штатив над точкой и провести все действия, начиная с пункта 1.
6.Выполнить повторное горизонтирование прибора по цилиндрическому уровню.
Горизонтирование прибора
Точное горизонтирование инструмента осуществляется по цилиндрическому уровню горизонтального круга. Для этого выполним следующие действия.

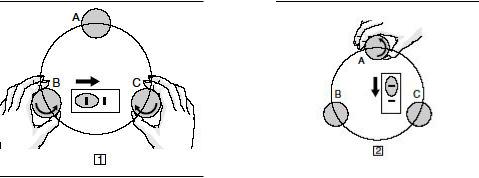

1.Вращая алидаду тахеометра, установим цилиндрический уровень горизонтального круга по направлению любых двух подъемных винтов подставки. На рис. 80, а это винты «В» и «С».
66

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
б |
|
|
а |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Рис. 80. Последовательность установки уровня и работа подъёмными винтами
2.Вращая одновременно в разные стороны винты «В» и «С», приведём пузырек цилиндрического уровня в нуль-пункт.
3.Повернём прибор на угол 90° относительно его первоначального положения (рис. 80, б).
4.Третьим подъемным винтом «А» приведём пузырек цилиндрического уровня в нуль-пункт.
5.Повернём прибор на 180° относительно положения, показанного на рис. 80, б.
6.При отклонении пузырька цилиндрического уровня относительно нуль-пункта в третьем положении более чем на одно деление, отъюстировать уровень.
Фокусировка зрительной трубы
При наблюдениях тахеометром необходимо, чтобы объектив визирной трубы был тщательно сфокусирован на объект, а центральное пересечение сетки нитей было совмещено с точкой наблюдений. Для этого необходимо выполнить следующие действия:
1)навести зрительную трубу на однородный по тону объект (на небо или лист белой бумаги);
1)вращением диоптрийного кольца окуляра добиться четкого изображения сетки нитей;
2)навести зрительную трубу на наблюдаемую цель;
3)вращением винта кремальеры зрительной трубы добиться четкого изображения цели;
4)перемещением глаза вправо и влево, а также вверх и вниз выявить параллакс сетки нитей (Стабильность изображения цели относительно сетки нитей свидетельствует о том, что параллакс отсутствует. В противном случае необходимо вращать диоптрийное кольцо окуляра до устранения параллакса.
67

Изображения винта кремальеры и диоптрийного кольца окуляра приведены на рис. 81); 5) точное наведение сетки нитей на цель осуществляется
вращением наводящих винтов 12 и 15, указанных в прил. 5 (заканчивать вращение наводящего винта при наведении на цель необходимо только по направлению часовой стрелки).
Предохранительный колпачок сетки нитей
Винт Диоптрийное кремальеры кольцо окуляра
Рис. 81. Окулярная часть трубы
4.3.2. Включение и выключение инструмента
Инструмент включается после нажатия кнопки «PWR», появляется исходный экран, на котором показывается версия программы (рис. 82).
Рис. 82. Отображаемая на экране тахеометра информация при его включении
68
Далее следует вращать зрительную трубу до появления звукового сигнала, затем повернуть инструмент вокруг вертикальной оси до повторного звукового сигнала. После этого на экране появятся настройки прибора, которые сохранились после предыдущего сеанса работы: температура окружающей среды, атмосферное давление, постоянная призмы и масштабный коэффициент. Эти настройки можно записать, нажав «F4», или отказаться от записи – «F1».
Выключение тахеометра происходит при последовательном нажатии клавиш «PWR» и «ENT».
4.3.3. Подготовка тахеометра к измерениям
Для визуализации результатов измерений предназначен экран «ГЛАВ», который появляется после полного включения прибора. Выводимая на экран информация обозначается символами в левой части экрана. Расшифровка этих символов представлена в табл. 6.
Тахеометром Trimble M3 можно измерять линии по призме (режим «PR») и без нее (режим «DR»). В режиме «DR» сигнал отражается от поверхности объекта. Изменить режим измерения расстояний с «PR» на «DR» и наоборот можно при работе в любом экране тахеометра. Для этого нажать кнопку быстрого меню, установить курсор на строку «Режим DR/PR» и нажать
«MEAS/ENT».
На дисплее в панели состояния при измерении по призме виден индикатор , без призмы – индикатор принимает вид
. При измерениях по призме расстояния не должны быть менее 10 м. При работе с тахеометром в аудитории должен быть установлен режим
«DR».
