аудиториях 3101 и 3120, в которых точки установки инструмента закреплены на полу, а на стенах развешены марки. Схема их размещения представлена на рис. 40.

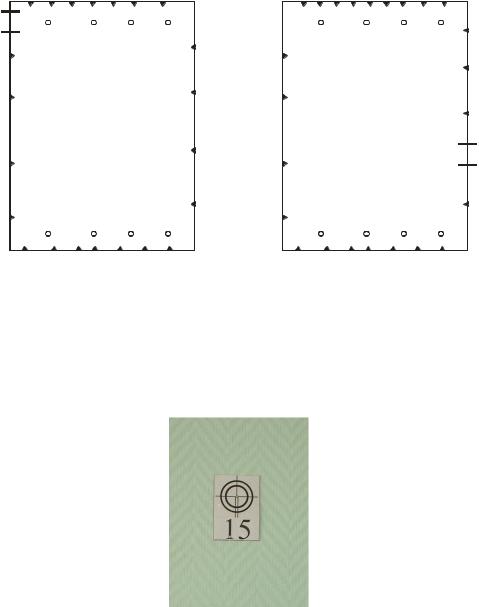

Рис. 40. Схема размещения настенных марок и напольных точек в аудиториях

3101 и 3120

Внешний вид одной из марок в аудитории 3101 представлен на рис. 41.

Рис. 41. Внешний вид одной из настенных марок в аудитории 3101

Перед выполнением лабораторных работ группа делится на две подгруппы, а каждая подгруппа – на бригады по 2–3 человека. Каждая бригада получает у преподавателя плановые координаты и

30

отметку одной из точек установки прибора и исходное дирекционное направление на одну из марок.

3.4.1. Задание № 1. Топографическая съемка местности полярным способом

Проектирование инженерных сооружений выполняется на основе топографических крупномасштабных карт и планов, которые составляются по результатм топографической съемки местности. Топографическая съемка – это определение пространственного положения объектов местности, подлежащих отображению на плане в заданном масштабе. К таким объектам относятся здания и сооружения, растительность, некоторые формы рельефа. Существует несколько способов определения плановых координат точек земной поверхности: прямые и обратные угловые, линейные и линейноугловые засечки, способ перпендикуляров, полярный способ. Последний наиболее часто используется при топосъемке. Он заключается в определении расстояний и направлений до объектов съемки от точки с известными координатами и в ориентировании этих направлений в заданной системе координат. Для этого необходимо иметь на местности не менее двух закрепленных точек съемочного обоснования с известными координатами, между которыми имеется оптическая видимость. С этих точек должна быть обеспечена видимость на снимаемые точки объектов. В качестве примера в прил. 3 на схеме отображены точки съемочного обоснования, съемочные точки (пикеты) и объекты, подлежащие съемке.

В процессе съемки измеряются расстояния и горизонтальные углы для точек объектов. В прил. 4 дана схема таких наблюдений.

При выполнении лабораторных работ для определения расстояний и углов используется электронный тахеометр. Точки съемочного обоснования и съемки закреплены на полу и стенах аудитории.

Цель первого задания – определить координаты и отметки 8–10 марок и плановые координаты четырех углов аудитории полярным способом. Для выполнения задания тахеометр должен быть установлен над одним из пунктов с номерами 100–103 или 200–203, схема размещения которых приведена на рис. 40. Каждый из этих пунктов представляет собой точку, закрепленную в полу, а также

31

устройство для быстрой установки штатива над пунктом, которое состоит из трех фиксированных мест для его ножек.

Необходимо задаться пространственными координатами точки установки тахеометра и исходным дирекционным углом. Значения указанных величин выдаются преподавателем каждой бригаде. Чтобы воспользоваться этими данными при работе с тахеометром Nikon Nivo5.C, необходимо в индивидуальном проекте бригады выбрать пункт меню «Съемка» и пункт подменю «Установка станции» (рис. 42).

Рис. 42. Выбор пункта подменю «Установка станции»

Появится окно «Установка станции» (рис. 43).

32

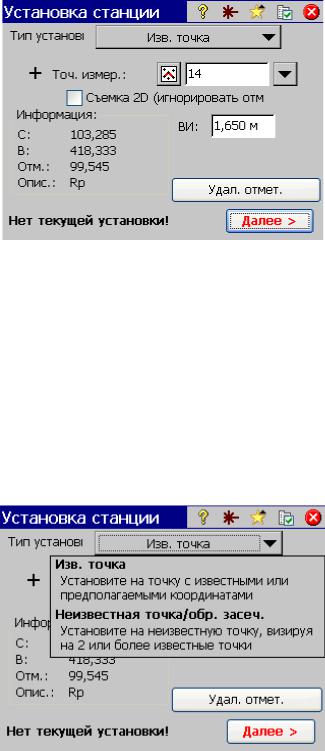

Рис. 43. Окно «Установка станции» в программе

«SurveyPro» тахеометра Nikon Nivo5.C

В окне программы, отображенном на рис. 43, можно указать тип съемки (плановая или планово-высотная), а также значение высоты инструмента над точкой установки. Высота инструмента – это расстояние по отвесной линии от точки установки прибора до оси вращения зрительной трубы. На тахеометре ось вращения отмечена крестом. В строке «Тип установки» в данном случае необходимо выбрать пункт «Известная точка» (рис. 44).

Рис. 44. Выбор функции программы «SurveyPro» «Известная точка»

вокне «Установка станции»

Встроке «Точка измерения» следует выбрать пункт «Создать новую точку» (рис. 45).

33

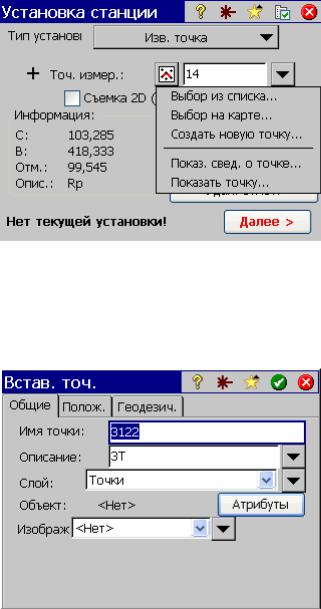

Рис. 45. Выбор функции программы «SurveyPro» «Создать новую точку» в окне «Установка станции»

Появится окно «Вставка точки» (рис. 46).

Рис. 46. Окно «Вставка точки» в программе

«SurveyPro» тахеометра Nikon Nivo5.C

В окне программы, отображенном на рис. 46, в закладке «Общие» указывается имя точки, а в закладке «Положение» – ее пространственные координаты. После занесения всей информации в обеих закладках необходимо нажать кнопку .

После ввода информации о точке съемочного обоснования нужно нажать кнопку «Далее» в окне «Установка станции». Станет доступным ориентирование результатов предполагаемой топографической съемки. Это можно сделать по известным координатам точки ориентирования или дирекционному углу на неё.

34

Выбор варианта ориентирования осуществляется по нажатию кнопки «Азимут ЗТ» (рис. 47).

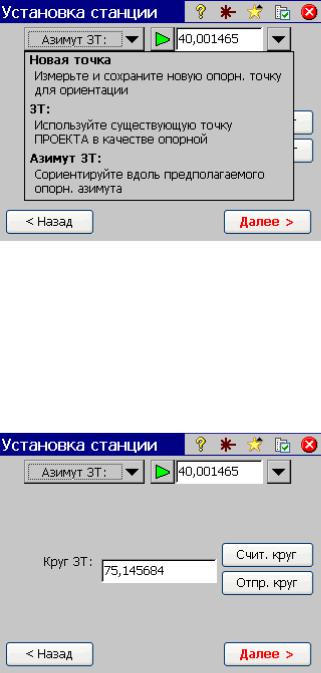

Рис. 47. Выбор варианта ориентирования результатов топографической съемки в окне «Установка станции» в программе «SurveyPro» тахеометра Nikon Nivo5.C

В данном случае необходимо выбрать «Азимут ЗТ», после чего появится окно, изображенное на рис.48.

Рис. 48. Вид окна «Установка станции» в программе «SurveyPro» тахеометра Nikon Nivo5.C после выбора функции «Азимут ЗТ»

Для ориентирования прибора следует выполнить следующие действия.

35

1.Навестись на точку ориентирования.

2.Ввести исходный дирекционный угол в поле «Азимут ЗТ». При этом значение угла в градусах отделяется от значений

минут и секунд запятой. Таким образом, если необходимо ввести значение, равное 4052’15’’, то в строке «Азимут ЗТ» следует записать 4,5215.

3.Задаться значением горизонтального круга на точку ориентирования. Наиболее удобное значение – 0000’00’’. Его заносят в строку «Круг ЗТ».

4.С помощью кнопки «Отпр. круг» лимбу горизонтального

круга придать значение из строки «Круг ЗТ».

После выполнения описанных действий окно «Установка станции» примет вид, как показано на рис. 49.

0,0000

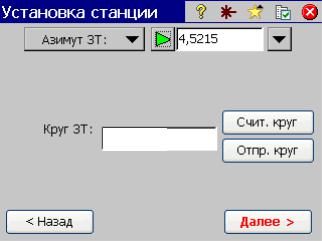

Рис. 49. Вид окна «Установка станции» после занесения дирекционного угла в поле «Азимут ЗТ» и значения горизонтального круга в поле «Круг ЗТ»

После нажатия кнопки «Далее» окно «Установка станции» примет вид, как на рис. 50.

36

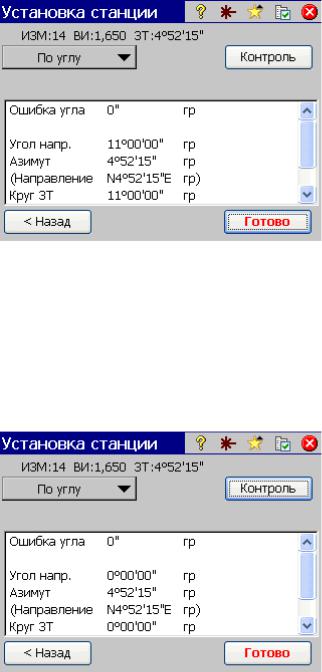

Рис. 50. Вид окна «Установка станции» после занесения значения горизонтального круга в направлении точки ориентирования в программе «SurveyPro»

Для контроля занесенных параметров используется кнопка «Контроль» (рис. 51).

Рис. 51. Контроль значений, занесенных в окне «Установка станции» в программе

«SurveyPro»

После успешного выполнения операции «Установка станции» необходимо перейти к процессу съемки. Для этого в программе тахеометра выбирается пункт меню «Съемка» и пункт подменю «Ход/пикет» (рис. 52).

37

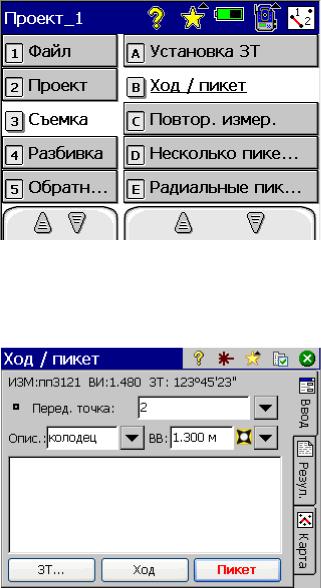

Рис. 52. Выбор пункта подменю «Ход/пикет»

Появится окно геодезических измерений (рис. 53).

Рис. 53. Окно «Ход/пикет» в программе

«SurveyPro» тахеометра Nikon Nivo5.C

В окне, изображенном на рис. 53, нужно выбрать режим измерения расстояния – по призме или без нее, нажав кнопку . Перед началом работ при выборе режима измерения по призме необходимо задаться её постоянной. В данном случае следует выбрать безпризменный режим.

38

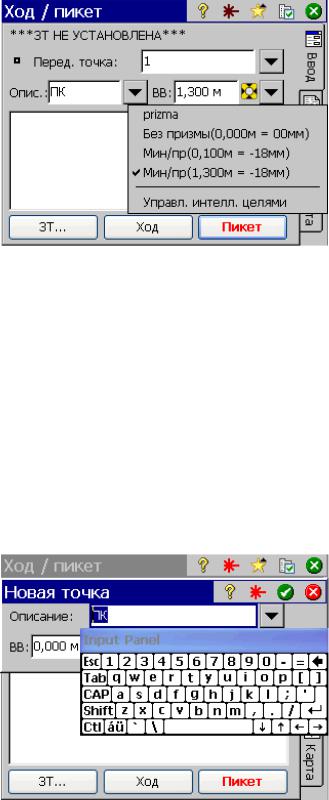

Рис. 54. Выбор параметров призмы в окне «Ход/пикет» в программе «SurveyPro» тахеометра Nikon Nivo5.C

В поле «Перед. точка» заносится имя последующей точки съемки. После того, как заданы высота отражателя, тип измерения расстояния и имя пикета, перекрестие сетки нитей совмещается с центром призмы, установленной над съемочной точкой. Тахеометрические измерения выполняются по нажатию стилусом кнопки «Пикет». После выполнения измерения программа тахеометра предлагает занести семантическую информацию для «снятого» пикета (рис. 55).

Рис. 55. Занесение семантической информации для съемочной точки в окне «Ход/пикет»

в программе «SurveyPro» тахеометра Nikon Nivo5.C
