Результаты определения координат точки обратной засечкой в аудитории 3120 Группа – 1. Бригада – 3. Дата: 20 марта 2012 г. Время: 14 ч 25 мин.

Точка установки инструмента – 100. ih=1.536

Тахеометр – Trimble M3 Температура окружающей среды: 20°. Атмосферное давление: 767 мм рт. ст.

Рис. 107. Пример оформления полученных результатов обратной засечки

На рис. 107 в заголовке таблицы (столб. 5, 6, 7) указаны погрешности пространственного положения определяемой точки: по оси абсцисс Vx; по оси ординат Vy; по оси аппликат Vz.

Для контроля определения пространственных координат новой точки необходимо измерить рулеткой расстояние между этой точкой и точкой установки инструмента, от которой определялись координаты марок на стенах аудитории. Это же расстояние следует вычислить по формуле

S (X3 е задание X2 е задание )2 (Y3 е задание Y2 е задание )2,

где S – разница промеренного и вычисленного расстояний, м;

X2 е задание – абсцисса точки установки инструмента во втором задании, м;

Y2 е задание – ордината точки установки инструмента во втором задании, м;

X3 е задание – абсцисса точки установки инструмента в третьем задании, м;

Y3 е задание – ордината точки установки инструмента в третьем задании, м.

90

Расхождение между вычисленным и измеренным расстоянием не должно превышать 8 мм.

После определения координат точки обратной засечкой необходимо зайти в режим «Измерение точек» и определить координаты нескольких точек аудитории (углов, оконных и дверных проёмов) и марок, координаты которых были определены ранее в предыдущих работах. Результаты вычислений координат точек аудитории оформить в табличном виде, как показано на рис. 108.

Сделать ведомость сравнений координат марок, определённых в двух работах. Результаты занести в таблицу, образец которой дан на рис. 109.

Результаты вычислений координат точек аудитории 3120 Группа – 1. Бригада – 3. Дата: 17 февраля 2012. Время: 11 ч 25 мин.

Точка установки инструмента – 100. X100=1317,112; Y100=379,278; Z100=124,578; ih100=1,589.

Дирекционный угол на ориентирную точку: 354° 35′ 47".

Тахеометр – Trimble M3

Температура окружающей среды: 20°. Атмосферное давление: 767 мм рт. ст.

Рис. 108. Пример оформления результатов вычисления координат точек аудитории

91

Сравнение результатов вычисления координат марок в аудитории

3120

Группа – 1. Бригада – 3. Дата: 25 марта 2012 г. Время: 14 ч 25 мин. Точка установки инструмента – 100. X100=1317,112; Y100=379,278; Z100=124,578; ih103=1,589.

Дирекционый угол на т. 216: 354° 35′ 47". Тахеометр – Trimble M3

Температура окружающей среды: 20°, атмосферное давление: 767 мм рт. ст.

Рис. 109. Пример оформления результатов сравнения определения координат точек в аудитории

По окончании съёмки тахеометром рулеткой измеряют длину и ширину аудитории и расстояния от стен до точки установки инструмента. Затем в масштабе 1: 50 вычерчивают план аудитории. На план необходимо нанести координатную сетку и все точки, имеющие координаты. На плане следует показать в масштабе положение двери и оконных проёмов. Весь чертёж надлежит оформить в соответствии с требованиями, предъявляемыми к графическим работам.

4.4.4. Задание №4. Вынос в натуру проектных точек. Разбивочные работы

Для выполнения следующего задания необходимо подготовить данные по выносу в натуру проектных точек. На составленном плане аудитории наметить не менее четырёх проектных точек. По плану определить их прямоугольные координаты с графической точностью.

Разбивочные работы следует проводить с точки, не использованной в предыдущих заданиях. Координаты новой точки установки инструмента определить с помощью обратной засечки.

Для выноса проектных точек в натуру используется пункт меню тахеометра «Съемка», пункт подменю – «Разбивка». Вид экрана «Разбивка» представлен на рис. 110.

92

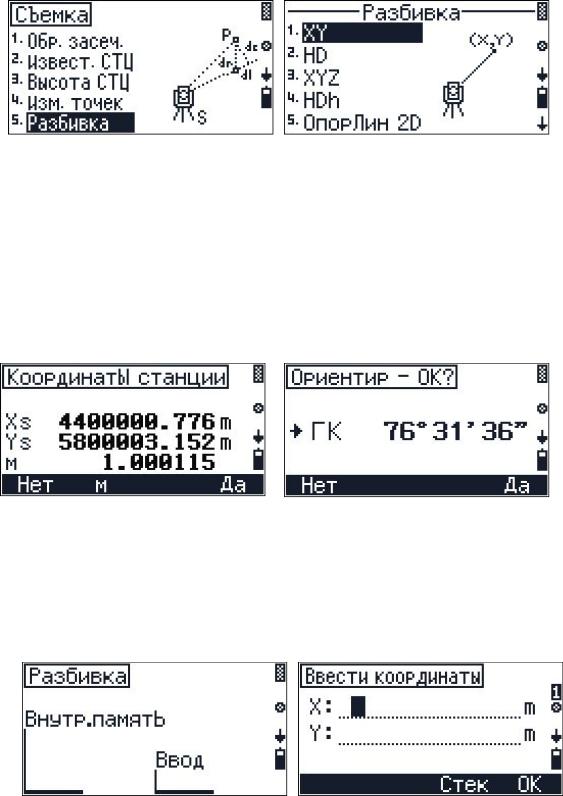

Рис. 110. Выбор пункта подменю «Разбивка» и вид экрана «Разбивка»

Далее следует выполнить:

1)в окне «Разбивка» – выбрать пункт «XY» (см. рис. 110);

2)подтвердить правильность координат точки установки инструмента и отсчета по лимбу ориентирного направления

(рис. 111);

Рис. 111. Экраны с координатами точки и ориентирным направлением

3) в экране «Разбивка» «F3» (программная клавиша «Ввод») ввести координаты с клавиатуры и нажать клавишу «F4» (программная клавиша «ОК») (рис. 112).

Рис. 112. Ввод координат проектных точек

На экране появится расстояние до проектной точки и угол, на который надо повернуть прибор. Установите нулевой отсчёт по

93

горизонтальному кругу, поворачивая тахеометр в нужную сторону, и зафиксируйте это положение закрепительным курком горизонтального круга.

Отложите в указанном направлении требуемое расстояние и поставьте визирную цель. Перемещая цель по командам наблюдателя, установите её в центр сетки нитей. При установлении цели пользоваться наводящим винтом горизонтального круга запрещается. При разбивке в режиме 2D можно вращать трубу в вертикальной плоскости.

Произведите измерения на цель, нажав «MEAS/ENT». Отклонения вынесенной проектной точки (цели) от теоретического положения отобразятся на экране «Рез-ты разб» (см. рис. 113).

Рис. 113. Отклонения выносной точки от проектного положения

Здесь dl – отклонение в отложенном расстоянии от станции до проектной точки, dc – отклонение фактической точки от линии створа на проектную точку, dr – расстояние между теоретическим положением точки и её фактическим положением.

Необходимо изменить положение цели, устанавливаемой над проектной точкой, с учетом указанных отклонений и повторить измерения, нажав «MEAS/ENT».

Закончить вынос проектной точки, когда значения dl, dc и dr станут меньше 0,01 м. Отметить положение вынесенной проектной точки.

Для записи результатов выноса точки и возврата к экрану ввода координат новой точки нажать «F4».

Для контроля выноса проекта в натуру надо измерить расстояния между всеми вынесенными в аудитории точками. Результаты контроля оформить в таблице, заголовок которой представлен на рис. 114.

94

Проектные расстояния (Sкоор) вычислить до 0,001 м по формуле

Результаты контроля выноса проектных точек в натуру Группа – 1. Бригада – 3. Дата: 30 марта 2012 г. Время: 12 ч 25 мин.

Точка установки инструмента – 101. X101=1317,112; Y101=379,278; Z101=124,578; ih101=1,589.

Дирекционный угол на т. 216: 354° 35′ 47".

Тахеометр: Trimble M3

Температура окружающей среды: 20°, атмосферное давление: 767 мм рт. ст.

Рис. 114. Заголовок таблицы результатов выноса проектных точек в натуру

Описание и результаты всех выполненных работ с помощью тахеометра Trimble M3 каждой бригаде оформить в виде отчета и сдать преподавателю на проверку. После устранения недочётов производится опрос студентов по работе с прибором и окончательная приёмка работ.

95

Контрольные вопросы

1.Что в переводе с греческого означает слово «Тахеометр»?

2.В чем отличие электронного тахеометра от оптического?

3.В чем заключается принцип определения расстояния электронным тахеометром?

4.Опишите принципиальную схему импульсного светодальномера.

5.Как светодальномеры различаются в соответствии со стандартами лазерной безопасности?

6. Приведите значения основных характеристик тахеометра

Nikon Nivo5.C.

7.Приведите значения основных характеристик тахеометра

Trimble M3.

8.Для чего служит диоптрийное кольцо зрительной трубы тахеометра?

9.Как следует измерять малые расстояния по призме (до 20 м) тахеометром?

по топографической съемке объектов местности, если тахеометр установлен над точкой с известными координатами?

22.Какова должна быть величина высоты отражателя при измерениях в безпризменном режиме непосредственно до объекта съемки?

23.Перечислите виды геодезических засечек, служащих для определения пространственного положения некоторой точки относительно исходных пунктов.

24.Дайте определение термину «разбивка» или «разбивочные работы».

25.Приведите основные характеристики тахеометра Trimble M3.

26.Какое количество вариантов измеряемых и вычисляемых величин может быть выбрано в экране «ГЛАВ» тахеометра Trimble M3?

27.В каком виде можно получить результаты измерений по вертикальному кругу тахеометром Trimble M3?

28.Что означает индикатор в панели состояния на дисплее тахеометра Trimble M3?

29.Какой масштабный коэффициент используется при измерениях?

30.При каком варианте ориентирования тахеометра Trimble M3 возможен контроль введенной информации, если его установка ведется на известной станции?

31.При каких работах не требуется измерять высоту прибора? 32.Как изменить параметры цели в тахеометре Trimble M3? 33.Верно ли следующее утверждение: «Для выноса проекта в натуру

(разбивка) надо знать координаты только проектных точек»? Обоснуйте свой ответ.

34. С помощью чего приводится в нуль-пункт пузырек уровня горизонтального круга при центрировании тахеометра?

35.Опишите процесс тахеометра Trimble M3 в рабочее положение. 36.Что обозначает программная клавиша «ПРОВ»?

37.Дайте определение масштаба и точности масштаба.

38. Как ориентированы оси координат на топографических планах и картах?

39.Дайте определение дирекционного угла.

40.Дайте определение азимута.

97

Заключение

При формировании учебного пособия использовались сведения об общих принципах измерения расстояний с помощью свойств электромагнитного излучения. Рассмотрены вопросы исторического развития угломерных и светодальномерных геодезических систем, а также указаны основные элементы современного электронного тахеометра. Приведено решение различных задач инженерной геодезии в свете возможностей тахеометров Nikon Nivo5.C и Trimble M3.

Несмотря на стремительное обновление электронного геодезического оборудования, основы его использования, изложенные в данном учебном пособии, не претерпевают значительных изменений и могут быть в дальнейшем применены для аналогичных тахеометров.

98

Библиографический список

1.Поклад, Г. Г. Геодезия [Текст] : учеб. пособие для вузов / Г. Г. Поклад, С. П. Гриднев. – М. : Академический Проект, 2007. – 592 с.

2.Неумывакин, Ю. К. Практикум по геодезии [Текст] : учеб. Пособие для студентов высш. учеб. заведений/ Ю. К. Неумывакин. – М. : КолосС , 2008. – 318 с.

3.Геодезические работы в строительстве [Текст] : Справочнометодическое пособие. НПО «Наука-строительству» / разработано канд. техн. наук А. В. Ершовым, канд. техн. наук Н. К. Тихонюк, канд. техн. наук В. А.Шинкевич, инж. С. В. Илюшовым. – СПб.,: ВИТУ, 2003. – 192 с.

4.Перфилов, В. Ф. Геодезия [Текст] : учеб. пособие для вузов / В. Ф. Перфилов, Р. Н. Скогорева, Н. В. Усова. – М. : Высш. Шк., 2006. – 350 с.

5. Куштин, И. Ф. Инженерная геодезия [Текст] / И. Ф. Куштин, В. И. Куштин. – Ростов н/Д: Феникс, 2002. – 416 с.

6.Электронный тахеометр серии Nivo. Nivo2.C, Nivo3.Cи Nivo5.C : руководство пользователя. – [б.м. ] : [б.и. ], 2009. – 66 с.

7.Гормаков, А.Н. Высокоточные угловые измерения в приборостроении теодолитом: методические указания к выполнению лабораторной работы по курсу «Теория измерений» для студентов III курса, по направлению 200100 «Приборостроение»/А.Н. Гормаков, В.С. Дмитриев, В.С. Иванова. – Томск: Изд-во ТПУ, 2009 – 19с.

8.Свод правил по инженерным изысканиям для строительства. Инженерно-геодезические изыскания для строительства / Госстрой России. – М. : ПНИИИС Госстроя России, 1997. – 77 с.

9.ГОСТ 11897-94. Штативы для геодезических приборов. Общие технические требования и методы испытаний. Межгосударственный стандарт http://www.gosthelp.ru/text/GOST1189794SHtativydlyage.html

10.Тахеометры [Электронный ресурс]. – Режим доступа : http://flash.dvl.fru-it.ru/equipment/totalstation/

11.Светодальномеры. Электронные тахеометры [Электронный ресурс]. –

Режим доступа : http://injzashita.com/svetodalnomeri-elektronnie- taxeometri.html

12.Тахеометр [Электронный ресурс]. – Режим доступа : http://www.spbtgik.ru/book/1505.htm

13.Технология безотражательных измерений DR для геодезистов и инженеров-строителей [Электронный ресурс]. – Режим доступа : http://www.geocourse.kz/page.php?page_id=523&lang=1&item_id=1203& parent_id=16

14.Применение пленочного отражателя [Электронный ресурс]. – Режим доступа : http://geodesistu.com/?p=67
