На основе семейства «Полотно» |
|
|
||
создать семейство окна с габаритны- |
|
|
||
ми размерами 1600×800 мм (рис. |
|
|
||
14.4). Элементам выдавливания на- |
|
|
||
значить те же материалы «Полотно» |
|
|
||
и «Стекло». Сохранить семейство с |
|
|
||
именем «Окно». |
|

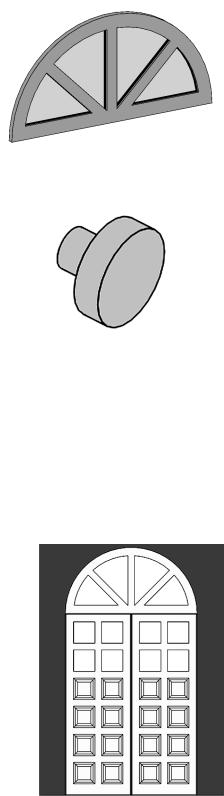

Рис. 14.4. Семейство |
||
На основе шаблона семейства |
|
«Окно» |
||
«Метрическая система – типовая мо- |
|
|
||
дель» создать семейство дверной |
|
|
||
ручки, с диаметром большего цилин- |
|
|
||
дра 70 мм и общей высотой цилинд- |
|
|
||
ров 50 мм (рис. 14.5). Элементам вы- |
И |
|||
давливания назначить новый матери- |
||||
|
|
|||
ал «Ручка» с визуальным представле- |
|
|
||
|
Д |
|
||
нием алюминия. Сохранить семейст- |
Рис. 14.5. Семейство |
|||
во с именем «Ручка». |
|
|
«Ручка» |
|
Создание семейства двери
Создать новое семейство на основе шаблона «Метрическая сис-
тема – Дверь». Удалить присутствующие в шаблоне элементы обна- |
|||
лички двери. |
и |
А |
|
Командой «Компонент» вставить |
|||
|
С |
«бОкно». На виде |
|
семейства «Полотно» |
|||
фасада «Наружный» удал ть опорные плоскости по верху и по бокам дверного проема и наклонные линии внутри него. Увеличить высоту и ширину проема. Сделать копию полотна двери и разместить оба полотна и окно в центре проема.
Изменить границу дверного проема, указывая существующие грани полотен двери и окна (рис. 14.6).
Увеличить толщину стены до 640
мм, откорректировав толщину основного Рис. 14.6. Элементы двери слоя в текущем типе стены.
На плане «Опорный уровень» создать опорную плоскость, присвоить имя «1». Нанести параллельный размер от опорной плоскости
81
Рис. 14.7. Опорная плоскость с привязкой 150 мм
на внешней стороне стены до опорной плоскости 1. Выделив опорную плоскость 1, изменить значение временного размера на 150 мм (рис. 14.7).
На виде фасада «Наружный» временно скрыть полотна двери и |
||||
|
|
|
И |
|
окно. Задать новую рабочую плоскость, выбрать по имени плоскость |
||||
|
|
«1». Создать полый элемент выдавлива- |
||
|
|
ния на основе контура вокруг дверного |
||
|
|
проема (рис. 14.8) так, чтобы он выступал |
||
|
|
из стены с наружной стороны. |
||
|
|
А |
|
|
|
|
Командой «Вырезать» попытаться |
||
|
|
присоединить полый элемент к стене. |
||
|
|
УбедитьсяДв том, что семейство не может |
||
|
|
иметь проем и вырез в одной и той же ос- |
||
|
|
нове. |
|
|

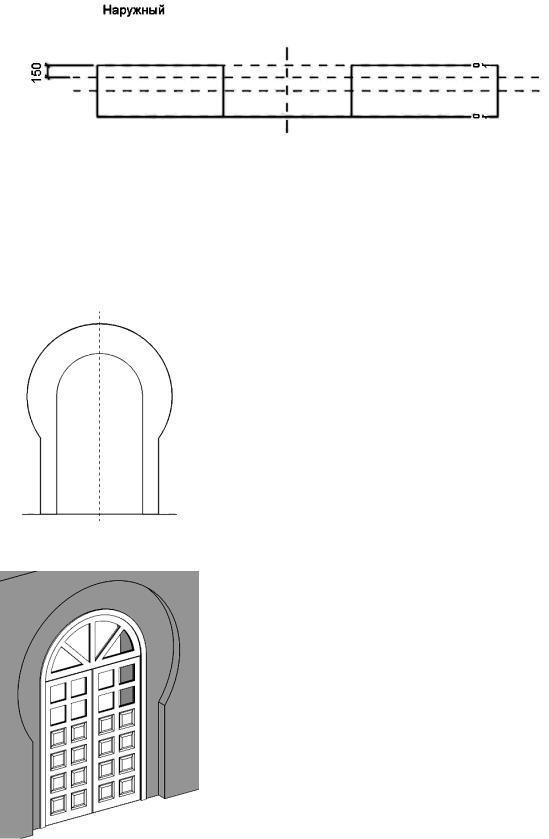

Рис. 14.8. Контур полого |
На опорной плоскости 1 создать по- |
|||
блый элемент выдавливания с контуром, |
||||
С |
||||
элемента |
|
|||
|
|
повторяющим удаленный проем, так, что- |
||
|
ибы он выступал из стены с внутренней |
|||
|
|
стороны. |
|
|
|
|
Удалить дверной проем. Командой |
||
|
|
«Вырезать» присоединить полые элемен- |
||
|
|
ты к стене. |
|
|
|
|
На виде плана «Опорный уровень» |
||
|
|
командой «Выровнять» переместить к |
||
|
|
опорной плоскости 1 и прикрепить к ней |
||
|
|
(закрыть замочек) полотна двери и окно, |
||
|
|
указывая для совмещения их наружные |
||
|
|
плоскости. Сдвигая опорную плоскость, |
||
Рис. 14.9. Элементы двери |
убедиться в том, что закрепленные эле- |
|||
в дверном проеме |
менты сдвигаются вслед за ней. |
|||
|
|
82 |
|
|
На виде фасада «Наружный» отключить временное скрытие элементов. На опорной плоскости 1 создать по контуру дверного проема обналичку элементом выдавливания шириной 80 мм, толщиной 20 мм. Присвоить материал «Полотно» (рис. 14.9). Сохранить семейство.
Создание различных вариантов деталировки
Выделить полотно двери, активировать команду «Редактировать семейство». На 3D-виде у всех элементов командой «Параметры видимости» отключить видимость элементов на планах и при низком и
среднем уровнях детализации. |
|
|
|
|||||||
|
Командой |
«Копиро- |
|
|
И |
|||||
вать» сделать копию по- |
|
|
||||||||
|
|
|
||||||||
лотна |
двери, |
сместив |
ее |
|
Д |
|||||
вправо на 1000 мм. У ко- |
|
|||||||||
|
|
|
||||||||
пии |
включить |
видимость |
|
|
|
|||||
при |
низком |
и |
|
среднем |
А |
|
||||
уровне |
детализации, |
при |
|
|||||||
высоком – отключить. |
|
|
||||||||
|
Задать |
|
рабочую |
|
||||||
плоскость, |
указав |
перед- |
|
|||||||
нюю |
|
плоскость |
|
и |
|
|||||
|
|
коп |
|
|||||||
дверного |
полотна. Инст- |
|
|
|
||||||
|
|
|
С |
поб- |
Рис. 14.10. Траектория движения |
|||||
рументом |
«Лин |
|
|
|||||||
строения» |
создать |
прямо- |
|
|
свободной камеры |
|||||
угольные контуры (рис. 14.10). Прямоугольные отверстия удалить. У созданных контуров отключить видимость на планах и при низком и высоком уровнях детализации. Переместить копию полотна и контуры из линий влево на 1000 мм. Сохранить изменения в семействе и загрузить семейство «Полотно» в семейство двери.
Изменяя уровни детализации 3D-вида, убедиться в отображении различных вариантов деталировки семейства «Полотно».
Выделить окно и аналогично отредактировать его и загрузить новую версию в семейство двери.
Выделить обналичку и отключить видимость на планах и секущих плоскостях, а также при низком и среднем уровнях детализации.
Командой «Компонент» загрузить семейство «Ручка». На виде плана «Опорный уровень» командой «Выровнять» переместить ручку
83
к опорной плоскости и закрепить (закрыть замочек). На виде фасада «Наружный» переместить ручку на левое полотно двери. Отключить видимость на планах и секущих плоскостях, а также при низком и среднем уровнях детализации.
На виде плана «Опорный уровень» задать рабочую плоскость «Уровень: опорный уровень». Инструментом «Линии построения» создать условное обозначение двухстворчатой двери в виде двух линий в дверном проеме, расположенных под углом 30º. Отключить видимость линий при среднем и высоком уровнях детализации.
Открыть одновременно вид плана «Опорный уровень» и 3D-вид. Выбрать линии условного обозначения двери и применить команду
|
«Преобразовать |
линии |
в |
|
линии модели». Убедиться |
||
|
в том, что линии теперь |
||
|
отображаются |
только |
на |
|
виде плана (рис. 14.11). |
||
Рис. 14.11. Семейство двери |
Удалить элемент управле- |
||
на виде в плане |
ния « ва по горизонтали». |
||
|
И |
|
с |
|
Сохранить семейство |
||
именем «Дверь» и загрузить в проектД, созданный на основе шаблона DefaultRUSRUS.rte, в начале ла ораторной работы.
Создать стену толщинойА1000 мм. Создать в ней дверь загруженного семейства. Меняя уровни детализации 3D-вида, убедиться в
отображении семейства двери с различными уровнями деталировки |
|||
(рис. 14.12). |
|
б |
|
и |
|||
|
|||
|
С |
|
|

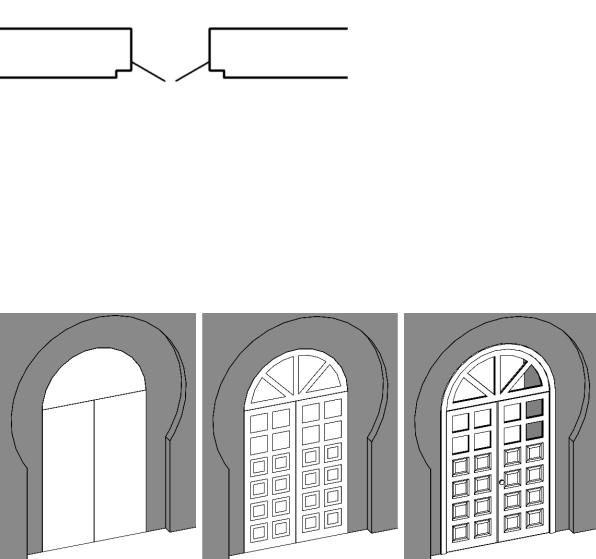

Рис. 14.12. Семейство двери при различных уровнях детализации вида
