Лабораторная работа № 10

СПЕЦИФИКАЦИИ ПОМЕЩЕНИЙ И ДВЕРЕЙ

Задание: на двух этажах здания создать помещения, расставить двери, создать экспликацию помещений и ведомость заполнения дверных проемов.

Создание помещений

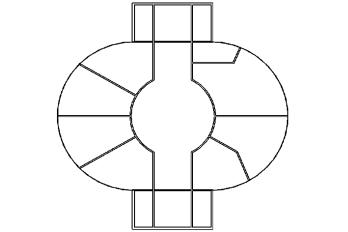

Открыть прилагаемый файл начала лабораторной работы. Изучить присутствующие в проекте объекты.

Открыть одновременно виды «Уровень 1» и «План зонирования». Изменить имена созданных помещений согласно назначению по плану зонирования.

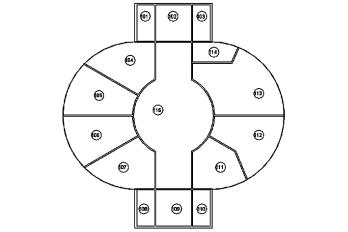

Отредактировать семейство марки комнаты. В редакторе семейства переопределить видимость/графику, отметив галочкой «Показывать категории аннотаций на этом виде». Удалить прямоугольник вокруг метки номера помещения. На его месте инструментом «Линия» создать окружность радиусом 4 мм.

Изменить свойства метки названия помещения. Нажать кнопку справа в строке «Видимые» и добавить параметр типа «Показать имя».

Командой «Типоразмеры в семействе» создать новый типоразмер «Только номер», указать для него только «Показывать номер

58

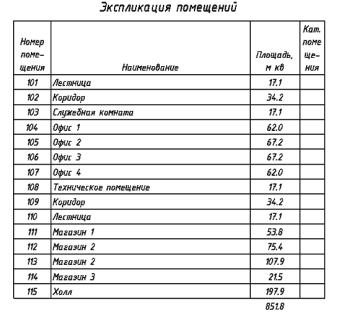

Командой «Спецификации» создать спецификацию категории помещений. Добавить поля: уровень, номер, имя, площадь. Добавить новый параметр проекта «КатегорияА» (тип данных – текст).

В свойствах таблицы во вкладке «Сортировка/Группирование» добавить общий итог «Толькобитого».

Во вкладке «Форматирование» поле уровня отметить как скрытое. Поле номера – осевоеивыравнивание, поле площади – осевое выравнивание и «Формат поля» – не использовать параметры проекта, единицы – квадратныеСметры, округление до 1 десятичного знака, без обозначения един ц.

Во вкладке «Вид» не отделять данные пустой строкой, изменить шрифт на ISO CPEUR, 2,5 мм, курсив.

Создать новый лист с основной надписью «Первый лист А3А». Перенести на него план этажа «Уровень 1», указывая тип видового экрана «Без названия». Откорректировать область подрезки вида. Перенести на лист спецификацию помещений.

Переименовать заголовки столбцов таблицы на «Номер помещения», «Наименование», «Площадь, м кв», «Кат. помещения». На листе изменить ширину столбцов таблицы соответственно на 15, 80, 20 и 10 мм. Создать для этого через указанное расстояние как ориентир вспомогательные линии.

59

Во вкладке «Фильтр» свойств спецификации помещений создать фильтр по уровню 1. Изменить имя вида спецификации на «Спецификация помещений 1 эт». СкопироватьАвид, назначить фильтр по уровню 2, изменить имя вида на «Спецификация помещений 2 эт». Изменить номера помещений второгобэтажа на 201, 202, 203 и т.д.

Создать новый лист с основной надписью «Первый лист А3А». Перенести на него планиэтажа «Уровень 2», указывая тип видового экрана «Без назван я». Откорректировать область подрезки вида. Перенести на листСспец ф кац ю помещений второго этажа.

Разделить одно помещен е второго этажа на два, создав внутреннюю стену. оздать новое помещение, изменить его имя согласно назначению по плану зонирования. Убедиться в отображении изменений в спецификации помещений второго этажа.

Создание дверей

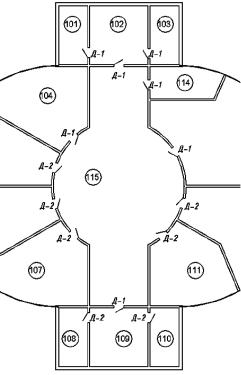

Загрузить в проект семейство дверей «ГОСТ 14624-84 – Внутренняя дверь1 – Навесная». Создать во внутренней стене дверь с маркой.

Отредактировать семейство двери. На плане этажа «Опорный уровень» удалить значок «Стрелка разворота».

В типоразмерах семейства добавить общий параметр. Для этого создать файл общих параметров проекта «Общие параметры.txt», но-

60

вую группу параметров, параметры: обозначение, наименование, масса, примечание. Тип данных – текст.

Добавить новые параметры «Обозначение» и «Наименование» в типоразмеры семейства. Группирование параметров – идентификация. В обозначение вписать «ГОСТ 14624-84», в наименование – ДВ 21- 10-ГЛ для левой и ДВ 21-10-Г для правой двери. Сохранить семейство с новым именем и загрузить его в проект. Назначить новое семейство созданной в проекте двери.

Отредактировать семейство марки двери. Удалить овал вокруг существующей метки. Отредактировать метку, заменив параметр «Маркировка» на «Маркировка типоразмера». В свойствах типа метки изменить шрифт на ISO CPEUR, 3,0 мм, курсив. Сохранить семей-

Создание спецификации дверей

Открыть файл «Спецификация.rvt», изучить имеющиеся объекты. На листе выделить спецификацию с заголовком и скопировать их в буфер обмена.

61

Командой «Вставить» разместить спецификацию на листе с объ- емно-планировочными показателями вариантов. Убедиться в заполнении столбцов спецификации проектными данными (рис. 10.5). При необходимости откорректировать поля спецификации.

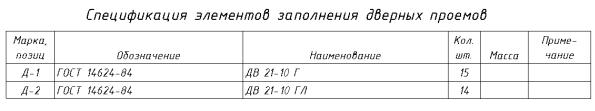

Рис. 10.5. Спецификация заполнения дверных проемов на листе

При необходимости заменить ширину столбцов таблицы слева
