ФИЗИКО-ТЕХНИЧЕСКИЕ И ФУНКЦИОНАЛЬНЫЕ ОСНОВЫ ПРОЕКТИРОВАНИЯ

5.1. Теплотехнический расчет ограждающих конструкций

Общие положения

Теплотехн ческ й расчет ограждающих конструкций зданий проводится в соответств и с тре ованиями СП 50.13330.2012 «Тепловая защита здан й» [6], СП 23-101-2004 «Проектированиетепловой защиты зданий» [9].

Цель расчета – под ор ограждающих конструкций, теплозащитные качества которых соответствуют требованиям действующих нормативных документов в о ласти строительства.

Теплозащитная оболочка здания должна отвечать следующим требованиям п.5.1 [6]:

а) приведенное сопротивление теплопередаче отдельных ограж-

дающих конструкций должно быть не меньше нормируемых значений (поэлементные требования), т.е Rопр ≥Roнорм;

) удельная теплозащитная характеристика здания должна быть не

больше нормируемого значения (комплексное требование), т.е.

koб ≤ kобтр ;

в) температура на внутренних поверхностях ограждающих конструкций должна быть не ниже минимально допустимых значений (сани- тарно-гигиеническое требование), т.е для конструкций покрытия и стены

- в minв , а для конструкции окон - в 0

Требования тепловой защиты здания будут выполнены при одновременном выполнении требований а), б) и в).

В рамках лабораторной работы расчет по санитарногигиеническому требованию не производится, т.к температура внутрен-

35

ней поверхности ограждающей конструкции должна определяться по результатам расчета температурных полей всех зон с теплотехнической неоднородностью или по результатам испытаний в климатической камере в аккредитованной лаборатории.

Поэлементные требования

Определение нормируемого значения приведенного сопротивления теплопередаче ограждающих конструкций

Норм руемое значение приведенного сопротивления теплопередаче ограждающей конструкции, Rонорм, (м2•°С)/Вт, следует определять по

где Rотр - азовое значение требуемого сопротивления теплопередаче ограждающей конструкции, м2•°С/Вт, величину базового значения требуемого сопрот вления теплопередаче ограждающей конструкции Roтр определяется по та л.3 [6] в зависимости от градусо-суток отопительного периода региона строительства ГСОП и назначения здания.

mр - коэффициент, учитывающий особенности региона строительства. В расчете по формуле (5.1.1) принимается равным 1. Допускается снижение значения коэффициента mр в случае, если при выполнении расчета удельной характеристики расхода тепловой энергии на отопление и вентиляцию здания по прил. Г [6] выполняются требования п.10.1 [6] к данной удельной характеристике. Значения коэффициента mр при этом должны быть не менее: mр = 0,63 -для стен, mр = 0,95 -для светопрозрачных конструкций, mр = 0,8 - для остальных ограждающих конст-

занных в табл. 3 [6]: по поз. 1 – по минимальным значениям оптимальной температуры соответствующих зданий по ГОСТ 30494 (в интервале 2022°С); по поз. 2 –согласно квалификации помещений и минимальных значений оптимальной температуры по ГОСТ 30494 (винтервале 1621°С); по поз. 3 – по нормам проектирования соответствующих зданий;

36

tоm, zоm – средняя температура наружного воздуха, °С, и продолжительность, сут/год, отопительного периода, принимаемые по своду правил для периода со средней суточной температурой наружного воздуха не более 8°С, а при проектировании лечебно-профилактических, детских учреждений и домов-интернатов для престарелых не более 10 °С.

Пример расчета №1.

СибАДИОпредел ть нормируемое сопротивление теплопередаче наружных стен, покрыт я, окон и фонарей промышленного цеха. Район строительства – г. Москва.

По табл.3 [8] пр нимаем для г. Москвы:

- средняя температура наружного воздуха отопительного периода со

средней суточной температурой наружного воздуха не более 8 °С – tот = –2,2 оС;

ограждающих конструкций производится с учетом их теплотехнической однородности.

Для теплотехнически однородных ограждающих конструкций (однослойные или многослойные конструкций с параллельными слоями) величина сопротивления теплопередаче Rо может быть рассчитана по формуле

37

где в – коэффициент теплоотдачи внутренней поверхности ограждающих

конструкций, Вт/(м2·°С), принимаемый по табл. 4 [6] ; н –коэффициент теплоотдачи наружной поверхности ограждающей конструкции для условий холодного периода, Вт/(м2·°С), принимаемый по табл. 6 [6];Rk – термическое сопротивление конструкции, м2·°С/Вт.

Для конструкций с последовательно расположенными слоями

СибАДИвающий влияние стыков, откосов проемов, обрамляющих ребер, гибких связей других теплопроводных включений.

где i – толщина слоя, м; i – расчетный коэффициент теплопроводности материала слоя, Вт/(м·°С), принимаемый согласно приложению Д [9].

Для теплотехн чески неоднородных ограждающих конструкций (содержащ х соед н тельные элементы между наружными облицовочными слоями

– ребра, шпонки, стержневые связи, сквозные и несквозные теплопроводные

включен я) рассч тывается приведенное сопротивления теплопередаче Rопр ,

м2·° /Вт.

В общем случае расчет величины приведенного сопротивления теплопередаче Rопр про звод тся на основе расчета температурных полей по специальным компьютерным программам (например, программе расчета трехмерных температурных полей ограждающих конструкций зданий «TEMPER-3D»).

В рамках курсового проекта (работы) расчет приведенного сопротивления теплопередаче неоднородных ограждающих конструкций рекомендуется

Величина коэффициента теплотехнической однородности принимается по [9].

Пример расчета № 2.

Определить сопротивление теплопередаче наружных стен производ-

ственного цеха. Район строительства – г. Москва.

Расчётные условия: Rопр ≥ Rонорм, Rонорм = Roтр · mр, где mр = 0,63 – для стен коэффициент, учитывающий особенности региона строительст-

ва.

Rо,стнорм = Ro,сттр · mр = 1,91 · 0,63 = 1,20 м2·°С/Вт Принимаем для однослойной панелей из керамзитобетона коэффи-

циент теплотехнической однородности r = 0,9в соответствии со справочными данным по [9, табл.6].

38

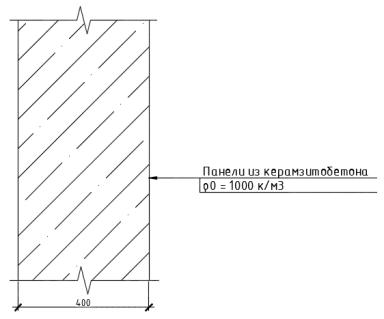

СибАДИР с. 1 – Конструкц я стены

Пр н маем расчетные характеристики строительных материалов конструкции стены по [9, прил. Д]:

– керамзитобетон плотностью о = 1000 кг/м3 , λА = 0,33 Вт/(м·°С); По [6, табл.4] принимаем αВ = 8,7 Вт/(м2·°С); по [6, табл.6] при-

нимаем αН = 23 Вт/(м2·°С).

Влажностный режим помещения – СУХОЙ по табл. 1 [6]. Зона влажности – 2 -НОРМ ЛЬН Я по прилож. В [6]. Условия эксплуатации конструкции – по табл. 2 [6].

По формуле (5.1.4) рассчитываем величину термического сопротивления всей конструкции Rk:

Rk = 0,4/0,33 = 1,21 м2·° /Вт

Приведенное сопротивление теплопередаче стены Rо;стпр рассчитываем по формуле (5.1.5) с учетом формулы (5.1.3):

Rо; стпр = 1/8,7 + 1,21·0,9 + 1/23 = 1,25 м2·°С/Вт

Согласно поэлементным требованиям:

Rо; стпр=1,25м2 оС/Вт > Ro; стнорм=1,20 м2 оС/Вт.

Вывод: Условие выполнено. Наружные стены выполнены из панелей из керамзитобетона плотностью ρ0 = 1000 к/м3, толщина стены 400 мм.

39

Пример расчета № 3.

Определить сопротивление теплопередаче покрытия производственного цеха. Район строительства – г. Москва.

СибАДИРис. 2 - Конструкция покрытия

Расчётные условия: Rопр ≥ Rонорм, Rонорм = Roтр · mр, где mр = 0,8 – для покрытия, коэффициент, учитывающий особенности региона строитель-

ства.

Rо,покнорм = Ro,поктр · mр = 2,64· 0,8 = 2,11 м2·°С/Вт

Влажностный режим помещения – СУХОЙ по табл. 1 [4]. Зона влажности – 2 -НОРМАЛЬНАЯ по прилож. В [4]. Условия эксплуатации конструкции – А по табл. 2 [4].

Принимаем расчетные характеристики строительных материалов конструкции покрытия по прил. Д [9]:

40

1. Сборная ж/б плита ребристая, δ = 0,03 м, ρ0 = 2500 кг/м3, λ6 = 1,92 Вт/м·°С

2. Рубероид на битумной мастике, δ = 0,002 м, λ5 = 0,17 Вт/м·°С 3. Пенобетонная плита, δ = 0,25 м, ρ0 = 400 кг/м3, λ1 = 0,14 Вт/м·°С 4. Цементно-песчаная стяжка, δ = 0,025 м, ρ0 = 1800 кг/м3,

Rо;пок пр = 1/8,7 + 1,97 + 1/23 = 2,13 м2 оС/Вт.

Согласно поэлементным тре ованиям:

Rо;пок пр = 2,13 м2 оС/Вт > Ro; покнорм = 2,11 м2 оС/Вт

Вывод: Условие выполнено.

Расчет приведенного сопротивления теплопередаче светопрозрачных ограждающих конструкций

Величина приведенного сопротивления теплопередаче светопрозрачных конструкций (оконных блоков) определяется при проведении сертификационных или технологических испытаний в климатической камере.

Выбор конструктивного решения оконного блока и оценка возможности его применения в том или ином климатическом районе производится посредством сопоставления требуемого значения сопротивления теплопередаче Rонорм приведенного значения Rопр , полученного по результатам испытаний (см. прил. Л [9]).

41

Пример расчета № 4.

Определить приведенное сопротивление теплопередаче оконных блоков для производственного цеха. Район строительства – г. Москва.

Требуемое сопротивление теплопередаче окон в климатических условиях г. Москвы составляет Rо; октр= 0,31 м2 оС/Вт (см. пример расчета

№1). СибАДИРасчётные условия: Rопр ≥ Rонорм, Rонорм = Roтр · mр, где mр = 0,95 –

для стен коэфф ц ент, учитывающий особенности региона строительст-

ва.

Rо,окнорм = Ro,октр · mр = 0,31· 0,95 = 0,29 м2·°С/Вт

По пр ложен ю Л [9]: принимаем Ro,окпр = 0,34 м2·°С/Вт. огласно поэлементным тре ованиям:

Rо;окпр = 0,34 м2 оС/Вт > Rо; окнорм = 0,29 м2 оС/Вт

Вывод: услов е выполнено. В качестве заполнения оконных проёмов прин маем однокамерные стеклопакеты в одинарном алюминиевом переплёте з обычного стекла.

Пример расчета № 5.

Определить приведенное сопротивление теплопередаче фонарей производственного цеха. Район строительства – г. Москва.

Требуемое сопротивление теплопередаче окон в климатических условиях г. Москвы составляет Rо; фтр= 0,26 м2 оС/Вт (см. пример расчета

№1).

Расчётные условия: Rопр ≥ Rонорм, Rонорм = Roтр · mр, где mр = 0,95 – для стен коэффициент, учитывающий особенности региона строительст-

ва.

Rо,фнорм = Ro,фтр · mр = 0,26· 0,95 = 0,25 м2·°С/Вт

По приложению Л [9]: принимаем Ro,фпр = 0,31 м2·°С/Вт.

Согласно поэлементным требованиям:

Rо;фпр = 0,31 м2 о /Вт > Rо; фнорм = 0,25 м2 оС/Вт

Вывод: условие выполнено. В качестве заполнения оконных проёмов принимаем блоки стеклянные пустотные (с шириной швов 6 мм) размером 194х194х98.

42

Комплексное требование

Нормируемое значение удельной теплозащитной характеристики здания, kобтр, Вт/(м3·°С), следует принимать в зависимости от отапливаемого объема здания и градусо-суток отопительного периода района строительства по

tв, tот – то же, что в формуле (5.1.2);

Кобщ- общий коэффициент теплопередачи здания, Вт/(м2·°С), определяемый по формуле:

43

Пример расчета № 6.

В соответствии с примером расчета №1 данных методических указаний Г ОП = 4551°С сут/год.

Отапливаемый объем здания Vот, м2 определяем как:

Так как значение kобтр , определенного по формуле (5.1.11) больше, чем по формуле (5.1.12), то принимаем значение kобтр, определенного по формуле (5.1.11), т.е kобтр = 0,158 Вт/(м3·°С)

44

Далее находим удельную теплозащитную характеристику здания, kоб, Вт/(м3·°С), для этого определяем площадь соответствующего фрагмента теплозащитной оболочки здания для покрытия, стен, окон и

фонарей Аф,i , м2:

А ф,ст = 72,56·15,1+72,03·15,1·2+72,06·17,35+24,93·17,35·2+72,03·3,0 –

рамлены рамкой со штампом, отстоящей от внешней стороны листа слева на 20 мм, от других сторон на 5 мм. Первый штамп выполняют размерами 55х185 мм, последующие – 15х185 мм.

В составе расчета предусмотреть:

- титульный лист; - содержание; - исходные данные;

- расчет теплотехнический; - вывод.

Расчет подписывается исполнителем.

45

Контрольные вопросы

1. Каким требованиям должна отвечать теплозащитная оболочка здания?

2. Что такое ГСОП и каким образом определяется?

3. При каких условиях выполняются требования тепловой защи-

числе мужчин 1, женщин 2; - явочное количество работающих в наиболее многочисленной

смене В, в том числе мужчин В1, женщин В2; - количество ИТР и служащих;

- площадь кабинетов: начальника цеха, технолога и мастеров; - расчетная площадь помещений для ИТР и служащих;

- расположение БК относительно промышленного корпуса (отдельно стоящее здание, соединенное с промкорпусом теплым переходом, пристроенное или встроенное).

Все перечисленные исходные данные представлены в задании на проектирование.

В соответствии с районом строительства определяется климатический район рис. .1 [8] и назначается число смен в сутки (одна или две).

Все помещения АБК делятся на две группы [5]: бытовые и административные.

2.2. Бытовые помещения 2.2.1. Санитарно - бытовые помещения

46

Гардеробные блоки – гардеробные (помещения для хранения уличной, домашней и специальной одежды) и сблокированные с ними душевые, преддушевые, умывальные и другие помещения санитарнобытового обслуживания, составляющие гардеробный блок, проектируются отдельно для мужчин и женщин. В многоэтажных административ- но-бытовых зданиях гардеробные блоки равной или близкой вместимости целесообразно размещать поэтажно друг над другом так, чтобы использовать общ е вертикальные санитарно-технические и транспортные коммун кац . Входы в гардеробные блоки, размещаемые смежно с вес-

симости от состава специальной одежды и климатического района следует принимать равнойА25, 33 или 40 см табл.1 [5].

Примеры расстановки гардеробных шкафов в помещениях различной ширины представлены прил. 5. Количество отделений в секциях гардеробных шкафов принимается четным. Ряды шкафов желательно располагать перпендикулярно наружным стенам так, чтобы проход между шкафами соответствовал размещениюДоконных проемов. Расстояние между лицевыми поверхностями шкафов d, выходящих в общий проход, принимается по табл.1 [5]. Гардеробные спецодежды располагаются ближе к переходу в производственный цех и отделяются от гардеробных уличной и домашней одежды санпропускником (преддушевые и душевые). Количество шкафов в гардеробных рассчитываетсяИпо списочному количеству человек, работающих во всех сменах (А1–для мужчин, А2– для женщин).

Для предварительного определения площади гардеробной (мужской или женской) в соответствии с рис.1 необходимо площадь, приходящуюся на один шкаф с учетом половины прохода, умножить на количество шкафов в гардеробной А1 или А2 (соответственно), т.е. (b+d/2) a А1,А2, где b – глубина шкафа, м; a – ширина шкафа, м; d – ширина прохода, м.

47

ство душевых сеток в одном помещении должно ыть не олее 20 и не менее двух. Площадь душевой рассчитывается аналогично площади гардеробной.

При душевых проектируются проектируются преддушевые (помещения для вытирания тела). В преддушевых устраиваются скамьи для переодевания (размерами 30×40) и вешалки для полотенец. Количество скамей равно количеству душевых сеток. Площадь преддушевых определяется по табл.3 [5] как 0,7×N1,2. Душевые преддушевые не допускается размещать у наружных стен [16]. Размещение влажных помещений над помещениями иного назначения также не допускается. Примеры планировочных решений душевых представлены в прил. 5.

Умывальные размещают смежно с гардеробными спецодежды или общими гардеробными, причем допускается размещение умывальников непосредственно в гардеробных. Количество умывальников N1,2 определяется по количеству человек, работающих в наиболее многочисленной смене В1,2 соответственно, исходя из расчетного числа человек на один кран n, определяемого по табл.2 [5]. Расстояние между осями кранов и рядами умывальников принимается в соответствии с табл.1 [5]. Площадь рассчитывается аналогично площади гардеробной.

48

Кладовые чистой и грязной спецодежды необходимо предусмот-

реть при гардеробных. Площадь кладовых определяется по табл.3 [5] как показатель 0,04; 0,06или 0,08 (в зависимости от состава спецодежды), умноженный на А1,2 соответственно.

Помещения для мытья спецодежды, включая каски и спецобувь,

устраиваются при гардеробных спецодежды и необходимы для групп СибАДИпроизводственных процессов 1в, 2в, 2г, 3б. Площадь помещения опреде-

ляется по табл.3 [5] как 0,3×В1,2, но не менее 4 м2.

Помещен я для сушки, обеспыливания, химической чистки спец-

одежды размещаются при гардеробных спецодежды площадью 0,15×В1,2 в соответствии с та л.3 [5], но не менее 4 м2. Необходимость устройства данного помещения см. табл.2 [5]. Стирка и химчистка производятся в централ зованных прачечных-химчистках.

Места для ч стки о уви, бритья, сушки волос располагают при гардеробной ул чной или домашней одежды. Площадь помещения определяется по та л.3 [5] как 0,01×В1,2, но не менее 4 м2.

При гардеро ных нео ходимо также предусматривать:

• Уборные с количеством приборов, принимаемых из расчета В2 /60 и В1 /100 та л.3 [5]. При этом площадь тамбура при уборной определяется в соответствии с табл.3, прим.3 [5], размеры, а следовательно, и площадь кабин санузла – по табл.1 [5].

• Помещения для дежурного персонала с местом для уборочно-

го инвентаря площадью 0,02×В1,2 табл.3 [5], но не менее 4 м2.

Уборные. Общее количество приборов (унитазов и писсуаров) N1,2 принимается равным В1/18 в мужской уборной, количество унитазов в женской – В2/12 в соответствии с табл.3 [5]. Размер кабин ширина прохода между рядами кабин, писсуаров назначаются в соответствии с табл.1 [5]. Вход в уборную через тамбур. В тамбуре площадью 0,4 N1,2, но не менее 2 м2 в соответствии с табл.3, прим.3 [5] размещают умывальники по одному на четыре сантехнических прибора и электрополотенца по одному на два умывальника.

Курильные размещают отдельно от уборных площадью 0,02 В1 в соответствии с табл.3 [5], но не менее 6 м2..

Помещения для обогрева или охлаждения предусматривают при неблаго-

приятных воздействиях (тепловое облучение или охлаждение) на работающих

49

(группа производственных процессов 2а, 2б, 1в). Площадь помещений назначается в соответствии с табл.3 [5] из расчета 0,1 В (учитывая только работающих, подверженных данным воздействиям). Минимальная площадь помещений 12 м2.

Места для размещения полудушей предусматривают при производственных процессах, связанных со значительным тепловым облучением работающих. Количество полудушей принимают равным В/15, но не менее одного, прин мая во вн ман е только тех работающих, которые подвергаются интен-

сивному тепловому облучению, табл.3 [5].

выделениемно не менее 4 м2, уч тывая только работающих, подверженных вредному аэрозольномубвоздейств ю.

2.2.2. Помещения здравоохранения

Медпункт нео ход мо предусмотреть на предприятиях с 50≤А≤300 чело-

век [5], при А>300 человек в здании должен быть предусмотрен здравпункт. Площадь медпункта – 12 м2 при 50≤A≤150 или 18 м2 при 151<А<300 человек. Медпункт размещают на первом этаже БК и проектируют с естественным освещением. Медпункт нео ходимо оборудовать умывальником.

Помещения для Аличной гигиены женщин размещают смежно с женскими уборными со входом из тамбура уборной. Помещение оборудуется биде со смесителем горячей и холодной воды, скамьей для раздевания, тумбочкой для

личной гигиены принимается в соответствииДс п.5.33 [5] из расчета В2/75. Размер кабины, а следовательно, и площадь принимать по табл.1 [5].

хранения гигиенических материалов. Количество кабин в помещениях для

Ножные ванны (установки гидромассажа ног) необходимо предусматривать при производственных процессах, связанных с работой стоя или с вибрацией, передающейся на ноги. Ножные ванны размещают в умывальных или в

здравпунктах. Площадь помещений принимается из расчета 0,9 В, учитывая только тех работающих, которые пользуются данными помещениями.

50

Ингаляторий следует предусматривать при производственных процессах, связанных с выделением пыли или газа раздражающего действия. Площадь помещения определяется по табл.6 [5] как 1,8 В, учитывая только тех работающих, которые пользуются данным помещением.

В соответствии с п.5.19 [5] уборные, курильные, помещения для обогрева С

или охлаждения, полудуши, устройства питьевого водоснабжения необходимо размещать как можно ближе к переходу в производственный цех.

2.2.3. Помещения общественного питания

Прич сленности работающих в смену В более 200 человек следует предусматр вать столовую, работающую на полуфабрикатах; до 200 человек – сто- ловую-раздаточную ( уфет) с ограниченным набором производственно-

столовой-доготовочной принимать из расчета 4,2n. Площадь столовой-

подсобных помещен й. Столовые желательно размещать на первом этаже. Кол чествонеобходимопосадочных мест n в столовой принимать из расчета В/4. Площадь

раздаточной пр мается из расчета 2,8 n. Площадь зала для посетителей в

составе общей площади столовой – 2 n.

Количество умывальников в столовую принимать из расчета n/15. При

столовой предусматривать санузел. Количество унитазов в жен-

ской уборной при столовой принимать из расчета В2/60, количество унитазов

Площадь кабинетов (руководителя предприятия, технолога и мастеров)

личества ИТР и служащих и расчетной площади помещения на одного человека.

При кабинетах для ИТР и служащих необходимо предусмотреть туалеты мужской и женский, имеющие по одному санитарно-техническому прибору. Размеры кабин и тамбура при уборной см. табл.1,3 [5].

принимается по заданию на проектирование. Общая площадь кабинетов для ИТР и служащих определяется по заданию наИпроектирование, исходя из ко-

При входе в здание АБК необходимо предусмотреть тамбур. Если температура наиболее холодной пятидневки (обеспеченностью 0,92) ниже, чем –30 0С, – двойной тамбур. Устройство тамбура в VI климатическом районе не требуется.

51

В здании АБК необходимо предусмотреть вестибюль площадью 0,2 В в соответствии с п.4.5 [5], а для зданий, расположенных в северной строитель- но-климатической зоне, – площадью 0,25 В, но не менее 18 м2.

В соответствии с п.4.8 [5] на каждом этаже здания должны находиться помещения для хранения, очистки и сушки уборочного инвентаря, оборудованные системой горячего и холодного водоснабжения площадью не менее 4

м2.

СибАДИрамлены рамкой со штампом, отстоящей от внешней стороны листа слева на 20 мм, от других сторон на 5 мм. Первый штамп выполняют размерами 55х185 м.

уммируя площади всех перечисленных ранее помещений и учитывая

то, что на площадь коридоров и проходов приходится 10 – 15 %от общей площади помещен й АБК, и то, что в здании необходимо расположить две ле-

стничные клетки, зан мающие ячейку 3 6 м первого и второго этажей, можно получ ть общую площадь АБК.

Расчет оборудования и площадей, определение состава помещений АБК может оформляться в пояснительной записке в табличной форме в

следующем в де:

Пример выполнения работы см. приложение № 5.

Контрольные вопросы

1. От чего зависит выбор типа гардеробного блока?

2. В каких случаях предусматривается столовая-раздаточная?

3. В каких случаях предусматривается здравпункт на предприятии?

52
