ВВЕДЕНИЕ

Методические указания предназначены для использования в учебном процессе при выполнении лабораторных работ по архитектурному проектированию объектов промышленных предприятий студентами.

Целью проводимых лабораторных работ является получение пракСибАДИтических навыков по решению функциональных, объемноплан ровочных задач, возникающих в процессе проектирования, предварительных расчетов теплотехнических свойств ограждающих конструк-

ций.

В начале каждой лабораторной работы рассматриваются теоретические вопросы в о ъеме, нео ходимом для ее понимания успешного выполнен я. Далее следует описание порядка выполнения работы. Для контроля зученного материала в конце каждой работы предложены вопросы.

Выполн в ла ораторную работу, студент должен ее оформить и защ т ть, ответ в на вопросы преподавателя по теме работы.

3

Лабораторная работа № 1 ГЕНПЛАНТЕРРИТОРИИПРОМЫШЛЕННОГОПРЕДПРИЯТИЯ

1.1. Определение размеров, организация и благоустройство са- нитарно-защитной зоны для промышленных предприятий

различного назначения Цель работы: изучение в ходе проектирования принципов опреде-

В процессе выполнения работыДнеобходимо соблюдать требования, предъявляемые к оформлению строительной документации.

Исходные данные

Задание с указанием производства, мощностиИпредприятия, месторасположения, выданное преподавателем.

Теоретическая часть

Каждое предприятие, являющееся источником загрязнения среды обитания, в соответствии с классификацией СанПиН 2.2.1/2.1.1.1200-03 «Санитарно-защитные зоны и санитарная классификация предприятий, сооружений и иных объектов. Новая редакция» [11] имеет определенный размер санитарно-защитной зоны.

4

Санитарно-защитная зона (СЗЗ) — это территория, отделяющая предприятия, их отдельные здания и сооружения с технологическими процессами, являющимися источниками воздействия на среду обитания и здоровье человека, от жилой застройки, ландшафтно-рекреационной зоны, зоны отдыха, курорта.

ЗЗ создаётся с целью защиты населения от влияния вредных производственных факторов и является обязательным элементом любого объекта, который является источником воздействия на среду обитания и здоровье человека.

ЗЗ устанавл вается из такого расчёта, чтобы выбросы от промыш-

пределами

новленных предельно-допустимых концентраций (ПДК) и допустимых

уровней (ДУ). В зав симости от степени вредности выделяемых в атмо-

включенныхбв сан тарную классификацию, а также с неизученными технологиями, ширинаАСЗЗ устанавливается решением Главного государственного санитарного врача РФ или его заместителя.

сферу промышленных вы росов, совершенства технологических процес-

сов, нал ч я оч стных сооружений промышленные предприятия подраз-

деляют на 5 классов с соответствующей шириной СЗЗ. Для объектов, не

Достаточность ширины СЗЗ, принятой по классификации, должна

быть подтверждена расчетами рассеивания, выбросов в атмосферу для всех загрязняющих веществ, распространением физических факторов, с учетом фоновых уровней, а также данными натурных наблюдений для действующих предприятий.

стве стабильного достижения уровняДтехногенного воздействия химических факторов на границе СЗЗ и за ее пределамиИ, физических факторов в жилой застройке ниже нормативных значений.

Размеры СЗЗ могут быть уменьшены при объективном доказатель-

Размер СЗЗ может быть увеличен по сравнению с классификацией при невозможности обеспечения нормативных уровней по любому фактору воздействия.

Санитарно-защитная зона (СЗЗ) - территория между границами промышленной площадки, складов открытого и закрытого хранения материалов и реагентов, предприятий сельского хозяйства, прочими источниками вредных выбросов и неблагоприятных физических воздействий и границей селитебной застройки, ландшафтно-рекреационной зоны, зоны отдыха, а также других территорий, используемых населением, с учетом перспективного развития. Является обязательным элементом любого

5

объекта - источника воздействия на среду обитания и здоровье человека и подлежит организации и благоустройству.

Нормативная санитарно-защитная зона – санитарно-защитная зона, предприятия, здания, сооружения и пр., размеры которой соответствуют требованиям действующих санитарных норм и правил.

Расчетная санитарно-защитная зона – санитарно-защитная зона предприятия, здания, сооружения и пр., размеры которой определяются расчетными методами по максимально удаленной от промплощадки изо-

1.2. ОбоснованиеАместаразмещенияпромышленногопредприятия

(климатические характеристикиДрайона строительства, данные инженер- но-геологических и гидрогеологических изысканий, сведения по рельефу

Цель работы: определить влияние климатических характеристик района строительства, градостроительной ситуации и транспортной системы на выбор места для строительства промышленного предприятия.

Задача работы: в этой работе следует привести исходные данные

местности).

Необходимо выполнить анализ градостроительнойИситуации, определить вид территориальной зоны участка строительства, градостроительные ограничения, транспортную доступность для обеспечения предприятия трудовыми ресурсами, сырьем и вывоза готовой продукции.

Климатические характеристики района строительства для выполнения работы принять по СП 131.13330.2012 «Строительная климатология. Актуализированная редакция СНиП 23-01-99* (с Изменением N 2)» [8].

6

Исходные данные

Студенту необходимо на основании предварительного ознакомления с заданной темой самостоятельно выбрать характер производств, определить их взаимосвязь, мощность предприятий, месторасположение и

достро тельной документации, в том числе правил и застройки и земле-

-в составе промышленногоАузла - ряда предприятий, имеющих технологическую взаимосвязь и расположенных на одной территории (тер- риториально-промышленных комплексовД) с целью объединения таких предприятий в части создания общей инфраструктуры, инженернотехнического и энергетического обеспечения, логистики, сырьевой базы, кадровых ресурсов и т.д.;

-в составе производственного кластера, т. е. предприятий одного профиля, расположенных на одной территорииИ.

Условием для создания кластеров являются близость сырьевой базы, наличие квалифицированных рабочих кадров, развитая транспортная инфраструктура и т. д.

Размещение предприятий обосновывается экономически, с учетом бережного отношения к природным комплексам, сельскохозяйственным угодьям, историческим и другим памятникам материальной культуры. В целях исключения вредного влияния на селитебную зону города промышленные предприятия располагают, как правило, с подветренной стороны по отношению к жилым районам с учетом преимущественного на-

правления ветров (розы ветров). Обязательным условием является назначение санитарно-защитной зоны вокруг территории предприятия.пользован я (ПЗЗ).

7

С местами расселения трудящихся предприятие соединяется удобной и кратчайшей связью таким образом, чтобы затраты времени на поезду составляли в среднем не более 30-40 мин.

Основными факторами, определяющими выбор окончательного решения по размещению предприятия, являются:

-характер производства (технологические требования), его мощ- СибАДИность и грузооборот;

-услов я транспортного обслуживания; -услов я энергоснабжения, водоснабжения и канализации;

-пр родные условия (топографические, геологические, климатические);

-градостро тельные тре ования (увязка с прилегающими района-

ми);

-прот вопожарные и санитарные требования; -услов я стро тельства, его очередность и перспективы дальнейше-

го разв т я.

Контрольные вопросы

1. Факторы, учет которых необходим при выборе места размещения промпредприятия по отношению к городской застройке.

2. Что такое промышленный узел?

3. Что такое производственный кластер?

1.3. Разработкаэскизагенеральногопланапромышленногопредприятия

Цель работы: Закрепление навыков и расширение теоретических знаний о методах формирования генерального плана промышленного предприятия, подготовка архитектурно-планировочных решений генерального плана.

Задача работы: выполнить эскизный проект генерального плана промышленного предприятия заданного профиля, на основе выбранного участка строительства, разработанной функциональной схемы. В эскизе отразить компоновку зданий сооружений, решения по внешнему и внутреннему транспорту, благоустройство и озеленение территории.

8

Исходные данные

Выбранный и согласованный с преподавателем участок строитель-

ства.

Функциональная схема предприятия, разработанная в соответствии с технологией производства и согласованная с преподавателем.

СибАДИТеоретическая часть

Про зводство является важной составляющей жизнедеятельности людей. Поэтому необходимо создавать для них благоприятную, ком-

фортную безопасную среду производства.

Промышленное предприятие – это целостный архитектурный объект. Арх тектурные решения их, имея некоторые особенности, тем не менее, осуществляются на тех же принципах, что и архитектура объектов

иного назначен я.

Арх тектура промышленного предприятия начинается, как прави-

ло, с предзаводской площади. На ней размещается здание заводоуправления друг е здан я и сооружения, имеющие непосредственную связь с городской территорией. На предзаводской площади предусматриваются места для парковки автомо ильного транспорта, места для отдыха, зеленые насаждения, здания и сооружения торговли и бытового обслуживания. Размеры предзаводской площади должны быть достаточными для одновременного пребывания большого количества людей.

Главный офис предприятия (заводоуправление) являясь архитектурной доминантой площади, вместе с тем, является связующим звеном между предприятием и городской средой. Архитектурный образ его должен иметь представительский характер, отражающий значимость предприятия.

Генеральный план определяет планировку, застройку и благоустройство территории предприятия, которые учитывают весь комплекс существующих заданных планировочных условий и ограничений, зависящих от градостроительной ситуации, окружающей природной среды, климата, технологии производства, системы транспорта. Зонирование территории промышленного предприятия производится с учетом передвижения людских и грузовых потоков, а также санитарных и противопожарных требований, т.е. по степени и характеру взаимных воздействий, вредностей и пожарной опасности производств. В этих целях цехи группируют на отельных участках или в отдельные корпуса по количеству выделяемых вредностей, производственному шуму, взрывопожароопасности.

9

Промышленное предприятие независимо от типа производства и его структуры состоит из группы объектов основного производства, обслуживания производства и обслуживания трудящихся. Объекты основного производства включают в себя цехи заготовительные, обрабатывающие и сборочные. Объекты обслуживания производства состоят из

Сгруппы зданий, входящих в систему технического обслуживания произ-

водства (транспорт, ремонт, энергия) и управление производством, осу-

ществляемого в зданиях административного назначения. Объекты об-

служ ван я трудящ хся включают в себя группу зданий санитарно-

гигиен ческого, коммунального и культурно-бытового назначения. вилоПлощадка предпр ят я по ее функциональному использованию, как пра-

, разделена на зоны: предзаводскую, производственную, подсобную и складскую. Это нео ходимо для снижения отрицательного воздействия про зводственных вредностей на воздушную среду предприятия и жилую среду города. Взаимное размещение отдельных производств осуще-

тивопожарныхбтре ований, но не менее 9 м [4]. Административнобытовой корпус размещаетсяАне лиже 12 м от промышленного здания. АБК необходимо размещать относительно производственного корпуса с учетом розы ветров и санитарной характеристики производственного про-

ствляется с учетом господствующих ветров [8].

Расстоян е между зданиями на генплане назначается с учетом про-

цесса. В случае проектирования здания с большими тепловыделениями и вредностями АБК следует располагать с наветренной стороны.

застройки более 10000 м2 илиДшириной более 100 м, подъезд пожарных автомобилей должен быть обеспечен со всехИсторон. Радиусы закругления проезжей части дорог должны быть не менее 6 м.

К зданиям и сооружениям должен быть обеспечен подъезд пожар-

ных автомобилей: с одной стороны - при ширине здания или сооружения

до 18 м и с двух сторон - при ширине более 18 м. К зданиям с площадью

Площадь участков предназначенных для озеленения в пределах ограды предприятия следует определять из расчета не менее 3 м на одного работающего в наиболее многочисленной смене. Предельный размер участков, предназначенных для озеленения, не должен превышать 15% площадки предприятия.

Расстояние от зданий и сооружений до деревьев и кустарников следует принимать не менее: ствол дерева от стены здания - 5м, оси железнодорожного пути - 5м, опоры или мачты 4м, края тротуара - 0,7м, бортового камня - 2м. Кустарник от стены здания - 1,5м, оси железнодорож-

10

ного пути - 3,5м, края тротуара - 0,5м бортового камня - 1,2м. Расстояния между деревьями - 3м, кустарниками - 0,4м.

Точная привязка зданий и сооружений на чертеже и вынос их в натуру осуществляется с помощью строительной геодезической сетки (размер на чертеже 10хl0 см) или принятого разбивочного базиса. За начало координат принимается условно точка, которая находится ниже и левее

СибАДИчертежа предприятия, что обеспечивает только положительные значения коорд нат. Оси стро тельной геодезической сетки обозначают буквами

и Б они могут быть повернуты относительно сторон света.

Пр мер оформления генерального плана благоустройства и озеленения см. р с. 1.

Рис. 1. Пример оформление генплана благоустройства и озеленения

Особое внимание следует уделять плотности застройки. Плотность застройки определяется в процентах как отношение площади застройки к площади предприятий в ограде с включением площади, занятой веером железнодорожных путей. Минимальная плотность застройки площадок промышленных предприятий по отдельным отраслям составляет 45-55%. Технико-экономические показатели генплана включают: площадь зе-

11

мельного участка, площадь застройки, удельные показатели озеленения, асфальтирования и т.п.

Порядок выполнения работы

Работа состоит из двух частей: графической и текстовой.

1. Графическую часть выполнить на листе формата А2. На чертеже показать ситуационный план с указанием места размещения проек-

СибАДИсодержание; - текстовую часть.

тируемого предпр ятия. Основной чертеж генерального плана разработать в масштабе 1:500 (1:1000).Дать экспликацию проектируемых зда-

Пример выполнения работы см. приложение № 1.

12

Контрольные вопросы

1. Какие требования надо учитывать при назначении расстояний между зданиями и сооружениями?

2. Какие требования по обеспечению подъезда пожарных машин

к зданиям и сооружениям промышленных предприятий?

СибАДИ преподавателем.

3. Какие виды транспорта предусматриваются для внутриплощадочных перевозок?

4. Что такое плотность застройки?

5. Как ми спосо ами осуществляется разделение транспортных и людск х потоков?

Ла ораторная работа № 2

ОБЪЕМНО-ПЛ НИРОВОЧНЫЕ И АРХИТЕКТУРНО-КОМПОЗИЦИОННЫЕ РЕШЕНИЯ

ПРОМЫШЛЕННЫХ ЗДАНИЙ

2.1. Разработкафункциональнойсхемыпромышленногопредприятия

Цель работы: Закрепление и расширение теоретических знаний об общих вопросах разработки функциональной схемы промышленного

предприятия.

Задача работы: на основе определенной технологической схемы производства разработать функциональную схему предприятия, учитывая при этом принцип зонирования, требования взрыво-пожарной и са-

нитарно-эпидемиологической безопасности.

Порядок выполнения работы

Функциональная схема промышленного предприятия разрабатывается на основе технологической схемы производства и определяет систему взаимосвязей между основным и вспомогательным производством, объектами обслуживания.

13

Работа проводится в следующей последовательности:

1. На основании технологической схемы производства разработать функциональную схему предприятия. На схеме показать функцио- нально-технологические связи между участками основного, вспомогательного производства, обслуживающих объектов.

2.2. Разработкао ъемно-планировочногорешенияпроизводственного зданиянаосноветехнологическогопроцесса

Цель работы: знакомство с технологическим проектированием на уровне технологической схемы, знакомство с основами пространственного зонирования, а также подготовка объемно-планировочных решений для эскизного архитектурного проекта производственного здания.

Задача работы: на основании выданного задания разработать варианты объемно-планировочных схем производственного корпуса или цеха, учитывая функциональные, технические, архитектурнохудожественные экономические требования.

Исходные данные

Задание на разработку проекта включает следующие исходные дан-

ные:

• назначение предприятия

• вид выпускаемой продукции, мощность

• район строительства

•функциональная схема предприятия.

14

Теоретическая часть

Проектирование производственных зданий осуществляется с соблюдением требований пожарной безопасности СП 1.13130.2009 [1],

П 2.13130.2012 [2], СП 4.13130.2013 [3].

В основе объемно-планировочного решения промышленного здания лежит технологический процесс производства. В одних условиях СибАДИрешающими могут быть требования, связанные с обеспечением искусственного м крокл мата (например, кондиционирование в цехах прецизионных про зводств), в других требования, связанные с обеспечением естественного м крокл мата (аэрация в горячих цехах); в одних случаях габар ты здел й определяют необходимое пространство (самолетосбо-

рочные цеха) га ар ты о орудования (прокатные цеха).

В процессе ра оты над о ъемно-планировочным решением в первую очередь нео ходимо выявить кратчайшие функциональные связи между помещен ями, которые послужат обоснованием для группировки помещен я в плане по высоте здания. Кроме того, нужно определить требован я, предъявляемые к ограждающим конструкциям, температур- но-влажностному и светотехническому режимам помещений. На основе этого производится разра отка вариантов заданного проектного решения в карандаше от руки в масшта е, как правило, 1:200. В первую очередь прорабатываются эскизы поэтажных планов и общее объемнопространственное решение здания в виде единого или сочетания нескольких объемов (симметричное или асимметричное) и т.п.

Важное значение в проектировании имеет принцип унификации объемно-планировочных решений зданий, который преследует цель получения лучших архитектурно-конструктивных решений и способствует повышению их гибкости или универсальности.

Успешное формирование промышленного здания и его внутренней среды предопределяются характером зонирования производственных помещения и участков, отделений цехов с их технологическими процессами в пространстве производственного здания.

Эвакуационные выходы из зданий помещений проектируются с учетом категорий помещений, степени огнестойкости здания и плотности людского потока в общем проходе в чел./м2.

Нормативные требования к проектированию производственных зданий изложены в СП 56.13330.2011 [7].

15

Контрольные вопросы

1. Что служит основой для разработки объемно-планировочных решений производственного здания?

2. В каких целях осуществляется унификация объемнопланировочных решений?

2.3. Разра откаархитектурногоэскизапроизводственногоздания

Цель работы: Закрепление навыков и расширение теоретических знан й о методах о ъемно-планировочных и архитектурнокомпоз ц онных решениях промышленного предприятия.

Задача ра оты: на основании выданного задания разработать архитектурный эск з про зводственного корпуса или цеха, учитывая функциональные, технические, архитектурно-художественные экономические требования.

Исходные данные

Задание на разра отку проекта включает следующие исходные дан-

ные:

• назначение предприятия

• вид выпускаемой продукции, мощность

• район строительства

• функциональная схема предприятия.

Теоретическая часть

Промышленное предприятие – это целостный архитектурный объект. Архитектурные решения промышленных предприятий, имея некоторые особенности, тем не менее, осуществляются на тех же принципах, что и архитектура объектов иного назначения.

Промышленные здания могут иметь как фронтальносимметричные, так и фронтально-ассиметричные композиции. При проектировании следует стремиться к простым, лаконичным и четким композиционным решениям. Для объёмно-планировочных и конструктивных решений промышленных зданий характерны крупные формы элементов несущих и особенно ограждающих конструкций. Крупные элементы фа-

16

сада, масштабно взятые по отношению к окружающей застройке, нередко позволяют достигнуть выразительной архитектуры здания. Большая протяженность многих промышленных зданий часто вынуждает в композиции прибегать к многократной повторяемости одного и того же элемента. При решении подобных композиций используют прием ритмического, метрического ряда. Ритмичные членения фасада могут быть образованы чередованием глухих и остекленных участков стены, несущих конструкц й покрыт я, повторением одинаковых объёмов (блоков) зданий т. д.

ний, особенно при ленточном и сплошном остеклении, вызывает впечат-

ление монотонностиби одноо разия. Поэтому для повышения архитектурной выраз тельности здания прибегают к контрастам, образованным отдельными элементами фасада. Контрастными могут быть решения главного и торцового фасадов производственного и вспомогательного зданий. Могут ыть также выделены ворота, жалюзи, вентиляционные шахты и другие технологические элементы.

ют, кроме того, путёмАиспользования таких композиционных средств, как малые архитектурные формы: светильники, флагштоки и др., а также

Большое значение в формированииДархитектурно-художественного образа здания играют новые строительные материалы. Применение для стеновых панелей и оконных заполнений алюминия, нержавеющей стали, медных сплавов, эмалей, стекла, пластиков и других новых материалов придаёт внешнему виду здания индивидуальный характер, особую

Архитектурной выразительности промышленных зданий достига-

цвет, фактура материала и средств монументального искусства.

архитектурную выразительность.

Архитектурно-художественная выразительностьИкаждого промышленного здания должна быть композиционно увязана и согласована с ар- хитектурно-художественным решением всех сооружений промышленного предприятия. Достижение архитектурно-художественного единства - одно из основных требований, предъявляемых к внешнему облику промышленных зданий.

17

Кроме технологического процесса, на внешний облик промышленных здания оказывают инженерные сооружения специального назначе-

ния (бункера, эстакады и пр.), выведенные наружу элементы технологического оборудования, конструктивные элементы, назначение и формы которых обусловлены технологическим процессом (рампы, козырьки над ними, места ввода коммуникаций и т.п.).

СибАДИчают расположен е отдельных чертежей с учетом масштаба и необходимых мест для выносных, размерных линий и пояснительных надписей. Вначале наносят раз ивочные оси, затем строят основные контуры, а после этого чертежи детализируют. Размеры на всех чертежах указывают в миллиметрах, высотные отметки - в метрах. Отметки выше уровня чистого пола первого этажа (отметка 0.000) проставляют со знаком «плюс», ниже - со знаком «минус».

Порядок выполнения работы

Чертежи лабораторной работы выполняются на двух листах формата А2 (420х594 мм). Лист должен иметь рамку, линии которой отстоят от краев с трех сторон на 5 мм, а слева на 20 мм. В нижнем углу листа располагается основная надпись размером 185х55 мм. Оформление чертежей выполняются с учетом тре ований ГОСТ 21.1101-2013 [12] и 21.501-

2011 [13] [14].

Для равномерного заполнения листа предварительно на нем наме-

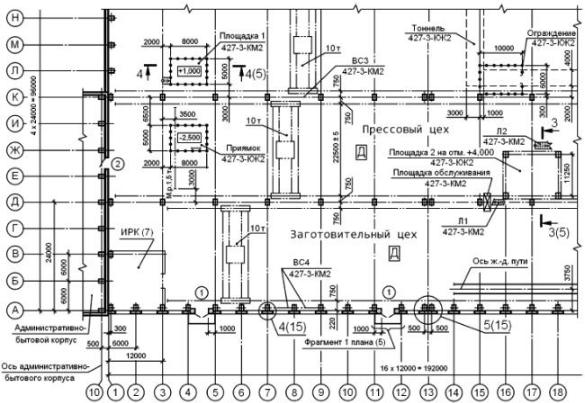

План цеха. План цеха изображают в виде горизонтального разреза на уровне, находящемся в пределах дверных и оконных проемов. При многоярусном расположении окон в пределах этажа на плане наносят оконные проемы нижнего яруса. Если вышележащие ярусы оконных проемов по размерам или разбивке отличаются от нижнего, то можно по периметру плана располагать горизонтальные сечения стен по проемам вышележащих ярусов.

Ворота, двери, лестницы, перегородки, рельсовые пути, проемы, подъемно-транспортное оборудование и т. д. изображают условными обозначениями. В случае необходимости указывают зону действия крана.

Площадки антресоли, расположенные на высоте более 2 м от уровня пола, показывают штриховой линией в виде перекрещенного контура. На планах вспомогательных зданий и помещений показывают расположение шкафов, вешалок и другого оборудования бытовых помещений. Встроенные и пристроенные вспомогательные помещения, площадки, антресоли и другие участки здания (сооружения), на которые выпол-

18

няют отдельные чертежи, на общих планах показывают схематично с ссылкой на соответствующие чертежи.

На план наносят: разбивочные оси здания (сооружения); отметки уровней чистых полов (при расположении полов на одном уровне их отметки не проставляют); толщину стен и перегородок, их привязку к разбивочным осям или к поверхности ближайших конструкций; размеры и

СибАДИпривязку проемов и отверстий в стенах и перегородках (для проемов с четвертями размеры показывают по наружной стороне стены; размеры дверных проемов в перегородках на плане не показывают); оси рельсовых путей монорельсов и их привязки к разбивочным осям; уклоны полов; размеры пр вязку каналов, лотков и трапов, устраиваемых в конструкц пола; на менования помещений или технологических участков с указан ем категор производств по взрывной, взрывопожарной и пожарной опасности.

Размерные л н и наносятся вне контура изображения. Расстояние размерной л н от параллельной ей линии контура должно быть 12-16 мм, а между размерными линиями 6-8 мм. На первой размерной линии проставляют размеры дверных, оконных проемов, простенков между ними. На второй размерной линии – расстояние между смежными разбивочными осями и на третьей линии – размеры между крайними осями. Внутренние размеры помещений, толщины перегородок и внутренних стен проставляют на внутренних линиях, которые проводят на расстоянии не менее 8-10 мм от стены или перегородки.

На плане намечают линии поперечного и продольного разрезов, проходящие по лестнице и основным помещениям проектируемого здания. Масштаб на плане не указывают. Толщину наружных стен проставляют на плане этажа по результатам теплотехнического расчета.

Допускается приводить наименования помещений и категории производств в экспликации с нумерацией помещений на плане. Номера помещений участков проставляют на плане в кружках диаметром 6 - 8 мм.

Нумерация помещений в чертежах архитектурно-строительных решений должна совпадать с нумерацией помещений в других рабочих чертежах.

19

СибАДИРис. 1. План цеха

Разрезы. Положение разрезов принимают, как привило, с таким расчетом, чтобы в изо ражении попадали проемы окон, наружных ворот и дверей. По участкам, осо енности которых не выявлены в основных разрезах, приводят местные (дополнительные) разрезы.

Проемы, лестницы, подъемно-транспортное оборудование изображают условными обозначениями. Железнодорожные пути на разрезах не показывают.

Наружные стены подвалов изображают контуром. На разрезах зданий без подвалов показывают только фундаментные балки или верх ленточных фундаментов. Пол на грунте изображают одной сплошной основной линией, пол по перекрытию кровлю одной сплошной тонкой линией независимо от числа слоев в их конструкции. Конструкцию покрытия указывают в выносной надписи как для многослойной конструкции.

Из видимых элементов на разрезах показывают только находящиеся непосредственно за плоскостью разреза колонны, фермы, балки, подъ- емно-транспортное оборудование, открытые лестницы и площадки.

Допускается использование разрезов в качестве фасадов внутренних стен.

На разрезы наносят: разбивочные оси; отметки уровня земли, чистого пола этажей и площадок; отметку низа несущих конструкций по-

20

крытия одноэтажных зданий (сооружений) и низа настила (плиты) покрытия верхних этажей многоэтажных зданий (сооружений); размеры проемов и отверстий в стенах и перегородках. Для проемов с четвертями размеры показывают по наружной стороне стены; отметки верха стен, верха карнизов, уступов стен, подошвы заделываемых в стены элементов конструкций, головки рельсов крановых путей и т. п.; расстояния между

СибАДИразбивочными осями и привязку наружных стен к крайним разбивочным осям.

На разрезах ли на узлах разрезов проставляют марки многоярусно расположенных перемычек, элементов лестниц, опирающихся непосредственно на кладку стен, и парапетных плит.

Рис. 2. Разрез

Фасады. В наименовании фасада указывают крайние разбивочные оси изображенного на чертеже участка.

На фасады наносят: разбивочные оси, проходящие в характерных местах фасадов (крайние, у деформационных швов, в местах уступов в плане и перепадов высот здания или сооружения, у торцов фонарей и т. п.); отметки уровня земли, верха стен, низа и верха проемов расположенных на разных уровнях элементов фасадов; размеры привязку элементов, не выявленные на чертежах планов и разрезов, например длину козырьков, размеры мелких проемов и отверстий.

21

СибАДИРис. 3. Фасад

План кровли. На плане кровли показывают фонари, ендовы и водосточные воронки, парапеты, металлические ограждения, деформационные швы, пожарные лестницы, санитарно-технические и технологические устройства.

На план кровли наносят: разбивочные оси, проходящие в характерных местах кровли (крайние, у деформационных швов, в местах уступов в плане перепадов высот здания или сооружения, у водосточных воронок, у торцов фонарей и т. п.); осевые размеры здания (сооружения); обозначения уклонов; схематический поперечный профиль кровли; марки пожарных лестниц прочее.

Рис. 4. План кровли

Узлы. Узлы разрабатывают по заданию руководителя проекта. Узлы могут сопровождаться дополнительными видами, разрезами, деталями, уточняющими узлами в том же или увеличенном масштабе. Их размещают на листе с основным изображением узла в проекционной связи с ним.

22

На узлах и деталях приводят:

•конструктивные, монтажные и соединительные элементы с их маркировкой, сварные швы;

•разбивочные оси, строительные и монтажные размеры.

сылки на узел или фрагмент отмечают на плане или разрезе замкнутой сплошной тонкой линией (окружностью или овалом) с указанием СибАДИна полке линии-выноски порядкового номера или буквенного обозначе-

ния выносного узла.

Пояснительная записка

Объем поясн тельной записки – до 35 страниц писчей бумаги формата А4 (297х210). Текст записки должен быть оформлен: шрифт – Times New Roman, кегель – 14, междустрочный интервал одинарный, абзацный отступ – 1,25см. Основной текст выравнивается по ширине страницы, обязательно включение автоматической расстановки переносов, за исключен ем заголовков слов из прописных букв. Листы пояснительной записки должны ыть о рамлены рамкой со штампом, отстоящей от внешней стороны л ста слева на 20 мм, от других сторон на 5 мм. Первый штамп выполняют размерами 55х185 мм, последующие – 15х185 мм.

Пример выполнения ра оты см. приложение 3.

Контрольные вопросы

1. Основные принципы формирования архитектурнохудожественной композиции промышленных предприятий.

2. Какими приемами может быть достигнута архитектурная выразительность промышленного здания?

3. Роль новых строительных материалов в формировании архитектурного облика промышленного здания.

23
