10. Проектирование строительных генеральных планов
10.1 . Общие сведения
Стройгенплан характеризует полноту и качество организационных мероприятий на объектах строительства. Назначение стройгенплана заключается в создании необходимых условий для труда строителей, механизации работ, приемки, хранения и укладки в дело конструкций и материалов, обеспечения работ водными и энергетическими ресурсами.
тройгенплан надо проектировать в соответствии с генеральным планом, разработанным в архитектурно-планировочной части. Проектирование начинается с переноса сетки квадратов, реперов постоянных коммуникаций. Затем наносят строящиеся объекты и имеющ еся на стро тельной площадке здания и сооружения.
На стройгенплане должны быть нанесены: строящиеся объекты и имеющиеся на |
|
строительной площадке здан я и сооружения; постоянные дороги и подъезды, исполь- |
|
Сзуемые в пер од стро тельства; временные дороги и переезды; механизированные ус- |
|
тановки, механ змы |
ашенные краны с путями или пути перемещения стреловых |
кранов; склады для хранен я строительных материалов, изделий, инвентаря, инстру- |
|
б |
|
мента; площадки для пр ема раствора и етона; площадки (полигоны) укрупнитель- |
|
ной сборки; временные здан я и сооружения; временные и используемые в период |
|
строительствасетипостоянные водопровода, канализации, электроснабжения, газо- |
|
снабжения и др.; прожекторы для освещения строительной площадки; пожарные гид- |
|
|
А |
ранты и места расположен я щитов с пожарным инвентарем; площадки для отдыха рабочих; ограждения строительной площадки с указанием въезда и выезда; ограждения опасной зоны.
10.2. Принципы проектирования строительных генеральныхДпланов
Строительный генеральный план (стройгенплан, СГП) является важным документом проекта производства работ (ППР). Он представляет собой план строительной площадки, на котором, кроме проектируемых и существующих постоянных зданий и
-объем строительства временных сооружений долженИбыть минимальным;
-имеющиеся на строительной площадке здания и сооружения, подлежащие сносу, использовать в период строительства в качестве временных сооружений;
-размещать временные здания и сооружения, соблюдая правила техники безопасности и противопожарные нормы;
-временные здания и сооружения располагать так, чтобы они были удобны при эксплуатации;
-протяженность временных сетей водо- и энергоснабжения должна быть минимальной;
-временные здания и сооружения предусматривать инвентарными, передвижными;ствоций
27
-временные дороги, склады и площадки укрупнительной сборки надо размещать так, чтобы число перегрузок и перемещений строительных грузов на площадке было минимальным.
Исходными данными для составления СГП служат:
- генеральный план участка с нанесенными на нем имеющимися и проектируемыми
|
зданиями, а также сетями подземных коммуникаций; |
С |
|
- календарный план или сетевой график со сводным графиком потребности в рабо- |
|
|
чих; |
- |
перечень кол чество стро тельных машин и механизмов; |
- ведомость потребности в строительных конструкциях, изделиях и материалах; |
|
- |
Проектирован |
перечень, кол чество размеры временных зданий, сооружений и складов; |
|
- нормативные данные по проектированию стройгенпланов. |
|
|
тройгенпланы могут разра атываться на разные периоды строительства. |
|
е дорог. Для транспортировки конструкций и материалов необхо- |
|
б |
димо в максимальной степени спользовать постоянные дороги.
Временные вневнутр площадочные дороги следует предусматривать при невозможности использован я постоянных дорог. Временные дороги строят одновременно с постоянными, форм руя ед ную транспортную сеть.
При трассировке дорог должныАвыдерживаться указанные ниже расстояния: между дорогой и складской площадкой – 0,5–1 м; дорогой и подкрановыми путями – 6,5–12,5 м; дорогой и осью железнодорожных путей – 3,75 м; дорогой и забором – не менее 1,5 м.
Кроме того, нужно со людать следующие требования:
-ширина временных дорог при одностороннем движении должна быть 3–4 м, при двухстороннем – 5–8 м;
-радиус закругления внутриплощадочных дорог принимается в зависимости от вида транспортных средств и габаритов перевозимых конструкций в пределах 12–30 м; при минимальном радиусе закругления ширина проезда 3,5 м недостаточна для движения автомобильных проездов, и ее надо расширить до 5 м (рис. …);
-при одностороннем движении между дорогой и складами нужно оставлять полосы шириной не менее 3 м для стоянки транспорта под разгрузкой;
-дороги целесообразно делать кольцевыми, а при необходимости тупиков следует предусматривать для разворота машин площадки размерами не менее 12×12 м;
-при монтаже непосредственно с транспортных средств («с колес») целесообразно
внутриплощадочные дороги располагать вне зоны действия крана, а для разгрузки расширять дорогу в зоне его действия. И
28
С |
|
и |
|

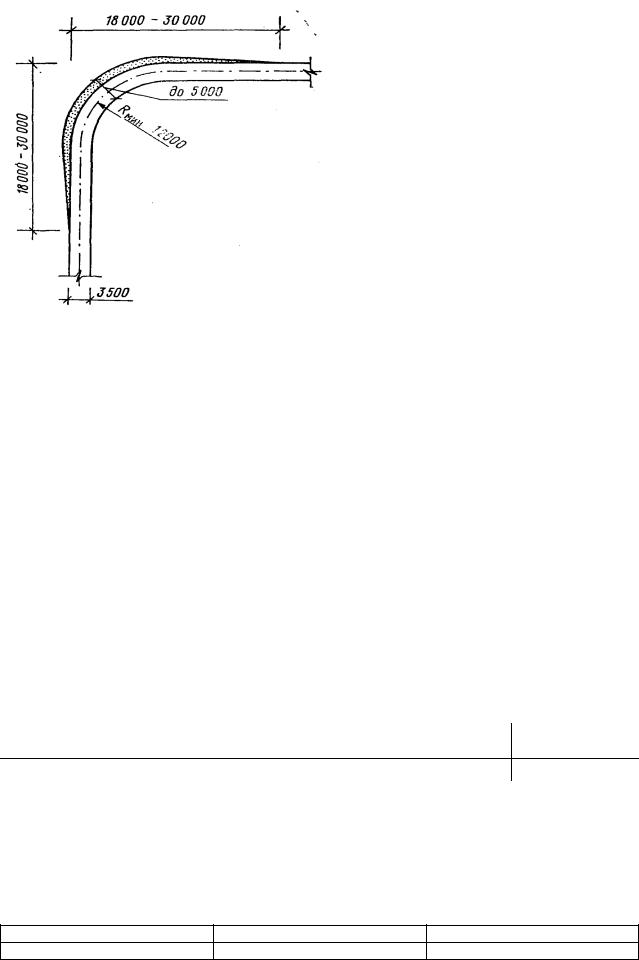

Р с.10.1 |
Схема уширения дороги при повороте с углом 90 о |
габар |
|
10.3. Граф ческое оформление стройгенпланов |
|
Стройгенплан выполняется на листе формата А1 или А2 (по требованияс задания). |
|
В зависимости от |
тов строящегося здания и размеров строительной площадки |
он вычерчивается в масшта е 1:200–1:500.
сти. Вначале надо установитьАмасштаб. Затем на лист наносят архитектурностроительную часть здания. После этого определяют места установки и пути движения монтажных кранов, зоны их действия; намечают места размещения складов и открытых площадок для хранения конструкций, материалов, приема бетонной смеси и раствора. Затем трассируют временные дороги, въезды и выезды. После этого размещают временные здания и сооружения, изображают все коммуникации согласно условным обозначениям (см. приложение ).
Вычерчивание стройгенплана рекомендуется выполнять в такой последовательно-
Коммуникации вычерчивают: существующие – тонкими линиями, проектируемые
– толстыми. На вычерченных зданиях и сооружениях ставят цифры и составляют экспликацию в табличной форме.
|
|
|
|
Д |
Таблица 10.1 |
|||
|
|
|
|
|
|
|||
|
|
Экспликация стройгенпланов |
|
|
|
|||
|
№ п. п. |
Здания и соору- |
|
Единица |
Количество |
Площадь |
|
|
|
жения |
|
измерения |
единиц |
|
|||
|
|
|
|
|
|
|||
|
|
|
|
|
И |
|
||
|
На листе стройгенплана нужно поместить таблицу наиболее тяжелых грузов, при- |
|||||||
меняемых в ходе строительства (табл. |
). Необходимо также показать схемы склади- |
рования сборных конструкций, предусмотренных проектом. Компоновка листа стройгенплана дана на рис.
Таблица10.2
Масса монтируемых элементов
Конструкции |
Единица измерения |
Масса |
Колонна |
т |
|
29
11. Выбор монтажного крана.
Привязка строительных монтажных кранов и механизмов
Выбор грузоподъемного крана для строительства объекта осуществляется по трем основным параметрам: грузоподъемности, вылету стрелы и высоте подъема груза (конструкции монтажного элемента), а также по экономическим показателям.
Грузоподъемность крана - груз полезной массы, поднимаемый краном и подвешенный при помощи съемных грузоподъемных приспособлений или непосредственно к несъемным грузоподъемным приспособлениям. У стреловых поворотных кранов должна быть обеспечена возможность подъема груза при всех положениях поворотной части.
У некоторых кранов мпортного производства (Крупп, Колус) в массу поднимаемо-
го груза вход т масса крюковой обоймы. Этот параметр определяется по справочни- |
||
масса приспосонавесных монтажных |
лений, закрепляемых на монтируемой конст- |
|
кам в зависимости от вылета |
длины стрелы, крана, высоты подъема крюка, высоты |
|
Сздания, расстоян я от крана до |
лижайшей стены или выступающей части здания и |
габаритов крана с учетом нтервала езопасности.
Требуемая грузоподъемность крана на соответствующем вылете определяется по
необход рины и высоты здания по массеАнаи олее удаленной и тяжелой конструкции. Длина
массе наиболее тяжелого |
груза со съемными грузозахватными приспособлениями |
(грейфера, электромагн та, траверс, стропов и т.п.). В массу груза включаются также |
|
рукции до ее подъема, конструкций усиления жесткости груза. |
|
Вылет стрелы |
мая высота подъема груза устанавливаются исходя из ши- |
стрелы крана принимается по его параметрам, приведенным в справочниках.
Грузоподъемность крана (Q) должна ыть больше или равна массе поднимаемого
груза Ргр, плюс масса грузозахватного приспособления Ргр.пр., плюс масса навесных Д
монтажных приспособлений Рнм.пр., плюс масса конструкций усиления жесткости поднимаемого элемента Рк.у.
Q = Prp. + Ргр.пр. + Рнм.пр. + Рк.у.
Для кранов с переменным вылетом грузоподъемность зависит от вылета.
Необходимый рабочий вылет R определяется расстоянием по горизонтали от оси вращения поворотной части кранаp до вертикальной Иоси грузозахватного органа как
показано на рисунке 6, т.е. по вылету стрелы, а также в зависимости от габаритов грузоподъемного крана и ширины колеи подкрановых путей определяется ось передвижения крана относительно строящегося здания.
Требуемая высота подъема hп определяется от отметки установки грузоподъемных машин (кранов) по вертикали и складывается из следующих показателей: высоты здания (сооружения) от нулевой отметки здания с учетом отметок установки (стоянки) кранов до верхней отметки здания (сооружения) (верхнего монтажного горизонта) hз, запаса высоты, равной 2,3 м из условий безопасного производства работ на верхней отметке здания, где могут находиться люди, максимальной высоты перемещаемого груза hrp (в положении, при котором производится его перемещение) с учетом закрепленных на грузе монтажных приспособлений или конструкций усиления, длины (высоты) грузозахватного приспособления hrp.пp. в рабочем положении как показано на рисунках 6, 7, 8.
30
hп. = [(hз ± n) + hrp. + hгр.пр. + 2,3], м
где n - разность отметок стоянки кранов и нулевой отметки здания (сооружения).
Расстояния между выступающими частями передвигающегося по наземным рельсовым путям крана (его поворотной или другой наиболее выступающей частью) и внешним ближайшим контуром здания (сооружения), включая его выступающие части (козырьки, карнизы, пилястры, балконы и т.п.) или временные строительные приспособления, находящиеся на здании или у здания (строительные леса, выносные площадки, защитные козырьки и т.п.), а также строениями, штабелями грузов и другими предметами, должны составлять согласно ст. 2.18.6 «Правил...» Госгортехнадзора России от
уровня земли |
ли рабоч х площадок на высоте до 2000 мм не менее 700 мм, а на вы- |
соте более 2000 мм - не менее 400 мм соответственно рисунку 6. Для кранов с пово- |
|
ротной башней |
ч слом секц й в башне более двух это расстояние принимается не |
при |
|
менее 800 мм по всей высоте ввиду возможного отклонения башни от вертикали. |
|
СРасстояние по верт кали от консоли противовеса или от противовеса, расположен- |
|
ного под консолью башенного крана, до площадок, на которых могут находиться лю- |
|
ди, должно быть не менее 2000 мм. |
|
|
б |
Приближен е к здан ю (сооружению) приставного крана определяется минималь- |
|
ным вылетом, |
котором о еспечивается монтаж ближайших к башне крана конст- |
руктивных элементов здан й с учетом размеров фундамента крана и условий крепления крана к здан ю, в каждом конкретном случае определяемых расчетом специали-
зированной орган зац . |
А |
|
Расстояние между поворотной частью стреловых самоходных кранов и строениями, штабелями грузов, лесами и другими предметами должно быть не менее 1 м, как показано на рисунке 7.
Приближение кранов к неукрепленным откосам котлованов, траншей или других
выемок при ненасыпном грунте разрешаетсяДтолько за пределами призмы обрушения
грунта и определяется расстоянием по горизонтали от основания откоса котлована (выемки):
- до нижнего края балластной призмы рельсового кранового пути согласно рисунку 8 и таблице 1.
- для стреловых кранов - до ближайших опор согласно рисунку 9 и таблице 3. И
31
С |
|
|
|
|
|
|
|
|||
|
ПривязкаРс. 6. |
ашенного крана к зданию |
|
|
||||||
|
|
б |
|
|
|
Таблица 3 |
||||
|
|
М н мальные расстояния по горизонтали от основания откоса выемки |
|
|||||||
|
|
|
|
А |
|
|
||||
|
|
|
|
до лижайших опор машины |
|
|
||||
|
(СП 49.13330.2012 Безопасность труда в строительстве, актуализированная |
|
||||||||
|
|
|
|
ред. СНиП 12-03-2001 п. 7.2.4) |
|
|
||||
|
Глубина выемки, м |
|
|
|
Грунт ненасыпной |
|
|
|||
|
песчаный |
|
супесчаный |
|
суглинистый |
глинистый |
||||
|
|
|
|
|
||||||
|
|
|
|
|
|
Д |
|
|
||
|
1,0 |
|
|
1,50 |
|
1,25 |
1,00 |
|
1,00 |
|
|
2,0 |
|
|
3,00 |
|
2,40 |
|
|
|
|
|
|
2,00 |
|
1,50 |
||||||
|
3,0 |
|
|
4,00 |
|
3,60 |
|
|
|
|
|
|
3,25 |
|
1,75 |
||||||
|
4,0 |
|
|
5,00 |
|
4,40 |
|
|
|
|
|
|
4,00 |
|
3,00 |
||||||
|
5,0 |
|
|
6,00 |
|
5,30 |
|
4,75 |
|
3,50 |
|
И |
|
Примечание - При глубине выемки более 5 м расстояние от основания откоса выемки до бли- |
|
|
жайших опор крана определяется расчетом. |
|
|
|
|
|
Наибольшую крутизну откосов котлованов, траншей и других временных выемок, устраиваемых без крепления в нескольких грунтах, находящихся выше уровня грунтовых вод, следует принимать по таблице 4.
32
|
|
Крутизна откосов котлованов, траншей и других выемок в нескальных |
Таблица 4 |
||||||||||
|
|
|
|
|
|
|
|||||||
|
|
|
|
грунтах выше уровня грунтовых вод |
|
|
|
|
|
||||
|
|
(СП 48.13330.2011 с изм. от27.02.2017 актуал. ред. СНиП 12-04-2002 п. 5.2.6) |
|||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
Крутизна откоса (отношение его высоты к заложению) при |
|
|||||||
|
|
Виды грунтов |
|
глубине выемки, м, не более |
|
|
|
|
|
||||
|
|
|
|
|
1,5 |
|
3 |
|
5 |
|
|
|
|
|
Насыпные слежавшиеся |
|
1:0,67 |
|
1:1 |
|
1:1,25 |
|
|
|
|
||
|
С |
|
|
|
|
|
|
|
|
|
|
||
|
Песчаные |
|
|
1:0,5 |
|
1:1 |
|
1:1 |
|
|
|
|
|
|
упесь |
|
|
1:0,25 |
|
1:0,67 |
|
1:0,85 |
|
|
|
|
|
|
углинок |
|
|
1:0 |
|
1:0,5 |
|
1:0,75 |
|
|
|
|
|
|
Глина |
|
|
1:0 |
|
1:0,25 |
|
1:0,5 |
|
|
|
|
|
|
Лессовые |
|
|
1:1 |
|
|
|
|
|
|
|
|
|
|
|
|
1:0,5 |
|
1:0,5 |
|
|
|
|
||||
|
|
Крутизна |
|
|
|
|
|
|
|
|
|
||
|
Примечан |
я 1. При напластовании различных видов грунта крутизну откосов для всех пластов |
|
|
|||||||||
|
надлежит назначать по на менее устойчивому виду от обрушения откоса |
|
|
|
|
|
|||||||
|
2. К неслежавш мся насыпным относятся грунты с давностью отсыпки до 2-х лет для песчаных; |
|
|
||||||||||
|
до 5-ти лет для пылевато-гл н стых грунтов. |
|
|
|
|
|
|
|
|||||
|
3. |
|
откосов выемок глу ной олее 5-ти м во всех случаях и глубиной менее 5 м при гид- |
|
|
||||||||
|
|
|
б |
|
|
|
|
|
|
|
|||
|
рогеологическ х услов ях |
в дах грунтов не предусмотренных СНиП, а также откосов, подвер- |
|
|
|||||||||
|
гающихся увлажнен ю, должны устанавливаться проектом. |
|
|
|
|
|
|
|
|||||
|
|
Расчетная дл на подкранового пути корректируется исходя из минимальной дли- |
|
|
|||||||||
|
ны одного звена - 12,5 м с учетом тре ования норм не менее двух звеньев (25 м). В |
||||||||||||
|
случае устройства пути |
А |
|
|
|
|
|
||||||
|
з одного звена при стесненной строительной площадке, гру- |
||||||||||||
|
зоподъемность крана определяется исходя из условия его работы без передвижения. |
||||||||||||
|
Кран, установленный на таком пути, является стационарным. |
|
|
|
|
|
|||||||
|
|
|
|
|
Д |
|
|
|
|
|
|||
|
|
|
|
|
|
|
И |
Рис.7. Привязка стрелового крана к зданию
33
Си б Рис. 8. УстановкаАашенного крана у откоса котлована
Д И Рис. 9.Установка стрелового крана у откосов выемки
При привязке стреловых башенных кранов с поворотной башней для возведения надземной части здания (сооружения) расстояние (Sк) от оси вращения крана до ближайшей оси здания (сооружения) как показано на рисунках 6 и 7 определяется наибольшей суммой расстояний от оси здания до его выступающих частей (а) и габарита приближения (п) плюс величина габарита поворотной части крана (Rп)
S = a + п + Rп
34
Примечание. Сумма а + п для башенных кранов определяется с учетом п. 3.5 и принимается наибольшей.
При привязке стреловых башенных кранов с поворотной башней для возведения надземной части здания (сооружения) расстояние (Sк) от оси вращения крана до ближайшей оси здания (сооружения) как показано на рисунках 6 и 7 определяется наибольшей суммой расстояний от оси здания до его выступающих частей (а) и габарита приближения (п) плюс величина габарита поворотной части крана (Rп)
С |
S = a + п + Rп |
|
|
Примечание. умма а + п для башенных кранов определяется с учетом п. 3.5 и принимается |
|
наибольшей. |
|
12. Расчеты определение опасных зон на стройплощадке
делить следующ е самостоятельные зоны: обслуживания, вблизи строящегося здания и опасной для нахожден я людей.
Зона обслуж ван я башенных рельсовых и самоходных кранов определяется мак- |
|
|
габаритного |
симальным рабоч м вылетом стрелы на участке между крайними стоянками крана на |
|
рельсовом |
безрельсовом крановом пути. |
При илиработе грузоподъемного крана на строительстве отдельного здания можно вы-
Согласно СП 49.13330.2012 (актуал.ред. СНиП 12-03-2001) границы опасных зон в
местах, над которыми про сходит перемещение грузов подъемными кранами, а также
вблизи строящегося здан я пр нимаются от крайней точки горизонтальной проекции |
|
наружного наименьшего |
А |
арита перемещаемого груза или стены здания с прибавле- |
|
нием наибольшего |
размера перемещаемого (падающего) груза и мини- |
мального расстояния отлета груза при его падении. Минимальное расстояние отлета груза (предмета) приведено в та лице 5.
|
Д |
Таблица 5 |
|||
|
|
|
|
||
Минимальное расстояние отлета груза |
|
|
|
||
|
Минимальное расстояние отлета груза (предмета), м |
|
|||
Высота возможного падения |
|
||||
груза (предмета), м |
|
|
|
|
|
перемещаемого краном |
|
падающего со здания |
|
||
До 10 |
4 |
|
3,5 |
|
|
|
|
И |
|
||
до 20 |
7 |
|
5 |
|
|
до 70 |
10 |
|
7 |
|
|
до 120 |
15 |
|
10 |
|
|
до 200 |
20 |
|
15 |
|
|
до 300 |
25 |
|
20 |
|
|
до 450 |
30 |
|
25 |
|
|
* При промежуточных значениях высоты возможного падения груза (предмета) минимальное рас- |
|
||||
стояние их отлета допускается определять методом интерполяции. |
|
|
|
||
|
|
|
|
|
|
Границы зон, возникающих при работе крана на зданиях и сооружениях, представлены на рисунках 10 и 11.
35
С |
|
ментов иплощадкиконструкц й ; 4 - гран ца зоны служивания краном; 5 - грузоподъемный кран. |
|
б |
|
1 - ограждение стро тельной |
; 2 - граница опасной зоны вблизи строящегося здания; 3 - |
граница зоны, опасной для нахождения людей во время перемещения, установки и закрепления эле-
*
* - граница опасной зоны определяется в соответствии СП 49.13330.2012 (актуал.ред. СНиП 12-03-2001 (Приложение Г).
Р с. 10. Определение границ зон при работе башенных и Астреловых рельсовых кранов
Д И
1 - ограждение строительной площадки; 2 - граница опасной зоны вблизи строящегося здания; 3 - граница зоны, опасной для нахождения людей во время перемещения, установки и закрепления элементов и конструкций на одной стоянке*; 4 - то же, с учетом всех стоянок; 5 - граница зоны обслуживания краном; 6 - грузоподъемных кран.
* - граница опасной зоны определяется в соответствии СП 49.13330.2012 (актуал.ред. СНиП 12-03- 2001).
Рис. 11. Определение границ опасной зоны при работе стрелового самоходного крана
36
С |
|
марши |
|
б |
|
1 - кирпич на поддонах; 2 - распорные плиты перекрытия h до 2,5 м; 3 - пролетные плиты пере- |
|
крытия h до 2,5 м; 4 - распорные пл ты крайние - h до 2,5 м; 5 - стены жесткости - h до 2,5 м; 6 - ри- |
|
гели h до 2 м; 7 - лестн чные |
- h до 2 м; 8 - стеновые панели в пирамиде - h до 2 м; 9 - витра- |
жи в пирамиде; 10 - перегородки в пирамиде с укрытием от атмосферных осадков; 11 - колонны - h |
|
до 2 м; 12 - площадка для кантовки конструкций. |
|
|
А |
Рис. 12. Примерный план размещения грузов на приобъектном складе
Примечания:
1. Складирование производится таким о разом, чтобы масса конструкций соответствовала грузоподъемности крана.
2. Временные дороги устраивают таким о разом, чтобы обеспечить приемку всех грузов в преде-
лах грузоподъемности крана. |
Д |
|
3. Шкала R/Q (в ППР может не показываться) облегчит раскладку грузов в пределах грузовой характеристики.
4. На площадке складирования должны быть установлены таблички с наименованием грузов и их количеством в штабелях.
13. МТО строительства в условияхИрынка
Система материально-технического обеспечения строительства в условиях рынка ориентирована на сеть предприятий промышленности и стройиндустрии, транспортных и энергетических организаций, научно-исследовательских, проектных, учебных и других учреждений, хозяйств. Она направлена на обеспечение строительного комплекса необходимыми материально-техническими ресурсами.
Материально-технические ресурсы строительства подразделяются на производственные, непроизводственные и природные (рис. 12,1).
37
СибР с. 13.1. Материально-технические ресурсы
Цели матер ально-техн ческого о еспечения строительных организаций:
ми ресурсов требуемого качества и количества;
- своевременное о еспечениеАстроительного производства необходимыми вида-
- улучшение использования ресурсов: повышение производительности труда,
фондоотдачи, обеспечение ритмичности строительных процессов, сокращение обора-
чиваемости оборотных средств, полное использование вторичных ресурсов, повышение эффективности инвестиций и другие Дпоказатели;
- анализ организационно-технического уровня строительного производства и ка-
чества строительно-монтажных работ (услуг) своей организации и у конкурентов, позволяющих разработать предложения по повышению конкурентоспособности выпускаемой продукции - зданий и сооружений (услуг) и др.
13.1. Расчёт численности персонала, административныхИ
и санитарно-бытовых помещений
Основанием для расчёта численности персонала строительства является график движения рабочей силы, выполненный при разработке календарного плана строительства.
Списочная численность персонала определяется по формулам:
Рспис Рmax Pадм , |
(6) |
Радм 0,12 Рmax , |
(7) |
где Pадм − численность административно-хозяйственного персонала и ИТР; Рmax − максимальное количество рабочих в смену (из графика движения рабочей силы).
38
