Далее расчет временных складов заключается в определении их площади с учетом приемочных и отпускных площадок, проездов и проходов. Расчетная площадь склада Fскл определяется исходя из запаса основных материалов Рскл, нормы складирования N, показывающей количество квадратных метров площади склада, необходимой для размещения единицы объема материала, и коэффициента использования площади склада kисп по формуле:

Fскл = Рскл N / kисп

лесоматериалы). В закрытых складах хранятся материалы для отделки, электротехнических и сан тарно-техн ческ х ра от, скобяные изделия и другие, представляющие определенную ценность. Для некоторых материалов важным параметром хранения является температура, поэтому некоторые закрытые склады могут быть отапливаемыми. Закрытые склады могут размещаться в постоянных и временных зданиях. Постоянные здания спользуются под склады строительных организаций, перевалочные склады и склады про зводственных предприятий. Большинство складских зданий, размещаемых на строительной площадке, являются временными. Для этой цели используются, как правило, с орно-раз орные, контейнерные и передвижные складские помещения.

Лабораторная работа № 8 Ресурсное обеспечение строительства

Цель работы: Получение навыков в выполнении расчетов.

Оснащенность оборудование: методические указания, курс лекций по указанной теме, справочная литература, калькулятор, линейка, мультимедийное оборудование, персональный компьютер, миллиметровка, карандаш, ластик.

Порядок проведения работы

1) Ознакомиться с целью, порядком выполнения работы, теоретической частью.

2) Задание выдается индивидуально каждому студенту преподавателем. Определяем исходные данные к лабораторной работе.

3) Определяем необходимую потребность строительной площадки во временном водоснабжении.

4) Определить диаметр водопровода.

5) Определяем необходимую потребность строительной площадки во временном энергоснабжении по источникам потребления.

6) Определить мощность трансформаторной подстанции.

7) Оформить работу и подготовить ее к защите.

60

Теоретические сведения

Источники и потребность временного водоснабжения на строительной площадке

Для обеспечения производства строительно-монтажных работ, хозяйственнобытового обслуживания работников и противопожарных нужд проектируется временное водоснабжение строительной площадки. Проектирование этих систем ведется в следующей последовательности:

1. определяется потребность в воде на производственные, хозяйственнобытовые противопожарные нужды;

2. определяются источники удовлетворения потребности в воде;

где V − объём СМР, где требуется вода; q1 − удельный расход воды на единицу объёма СМР; К1 − коэффициент неравномерности расхода воды; 1,2 − коэффициент на неучтённые расходы; 8,2 − число часов работы в смену; 3600 − число секунд в часе.

где N − число рабочих в наиболее загруженную смену, чел.; В − расход воды на одного работника (В=10 л); К2 − коэффициент часовой неравномерности расхода воды (К2 =3); Q1 − норма расхо-

где — Qпроизв потребность в воде на производственные нужды; Qхоз.пит —потребность в воде на хозяйственно-бытовые нужды; Q пож— потребность в воде на противопожарные нужды.

61

Расход воды на производственные цели слагается из следующих потребностей: на приготовление бетонной смеси или раствора, поливку уложенного бетона, выполнение штукатурных и малярных работ, обслуживание и мойку строительных машин и т. п.

Он определяется прямым счетом в соответствии с объемами соответствующих работ или количеством строительных машин по нормативам расхода воды на производственные нужды.

Потребность в воде на хозяйственные нужды определяется по нормативам ее расхода на одного человека в дневную смену исходя из максимальной численности

рабочих.

Сирасчёт диаметра временногобводопроводаАне долженДИбыть большим. Рекомендуемые диаметры составляют от 75 мм (соответствии с минимальными требованиями пожарной безопасности строительной площадки (в соответствии с СП 8.13130.2009 Системы противопожарной защиты. Источники наружного противопожарного водоснабжения. Требования пожарной безопасности). Если водопровод только противопожарный, то диаметр должен быть не менее 100 мм.

Расход воды на противопожарные нужды устанавливается по размеру площади территории стро тельной площадки, при площади застройки до 10 га расход воды

принимается равным 10 л/с.

При этом м н мальный расход воды для противопожарных целей определяется из расчета одновременного действия двух струй из гидрантов по 5 л/с на каждую

струю, т.е. 10 л/с.

Расчёт завершается нахождением необходимого диаметра магистрального

ввода временного водопровода на строительную площадку.

Диаметр труб водопроводной наружной сети определяется по формуле:

Для отвода воды предусматривается временная канализация. Для сокращения объемов работ источники выделения жидкости размещаются в непосредственной близости от проектируемых или существующих канализационных колодцев.

В случае отсутствия канализации вблизи строительной площадки проектируются санузлы с выгребом биотуадеты, но и в этом случае их размещение согласовывается с органами санэпиднадзора.

При строительстве и реконструкции объектов в городах для предотвращения загрязнения проезжей части улиц на выезде со стройплощадки предусматривается мойка колес автотранспорта с отводом грязной воды в ливневую канализацию.

Источниками временного водоснабжения могут быть:

1.существующие водопроводные сети;

2.проектируемые водопроводы при условии ввода их в эксплуатацию по постоянной или временной схеме;

3.существующие водоемы;

4.скважины и т.п.

62

Источники временного электроснабжения строительной площадки

Для обеспечения строительной площадки электроэнергией проектируется система временного электроснабжения. При проектировании стройгенплана разрабатывается специальный раздел, в котором система временного электроснабжения проектируется в следующей последовательности: рассчитываются электрические нагрузки, определяются мощности трансформаторных подстанций и проводится вариантное проектирование схемы (трассировки сети) временного электроснабжения.

Расчетную электрическую нагрузку можно определить четырьмя способами:1. СибАДИРасчет нагрузок по удельной электрической мощности; 2. Расчет нагрузок по удельному расходу электроэнергии (кВТч); 3. Расчет нагрузок по установленной мощности электропр емн ков коэффициенту спроса без дифференциации по видам потребителей; 4.Расчет нагрузок по установленной мощности электроприемников и ко-

эффициенту спроса с д фференциации по видам потребителей.

Наиболее точный расчет электрических нагрузок ведется по установленной мощности токопр емн ков РУС:

руск.сп

(1)

где Рт.п. — мощность проект руемой трансформаторной подстанции; 1,1 — добавка на потери мощности за счет нагрева проводов в линии электропередачи; i — порядковый индекс потреби-

теля электроэнергии, общее количество которых равно N, ксп — коэффициент спроса на электроэнергию, зависящий от режима эксплуатации и количества потребителей; cos (φ) — коэффициент мощности электропотребителя, определяемый как отношение активной мощности к полной.

Обычно расчет мощности выполняется раздельно по следующим группам потребителей:

1. для обеспечения работы строительных машин и механизмов;

2. выполнения строительно-монтажных работ (технологические нужды); 3. наружного освещения стройплощадки и освещения внутри помещений.

Источниками электроснабжения на строительной площадке являются трансформаторные подстанции стационарного или передвижного типа.

Стационарные трансформаторные подстанции сооружаются в подготовительный период строительства рассчитываются на мощность от 10 до 1800 кВ А. Передвижные трансформаторные подстанции используются на объектах, обеспеченных постоянным электропитанием. Они подключаются к источникам высокого напряжения энергосистемы (действующей стационарной трансформаторной подстанции) посредством кабелей или воздушных линий.

При отсутствии источников и сетей электроснабжения в неосвоенных районах в подготовительный период строительства применяются временные передвижные электростанции малой и средней мощности (до 100 кВт) или крупные с дизельным двигателем мощностью до 1000 кВт.

63

Расчет временного энергоснабжения стройплощадки

Исходными данными организации временного энергоснабжения являются виды, объёмы и сроки выполнения строительно-монтажных работ, типы строительных машин и механизмов, площадь временных зданий и сооружений, протяжённость автодорог, площадь строительной площадки и сменность работ.

Электроэнергия на строительной площадке расходуется на производственные нужды (краны, подъёмники, сварочные аппараты и т.д.), технологические

где Еn − нормативная освещённость (2 лк); К − поправочный коэффициент (1,5).

Таким образом, для удовлетворения потребностей стройплощадки в электричестве по величине расчётной мощности всех потребителей Pp подбирают временную трансформаторную подстанцию надлежащей мощности из справочной литературы (каталог-справочник).

64

Таблица

Значение коэффициентов спроса Кс и мощности cos φ

65

Лабораторная работа № 9 Организация материально-технического обеспечение (МТО)

строительного производства. Контроль качества строительства. Надзор

Цель работы: Получение навыков в выполнении расчетов.

Оснащенность и оборудование: методические указания, курс лекций по указанной теме, справочная литература, калькулятор, линейка, мультимедийное оборудование,

Теоретические сведения

Основными функц ями МТО являются: обеспечение необходимым сырьем, полуфабрикатами деталями, хранение и комплектование готовой продукции по заявкам строительно-монтажных организаций, обеспечение инструментами, приспособлениями и оснасткой, ремонт о орудования, обеспечение предприятий энергией и т. п.

В настоящее время материально–техническое обеспечение строительства осуществляется самостоятельным поиском поставщиков строительных материалов, конструкций и изделий строительными организациями. При этом существуют достаточно сложные схемы поставки материалов и оборудования через посредников. Поэтому практически во всех строительных организациях существуют службы МТО, к которым предъявляются следующие требования:

- своевременность поставки материалов и изделий; - комплектность материалов и изделий; - минимизация затрат по стоимости и трудоемкости;

- постоянный учет получаемых и расходуемых ресурсов.

Разнообразные источники поставки условно объединены общим термином, получившим название материально-технической базы строительства (МТБС). Под матери- ально-технической базой строительства подразумевается система предприятий хозяйств строительных организаций, предприятий промышленности строительных материалов, а также отраслей, обслуживающих строительство со своими кадрами, оборудованием и зданиями. Отдельные виды МТБС классифицируются следующим образом:

1.-общестроительные и специализированные строительно-монтажные организации, осуществляющие создание конечного продукта строительного производства, в которых производственной мощностью является расчетный максимально возможный объем выпуска продукции в единицу времени при наиболее полном использовании производственного оборудования и площадей по прогрессивным нормам передовой технологии и организации производства;

2.-промышленно-производственные предприятия, которые делятся на четыре группы по своей организационной структуре, специализации и кооперированию:

66

a. узкоспециализированные предприятия по производству строительных материа-

лов,

b.специализированные предприятия, организованные на базе предприятий других отраслей;

c.предприятия строительных материалов, изделий и конструкций;

d.предприятия, входящие в состав строительно-монтажных организаций.

3.-предприятия, обеспечивающие взаимодействие строительно-монтажных организаций и промышленно-производственных предприятий, а также осуществляющие транспортирование, складирование и хранение; производственно-технологическую

СибАДИкомплектацию; обслуживание ремонт машин, механизмов, оборудования.

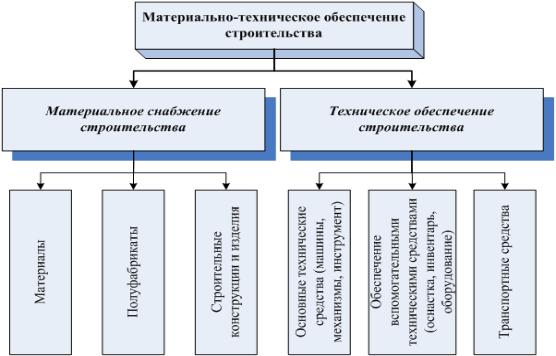

Примеры матер ально-техн ческого обеспечения представлены на схемах ниже.

67

СибАДИКонтроль качества строительства. Надзор

Для того чтобы обеспечить надлежащее качество выполнения строительных работ, соответствие возводимых сооружений требованиям законодательной, нормативной и проектной документации, а также сдать готовый объект в срок, необходимо строго контролировать все этапы строительства. Осуществлением контроля занимаются эксперты, обладающие должной подготовкой действующие на основании соответствующих разрешительных документов. Согласно положениям действующей нор- мативно-законодательной базы Российской Федерации, на текущий момент существуют 3 вида надзора в строительстве:

• Государственный строительный надзор;

• Строительный контроль;

• Авторский надзор.

Технический надзор. В настоящее время в действующих российских нормативах термин «технический надзор» отсутствует, хотя раньше он широко использовался. Права и обязанности данной службы были определены в «Положении о заказчикезастройщике и техническом надзоре» (Постановление Госстроя СССР №16 от 02.02.88

68

с изм. от 08.06.2001 г.) В связи со вступлением в силу в 2004 году Градостроительного Кодекса РФ, данное положение утратило силу, а вместо термина «технический надзор» стал использоваться термин «строительный контроль».

Строительный контроль. Определение строительного контроля и основные требования к его организации оговорены статьей 53 Градостроительного кодекса Российской Федерации. Осуществление строительного контроля на объекте находится в компетенции лица, ведущего строительство, застройщика или технического заказчика. Кроме этого застройщик или технический заказчик могут привлекать к работе и раз-

СибАДИработчика проектной документации. Следовательно, понятие «строительный контроль», регламентируемое Градостроительным кодексом, сочетает в себе функции производственного контроля подрядчика, технической службы заказчика и авторского надзора проект ровщ ка. Служба строительного контроля следит за тем, чтобы в процессе нового стро тельства, реконструкции или капитального ремонта работы на площадке вел сь согласно действующим регламентам, градостроительным планам, а также соответствовали данным инженерных изысканий и техническим решениям, предусмотренным проектной документацией. О любых фактах возникновения на строительной площадке авар йных ситуаций лицо, ведущее строительство, должно оповещать органы Государственного строительного надзора.

Государственный стро тельный надзор. Государственный строительный над-

зор ведется уполномоченными органами исполнительной власти при новом строительстве и реконструкц о ъектов, в случае, если проектная документация на них подлежит экспертизе согласно статье 49 Градостроительного кодекса. Предметом контроля со стороны Государственного строительного надзора является:

соответствие выполняемых строительных работ, а также применяемых при строительстве материалов действующим нормативам, проектно-сметной документации, требованиям энергоэффективности оснащенности объекта приборами учета энергоресурсов;

наличие оформленного в установленном порядке разрешения на строительство;наличие допуска СРО у лица, выполняющего строительные работы, если тако-

вой предусмотрен статьей 52 Градостроительного кодекса.

По результатам проверок органами Государственного строительного надзора составляется акт с указанием выявленных нарушений, а лицу, осуществляющему строительство, выдается предписание об их устранении.

Авторский надзор. Авторский надзор – это услуги, которые разработчик проектной документации оказывает заказчику. Основная сфера контроля со стороны авторского надзора – это проверка соответствия строящегося объекта разработанной технической документации. Права и обязанности представителей проектировщика на площадке регламентированы Сводом правил «Авторский надзор за строительством» (СП 11-110-99 и СП 246.1325800.2016 Положение об авторском надзоре за строительством зданий и сооружений). Основным отчетным документом является оформленный в установленном порядке журнал авторского надзора.

В настоящее время ведение авторского надзора со стороны проектировщика не относится к обязательным процедурам, а его необходимость определяется заданием на проектирование. В соответствии с частью 2 статьи 53 Градостроительного кодекса, ав-

69

торский надзор со стороны проектировщика может осуществляться в рамках строительного контроля по инициативе застройщика или технического заказчика.

Участники строительства осуществляют строительный контроль, предусмотренный законодательством Российской Федерации о градостроительной деятельности, с целью оценки соответствия строительно-монтажных работ, возводимых конструкций и систем инженерно-технического обеспечения здания или сооружения требованиям технических регламентов, проектной и рабочей документации.

Лицо, осуществляющее строительство, в составе строительного контроля выполняет: СибАДИa. входной контроль проектной документации, предоставленной застройщиком

(заказчиком);

b. освидетельствован е геодезической разбивочной основы объекта капитального строительства;

c. входной контроль пр меняемых строительных материалов, изделий, конструкций и оборудован я;

d. операц онный контроль в процессе выполнения и по завершении операций строительно-монтажных ра от;

e. освидетельствован е выполненных работ, результаты которых становятся недоступными для контроля после начала выполнения последующих работ;

f. освидетельствован е ответственных строительных конструкций и участков систем инженерно-техн ческого о еспечения;

g. испытан я опро ован я технических устройств.

При входном контроле проектной документации следует проанализировать всю представленную документацию, включая ПОС и рабочую документацию, проверив при этом:

a. ее комплектность;

b. соответствие проектных осевых размеров и геодезической основы; c. наличие согласований и утверждений;

d. наличие ссылок на нормативные документы на материалы и изделия;

e. соответствие границ стройплощадки на стройгенплане установленным сервитутам; наличие требований к фактической точности контролируемых параметров;

f. наличие указаний о методах контроля измерений, в том числе в виде ссылок на соответствующие нормативные документы.

При обнаружении недостатков соответствующая документация возвращается на доработку в срок, указанный в договоре.

Лицо, осуществляющее строительство, выполняет приемку предоставленной ему застройщиком (заказчиком) геодезической разбивочной основы, проверяет ее соответствие установленным требованиям к точности, надежность закрепления знаков на местности; с этой целью можно привлечь независимых экспертов, имеющих выданное саморегулируемой организацией свидетельство о допуске к работам по созданию опорных геодезических сетей.

Приемку геодезической разбивочной основы у застройщика (заказчика) следует оформлять соответствующим актом.

Входным контролем проверяют соответствие показателей качества покупаемых (получаемых) материалов, изделий и оборудования требованиям стандартов, техниче-

70

ских условий или технических свидетельств на них, указанных в проектной документации и (или) договоре подряда.

При этом проверяются наличие и содержание сопроводительных документов поставщика (производителя), подтверждающих качество указанных материалов, изделий и оборудования.

При необходимости могут выполняться контрольные измерения и испытания указанных выше показателей. Методы и средства этих измерений и испытаний должны соответствовать требованиям национальных стандартов. Результаты входного контро-

ля должны быть документированы в журналах входного контроля и (или) лаборатор- СибАДИных испытаний.

В случае выполнен я контроля и испытаний привлеченными лабораториями следует провер ть соответств е применяемых ими методов контроля и испытаний установленным нац ональными стандартами.

Материалы, здел я, оборудование, несоответствие которых установленным требованиям выявлено входным контролем, следует отделить от пригодных и промаркировать. Работы с пр менен ем этих материалов, изделий и оборудования следует приостановить. Застройщ к (заказчик) должен быть извещен о приостановке работ и ее причинах.

В соответств с законодательством может быть принято одно из трех решений:

a. поставщ к выполняет замену несоответствующих материалов, изделий, оборудования соответствующ ми;

b. несоответствующие изделия дора атываются;

c. несоответствующие материалы, изделия могут быть применены после обязательного согласования с застройщиком (заказчиком), проектировщиком и органом государственного контроля (надзора) по его компетенции.

Операционным контролем лицо, осуществляющее строительство, проверяет:

a. соответствие последовательности и состава выполняемых технологических операций технологической и нормативной документации, распространяющейся на данные технологические операции;

b. соблюдение технологических режимов, установленных технологическими картами и регламентами;

c. соответствие показателей качества выполнения операций и их результатов требованиям проектной технологической документации, а также распространяющейся на данные технологические операции нормативной документации.

Места выполнения контрольных операций, их частота, исполнители, методы и средства измерений, формы записи результатов, порядок принятия решений при выявлении несоответствий установленным требованиям должны соответствовать требованиям проектной, технологической и нормативной документации.

Результаты операционного контроля должны быть документированы в журналах работ.

В процессе строительства должна выполняться оценка выполненных работ, результаты которых влияют на безопасность объекта, но в соответствии с принятой технологией становятся недоступными для контроля после начала выполнения последующих работ, а также выполненных строительных конструкций и участков инженерных сетей, устранение дефектов которых, выявленных контролем, невозможно без

71

разборки или повреждения последующих конструкций и участков инженерных сетей. В указанных контрольных процедурах могут участвовать представители соответствующих органов государственного надзора, авторского надзора, а также, при необходимости, независимые эксперты. Лицо, осуществляющее строительство, в сроки по договоренности, но не позднее чем за три рабочих дня извещает остальных участников о сроках проведения указанных процедур.

Результаты освидетельствования работ, скрываемых последующими работами, в соответствии с требованиями проектной и нормативной документации оформляются актами освидетельствования скрытых работ. Застройщик (заказчик) может потребо-

СибАДИвать повторного освидетельствования после устранения выявленных дефектов.

К процедуре оценки соответствия отдельных конструкций, ярусов конструкций (этажей) лицо, осуществляющее строительство, должно представить акты освидетельствования всех скрытых работ, входящих в состав этих конструкций, геодезические исполнительные схемы, а также протоколы испытаний конструкций в случаях, предусмотренных проектной документацией и (или) договором строительного подряда. Застройщик (заказч к) может выполнить контроль достоверности представленных исполнителем работ сполн тельных геодезических схем. С этой целью лицо, осуществляющее стро тельство, должно сохранить до момента завершения приемки закрепленные в натуре разб вочные оси и монтажные ориентиры.

Результаты осв детельствования отдельных конструкций должны оформляться актами освидетельствован я ответственных конструкций.

Испытания участков инженерных сетей и смонтированного инженерного оборудования выполняются согласно тре ованиям соответствующих нормативных документов и оформляются соответствующими актами.

При обнаружении в результате строительного контроля дефектов работ, конструкций, участков инженерных сетей соответствующие акты должны оформляться только после устранения выявленных дефектов.

В случаях когда последующие работы должны начинаться после перерыва более чем в шесть месяцев с момента завершения поэтапной приемки, перед возобновлением работ эти процедуры следует выполнить повторно с оформлением соответствующих актов.

Строительный контроль заказчика выполняет:

a. проверку наличия у лица, осуществляющего строительство, документов о качестве (сертификатов в установленных случаях) на применяемые им материалы, изделия и оборудование, документированных результатов входного контроля и лабораторных испытаний;

b. контроль соблюдения лицом, осуществляющим строительство, правил складирования хранения применяемых материалов, изделий и оборудования; при выявлении нарушений этих правил представитель строительного контроля застройщика (заказчика) может запретить применение неправильно складированных и хранящихся материалов;

c.контроль соответствия выполняемого лицом, осуществляющим строительство, операционного контроля требованиям 7.1.6;

d.контроль наличия и правильности ведения лицом, осуществляющим строительство, исполнительной документации, в том числе оценку достоверности геодезических исполнительных схем выполненных конструкций с выборочным контролем точности положения элементов;

72

e.контроль за устранением дефектов в проектной документации, выявленных в процессе строительства, документированный возврат дефектной документации проектировщику, контроль и документированная приемка исправленной документации, передача ее лицу, осуществляющему строительство;

f.контроль исполнения лицом, осуществляющим строительство, предписаний органов государственного надзора и местного самоуправления;

g.извещение органов государственного надзора обо всех случаях аварийного состояния на объекте строительства;

h.оценку (совместно с лицом, осуществляющим строительство) соответствия вы- СибАДИполненных работ, конструкций, участков инженерных сетей, подписание двухсторонних актов, подтверждающ х соответствие; контроль за выполнением лицом, осуществляющим стро тельство, требования о недопустимости выполнения последующих ра-

бот до подписан я указанных актов;

i.заключ тельную оценку (совместно с лицом, осуществляющим строительство) соответствия законченного строительством объекта требованиям законодательства, проектной и нормат вной документации.

При стро тельстве опасных производственных объектов, а также особо опасных технически сложных ун кальных о ъектов осуществляется авторский надзор проектировщика. В остальных случаях он осуществляется по решению застройщика (заказчика). Порядок осуществлен я и функции авторского надзора устанавливаются соответствующими документами.

Замечания представителей строительного контроля застройщика (заказчика) документируются в общем и специальных журналах работ, замечания представителей авторского надзора - в журнале авторского надзора. Факты устранения дефектов по замечаниям этих представителей документируются с их участием.

Авторский надзор архитектора осуществляется автором-архитектором в инициативном порядке независимо от решения застройщика (заказчика) и наличия договора на авторский надзор по объекту. Территориальный орган по архитектуре и градостроительству по заявлению автора, удостоверившись в его авторстве, может выдать застройщику (заказчику) распоряжение об обеспечении допуска автора на объект строительства, возможности внесения им записей в журнал авторского надзора. Претензии автора-архитектора по реализации архитектурных проектных решений могут рассматриваться органом по градостроительству и архитектуре, решение которого является обязательным для застройщика (заказчика).

Государственный строительный надзор осуществляется в предусмотренных законодательством о градостроительной деятельности случаях в соответствии с законодательством Российской Федерации о градостроительной деятельности другими нормативными правовыми актами.

Органы государственного строительного надзора выполняют оценку соответствия процесса строительства конкретного объекта по получении от застройщика (заказчика) извещения о начале строительных работ.

В целях ограничения неблагоприятного воздействия строительно-монтажных работ на население и территорию в зоне влияния ведущегося строительства органами местного самоуправления или уполномоченными ими организациями (административными инспекциями и т.п.) в порядке, установленном действующим законодательством, ведется административный контроль за строительством.

73
