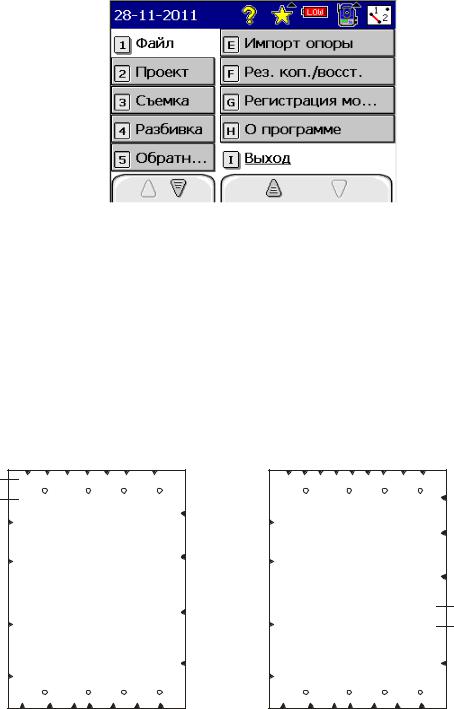

Рис. 45. Схема размещения настенных марок и напольных точек в аудиториях 3101 и 3120

Внешний вид одной из марок в аудитории 3101 представлен на рис. 46.

25

пространственного положения объектов местности, подлежащих отображению на плане в заданном масштабе. К таким объектам могут относиться здания и сооружения, растительностьД , некоторые формы рельефа. Существует несколько способов определения плановых координат точек земной поверхностиА: прямые и обратные угловые, линейные и линейно-угловые засечки, способ перпендикуляров, полярный способ. Последнийбнаиболее часто используется при топосъемке. Полярный способ заключается в определении расстояний и направлений доио ъектов съемки от точки с известными координатами и в ор ент ровании этих направлений в заданной системе координатС. Для выполнения топографической съемки необходимо иметь на местности не менее двух закрепленных точек съемочного обоснования с известными координатами, между которыми имеется оптическая видимость. С этих точек должна быть обеспечена видимость на снимаемые точки объектов. В качестве примера на рис. 47 обозначены точки съемочного обоснования, съемочные точки (пикеты) и объекты, подлежащие съемке.

В процессе съемки измеряются расстояния и горизонтальные углы для точек объектов. На рис. 48 дана схема таких наблюдений.

При выполнении лабораторных работ для определения расстояний и углов используется электронный тахеометр, а точки съемочного обоснования и съемки закреплены на полу и стенах аудитории.

26

Объекты топосъемки

Съемочные точки

Точки съемочного обоснования

Рис. 48. Измеряемые элементы при топографической съемке

Цель первого задания – определить координаты 4–5 марок на стенах аудитории и плановые координаты четырех углов аудитории полярным способом с помощью электронного тахеометра. Для выполнения задания тахеометр должен быть установлен над одним из пунктов с номерами 100–103 или 200–203, схема размещения которых приведена на рис. 45. Каждый из этих пунктов представляет собой

27

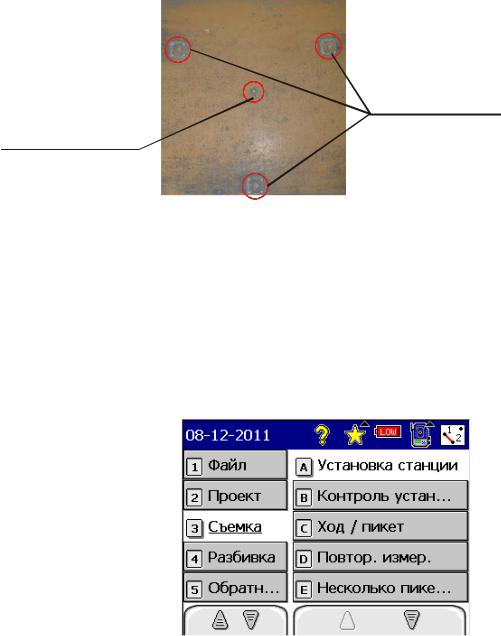

точку, закрепленную в полу, а также устройство для быстрой установки штатива над пунктом, которое состоит из трех фиксированных мест для установки ножек штатива (рис. 49).

Устройство для быстрой установки штатива

Центр геодезического пункта в аудитории

чения указанных величин выдаются преподавателемИкаждой бригаде. Чтобы воспользоваться этими данными при работе с тахеометром,

Рис. 49. Центр пункта и устройство быстрой установки штатива

Необходимо задаться пространственными координатами точки

стояния тахеометра и исходным дирекционным углом. Исходные зна-

Рис. 50. Выбор пункта подменю «Установка ЗТ»

Появится окно «Установка станции» (рис. 51).

28

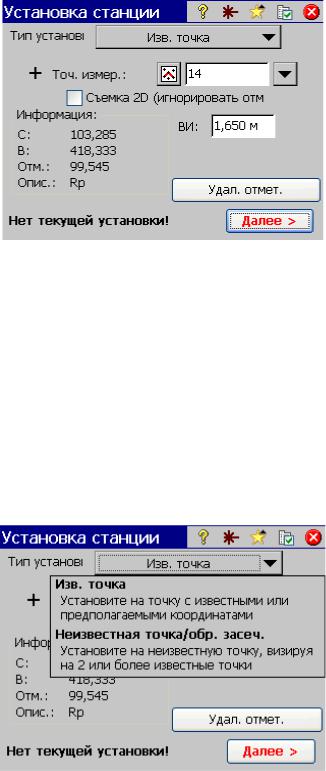

Рис. 51. Окно «Установка станции»

в программе «SurveyPro»

инструмента над точкой установки. ВысотаИинструмента – это расстояние по нормали от точки установки прибора до оси вращения

тахеометра Nikon Nivo5.C

В окне программы, отображенном на рис. 51, можно указать тип

зрительной трубы. На тахеометре осьДвращения отмечена крестом. В строке «Тип установки» в данном случае необходимо выбрать пункт «Известная точка» (рис. 52).

съемки (плановая или планово-высотная), а также значение высоты

Рис. 52. Выбор функции программы «SurveyPro» «Известная точка»

в окне «Установка станции»

29

В строке «Точка измерения» необходимо выбрать пункт «Создать новую точку» (рис. 53).

Рис. 54. Окно «Вставка точки» в программе «SurveyPro»

тахеометра Nikon Nivo5.C

В окне программы, отображенном на рис. 54, в закладке «Общие» указывается имя точки, а в закладке «Положение» – ее пространственные координаты. После занесения всей информации в обеих закладках необходимо нажать кнопку .

После того как была указана точка съемочного обоснования, нужно нажать кнопку «Далее» в окне «Установка станции». Тогда станет доступным ориентирование результатов предполагаемой топографической съемки. Это можно сделать по известным координатам

30

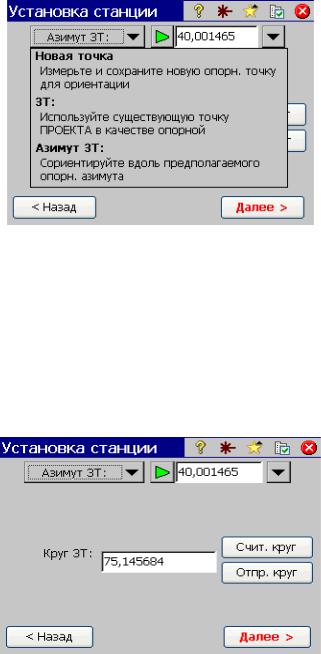

точки ориентирования или дирекционному углу на неё. Выбор осуществляется по нажатию кнопки «Азимут ЗТ» (рис. 55).

Рис. 56. Вид окна «Установка станции» в программе «SurveyPro»

тахеометра Nikon Nivo5.C после выбора функции «Азимут ЗТ»

В окне, изображенном на рис. 41, в строке «Круг ЗТ» может быть занесено любое значение горизонтального круга тахеометра в угловой мере. Значение угла в градусах отделяется от значений минут

31

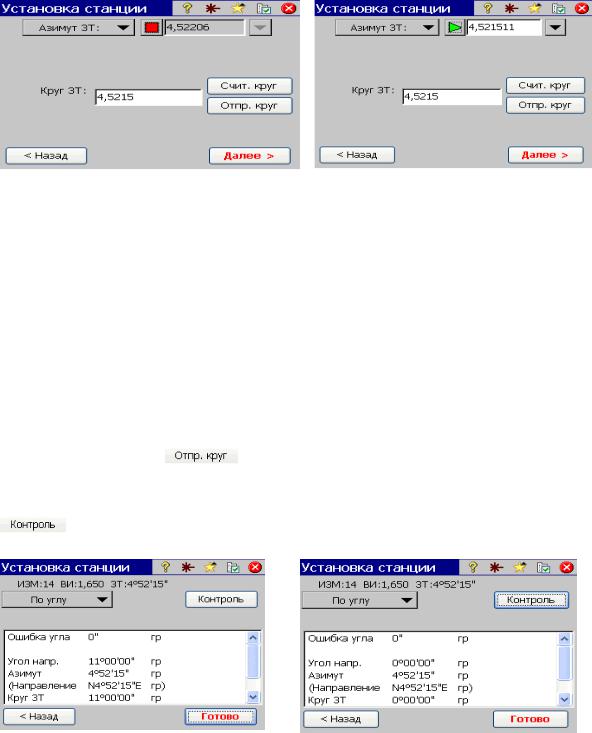

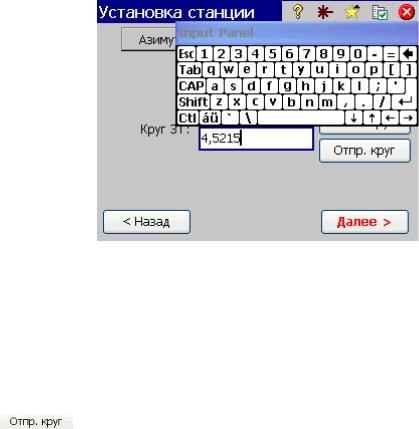

и секунд запятой. Допустим, необходимо ввести значение горизонтального угла, равное 4052′15″. В строке «Круг ЗТ» это значение запишется следующим образом: 4,5215 (рис. 57).

Рис. 57. ИзображениеДчисловогоИзначения дирекционного угла 4052′15″

в программе «SurveyPro»

тахеометраАNikon Nivo5.C

строки «Круг ЗТ». Приинажатби кнопки угловое значение лимба горизонтальногоСкруга сч тывается в строку «Азимут ЗТ» (рис. 58). Это значение отображается с некоторой погрешностью, связанной с точностью взятия отсчета по лимбу горизонтального круга тахеометра, работой компенсатора и стабильностью положения электронного тахеометра на штативе.

После того, как введено значение дирекционного угла на задан-

ную точку, необходимо навести на неё зрительную трубу. С помощью

кнопки лимбу горизонтального круга придается значение из

Кнопка служит для занесения отображенного значения исходного дирекционного направления в память тахеометра. После ее нажатия окно «Установка станции» примет вид, как показано на рис. 59.

32

дирекционное направление, но и задаться какимИ-либо значением горизонтального круга на точку ориентирования. Наиболее удобное значение 0000′00″, которое заносят в строку «Круг ЗТ», после чего

Для того, чтобы стала активной кнопка в окне «Установ-

ка станции», изображенного на рис. 59, необходимо не только указать

После успешного выполнения операции «Установка станции»

33

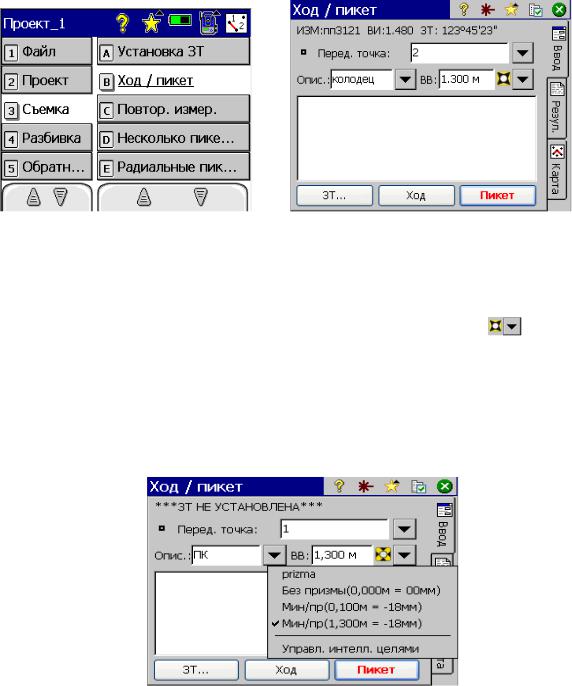

необходимо перейти к процессу съемки. Для этого в программе тахеометра выбирается пункт меню «Съемка» и пункт подменю «Ход/пикет» (рис. 62).

Появится окно геодезических измерений (рис. 63).

ной. Эта величина индивидуальна для конкретного типа призмы и зависит от ее геометрических размеров. Для выбора нового типа приз-

Рис. 64. Выбор параметров призмы

в окне «Ход/пикет» в программе «SurveyPro» тахеометра Nikon Nivo5.C

34

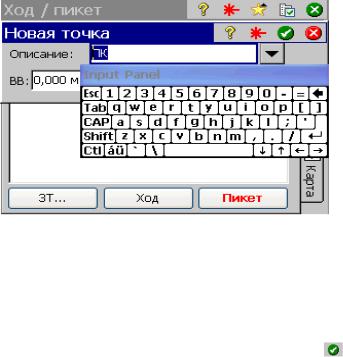

В поле «Перед. точка» заносится имя последующей точки съемки. После того, как заданы высота отражателя на съемочной точке, тип измерения расстояния и имя пикета, а перекрестие сетки нитей совмещено с центром призмы, установленной над съемочной точкой, выполняются тахеометрические наблюдения по нажатию стилусом кнопки . После выполнения измерения программа тахеометра предлагает занести семантическую информацию для «снятого» пикета (рис. 65).

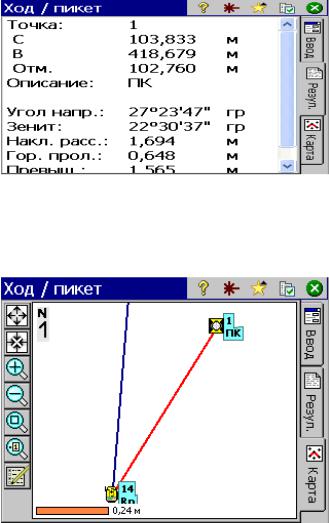

(Отм). Ее описаниеС, измеренные значения горизонтального и вертикального углов и наклонного расстояния, а также вычисленные значения горизонтального проложения и превышения представлены на рис. 66.

В закладке «Карта» даётся схематичное отображение точки съемочного обоснования и пикетов (рис. 67).

35

Рис. 66. Информация о съемочной точке

взакладке «Результат» в окне «Ход/пикет»

впрограмме «SurveyPro»

Р с. 67. Информация о съемочной точке в закладке «Карта» в окне «Ход/пикет» в программе «SurveyPro»

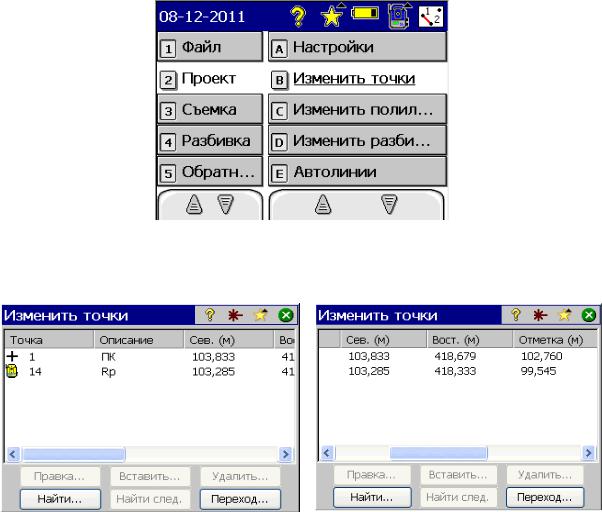

Во время съемки вся информация о пикетах заносится в память тахеометра автоматически. После съемки для просмотра информации необходимо выбрать пункт меню «Проект», пункт подменю «Изменить точки» (рис. 68).

Выбрав указанные пункты, можно воспользоваться информацией о съемке, представленной в окне «Изменить точки» (рис. 69, 70).

36

Рис. 68. Выбор пункта подменю «Изменить точки»

ЗаданиеС2. Определение плановых координат и высот

определяемых точек методом линейно-угловой засечки.

В геодезической практике для определения пространственного положения некоторой точки нередко используют прямые и обратные линейные, угловые и линейно-угловые засечки. На территории строительной площадки или на монтажном горизонте какого-либо строящегося объекта часто невозможно закрепить геодезический пункт, пространственное положение которого с течением времени бы не менялось. Поэтому используются «твердые» пункты, находящиеся в местах, где обеспечивается их сохранность и стабильность положения. С таких пунктов должна быть обеспечена прямая видимость до

37

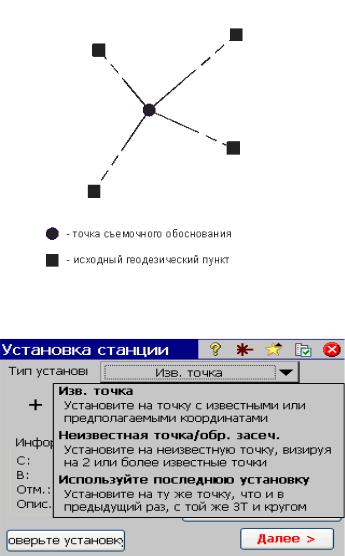

определяемых точек, координаты которых можно получить обратной линейно-угловой засечкой. Схема геодезического построения обратной линейно-угловой засечки приведена на рис. 71.

Для выполнения второго задания лабораторных занятий тахеометр устанавливают над пунктом, наблюдения с которого еще не проводились. Прибор точно центрируется над точкой, а его ве ртикальная ось устанавливается отвесно. Определение координат обратной засечкой выполняют, выбрав пункт меню «Съемка», пункт подменю «Установка станции». В окне «Установки станции» в пункте «Тип установки» необходимо выбрать «Неизвестная точка/обратная засечка»

(рис. 72).

Рис.72. Выбор функции программы «SurveyPro» «Неизвестная точка/обратная засечка»

в окне «Установка станции»

38

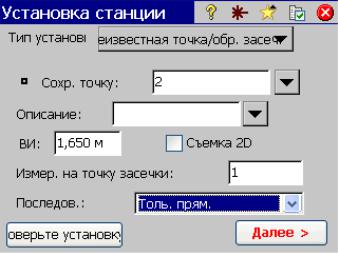

После этого в поле «Сохранить точку» необходимо указать имя определяемой точки, в поле ВИ – высоту тахеометра над точкой, а также в поле «Последовательность» – указать, одним или двумя полуприемами выполнять наблюдения на исходные точки. Выбираем пункт «Только прямо». После задания всех указанных предустановок необходимо нажать кнопку (рис. 73).

Для того чтобы выполн ть геодезические наблюдения, предусмотренные обратной л нейно-угловой засечкой, необходимо, чтобы в памяти тахеометраСбыли занесены пространственные координаты исходных пунктов. В данном случае в качестве исходных будут приняты координаты пикетов из первого задания. Исходную точку засечки можно выбрать либо из списка записанных точек, либо со схемы. В первом случае используется кнопка поля «Точка засечки», во

втором – (рис. 74).

Вданном случае рассматривается первый вариант выбора исходной точки засечки. После нажатия соответствующих клавиш появится окно «Выберите точку» (рис. 75).

Вокне, изображенном на рис. 75, необходимо указать одну из исходных точек, относительно которых выполняется засечка. Например, точка 1.

39

Рис. 74. Вид окна «Установка станции»

Перед измерением на исходную точку пользователю необходимо также задаться высотой отражателя над целью и режимом измерений расстояний. При работе в аудитории выбирается безпризменный режим. Высота визирования (ВВ) равна 0, так как измерения производятся на саму «твердую» точку. Для выполнения геодезических измерений нужно нажать кнопку. При выполнении измерений на остальные опорные точки необходимо выполнить те же действия. По измерениям на вторую, третью и последующие точки на экране будут отображаться погрешности измерений. После того, как выполнены измерения по всем опорным точкам, необходимо нажать и

40

завершить операцию. В результате получаются координаты определяемой точки и погрешности ее пространственного положения.

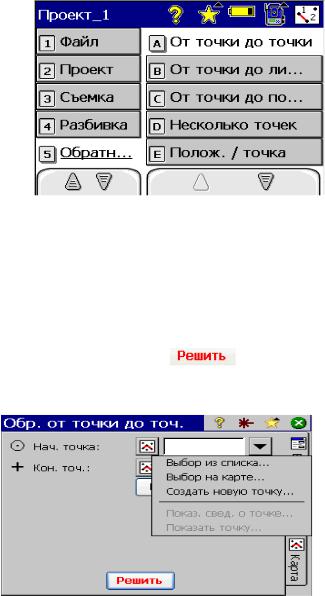

Для независимого контроля полученного результата в задании предусмотрено решение обратной геодезической задачи для двух точек установки тахеометра. Координаты первой – берутся из первого задания, координаты второй – из решения обратной линейно-угловой засечки. Для этого необходимо выбрать пункт меню «Обратная задача», пункт подменю «От точки до точки» (рис. 76).

появятся вычисленные вел ч ны (рис. 78).

Рис. 77. Вид окна «Обратная задача

от точки до точки» в программе «SurveyPro» тахеометра Nikon Nivo5.C

41

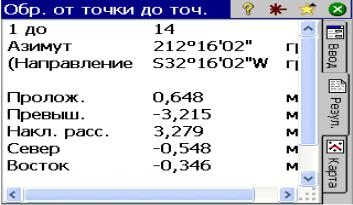

Рис. 78. Результат решения обратной геодезической задачи в закладке «Результат» в окне «Обратная задача от точки до точки»

Для выполнения третьего задания каждая бригада должна иметь

координаты двух точек установки тахеометра, а также точек, координаты которых были полученыбв процессе тахеометрической съемки, то есть 4–5 марок и четырех углов аудитории. Эти точки должны быть нанесены на планив масшта е 1:50. Точность масштаба составит 5 мм. Следовательно, погрешность нанесения точек на план соответствует 2,5 см Св натуре. Угловые точки аудитории нужно соединить прямой линией. Контролем построения плана является попадание настенных марок на прямые линии. После выполнения этого задания с контролем на план произвольно наносятся точки, которые должны находиться внутри вычерченного контура аудитории. Количество этих точек должно совпадать с числом человек в бригаде. После этого необходимо графически снять плановые координаты произвольно нанесенных точек с точностью до 5 мм, например: x = 567,875 м, y = 237,605 м.

Задание 4. Разбивочные работы.

Разбивка или разбивочные работы подразумевают перенесение основных элементов плана заданного масштаба на местность, иными словами, – вынос в натуру. Современные электронные тахеометры, применяемые для этой цели, снабжены не только быстрым и точным режимом измерения расстояния и цифровыми технологиями для оп-

42

ределения горизонтального и вертикального углов, но и микропроцессором, способным решать различные инженерные задачи. Для перенесения проекта в натуру могут быть использованы координаты характерных точек объекта, таких как начало и конец кривой, вершина угла поворота трассы, точки детальной разбивки кривой, точки проектного положения железобетонных опор свайного поля или точки, закрепляющие оси зданий и сооружений.

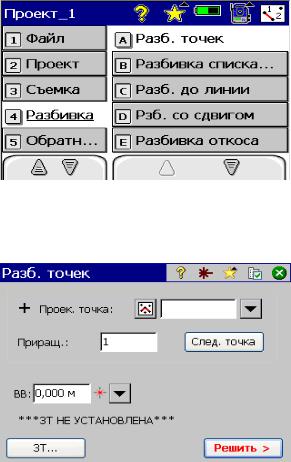

Цель выполнения четвертого задания – вынос в натуру запроектированных точек, которые были нанесены на план в третьем задании. Для этого необходимо установить тахеометр над одним из пунктов, координаты которого были определены ранее. После этого нужно запустить программу тахеометра, выполнить горизонтирование и ориентирование прибора. Затем выбрать пункт меню «Разбивка», пункт подменю «Разбивка точек» (рис. 79).

Рис. 80. Вид окна «Разбивка точек» в программе «SurveyPro»

тахеометра Nikon Nivo5.C

43

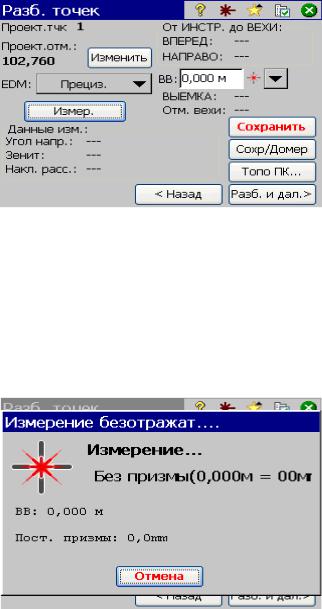

Вокне, изображенном на рис. 80, необходимо выбрать из списка точку, подлежащую выносу в натуру и определиться с высотой отражателя над целью и методом измерения расстояний, а после этого нажать кнопку . Появится окно, изображенное на рис. 81.

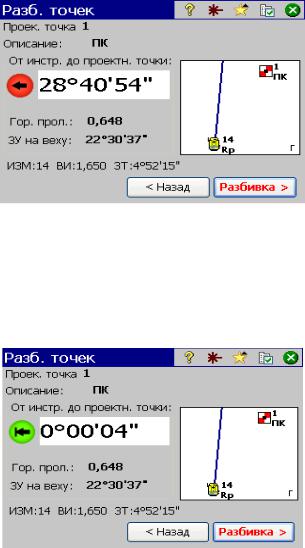

Вэтом окне индикатором отображается направление, в котором необходимо поворачивать прибор вокруг вертикальной оси, чтобы выставить направление на проектную точку. Чем ближе к нулю

значение в поле «От инструмента до проектной точки», тем точнее выставляется направление. Когда это значение близко к 0° – цвет становится зеленым (рис. 82).

Рис. 82. Вид окна «Разбивка точек» при установке проектного угла

спогрешностью несколько секунд

впрограмме «SurveyPro»

44

Численное значение величины «Горизонтальное проложение» говорит о том, каково расстояние в установленном направлении до проектной точки.

Для того чтобы вынести в натуру эту точку, можно рулеткой отмерить расстояние от точки установки инструмента в указанном направлении и в данном месте установить отражатель. После нужно нажать кнопку . Появится окно, изображенное на рис. 83.

Рис. 84. Окно тахеометрических наблюдений при разбивочных работах в программе «SurveyPro»

тахеометра Nikon Nivo5.C

45

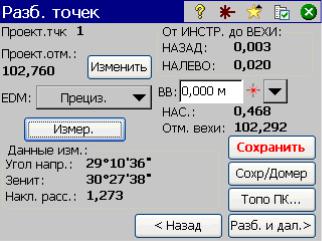

После окончания измерений появится окно «Разбивка точек» с обновленными характеристиками (рис. 85).

впрограмме «SurveyPro»ДИ

Вокне, изображенном наАрис. 85, следует обратить внимание на значения «Назад», «Налевоб», «Нас». Первые два значения показывают, куда нужно сдвинуть отражатель относительно установленного направления, чтобы ивыставить плановое положение «выносной» точки в проектное положен е с заданной точностью. Необходимо добиваться, чтобы Спогрешность планового положения выносной точки составляла не более 2 см. Значен е «Нас» появляется тогда, когда отражатель необходимо поднять, а «Выемка» – когда опустить.
