Министерство образования и науки РФ Федеральное государственное бюджетное образовательное

учреждение высшего образования «Сибирская государственная автомобильно-дорожная академия

(СибАДИ)»

Кафедра «Геодезия»

СОВРЕМЕННЫЕСибАДИМЕТОДЫ СЪЕМОК

Методические рекомендации

оставители: А.В. Войтенко, М.С. Черногородова

Омск 2016

УДК 528.5 ББК 38.2 В 65

С65

Согласно 436-ФЗ от 29.12.2010 «О защите детей от информации, причиняющей вред их здоровью и развитию» данная продукция маркировке не подлежит.

Рецензент канд. техн. наук, доц. А.Г. Малофеев (ФГБОУ ВО «СибАДИ»)

Работа утверждена редакционно-издательским советом СибАДИ в качестве методических рекомендаций.

С65 Современные методы съемок [Электронный ресурс] : методические рекомендации / сост. : А.В. Войтенко, М.С. Черногородова. – Электрон. дан. Омск : СибАДИ, 2016. –

URL: http://bek.sibadi.org/cgi-bin/irbis64r_plus/cgiirbis_64_ft.exe. - Режим доступа: для авторизованных пользователей.

Содержат необходимые сведения по устройству электронного тахеометра и по-

рядке его приведения в рабочее положение. Рассмотрены способы измерения тахеомет-



СибАДИ

ра Nikon Nivo5.C при различных видах геодезических и съёмочных работ, рассмотрен

порядок выноса проектных данных на местность.

Излагается методика выполнения лабораторных работ с электронным тахеомет-

ром Nikon Nivo5.C.



Имеют интерактивное оглавление в виде закладок.

Предназначены для обучающихся направления «Геодезия и дистанционное зон-

дирование», профиль «Геодезия» при выполнении лабораторных и самостоятельных работ.

Текстовое (с мвольное) издание (1,5 МБ)

Системные требован я : Intel, 3,4 GHz ; 150 МБ ; Windows XP/Vista/7 ; DVD-ROM ;

1 ГБ свободного места на жестком диске ; программа для чтения pdf-файлов

Adobe Acrobat Reader ; Google Chrome

Редактор Косенкова Н.И.

Техническая подготовка Т.И. Кукина Издание первое. Дата подписания к использованию 12.12.2016

Издательско-полиграфический центр СибАДИ. 644080, г. Омск, пр. Мира, 5 РИО ИПЦ СибАДИ. 644080, г. Омск, ул. 2-я Поселковая, 1

© ФГБОУ ВО «СибАДИ», 2016

2

ВВЕДЕНИЕ

Тахеометр – в переводе с греческого означает «быстро измеряющий». В геодезии «быстрые» измерения выполняют при топографической съемке местности, когда необходимо определить горизонтальные и вертикальные углы и линии для множества съемочных точек относительно опорных. До 70-х годов прошлого века для этой цели использовался теодолит-тахеометр, рейка, мерная лента или рулетка. С развитием науки и техники были созданы светодальномеры, позволяющие определять расстояния с использованием свойств электромагнитного излучения. Затем светодальномер установили на теодолит, в результате чего получили

новый прибор – оптический тахеометр. В процессе

ный для измерения расстояний, горизонтальныхИи вертикальных углов. Современный тахеометр помимо элементов, присущих всем оп-

усовершенствования прибора оптическую систему отсчета углов заменили на электронную, в результате чего создали электронный тахеометр.

Сегодня тахеометр – это геодезический прибор, предназначен-

тико-механическим приборам, содержит электронную угломерную и

светодальномерную части, процессор для обработки измеряемых ве-



















Д

личин, дисплей для ото ражения информации и кнопочный блок

управления.











А













Принцип определен я расстояния тахеометром заключается в

определении времени прохождения



электромагнитным сигналом









б











расстояния до отражателя и обратно. Принципиальная схема

импульсного светодальномера представлена на рис. 1.



и



















1



2





































С













5







3

































8



7



4









6

































































































9













































Рис. 1. Принципиальная схема импульсного светодальномера

В импульсном светодальномере лазерный источник излучения 3 под воздействием генератора импульсов 2 периодически посылает через объектив 4 световой импульс. Одновременно переключатель 7 запускает счётчик 8 временных импульсов, поступающих от высоко-

3

частотного генератора 1. Световой импульс, отразившись от отражателя 5, поступает на преобразователь 6, который через переключатель 7 останавливает счётчик 8. Число импульсов, сосчитанное счётчиком 8, пропорционально прошедшему времени и, следовательно, измеряемому расстоянию. Для повышения точности измерения выполняются многократно, и результаты осредняются процессором 9. Измеренное расстояние высвечивается на дисплее.

В общем случае, для определения длины линии, закрепленной на местности двумя точками, над одной из них устанавливается тахеометр, над другой – отражатель, состоящий из трипельпризмы, которая крепится к вешке или к специальной подставке. Современными электронными тахеометрами можно измерить

расстояния без призмы (безпризменный режим). В некоторых литературных источниках этот режим называютИ«безотражательный».

Данный термин не совсем корректен, так как отсутствие отражённого

сигнала не позволит измерить расстояние. При измерении без призмы

рошими отражающими свойствами, вДнесколько раз превышают расстояния, измеренные до темной шероховатой поверхности.

сигнал отражается непосредственно от объекта. Дальность измерений

при этом будет зависеть от оптических свойств объекта. Предельные длины расстояний, измеренныеАдо гладкой светлой поверхности с хо-

Электромагнитное излучение, используемое в электронном та-

хеометре для определения расстояний, обладает высоким уровнем

энергии, поэтому светодальномеры различаются в соответствии со

С





стандартами лазерной безопасностиб

. В большинстве геодезических

инструментов используются лазеры Класса 1, Класса 2 и Класса 3R.

Лазеры Класса 1 удовлетворяюти

высочайшим стандартам безопасно-

сти: прямое попадание пучка на кожу или в открытый глаз безвредно. Лазеры Класса 2 излучают видимый лазерный пучок, который может представлять опасность для глаз при прямом попадании. Лазеры Класса 2, как правило, безопасны для использования в публичных местах (где и ведутся съемочные работы) без всяких специальных мер предосторожности, однако следует избегать прямого попадания луча в глаз. Лазерная энергия класса 3R , используемая в геодезии, представляет опасность при попадании на сетчатку глаза.

1. ОБЩИЕ СВЕДЕНИЯ О ТАХЕОМЕТРЕ NIKON

Для выполнения лабораторных занятий по дисциплинам «Современные методы съемок», «Современные технологии геодезических

4

изысканий», «Геодезия», «Инженерная геодезия и геоинформатика», «Основы аэрогеодезии. Инженерно-геодезические работы», «Прикладная геодезия», «Математическая обработка геодезических систем на ЭВМ», «Геоинформационные системы и технологии», «Автоматизация топографических съемок», «Современные методы съемок» будет применяться тахеометр Nikon Nivo5.C. Основные его характеристики приведены в табл. 1.

Таблица 1

Основные характеристики тахеометра Nikon Nivo5.C

Дальность измерения расстояний по одной призме, м





От 1,5 до 5000

В безпризменном режиме, м













200–300

Минимальное измеряемое расстояние, м









1,5

Погрешность измерения расстояния по призме, мм







3+2 мм/км × D

Погрешность измерения расстояния без призмы, мм





3+2 мм/км × D

Погрешность угловых узмерений по горизонтальному кругу,



5

уг. сек





Д





















Увеличение зрительной трубы, крат











30

Диапазон рабочих температур, ° C











От –20 до +50





А

И





Лазерная безопасность при измерении расстояний





Класс 2

Внешний вид тахеометра с указанием основных его элементов

представлен на рис. 2 и 3.













Ручка для

б





Стилус





переноски















Видоискатель





Фокусировка











зрительной трубы





Марка горизонтальной оси

(кремальера)























Окуляр









USB-порты

зрительной трубыи























Наводящий винт

Диоптрическое









вертикального круга















кольцо















КрышкаСсетки











Батарейный отсек

нитей











Фиксатор













батарейного отсека

Клавиатура

Наводящий винт

горизонтального круга





Головка зажимного



винта трегера

Экран



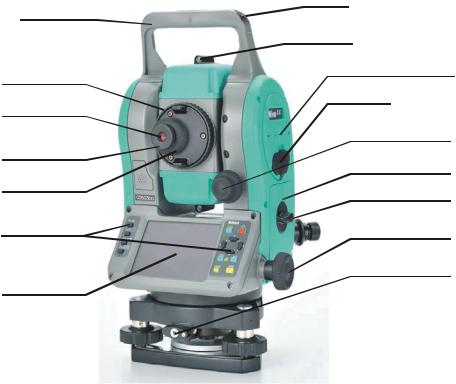

Рис. 2. Внешний вид тахеометра Nikon Nivo5.C с указанием основных его элементов

5

Объектив зрительной трубы















Марка горизонтальной оси

















Батарейный отсек





















центрир















ОптичеОпти скийй отвес













Фиксатор

































батарейного отсека



Круглый уровень











Разъем передачи данных

















и внешнего питания



Подъемный винт трегера









И





Трегер





































Д













А



5.C



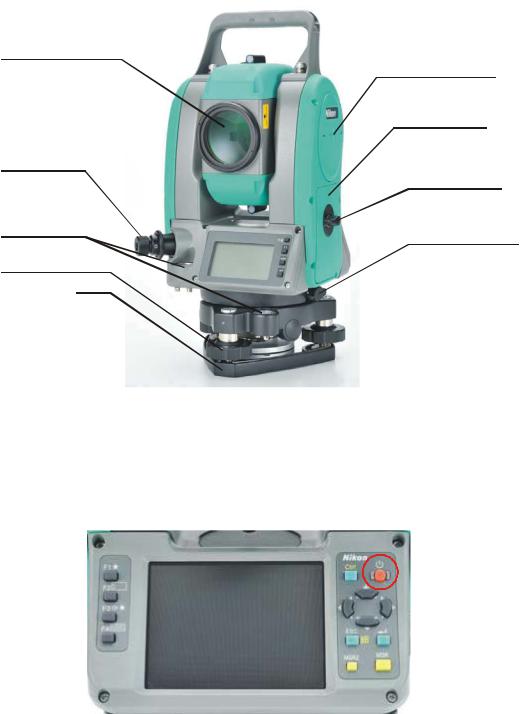

Рис. 3. Внешний вид тахеометра Nikon Nivo









с указанием основных его элементов











б









Для включения инструмента используется кнопка «Power», от-

меченная на рис. 4.

и























С











Рис. 4. Кнопка для включения тахеометра Nikon Nivo5.C

Для выключения инструмента также используется кнопка «Power». При этом после ее нажатия отображается окно «Pover key» (см. рис. 5), в котором стилусом (компьютерным пером) нужно нажать кнопку «Standby.

6

Рис. 5. Кнопка для выключения тахеометра

Nikon Nivo5.C

И



Тахеометр серии Nivo имеет два режима измерения расстояний: на призму и без нее. Смена режимов производится при помощи нажа-

При измерении малых расстоянийДпо призме (до 20 м) необходимо её наклонять в пределах 15–30°, как это проиллюстрировано на рис. 6, чтобы уменьшить интенсивность отражённого от призмы све-

тия на одну секунду клавиш «MSR1» или «MSR2».

тового потока.





А



Правильное измерение малых



Неправильное измерение малых

б

расстояний по пр зме

расстояний по призме

















и









С

















Непрямой угол к оси наведения





Прямой угол к оси наведения

Рис. 6. Измерение малых расстояний тахеометром Nikon Nivo5.C по призме

7
