Контролем вычисления проектных координат главных точек проекта является получение в конце хода координат начальной точки (в табл. 1.4 точки 6, в табл. 1.5 – точки В).

В дальнейшем проектные координаты главных точек проекта будут использованы для подготовки геодезических данных, необходимых для выноса проекта застройки на местность с пунктов геодезической разбивочной сети.

1.5.4. Проектирование плановой и высотной разбивочной сети. Общие положения

Построение специальной разбивочной сети как плановой, так и высотной производится в случаях, когда геодезическая сеть на участке имеет недостаточную точность или густоту для выноса проекта в натуру.

Наиболее распространенным методом построения плановой разбивочной сети на застроенной территории являются полигонометри-

лённого пункта не сохранились, за исключением одного, с которого

натуру.

В курсовом проекте следует принять допустимую среднюю квадратическую погрешность определения пунктов разбивочной сети относительно исходного пункта в плане – 0,1 м, а по высоте – 0,025 м.

Проектирование плановой сети

Проектирование плановой сети выполняется соблюдением следующего порядка:

1. Необходимо наметить места расположения пунктов разбивочной сети и составить схему ходов для их определения. Густота и рас-

39

положение пунктов должны обеспечивать возможность выноса в натуру всех главных точек проекта. Схема ходов должна образовывать систему полигонов. Местоположение пунктов должно обеспечивать их максимальную сохранность.

Рис. 1.8. Схема хода для вычисления проектных координат углов кварталов

квадратическая невязки ходов;

40

mβ и mSS –допустимая средняя квадратическая погрешность измере-

ния углов и допустимая относительная средняя квадратическая погрешность измерений сторон соответственно; т– допустимая средняя квадратическая погрешность определения

координат разбивочной сети (в данном случае 0,1 м);

Рmin – вес уравненного положения пункта разбивочной сети, расположенного в наиболее слабом месте системы ходов;

nЭКВ – число сторон в эквивалентном ходе, заменяющем запроектированную систему ходов ;

[S]ЭКВ – длина эквивалентного хода, заменяющего систему ходов; [S]– общая длина всех запроектированных ходов;

SСР –средняя длина стороны в запроектированных ходах.

B порядке выполнения задания по Н РС величину Pmin следует вычислить для точек, расположенных в наиболее слабых местах системы ходов, двумя способами: способом полигонов проф. В.В. Попо-

W – поправки на звенья ходовой линии, полученные при разбрасывании свободных членов переходных уравнений по способу полигонов

проф.В.В. Попова.

В качестве значений свободных членов переходных уравнений для полигонов следует принять длину участка ходовой линии, проходящей по данному полигону, со знаками противоположными по обе стороны ходовой линии (знак «+», если ходовая линия справа от по-

ходимый вид построений по классификации геодезических сетей (табл.1.6.) и дать рекомендации о необходимых приборах и методике измерений, используемых для выноса проектных значений в натуру.

41

Выбор вида построений по табл.1.6. производится с учетом того, чтобы табличные значения погрешностей не превосходили величин этих погрешностей, вычисленных по формулам (1.42) – (1.45).

принципа равных влияний ошибок угловых и линейных измерений на невязку хода, то есть соответствуют одному из вариантов соотношения точности измерений углов и линий. Поэтому можно допускать некоторое снижение точности измерений одного из элементов сети (углов или линий ), вычисленного по формуле или за счёт повышения

Значение относительной средней квадратической невязки, вычисленное по формуле, не должно превышать допустимую величину, ранее установленную по формуле.

4. Проверить правильность выбора вида сети и точности измерений путём просчёта модели запроектированной сети на ПЭВМ по программе параметрического уравнивания комбинированных сетей в режиме предвычисления точности.

5. Просчитать две модели, для первой модели, задаваясь точностью измерения углов и линий, установленной по табл. 1.6 для второй

42

– используя значения средних квадратических погрешностей, полученных по формулам. В результате просчета моделей получить значения ожидаемых ошибок в положении всех пунктов разбивочной сети, для этого вывести на печать ведомость оценки точности и каталог координат разбивочной сети.

6. По результатам счёта на ПК сделать выводы:

–о соответствии требуемой и ожидаемой точности определения координат пунктов разбивочной сети при запроектированной методике их построения;

–о местонахождении слабых мест в запроектированной системе ходов и правильности ранее сделанного их отыскания;

–о возможности и рациональности применения методики про-

ектирования разбивочных сетей с расчётом необходимой точности измерений по формулам (1.42) – (1.51). Изовать стандартные по точности геодезическиеД построения, проекти-

сети, наиболее удаленного от исходных, – mK ; средняя квадратическая погрешность змерен я угла – mβ ; относительная средняя квад-

ратическая погрешность измерения сторон разбивочной сети – mSS ;

средняя длина стороны разбивочной сети n .

В качестве программ строгого уравнивания геодезических сетей с функцией предвычисления точности можно использовать, например, последнюю версию CREDO DAT из программного комплекса «CREDO», программу уравнивания комбинированных сетей параметрическим способом, разработанную на кафедре высшей геодезии ОмСХИ – ОмГАУ проф. А.И. Балашовым.

43

Инструкция пользователю программы UKS – 88 для проектирования геодезической сети в режиме моделирования

Предварительно выбрать из таблицы классификации геодезических сетей показатели точности средние квадратические погрешности измерения угла – mβ ; относительные средние квадратические по-

грешности измерения сторон – mSS . Для нескольких видов построе-

ний, например для теодолитного хода первого порядка, полигонометрии второго разряда, полигонометрии первого разряда и т.д.

1.На рабочем столе компьютера выбрать MS DOS ПУКС (или MS DOS g .b или другой соответствующий этой программе ярлык). Выбор осуществлять нажатием клавиши ENTER.

2.Выбрать уравнивание комбинированных сетей.

3.Выбрать объект и сеть, высветится строка «Выбор объекта», стрелкой перемещаться вниз до появления строки «Новый» ENTER.

угольников»– «НЕТ»:

1) В меню выбрать «Виды редукций»; широта объекта – 55; осевой – 0 ; по остальным строчкам таблицы выбрать – «НЕТ».

2) После выхода в меню выбрать «Погрешности»; среднюю квадратическую погрешность измеренного направления ввести

в секундах, рассчитав по формуле mH = mβ / 2 . Значение mβ

взять для теодолитного хода первого порядка, среднюю квадратическую погрешность однократного измерения стороны ввести в миллиметрах, рассчитав по формуле

44

Значение mS взять для теодолитного хода первого порядка.

S

Полученную погрешность выразить в миллиметрах. Азимуты не измеряются, поэтому СКО азимутов – ENTER.

3)В меню выбрать нужные «Формы печати» из предлагаемых:

– «Исходные данные».

– «Ведомость оценки точности» – обязательно выбрать «ДА».

– «Эллипсы ошибок».

– «Печать каталога Ф1».

– «Печать каталога Ф2».

– «Печать каталога отметок».

– «Печать грифа». И

– «Строк на странице» задать «60».

4)Клавишей «Esc» выйти в менюДи выбрать «Описание исходных (определяемых) пунктов.

5)В открывшейся форме в шапке таблицы выбрать систему координат «местную»; систему высотА«Балтийскую»; далее, начиная с исходных, номер пункта ENTER; признак «Исходный» или «определяемый» ENTER; координатыбХ – ENTER; У – ENTER. После ввода всех пунктов клавишей «Esc» перейти в меню.

6)Выбрать «Описан е змерений». Для каждого пункта в шапке таблицы привести назван е, на какой пункт ориентируется, в самой таблице дать номерСсмежного наблюдаемого пункта, признаки измерений на него (1 в графе ГГГ обозначает, что измеряется направление; 0 – нет измерений в графе измеренные стороны, 1 – измеряется длина, 0 – нет измерений. Остальные колонки проходить нажимая ENTER. После ввода всех смежных пунктов, на которые будут производиться измерения с данного пункта, нажать «Esc», справа должна высветиться таблица «Название пункта» красного цвета, если ее нет, то нажать «Esc», после выхода в меню вновь нажать ENTER.

7)В таблице красного цвета выбрать «Новый пункт» и повторить действия, описанные в п. 12, начиная с «шапки» таблицы, действия повторять пока не введены все пункты, включая исходные (не менее двух).

8)Клавишей «Esc» выйти в основное меню, выбрать там «Уравнивание сети». После уравнивания выбрать «Просмотр результатов».

45

9)Выбрать «Просмотр каталогов координат», стрелками сместиться вниз и вправо до графы ошибки пунктов, если она есть, то работа завершена. Внизу на дисплее записан адрес файла с ведомостью оценки точности, например: C:\ asmogi\BAZA\P 0011006.LST, с ра с-

ширением LST, запомнить его.

10)Выход из программы клавишей « F3», в меню выбрать «Выход», после выхода в главное меню клавишей «Esc» закрыть программу.

11)На рабочем столе последовательно выбрать «Мой компьтер», диск «С», «asmogi», «baza», найти в базе по адресу свой файл, скопировать на дискету, на дискете файл переименовать, например: «счет 1».

12)Вывод ведомости предвычисления точности на печать в формате А4. И

Открыть файл, выбрав MS DOS, убрать пустые поля и листы. Далее выбрать: «Файл», «ПараметрыДстраницы», «Альбомная», все поля сделать равными 0, «ok»,«Печать», последует сообщение, что «поля выходят за область печати», нажать «ok».

13)Сравнить полученныеАзначения ошибок пунктов с mK . Ес-5,8, ввести новые значен бя погрешностей, используя их значения для

полигонометрии второгоиразряда. Клавишей «Esc» выйти в главное меню, повторитьСуравн ван е –пп. 8,9,10,11,12.

Вновь сравнить значения ошибок пунктов с mK . Если полученные значения не превышают mK , то в качестве разбивочной сети

можно использовать полигонометрию второго разряда. Если превышают, то выполнить пп.1,2,3 (выбрать свою сеть), 5,8, ввести новые значения погрешностей, используя их значения для полигонометрии первого разряда и т.д.

Таким образом, выбор вида построения геодезической разбивочной сети выполняется с помощью ПК способом статистических испытаний.

Проектирование высотной сети

При проектировании разбивочной сети необходимо учесть, что ля всех пунктов плановой сети будут определены высоты. Схема высотной сети совпадает со схемой плановой сети. Проектируемая вы-

46

сотная сеть имеет те же исходные пункты. Необходимая точность высотной разбивочной сети характеризуется средней квадратической погрешностью определения высот пунктов разбивочной сети относительно исходных, которая составляет величину 0,01 м.

Для обеспечения заданной точности определения высот разбивочной сети следует:

1. Установить необходимую точность нивелирования, применяя формулу

где mкм допустимая средняя квадратическая погрешность нивелиро-

ды длиной в один километр.

2. Согласно полученному значению mкм устанавливают необхо-

димый вид нивелирования по классификации высотных геодезических сетей, характеристики точности некоторых из них представлены

47

3. Вычисляют ожидаемую ошибку определения высот пунктов разбивочной сети при выбранной методике нивелирования по формуле и сравнивают ее с допуском.

где mкм – величина, взятая из табл. 1.7 для выбранного вида нивелирования.

от вида геодезической основы на строительной площадке, характера возводимого сооружения, особенностей местности и ряда других причин.

Реализация выбранного способа разбивки заключается в последовательном выполнении отдельных элементов разбивочных работ, прежде всего в построении на местности заданных углов и расстояний. Для контроля выносимой на местность точки ее положение определяют каким-либо другим способом или тем же способом, но от других опорных пунктов.

Полевые разбивочные и контрольные работы выполняются на основе разбивочных чертежей, которые составляются по результатам специальных расчетов, где в качестве исходных данных берут координаты опорных и проектных точек.

48

Построение проектного угла

Перенесение горизонтального угла на местность может быть выполнено теодолитом двумя способами: с точностью, равной точности теодолита, и с точностью, превышающей точность теодолита. Сводится к построению на местности стороны и углаβ от исходной

стороны.

Рис.1.9. Схемы построения проектногоДуглаИдвумя способами

положениях круга и отмечаютАна местности точки С1 и С2. Из – за влияния ошибок вынесенные точки не совпадают. На местности за-

Используя первый способ, проектный угол β откладывают (дважды) от исходного направления В (рис. 1.9, а) теодолитом при двух

крепляют вычисленноеирасстояниеб С=(С1+С2)/2. Полученный таким образом угол АВС = β будет отличаться от проектного его значения не более чем на велич ну точности теодолита.

При построении проектного угла вторым способом теодолитом при одном положении круга откладывают на местности значение угла

Величину р откладывают от перпендикуляра к линии АСо и закрепляют точку С. Полученный таким образом угол ВАС для контроля измеряют тем же числом приемов, что и угол ВАСо.

49

Построение на местности проектного расстояния

Перенесение проектного расстояния заключается в отложении на местности проектной линии от исходной точки в заданном направлении. С этой целью на местности следует отложить расстояние D, горизонтальное проложение d которого равно проектному. В проектное расстояние вводятся поправки за наклон местности ∆ν, температуру ∆t, компарирование ∆к, за переход от плоскости проекции Гаусса – Крюгера к земной поверхности ∆r и имеет следующий вид:

S =Sпр +∆ν +∆t +∆к +∆r.

Поправка за наклон линии всегда вводится со знаком (+). Если на плане по горизонталям или на местности нивелированием определено превышение, то поправка за наклон определяется по формуле

Поправка за температуру: ∆t = α D0(t–t0), где α – коэффициент линейного расширения материала мерного прибора (для стали α = =0,000012); t,t0 – соответственно температура мерного прибора при

Для разбивки лин й с точностью 1:2 000 – 1:3 000 применяют стальные мерные ленты, 1:3 000 – 1:10 000 – шлаковые ленты и рулетки,1:10 000 – 1:50 000 – инварные ленты или светодальномеры.

Перенесение на местность точки с проектной отметкой

Сущность работы по перенесению на местность проектной отметки заключается в установке на местности геодезического знака (кола, отрезка металлической трубы и т.п. ) так, чтобы его верхний срез имел проектную отметку Нпр.

Нивелир устанавливают посредине между репером Rp и точкой В. По рейке, установленной на репере, берут отсчет а и вычисляют

горизонт прибора: ГП = НRpC + а.

Затем вычисляют искомый отсчет b по рейке, установленной в точке В: b = ГП – Нпр.

50

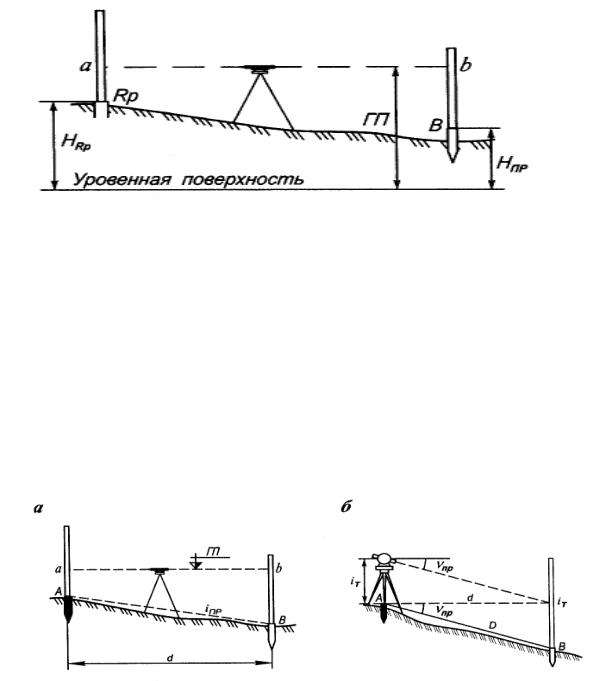

Рис. 1.10. Вынесение на местность точки с проектной отметкой

Далее, наблюдая в нивелир на рейку (рис. 1.10), установленную

на точке В, забивают колышек до тех пор, пока отсчет по рейке не станет равным искомому отсчету b. Для контроля правильности вынесения проектной отметки измерения повторяют. При этом точность нивелирования должна соответствовать требуемой точности выполняемых работ.

Рис. 1.11. Построение линии с проектным уклоном

Для решения задачи на местности откладывают проектное расстояние d, отмечают пункт В и вычисляют его проектную высоту:

НВ = НА + iпрd.

Устанавливают нивелир (см, рис. 1.11, а) и, взяв отсчет по рейке на точке А, вычисляют горизонт прибора

ГП = НА + а.

После чего вычисляют отсчет по рейке, который должен соот-

51

ветствовать проектному положению торца колышка в точке В:

b = ГП – НВ = НА + а – НВ и выносят отметку точки В. Линия, соединяющая торцы колышков в точках А и В, и будет линией с проектным уклоном.

Если требуется выполнить разбивку на местности линии со значительными уклонами или углами наклона, то можно использовать теодолит. В этом случае в точке А устанавливают теодолит и измеряют высоту прибора, отмечают ее на рейке (см. рис. 1.11,б). От точки А откладывают наклонное расстояние D = d / cos νпр и отмечают полученную точку В колышком. Предвычисляют отсчет при любом (одном) положении круга и устанавливают его на вертикальном круге теодолита. Устанавливают рейку на точке В и забивают колышек до тех пор, пока отсчет по рейке не станет равным высоте теодолита.

Подготовка геодезических данныхИдля выноса главных точек проектаД

Подготовка данных для выноса главных точек проекта в натуру выполняется четырьмя способамиА: полярных координат; прямоугольных координат; прямой угловой засечкой; линейной засечкой.

Количество точек, бвыносимых каждым способом, устанавливается преподавателем. Выбор точек производится с учетом рационального примененияипланируемого способа.

Подготовка к выносу каждой главной точки в натуру включает следующие технологСческ е операции:

а) определен е проектных значений углов и линий, необходимых для выноса проектных точек на местность, относительно пунктов разбивочной сети (выполняется аналитическим путем из решения обратных геодезических задач);

б) установление необходимой точности угловых и линейных построений;

в) выбор геодезических приборов и методики построения; г) расчет ожидаемой точности положения главной точки проекта

для выбранных геодезических приборов и методики построения; д) составление разбивочного чертежа.

Определение проектных значений углов и линий выполняется по координатам главных точек проекта, полученных в разделе «Аналитический расчет проекта» и координатам пунктов разбивочной сети, взятым из каталога после расчетов на ПК. При расчёте необходи-

52

мой точности построения углов и линий следует исходить из инструктивных допусков на точность выноса проектных точек и формул для ожидаемых ошибок в положении точек соответственно для способов:

– полярных координат

ры для линейныхСи угловыхиизмерений. При этом учитывают, что углы желательно строить теодолитом одним полуприемом, прямые углы строить экером ( mβ = 5'), при этом стороны линейной засечки не

должны превышать длины мерного прибора. Расчет ожидаемой ошибки положения вынесенной главной точки производят по формулам (1.54) – (1.57), подставив в них стандартные значения mS и mβ

для выбранных приборов и методики построения.

Разбивочные чертежи, которые представляют собой крупномасштабную схему выноса проектных точек относительно исходных пунктов с указанием всех необходимых численных значений углов и линий, подлежащих построению на местности, составляют на листах белой бумаги формата А4.

53
