на в [14, c.2]. Номенклатурой предусмотрено деление панелей на рядовые, простеночные, угловые и парапетные. Разрезка стен на панели при различной высоте здания представлена в [19, c.49].

Основным элементом лестницы является Z-образная конструкция, включающая марш и две полуплощадки. Последний верхний марш дополняют отдельной полуплощадкой. Номенклатура лестничных маршей c полуплощадками представлена в [11, c.80].

В рамках данного проекта предусмотрено рассмотрение конструкций надземной части здания, поэтому подробно не останавливаемся на фундаментах. Отметим лишь то, что фундаменты принимаются в зависимости от геологических условий площадки строительства, нагрузки от здания, глубины промерзания грунта, наличия приямков, каналов и подвалов.

Перегородки проектируют в зависимости от назначения помещений здания. В конторских и других сухих помещениях могут использоваться крупнопанельные железобетонные перегородки или перегородки из гипсобетонных плит толщиной 80 мм, можно закладывать каркасно-обшивные перегородки с использованием ГКЛ (гипсокартонных листов) или перегородки из легкобетонных блоков СИБИТ толщиной 100 мм. В мокрых и влажных помещениях перегородки должны быть влагостойкие – кирпичные толщиной 120 или 65 мм. В помещениях, не освещенных естественным светом, целесообразно устройство остекленных фрамуг или использование перегородок из стеклоблоков или стеклопрофилита.

Полы также принимаются в зависимости от назначения помещений. В уборных, душевых, умывальных, гардеробных и других помещениях, подверженных воздействию жидкости, конструкция полов должна быть водостойкой и водонепроницаемой с устройством уклонов и трапов. В остальных помещениях может быть предложено устройство линолеумных полов, полов из поливинилхлоридных плит. Общая конструкция пола в помещениях здания в соответствии с [11, с.3] должна составлять 100 мм.

Покрытие – совмещенное невентилируемое бесчердачное с рулонной кровлей и с организованным отводом воды по внутренним водостокам. Уклон кровли от 0 до 2,5 %. Удаление воды с кровли назначается в соответствии с п. 4.2, 4.4 [5].

Окна и двери принимаются, как для гражданских зданий общественного назначения. Номинальная высота окон 1,8 м, ширина окон может быть 0,9; 1,2; 1,8; 2,1; 2,4 м. Конструкция окон назначается в соответствии с результатами теплотехнического расчета (см. разд. 7 данных методических указаний).

23

Размеры окон в соответствии с результатами светотехнического расчета (см. разд. 8 данных методических указаний).

7.ТЕПЛОТЕХНИЧЕСКИЙ РАСЧЕТ ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ

7.1. Теплотехнический расчет наружных стен

Цель расчёта: выбор конструктивного решения наружных стен из условия обеспечения требуемых теплозащитных качеств.

7.1.1.Исходные данные

Назначение здания (см. задание).

Район строительства (см. задание).

Расчетная зимняя температура наружного воздуха (0C) принимается равной средней температуре наиболее холодной пятидневки обеспеченностью

0,92 [2, табл.1].

Расчетная температура внутреннего воздуха принимается для помещений наибольшей площади и температуры [1, табл.19].

Расчетная относительная влажность внутреннего воздуха [4, прим.

п.2.10*].

Влажностный режим помещения [4, табл.1].

Зона влажности строительства [4, прил.1*].

Условия эксплуатации ограждающих конструкций [4, прил.2*].

Конструктивное решение наружных стен принимается в соответствии с результатами расчета. Возможные варианты конструктивного решения наружных стен представлены в разд. 6 данных методических указаний.

7.1.2.Расчетные условия

Приведенное сопротивление теплопередаче ограждающей конструкции

R0пр согласно п.2.1* [4] следует принимать не менее требуемых значений R0тр, определяемых исходя из санитарно-гигиенических и комфортных условий и условий энергосбережения, т. е.

R0пр R0тр.сг и R0пр R0тр.эн.

Выпадение конденсата на внутренних поверхностях ограждающих конструкций не допускается.

24

7.1.3. Определение требуемого сопротивления теплопередаче из санитарно-гигиенических и комфортных условий

Требуемое сопротивление теплопередаче из санитарно-гигиенических и комфортных условий определяется в соответствии с п.2.2* [4] по формуле

R0тр.эн=n(tв–tн)/ tн в , (1)

где n – коэффициент, принимаемый в зависимости от положения наружной поверхности ограждающей конструкции по отношению к наружному воздуху

[4, табл.3*];

н

t – нормированный температурный перепад между температурой внутреннего воздуха и температурой внутренней поверхности ограждающей конструкции [4, табл.2*];

в – коэффициент теплоотдачи внутренней поверхности ограждающей конструкции [2, табл.4*].

7.1.4.Определение требуемого сопротивления теплопередаче из условия энергосбережения

Требуемое сопротивление теплопередаче из условия энергосбережения в соответствии с п.2.1* [4] определяется интерполяцией по [4, табл.1б*] (второй этап) как для зданий, строительство которых начинается с 1 января 2000 года в зависимости от значения ГСОП (градусо-сутки относительного периода), которое следует определять по формуле (1а) [4]

ГСОП = (tв– tот.пер) от.пер , (2)

где от.пер – продолжительность в сутках периода со средней суточной температурой воздуха 8 0C;

tот.пер – средняя температура периода (0С), со средней суточной температурой воздуха < 8 0C.

7.1.5. Выбор конструктивного решения наружных стен

Приведенное сопротивление теплопередаче R0пр панельных стен в соот-

ветствии с [4] допускается принимать по формуле

R0пр = R0усл r , (3)

где R0усл - сопротивление теплопередаче панельных стен, условно опреде-

ляемое по формулам (4) и (5) [4] без учета теплопроводных включений, м2 0С/Вт;

25

Приравнивая выражение (4) к большему из требуемых сопротивлений пере-

7.2. Теплотехнический расчет утеплителя в покрытии

Цель расчета: обоснование конструктивного решения покрытия из условия обеспечения требуемых теплозащитных качеств.

7.2.1.Исходные данные (см. п.7.1 данных методических указаний)

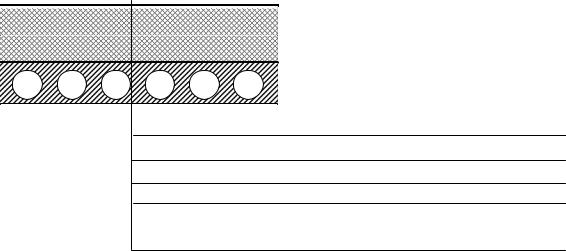

Конструктивное решение покрытия

Водоизоляционный ковер

4 слоя рубероида на битумной мастике – 10 мм

Стяжка - цементно-песчаный раствор – 20 мм

Утеплитель плитный или насыпной Пароизоляция – рубероид, наклеенный на горячий битум – 2 мм Основание – ж/б плита перекрытия – 220 мм

Рис.2. Конструкция покрытия

7.2.2. Расчетные условия: (см. п.7.1 данных методических указаний)

7.2.3.Определение требуемого сопротивления теплопередаче из санитарно-гигиенических и комфортных условий

26

Требуемое сопротивление теплопередаче из санитарно-гигиенических и комфортных условий определяется по формуле (1) (см. теплотехнический расчет наружных стен п.7.1 данных методических указаний).

7.2.4. Определение требуемого сопротивления теплопередаче из условия энергосбережения

Требуемое сопротивление теплопередаче из условия энергосбережения в соответствии с п.2.1* [4] определяется интерполяцией по [4, табл.1б*] (второй этап) в зависимости от значений ГСОП, определяемое по формуле (2) (см. п.7.1 данных методических указаний).

7.2.5. Определение толщины утеплителя в покрытии

Приведенное сопротивление теплопередаче многослойной ограждающей

В расчете пренебрегаем сопротивлением теплопередаче водоизоляционного ковра, пароизоляционного слоя и стяжки.

Термическое сопротивление Rутеп слоя многослойной конструкции определяется по следующей формуле:

где утеп – толщина слоя, м;утеп – расчетный коэффициент теплопроводности материала слоя, Вт/м2 0С.

Приравнивая большее из требуемых сопротивлений теплопередаче к приведенному сопротивлению теплопередаче многослойного ограждения, тол-

где н – коэффициент теплоотдачи (для зимних условий) наружной поверхности ограждающей конструкции [4, табл.6*];

Rпл – приведенное сопротивление теплопередаче железобетонной пустотной плиты.

В качестве утеплителя в покрытии могут выступать плиты минераловатные или гравий керамзитовый.

Определяем значения расчетных коэффициентов теплопроводимости данных материалов по [4, прил.3*] и рассчитываем толщину утеплителя.

27

7.3.Теплотехнический расчет светопрозрачных ограждающих конструкций (окон)

Цель расчета: выбор конструктивного решения оконных блоков из условия обеспечения требуемых теплозащитных качеств.

7.3.1.Исходные данные (см. п.7.1 данных методических указаний)

Конструктивное решение – оконные блоки в деревянных или пластмассовых переплетах.

7.3.2.Расчетные условия

Приведенное сопротивление теплопередаче светопрозрачных ограждаю-

щих конструкций R0пр в соответствии с [4] следует принимать не менее требуемого значения R0тр, определяемого исходя из условия энергосбережения, т. е.

R0пр > R0тр.эн.

Температура внутренней поверхности конструктивных элементов окон зданий должна быть не менее 3 0С при расчетной температуре наружного воздуха.

7.3.3. Определение требуемого сопротивления теплопередаче из условия энергосбережения

Требуемое сопротивление теплопередаче из условия энергосбережения в соответствии с п.2.1* [4] определяется интерполяцией по [4, табл.1б*] (второй этап) в зависимости от значения ГСОП (см. п.7.1 данных методических указаний)

7.3.4. Выбор конструктивного решения элементов заполнения оконных проемов

Выбор конструктивного решения элементов заполнения оконных проемов осуществляется по [4, прил.6*] с учетом соблюдения первого расчетного условия.

28

8. СВЕТОТЕХНИЧЕСКИЙ РАСЧЕТ

Цель расчёта: определение необходимой площади остекления в помещениях с наиболее высокими требованиями естественного освещения (рабочие и проектные кабинеты, медпункт, АБК).

8.1.Исходные данные

Район строительства (из задания).

Максимальная глубина проектируемых помещений В (назначается в соответствии с проектным предложением).

Высота помещений Н (назначается в соответствии с проектным предложением).

Длина помещений еп (назначается в соответствии с проектным предложением).

Характеристика заполнения оконных проёмов (назначается в соответствии

степлотехническим расчётом окон).

Толщина наружных стен b (назначается в соответствии с теплотехническим расчетом стен).

Коэффициент отражения потолка, верхних и нижних частей стен, пола, мебели назначается в соответствии с [21, с.91].

Со стороны расположения рассматриваемых помещений затенение противостоящими зданиями отсутствует или нет (назначается в соответствии с проектным предложением и учитывает расположение производственного корпуса).

Разряд зрительной работы.

8.2.Расчётные условия

При одностороннем боковом естественном освещении минимальное значение коэффициента естественного освещения (в дальнейшем КЕО) еmin в точке, расположенной на расстоянии 1 м от стены, наиболее удаленной от световых проёмов, на пересечении вертикальной плоскости характерного разреза помещения и условной рабочей поверхности в соответствии с п.2.3 [6] следует принимать не менее нормируемого значение КЕО ен, т.е.

29

8.3. Определение нормированного значения КЕО

Нормированное значение КЕО определяется в соответствии с п.2.4 [6]. Перед этим предварительно определяются пояс светового климата и устойчивость снежного покрова [6, рис.1].

8.4. Предварительный расчёт площади световых проёмов

Предварительный расчёт площади световых проёмов при боковом осве-

где ен – нормированное значение КЕО, %; Кз – коэффициент запаса, принимается по [6, табл.3] как для вертикально расположенного светопропускающего материала;

0 – световая характеристика окон, находится в зависимости от соотношения

ен/В; В/h1 по [6, табл.26];

Sn – площадь пола проектируемого помещения, определяется в соответствии с рис.3 данных методических указаний

Sn=еn B=3 6=18 (м2);

Кзд – коэффициент, учитывающий затенение окон противостоящими зданиями, назначенный в соответствии с [6, табл.27];ср–средневзвешенный коэффициент отражения потолка, стен и пола, определим как

ср=( потолка Fпотолка+ пола Fпола+ стен Fстен)/(Fпотолка+Fпола+Fстен), (12)

где r1 – коэффициент, учитывающий повышение КЕО при боковом освещении благодаря свету, отраженному от поверхности помещения и подстилающего слоя, прилегающего к зданию, находится в зависимости от В/h1, ен/В, е/В по

[6, табл.30];

30

Рис.3. План и разрез I-I проектируемого помещения

0 – общий коэффициент светопропускания в соответствии с [6, прил.5], определяемый по формуле

где 1 – коэффициент светопропускания материала вычисляется по [6,

табл.28];

2 – коэффициент, учитывающий потери света в переплётах светопроёма, определяется по [6, табл.28];

3 – коэффициент, учитывающий потери света в несущих конструкциях, вычисляется по [6, табл.28];

4 – коэффициент, учитывающий потери света в солнцезащитных устройствах определяется по [6, табл.29];

5 – коэффициент, учитывающий потери света в защитной сетке, устанавливаемой под фонарями.

Подставляя значение полученных коэффициентов в формулу (11), рассчитывается требуемая площадь световых проёмов (в свету).

31

Зная, что Sо=а0/h0>S0тр (где h0 – высота светового проёма, м, а0 – ширина светового проёма, м) и, задавшись высотой светового проёма h0, определяем

ширину светового проёма по формуле

а0>S0тр/h. (14)

8.5. Определение минимального значения коэффициента естественного освещения

Минимальное значение коэффициента естественной освещенности при

где q – коэффициент, учитывающий неравномерную яркость облачного неба МКО, определяется по [6, табл.35];

зд – геометрический КЕО в расчётной точке при боковом освещении, учитывающий свет, отраженный от противостоящих зданий, вычисляем по графику I и II [6];

R – коэффициент, учитывающий относительную яркость противостоящего здания, определяем по [6, табл.36];

б – геометрический коэффициент естественной освещенности, учитывающий прямой свет неба в какой-либо точке помещения при боковом осве-

где n1 – количество лучей по графику I, проходящих от неба через световые проёмы в расчётную точку на поперечном разрезе помещения, принимаем в соответствии с [6, рис.5];

n2 – количество лучей по графику II, проходящих от неба через световые проёмы в расчётную точку на плане помещений, принимаем в соответствии с

[6, рис.6].

Подставив полученные значения в формулу (16), получим б.

Подставив значения полученных коэффициентов в формулу (15), получим

еmin, %.

9.РАЗРАБОТКА АРХИТЕКТУРНО-КОНСТРУКТИВНЫХ ЧЕРТЕЖЕЙ ЗДАНИЯ

Чертежи проекта выполняются на двух листах формата А2 (420 594 мм). Лист должен иметь рамку, линии которой отстоят от краев с трех сторон
