6 Проверочный расчет тихоходного вала на усталостную выносливость
Определяем силы в зацеплении:
Окружное усилие на колесе:
(6.1)
Радиальное усилие:
(6.2)
Осевая сила:
(6.3)
Крутящий момент:
(6.4)
Нагрузка на выходном конце вала:
(6.5)
Определение реакций опор
Определяем реакции в опорах и строим эпюры изгибающих и вращающих моментов (рис 6.1):
в вертикальной плоскости:
Момент в сечении I (с левой стороны):
. (6.9)
Момент в сечении I (с правой стороны):
. (6.10)
Рассмотрим реакции от силы Fr действующей в горизонтальной плоскости:
Сумма моментов :
; (6.11)
;
Сумма моментов :
; (6.12)
.
Момент в сечении I:
. (6.13)
Момент в сечении II:
(6.14)

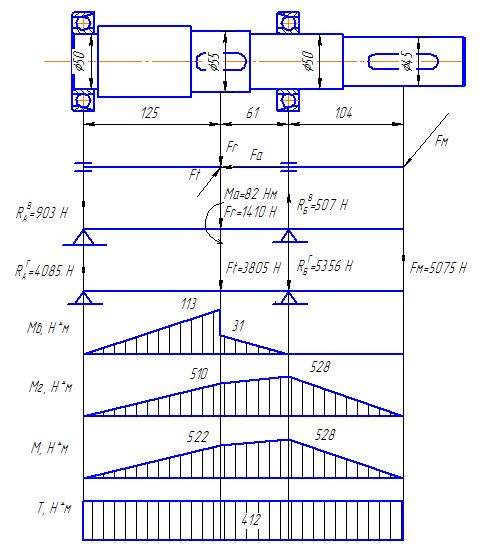

Строим вал и эпюры изгибающих и крутящих моментов – рисунок 6.1.
Рисунок 6.1 – Вал и эпюры.
Изгибающий момент для первого сечения:
; (6.15)
Изгибающий момент для второго сечения:
; (6.16)
Осевой момент сопротивления опасного сечения:
; (6.17)
где d – диаметр опасного сечения вала, м;
Полярный момент сопротивления опасного сечения:
; (6.18)
Максимальные напряжения изгиба , МПа, и кручения , МПа, в опасном сечении определяем по формулам:
, (6.19)
. (6.20)
Определяем коэффициенты, корректирующие влияние постоянной составляющей цикла напряжений на сопротивление усталости:
; (6.21)
; (6.22)
; (6.23)
где , – пределы выносливости материала;
; (6.24)
; (6.25)
.
Коэффициент корректирующий влияние среднего напряжения цикла на сопротивление усталости при изгибе:
(6.26)
Коэффициент корректирующий влияние среднего напряжения цикла на сопротивление усталости при кручении:
(6.27)
где и - амплитуды переменных составляющих циклов напряжений;
Определяем коэффициенты, учитывающие качество (шероховатость) поверхности:
(6.28)
(6.29)
Коэффициенты концентрации напряжений при изгибе и кручении рассчитываются по формулам:
(6.30)
, (6.31)
где - коэффициент, учитывающий наличие поверхностного упрочнения; = 1;
и ‑ эффективные коэффициенты концентрации напряжений; при d = 50 мм, радиусом канавки для выхода шлифовального круга r = 1,6 и отношением r/d = 0,032 принимаем
и ‑ коэффициенты учитывающие размеры вала;
Коэффициенты, учитывающие размеры определяют по формулам:
; (6.32)
, (6.33)
где и ‑ показатели степени, зависящие от материала вала.
Показатели степени рассчитывают по формулам:
; (6.34)
, (6.35)
Тогда:
Коэффициенты запаса сопротивления усталости при изгибе и кручении рассчитываются по формулам:
; (6.36)
. (6.37)
Суммарный коэффициент запаса сопротивления усталости
. (6.38)
Условие прочности соблюдается. Диаметр вала увеличивать не требуется.
