Безаварийное бурение

СПБГУАП | Институт 4 группа 4736

Если существует напряженное состояние, благоприятное для образования сброса, кольцевые напряжения на горизонтальном участке ствола будут иметь максимальное значение на боковых стенках

Рис. 8-24 Анизотропное распределение напряжений

Посмотрим на скважину, изображенную на рис. 8-24. Принимаем, что тектонические напряжения равны (о"н = 0"ь), тогда кольцевые напряжения на стенках скважины будут распределены равномерно по всей окружности сечения ствола, как показано на рис. 8-23А. Однако на горизонтальном участке ствола вертикальные напряжения от веса вышележащих пород будут больше действующих горизонтальных напряжений. В результате кольцевые напряжения будут иметь максимальное значение на боковых стенках, и наименьшие значения на верхней и нижней стенках (рис. 8-23В). Если плотность бурового раствора недостаточно велика, стенки обрушатся в скважину.

В горнодобывающей отрасли об этом знают уже в течение столетий. Вот почему в шахтных тоннелях крепь толще всего вдоль стен, а не на кровле или на полу (в большинстве случаев порода обрушивается в шахтных тоннелях не с кровли, а со стен. Это можно видеть и в голливудских фильмах).

Вероятнее всего, большие разности напряжений будут встречаться на небольших глубинах. Это объясняется тем, что на глубине породы становятся более пластичными из-за более высокого бокового давления. Пластичные породы деформируются до выравнивания напряжений. Этот феномен называется "правило Гейма"3. В горных районах, где высоки тектонические напряжения, кольцевые напряжения могут быть в три раза больше в одном направлении, чем в другом, особенно у поверхности. На очень больших глубинах напряжения почти выравниваются, даже в горных районах.

130

СПБГУАП | Контакты https://new.guap.ru/i03/contacts

СПБГУАП | Институт 4 группа 4736

Силовые линии поля напряжений

Hoek и Brown3 в своей книге "Подземные выработки в горных породах" использовали для описания поля напряжений вокруг скважины изящную аналогию с линиями тока. Силовые линии поля напряжений представляет собой воображаемые линии, вдоль которых действуют главные напряжения. Эти линии являются аналогом линий тока в плавном потоке.

Рис. 8-26 Силовые линии поля напряжений3

131

СПБГУАП | Контакты https://new.guap.ru/i03/contacts

СПБГУАП | Институт 4 группа 4736

Изострессы

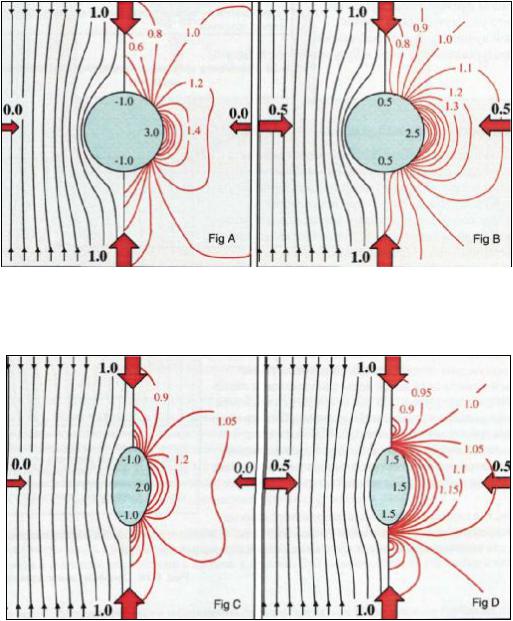

На рис. 8-27 показаны силовые линии поля напряжений с одной стороны скважины и линии равных напряжений (изострессы) с другой стороны скважины. Изострессы3 показывают соотношение наибольших главных напряжений в окрестности скважины и в пласте.
