Задача 43

Чтобы найти 23 проведем через проекцию точки 22 линию P2Q2║S2B2

Задача 43

Найдем P3Q3 . Для этого: 1)по принадлежности найдем P3

Задача 43

2)параллельно S3B3 прочертим P3Q3

N1

B1

Задача 43

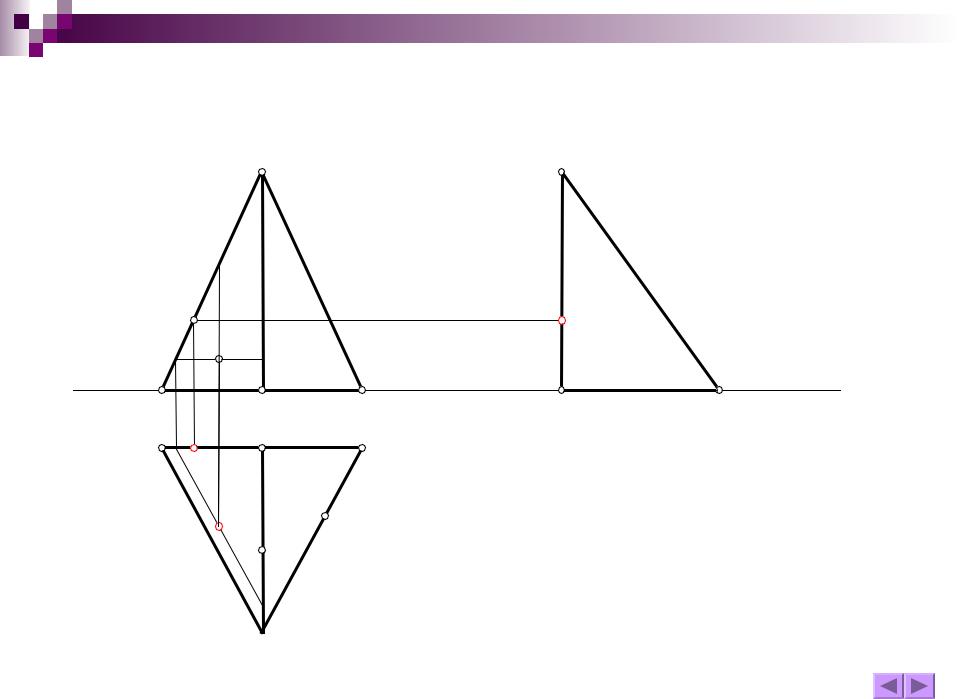

Теперь по принадлежности находим проекцию 23 .

Задача 43

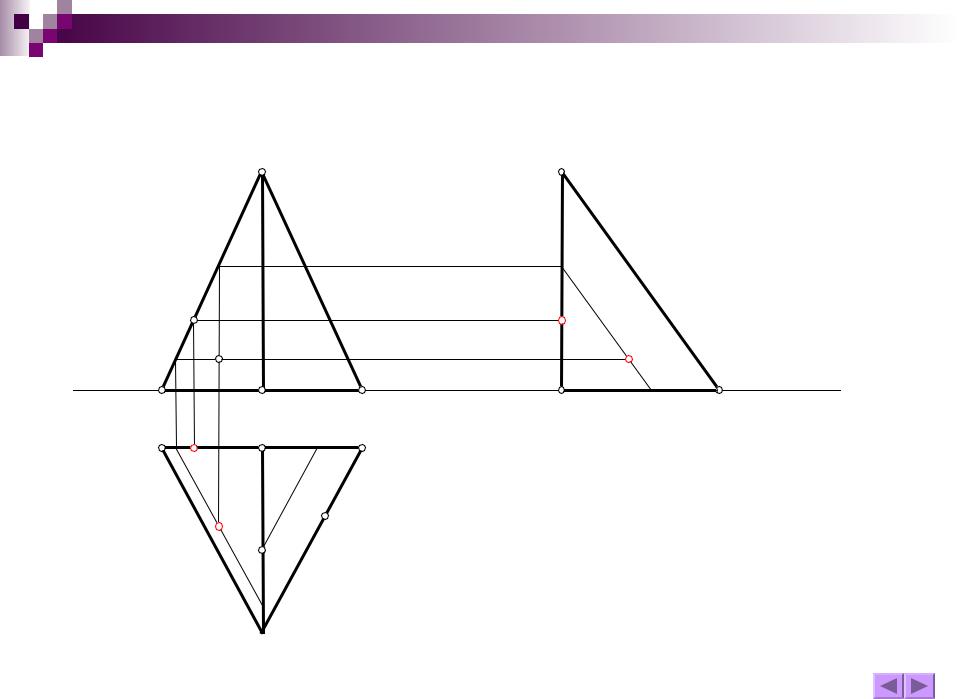

Точка 31 лежит на ребре SB. Чтобы найти 32 в грани SBC проведем через точку 3 линию параллельную ВС . Назовем её l .

Задача 43

Найдем проекцию l2 этой линии на П2

l1

N1

B1

Задача 43

32 будет лежать в точке пересечения l2 с S2B2

l1

N1

B1

Задача 43

Проекцию 33 можно найти по принадлежности. Для этого проведем через 32 соединительную линию на П3

Задача 43

В точке пересечения с S3B3 ставим проекцию 33

Задача 43

Точка 4 лежит на ребре ВС. Поэтому, чтобы найти 42 проводим соединительную линию в плоскость П2
