Задача 42

Задача 42

Условия задачи:

Построить фронтальный очерк поверхности вращения, заданной осью i, образующей АВ и шагом Р.

i2

B2

Х А2

А1 i1B1

Задача 42

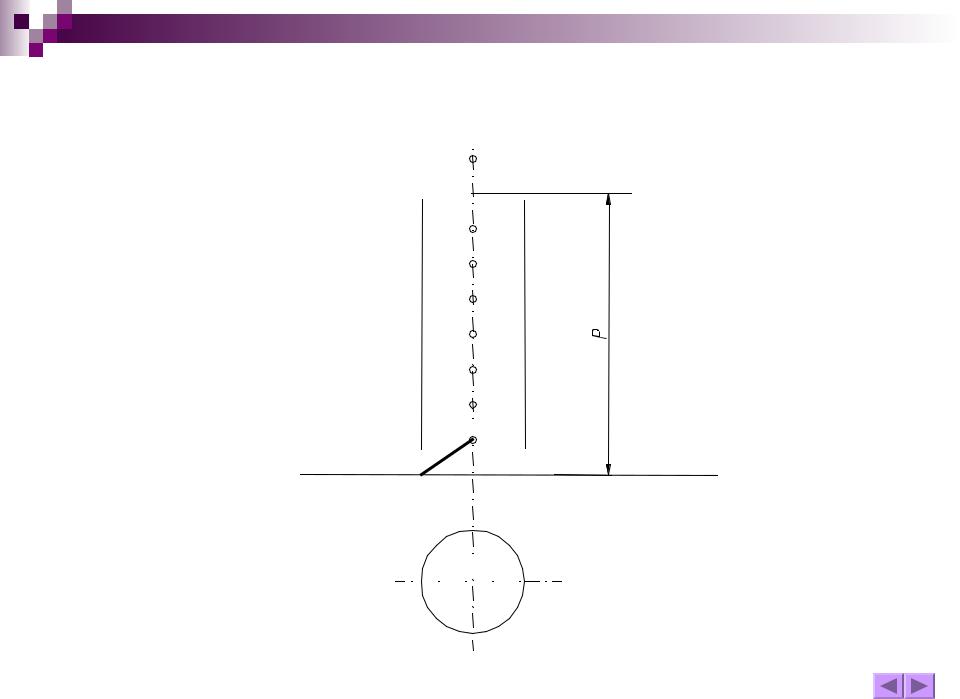

Разделим расстояние Р на 8 частей – уровней.

i2

B2

Х А2

А1 i1B1

Задача 42

Проекции точки В на П2 уже обозначены(здесь B2` положение на последнем уровне.

B2

i2

B2

Х А2

А1 i1B1

Задача 42

Построим проекции очки А в П1 на каждом уровне. Для этого:

В П2 проведем через проекции точки В горизонтали на которых будут лежать проекции точки А

B2

i2

B2

Х А2

А1 i1B1

Задача 42

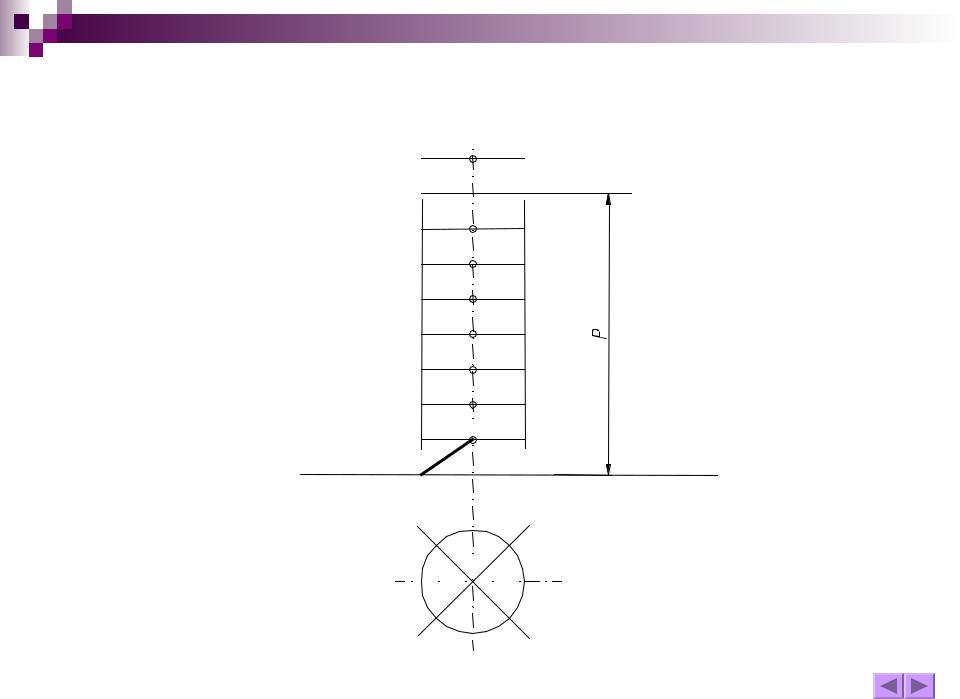

В П1 разделим окружность на 8 частей и обозначим положения точки А на каждом уровне цифрами.

B2

i2

B2

Х А2

3

2 4

А1 i1B1

1 5

6 8 7

Задача 42

Проводим вспомогательные линии из положений 2,4,6,8.

B2

i2

B2

Х А2

3

2 4

А1 i1B1

1 5

6 8 7

Задача 42

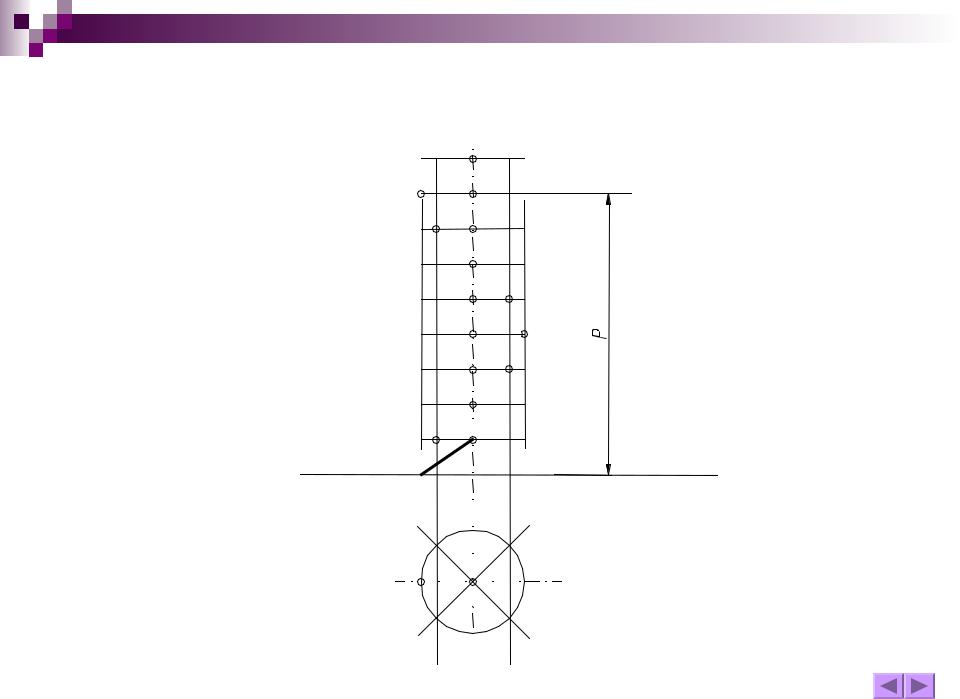

Отмечаем положение точки А на каждом уровне в плоскости П2. Здесь А2` положение проекции на последнем уровне

B2

А2

i2

B2

Х А2

3

2 4

А1 i1B1

1 5

6

8 7

Задача 42

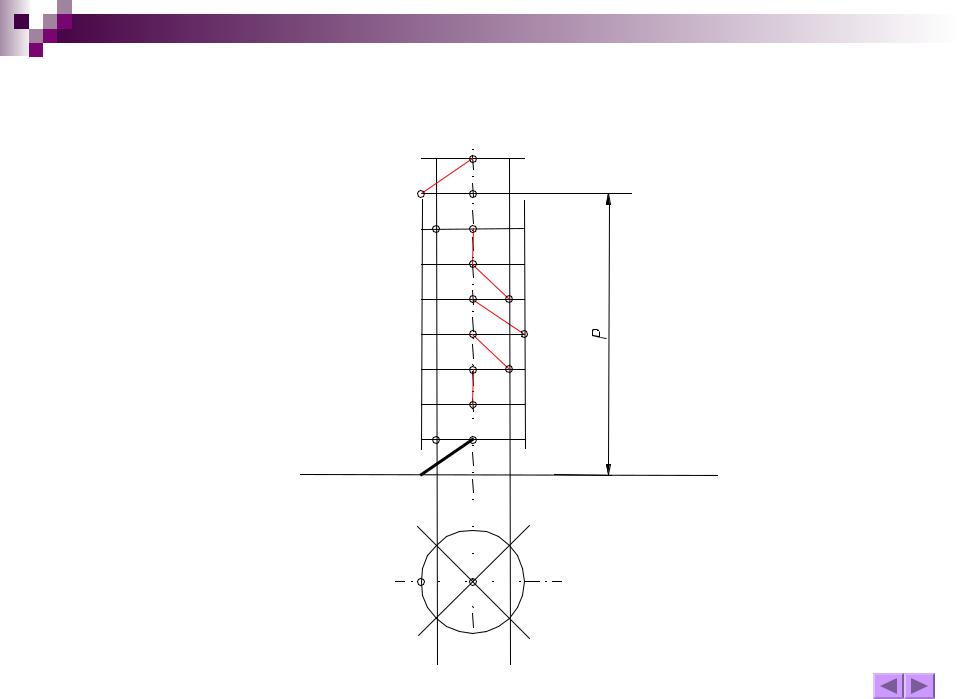

Чертим проекции прямой АВ на П2 т.е. соединяем А2 и В2 на каждом из восьми уровней.

B2

А2

i2

B2

Х А2

3

2 4

А1 i1B1

1 5

6

8 7

Задача 42

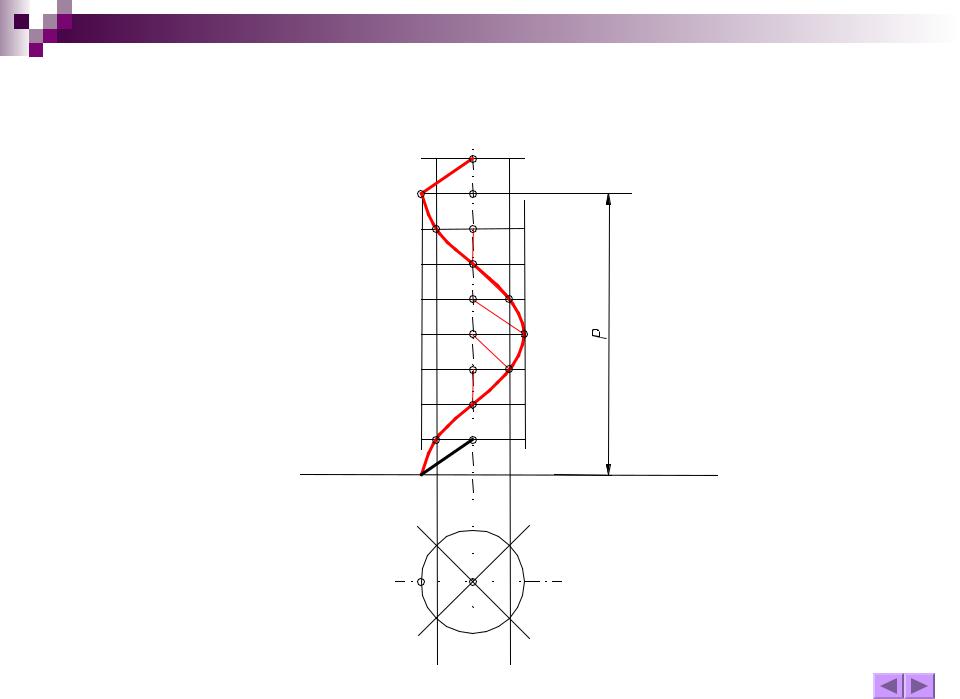

Аппроксимируем проекции точек А2 – А2`

B2

А2

i2

B2

Х А2

3

2 4

А1 i1B1

1 5

6 8 7
