Лекция №5. Полупроводниковые выпрямители.
Слайд 2. Общая структура выпрямителей. Однополупериодный однофазный выпрямитель. Двухполупериодный однофазный выпрямитель. Двухполупериодный трёхфазный выпрямитель
Слайд 3. Выпрямителями называют преобразователи переменного тока в постоянный. Они широко применяются в энергетических и электронных устройствах для питания этих устройств постоянным током.
Для преобразования переменного тока в постоянный ток используют полупроводниковые диоды (вентили). При необходимости регулирования параметров нагрузки выпрямителя используют тиристоры и IGBT-модули.
В структуру выпрямителя входят (см. на слайде): силовой трансформатор, преобразователь переменного тока в однонаправленный (постоянный) пульсирующий ток, сглаживающий фильтр. Нагрузка может быть подключена непосредственно после преобразования переменного тока в постоянный или после сглаживающего фильтра.
Силовой трансформатор служит для преобразования переменного напряжения сети. В зависимости от назначения используется повышающий или понижающий напряжение трансформатор. Преобразователь переменного тока в пульсирующий постоянный обладает односторонней проводимостью используемых полупроводниковых приборов. Сглаживающий фильтр служит для преобразования выпрямленного пульсирующего тока в ток, близкий по форме к постоянному току.
Современные выпрямители различают по типу используемых вентилей, схеме их включения и числу фаз используемой сети переменного напряжения. Выпрямители подразделяют также на неуправляемые и управляемые. Для питания блоков электронной аппаратуры, как правило, применяют выпрямители малой мощности с питанием от однофазной сети переменного тока, а для силовых устройств — от трёхфазной сети. В тех случаях, когда необходимо получить повышенное постоянное напряжение, применяют умножители напряжения. Если первичным источником питания является источник постоянного напряжения, то постоянное напряжение с необходимыми параметрами вырабатывает специальный преобразователь-инвертор.

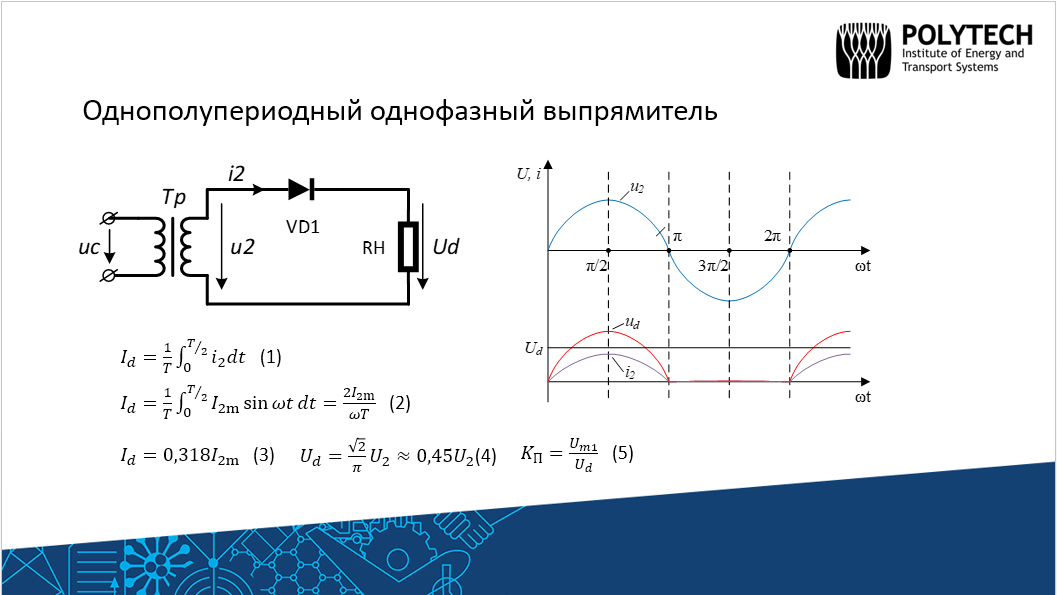

Слайд 4. Однофазный трансформатор преобразует переменное напряжение сети ис (см. на слайде) в переменное напряжение и2 вторичной обмотки трансформатора. За счёт односторонней проводимости диода VD1 ток i2 имеет место только в положительные полупериоды напряжения и2 и, следовательно, имеет пульсирующую форму (см. на слайде).
Постоянная составляющая этого тока Id
определяется средним значением тока
i2 в нагрузке
RH за
период. Средним значением тока
является среднее арифметическое значение
всех мгновенных значений за период в
соответствии с выражением (1). Таким
образом получаем выражение (2). Т.к.
,
то получаем соотношение (3). Постоянная
составляющая выпрямленного напряжения
на нагрузке RH
по закону Ома.
Установим соотношение между Ud
и действующим значением напряжения на
зажимах вторичной обмотки трансформатора
и2 в соответствии с
выражением (4). Где
- действующее значение напряжения и2.
Выпрямленное напряжение имеет пульсирующий характер. Разложение такой периодической функции в ряд Фурье показывает, что она состоит из суммы постоянной составляющей (Ud) и чётных гармонических составляющих
Для оценки качества выпрямленного
напряжения пользуются коэффициентом
пульсации KП, который равен
отношению амплитудного значения основной
гармоники выпрямленного напряжения
Um1 к постоянной составляющей,
равной среднему значению выпрямленного
напряжения в соответствии с выражением
(5). Так как для однополупериодного
выпрямителя напряжение первой гармоники
равно
,
а
(в соответствии с выражением (4), то
коэффициент пульсации для данной схемы
выпрямителя будет равен 1,57.

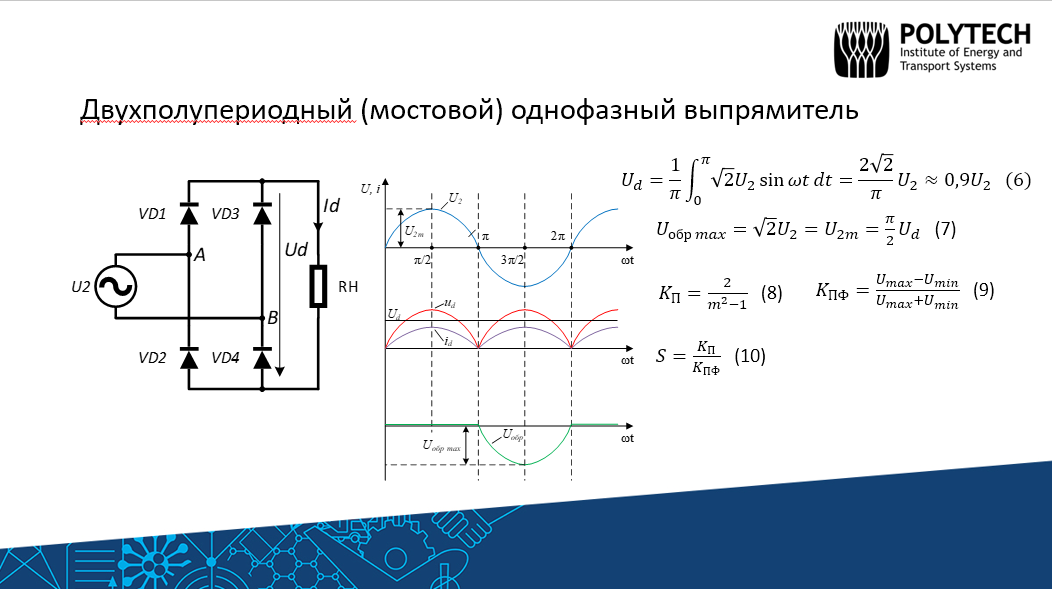

Слайд 5. Наибольшее распространение получила мостовая схема выпрямления, исследуемая в данной лабораторной работе (см. на слайде), из которой видно, что выпрямитель содержит четыре вентиля VD1…VD4, включенных по мостовой схеме. На одну диагональ моста подаётся переменное напряжение, а с другой диагонали моста выпрямленное напряжение подаётся на нагрузку RH.
Каждая пара диодов (VD1,VD4 и VD2,VD3) работают поочерёдно. Диоды VD1 и VD4 открыты в первый полупериод напряжения U2, когда потенциал точки А выше потенциала точки В. В интервале от 0 до Т/2 ток протекает от точки «А» через вентиль VD1, резистор RН, вентиль VD4, точку «В», источник U2 (обычно вторичная обмотка трансформатора, которая на схеме не указана) к точке «А». Во второй полупериод потенциал точки «В» выше, чем потенциал точки «А». Ток протекает от точки «В» через вентиль VD2, резистор RН, вентиль VD3, источник U2 к точке «В».
Временные диаграммы, поясняющие принцип работы выпрямителя, выполненного по мостовой схеме показаны на слайде.
Среднее значение выпрямленного напряжения Ud определяют как среднее за полупериод значение напряжения U2 в соответствии с выражением (6), где – действующее значение U2.
Обратное напряжение прикладывается одновременно к двум непроводящим диодам на интервале проводимости двух других диодов. Форма обратного напряжения для диодов VD1, VD4 показана на временной диаграмме. Максимальное обратное напряжение определяется амплитудным значением напряжения U2m в соответствии с выражением (7). Для мостовой схемы выпрямителя коэффициент пульсации составляет 0,67.
Коэффициент пульсации можно также вычислять по формуле (8), где m – число фаз, для однофазного мостового выпрямителя m=2.
Для питания большинства электронных устройств напряжение с такими пульсациями не обеспечивает нормальную работу, поэтому пульсации стремятся уменьшить до заданного уровня. Устройства, с помощью которых достигается снижение пульсаций, называют сглаживающими фильтрами.
В зависимости от принципа действия и используемых элементов сглаживающие фильтры разделяют на активные и пассивные. Простейшим пассивным фильтром является емкостной фильтр. При подключении конденсатора параллельно нагрузке сопротивление нагрузки переменной составляющей тока становится значительно меньше, чем постоянной, поэтому падение напряжения на нагрузке от переменной составляющей тока снижается, то есть пульсации выпрямленного напряжения уменьшаются.
При наличии фильтра коэффициент пульсаций определяется в соответствии с выражением (9).
Эффективность действия сглаживающих
фильтров оценивают коэффициентом
сглаживания S, который
равен отношению коэффициента пульсаций
на входе и выходе фильтра в соответствии
с выражением (10), где KП –
коэффициент пульсаций без фильтра; KПФ
– коэффициент пульсаций с фильтром

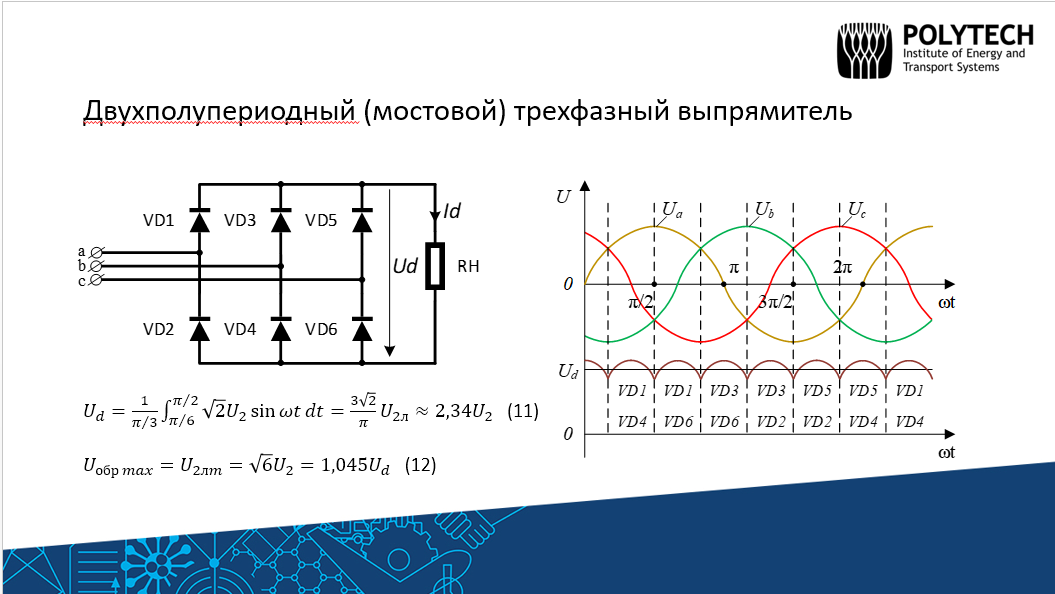

Слайд 6. Трёхфазные выпрямители по сравнению с однофазными выпрямителями имеют меньшую пульсацию выпрямленного напряжения и могут использоваться без фильтров. Кроме этого трёхфазные выпрямители имеют более высокие энергетические показатели.
Наибольшее распространение получила трёхфазная мостовая схема выпрямления, исследуемая в данной лабораторной работе (см. на слайде). Схема трёхфазного мостового выпрямителя (схема Ларионова) содержит выпрямительный мост из шести вентилей. Вентили VD2, VD4, VD6, у которых электрически соединены аноды, образуют анодную группу. Вентили VD1, VD3, VD5 с объединёнными катодами образуют катодную группу. Нагрузку включают между точками соединения катодов и анодов вентилей.
В любой момент времени работают два вентиля. В катодной группе в открытом состоянии будет находиться вентиль с наибольшим положительным потенциалом на аноде, в анодной группе работает вентиль, катод которого имеет наиболее отрицательный потенциал.
Мгновенное значение выпрямленного напряжения Ud определяется суммой мгновенных значений двух фазных напряжений, так как эти напряжения действуют согласно по отношению к нагрузке (см. на слайде временную диаграмму).
Среднее значение выпрямленного напряжения
определяют по среднему значению
напряжения Ud
за период повторяемости π/3 определяется
в соответствии с выражением (11), где
– действующее значение фазного
напряжения;
– действующее значение линейного
напряжения.
Максимальное обратное напряжение в данном случае равно амплитудному значению линейного напряжения U2лm и определяется в соответствии с выражением (12).
Коэффициент пульсации выпрямленного напряжения определяют согласно выражению (9) на предыдущем слайде, где m=6, тогда КП=0,057.
