Логическая связь не (логическое отрицание)
Классический прямоугольник с инверсным выходом, который отмечается в виде некого прокола
Отрицание |
|
A |
¬A |
0 |
1 |
1 |
0 |
Отрицанием высказывания х называют сложное высказывание F(х), которое истинно, когда х ложно и ложно, когда х истинно.
Аналитическая функция:
К примеру: на входе x, а на выходе инверсное значение функции

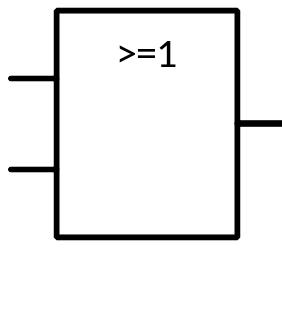

Логическая связь или – сложение (дизъюнкция) высказываний
Дизъюнкция |
||
A |
B |
A||B |
0 |
0 |
0 |
1 |
0 |
1 |
0 |
1 |
1 |
1 |
1 |
1 |
A и B – входы данного блока
Дизъюнкцией двух высказываний х1 и х2 называется сложное высказывание F(х1, х2), которое ложно только в одном случае, когда х1 и х2 одновременно ложны (х1=0 и х2=0). Во всех остальных случаях высказывание F(х1, х2) истинно.
Аналитическая функция: F(𝑥1,𝑥2)=𝑥1⋁𝑥2=𝑥1+𝑥2
Логическая связь и (конъюнкция высказываний)
Конъюнкция |
||
A |
B |
A&B |
0 |
0 |
0 |
1 |
0 |
0 |
0 |
1 |
0 |
1 |
1 |
1 |
Конъюнкцией высказываний х1 и х2, называется сложное высказывание F(х1, х2), которое истинно только в одном случае, когда х1 и х2 одновременно истинны (х1=1 и х2=1). Во всех остальных случаях высказывание F(х1, х2) ложно.
Аналитическая функция: F(𝑥1,𝑥2)=𝑥1⋀𝑥2=𝑥1∙𝑥2
Логическая связь отрицание дизъюнкции (операция Пирса)
операция Пирса |
||
A |
B |
|
0 |
0 |
1 |
1 |
0 |
0 |
0 |
1 |
0 |
1 |
1 |
0 |
По факту она получена из блока Дизъюнкции с блоком Отрицания(инверсии). Выходе инверсный, обозначен в виде прокола
Логической связью отрицание дизъюнкции высказываний х1 и х2, называется сложное высказывание F(х1, х2), которое истинно только в том случае, когда х1 и х2 одновременно ложны (х1=0 и х2=0). Во всех остальных случаях высказывание F(х1, х2) ложно.
Аналитическая функция: F(𝑥1,𝑥2)=𝑥1↓𝑥2 =
Таким образом, если хоть на 1 входе присутствует единица, то на выходе будет 0
Логическая связь отрицание конъюнкции (операция Шеффера)
операция Шеффера |
||
A |
B |
|
0 |
0 |
1 |
1 |
0 |
1 |
0 |
1 |
1 |
1 |
1 |
0 |
Логической связью отрицание конъюнкции высказываний х1 и х2, называется сложное высказывание F(х1, х2), которое ложно только в том случае, когда х1 и х2 одновременно истинны (х1=1 и х2=1). Во всех остальных случаях
Аналитическая функция: 𝐹(𝑥1,𝑥2)=𝑥1↑𝑥2=
Образована из блока Конъюнкции и блока отрицания. Блок конъюнкции с инверсным выходом. Если на входе хотя бы один 0, то на выходе логическая единица(и т.д. см таблицу).
