4. Определение кинематических характеристик точки в сложном движении.
4.1 Основные сведения из теории кинематики сложного движения точки.
Движение точки по отношению к двум системам отсчета, из которых одна неподвижна (условно), а другая перемещается по отношению к неподвижной. Такое движение точки называется сложным.

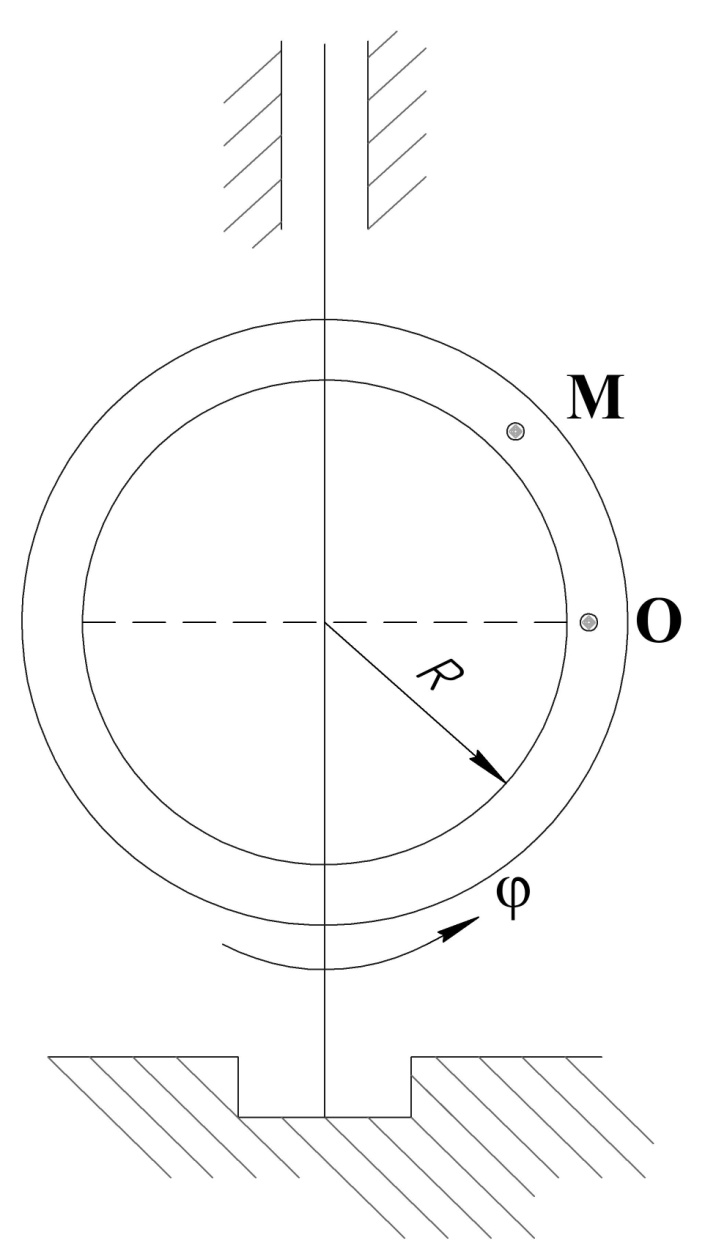

4.2 Задача К3 из (3).
Дано: Sr=OM(t)=5π(t2-3)см; φe=φ(t)=3t2-8tрад; R=20см; t=2с
Определить абсолютную скорость и абсолютное ускорение точки М в
Решение:

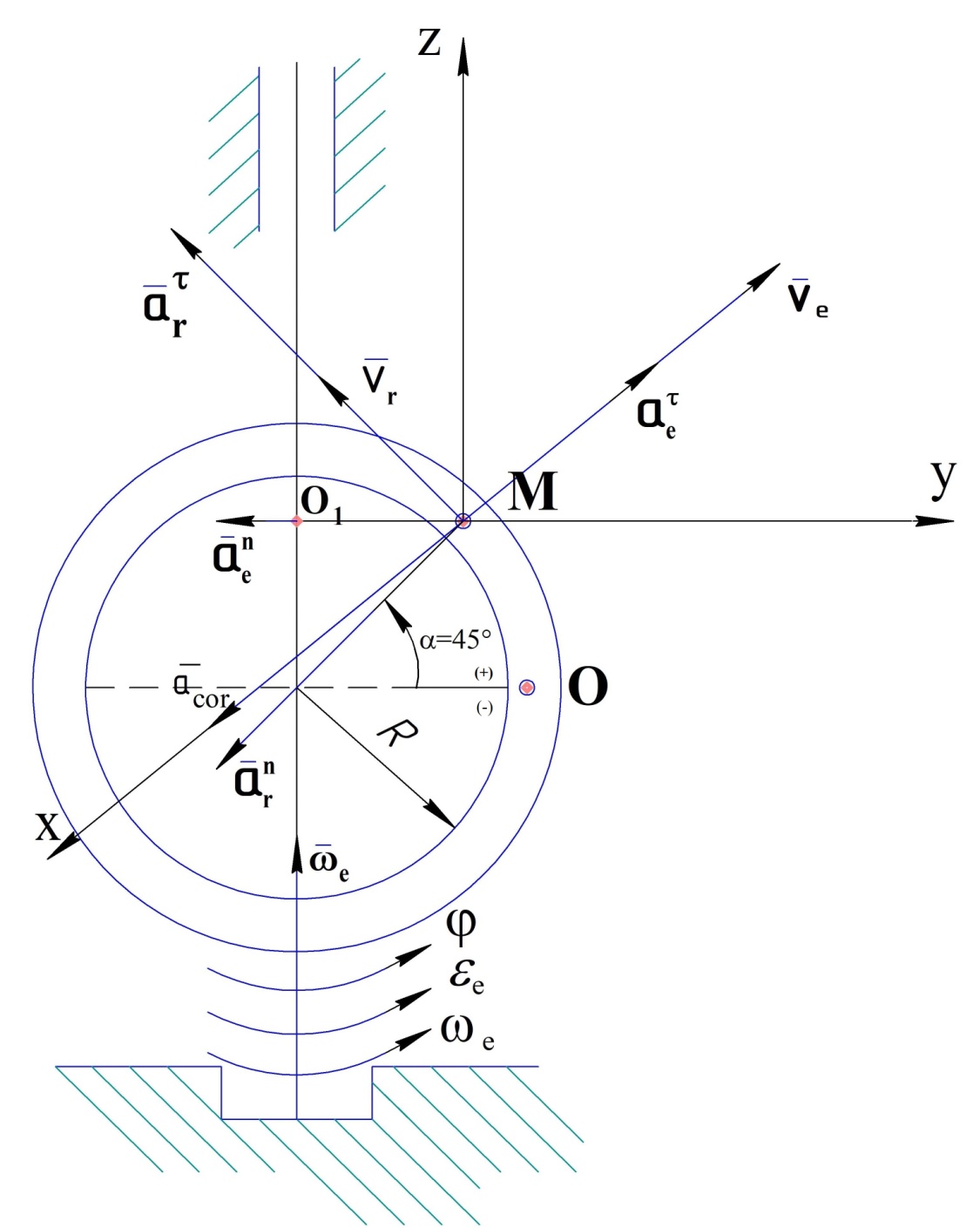

Точка М совершает сложное движение, состоящее из переносного вращения вместе с кольцом и относительного движения по кольцу.
При t=2c имеем S=5π(t2-3)=5π (м), найдем центральный угол
Согласно теореме о сложении скоростей абсолютная скорость точки М равна векторной сумме относительной и переносной скоростей: V̅=V̅r+V̅e
Определяем V̅r и V̅e
Относительная скорость:
Вектор V̅r направлен по касательной к дуге.
Переносная скорость: V̅e=ωe·MO1; MO1=Rcos α=20·0,707=14,1м
где
V̅e=4·14,1=56,6м/с вектор V̅e направлен перпендикулярно МО1 параллельно оси Х. Так как вектора V̅r и V̅e взаимно перпендикулярны, то
Абсолютное ускорение точки равно геометрической сумме относительного, переносного и кориолисова ускорений: а̅а=а̅r+a̅e+a̅cor
или в развернутом виде: а̅а=a̅rτ+ a̅rn+ a̅eτ+ a̅en a̅cor
Модуль относительного касательного ускорения:
arτ =
Положительный знак у arτ показывает, что вектор ускорения arτ направлен в сторону положительных значений Sr.
Относительное нормальное ускорение:
Модуль переносного вращательного ускорения:
где εe – модуль углового ускорения кольца.
Вектор a̅eτ направлен перпендикулярно OM, параллельно оси Х.
Переносное центростремительное ускорение:
aеn=ωe2·MO1=42·14,1=225,6м/с2 а̅еn параллельно MO1
У скорение Кориолиса: а̅cor=2ω̅e·V̅r,
модуль acor=2ωeVr sin45˚=2·4·62,8·0,707=355,2м/с2
Направление определяем по правилу векторного произведения.
Проецируем на оси координат:
ax=acor-aeτ =335,2-84,6=270,6м/с2
ay= -aen-arn cos45˚-arτ cos45˚=-225,6-(197,2·0,707)-(31,4·0,707)=-387,2м/с2
az= -arn sin45˚+arτ sin45˚=-197,2·0,707+31,4·0,707=-117,2м/с2
aa=
5. Исследование динамики поступательного и вращательного движения тел.
5.1 Основные сведения из теории: теоремы о движении центра масс и об изменении кинетического момента механической системы.
Теорема о движении центра масс звучит следующим образом: центр масс механической системы движется как материальная точка с массой равной массе всей системы, к которой приложены все внешние силы, действующие на систему.
Используя вышеописанные уравнения можно определять движение центра масс системы, не определяя движения отдельных ее точек.
Если в качестве механической системы рассматривать твердое тело, то полученные выражения будут являться дифференциальными уравнениями поступательного движения данного тела. Поэтому поступательно движущееся тело можно рассматривать как материальную точку с массой, равной массе всего тела.

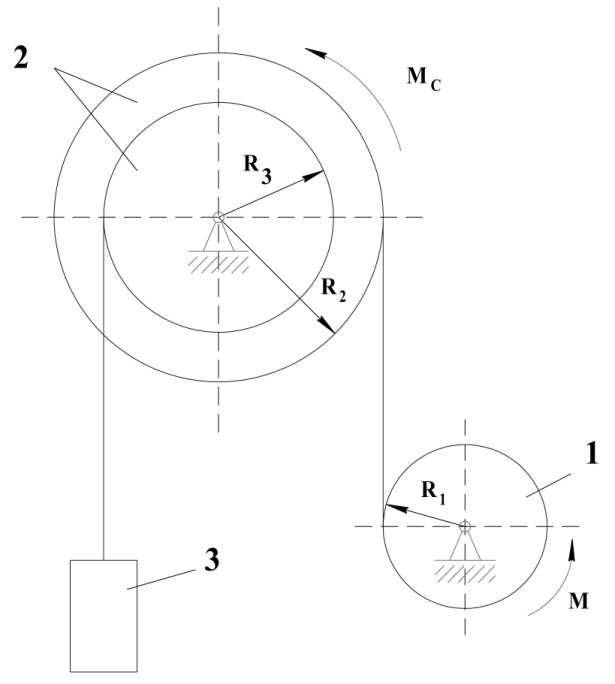

5.2. Задача Д 3 из (3).
Дано: кг, кг, кг, см м, см м, см м, см м, Нм, Нм, с-1, с
Найти: , ,
Решение:
В данной ме ханической системе колеса 1 и 2 механизма вращаются вокруг неподвижных осей, а поднимаемый груз 3 совершает поступательное движение.

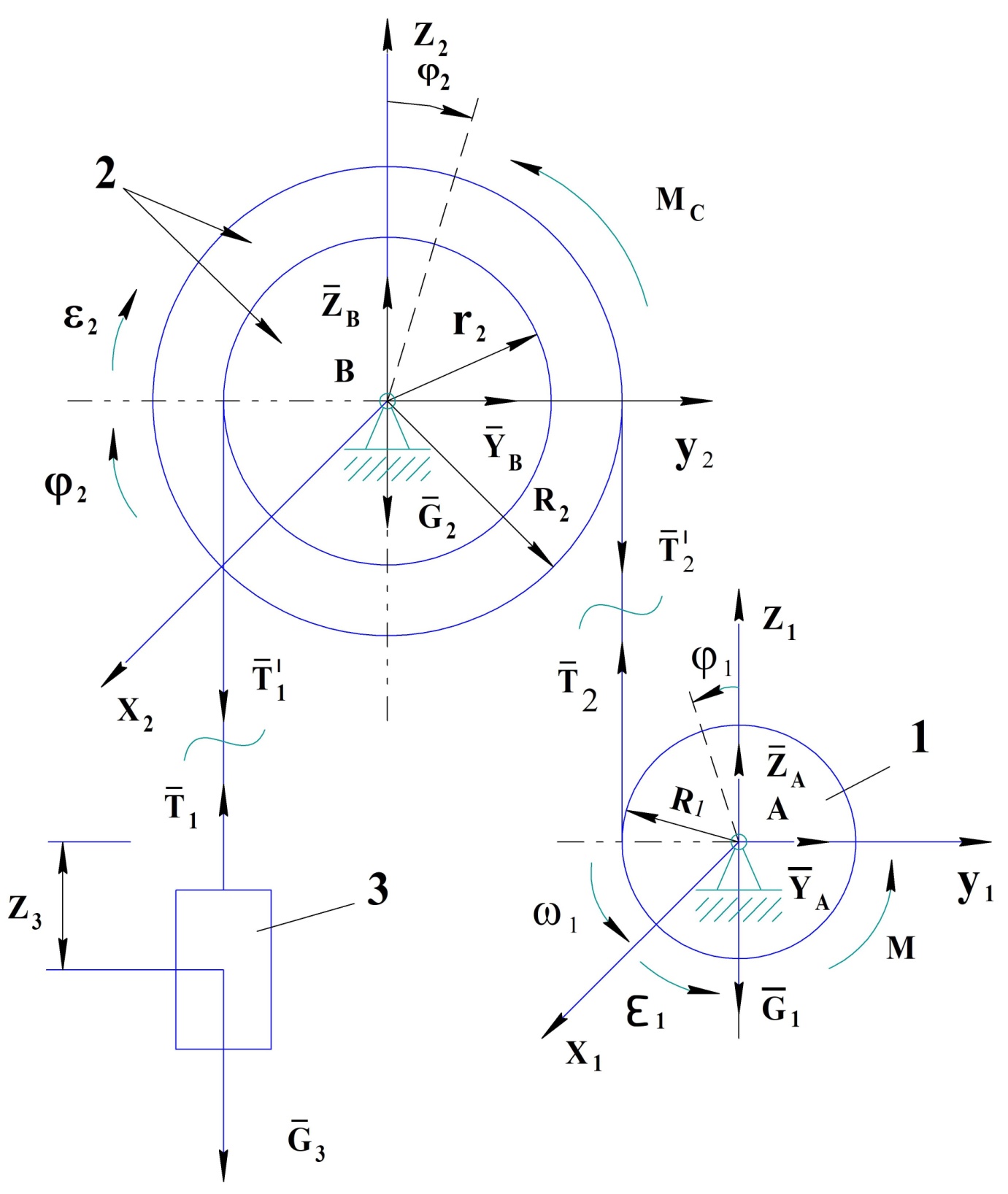

Напишем дифференциальные уравнения движения каждого из этих трех тел, для чего отделим их друг от друга, разрезав соединительные нити.
На колесо 1 механизма действуют сила тяжести , движущий момент М, составляющие реакции опоры ( и ), сила натяжения нити .
На колесо 2 действуют сила тяжести , составляющие реакции опоры ( и ), силы натяжения нитей ( и ), момент сопротивления МС.
На груз 3 действуют сила тяжести , сила натяжения нити .
Очевидно, что и .
Составим дифференциальное уравнение вращения колеса 1 вокруг оси х1:
(1)
Составим дифференциальное уравнение вращения колеса 2 вокруг оси х2:
(2)
Составим дифференциальное уравнение поступательного движения груза 3:
(3)
Колеса 1 и 2 связаны нитью, значит
Отсюда , а значит
Скорость груза 3:
, а значит
Моменты инерции колес 1 и 2:
кг·м2
кг·м2
Из уравнения (3):
(4)
Из уравнения (2), с учетом того, что и :
(5)
Подставим известные в уравнение (1):
Дважды интегрируем:
Используем начальные условия: при и рад/с
Тогда
рад/с
Уравнение угловой скорости колеса 1 принимает вид:
(рад/с)
Уравнение вращательного движения колеса 1 принимает вид:
(рад)
Для момента с:
(рад/с2)
Натяжения нитей определим из выражений (4) и (5):
(Н)
(Н)
Ответ: (рад), Н, Н
