7.3 Длина пути
Длина пути – расстояние между стыками рамных рельсов стрелочных переводов, ограничивающих данный путь (полная длина сквозного пути), или расстояние от стыка рамного рельса стрелочного перевода, ведущего на данный путь, до упора (полная длина тупикового пути).
Полезной длиной пути называется та часть полной его длины, в пределах которой может находиться подвижной состав, не нарушая движения по соседним путям.
Полезная длина пути ограничивается:
для сквозных путей, не оборудованных рельсовыми цепями (рис. 7.5):
предельными столбиками,
выходным светофором и предельным столбиком,
стыком рамного рельса и предельным столбиком;
для сквозных путей, оборудованных рельсовыми цепями (рис. 7.6.):
выходными светофорами,
выходным светофором и изолированным стыком;
для тупиковых путей:
предельным столбиком и началом засыпки балластной призмы,
выходным светофором и началом засыпки балластной призмы.
На магистральных ж.- д. общей сети для приема – отправления грузовых поездов установлены стандартные длины 850, 1050 м; могут проектироваться также пути удвоенной (для соединенных поездов) стандартной полезной длины. В пределах участков двойной тяги полезная длина приемо-отправочного пути увеличивается на 30 м (для возможности постановки второго локомотива). Полезная длина пути для составов, передаваемых на грузовые станции и промышленные предприятия, устанавливается в зависимости от размера грузооборота, технологического процесса работы станции и местных условий.

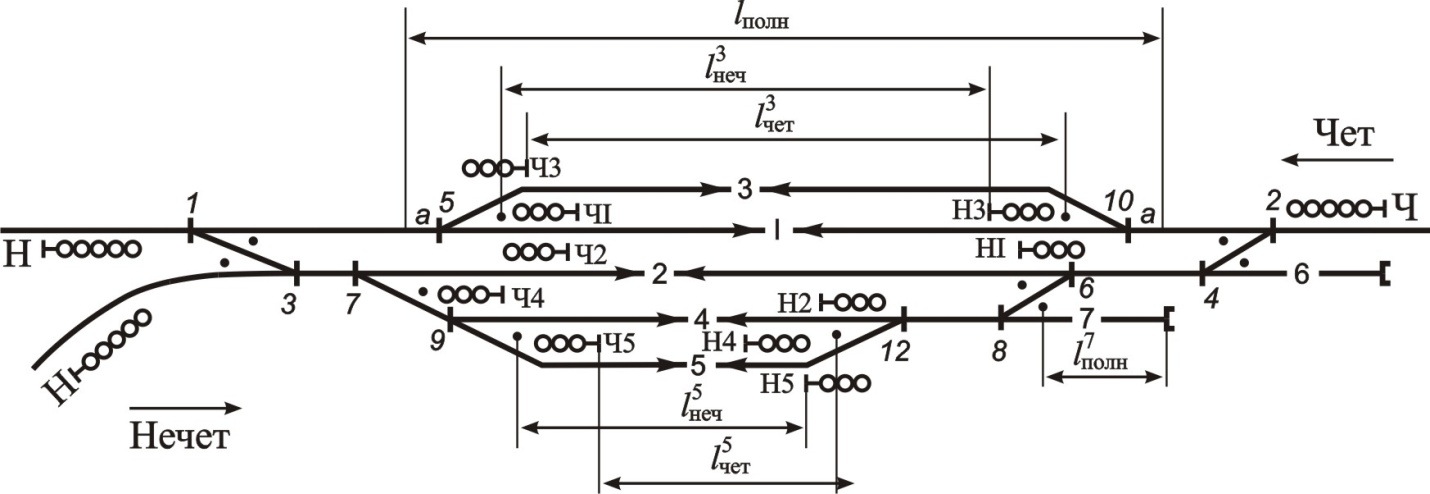

Рисунок 7.5 Определение полной и полезной длины путей
а) |
|
|
|
б) |
|
Рисунок 7.6 Определение полезной длины сквозных путей, оборудованных рельсовыми цепями
7.4 Установка светофоров и предельных столбиков
Выходные светофоры устанавливают у каждого пути отправления с правой стороны по направлению движения у места остановки локомотива отправляющегося поезда. Выходные светофоры устанавливаются не ближе 3,5 м от предельного столбика пошерстного стрелочного перевода (при размещении на крайнем пути), расстояния lсигн от центра пошерстного стрелочного перевода (при размещении в междупутьи) и расстояния а от центра противошерстного стрелочного перевода (рис 7.7). Конкретные расстояния от центров стрелочных переводов до мачтовых светофоров указаны в Приложении 8.
Рисунок 7.7 Схемы установки выходных светофоров
В соответствии с ПТЭ входные светофоры устанавливают не ближе 50 м от начала остряков первой противошерстной входной стрелки или от предельного столбика первого пошерстного стрелочного перевода при тепловозной тяге. На электрифицированных линиях это расстояние увеличивается до 300м (рис. 7.8).
Рисунок 7.8 Схемы установки входных светофоров
Стрелочный перевод, после которого два пути соединяются в один называется пошерстным; если после стрелочного перевода путь разделяется на несколько, то стрелочный перевод является противошерстным.
Предельные столбики устанавливаются в междупутье и показывают габарит по соседнему пути. Расстояние от центра перевода до предельного столбика зависит от заданной ширины междупутья и марки крестовины. Марка крестовины 1/11 используется в съездах между главными путями и в стрелочных переводах, по которым поезда отклоняются к пассажирской платформе. 1/9 используется во всех остальных случаях. Конкретные расстояния от центров стрелочных переводов до предельных столбиков указаны в табл. 6.2.
Внимание! Не допускается использование разных марок крестовины на концах одного съезда.
