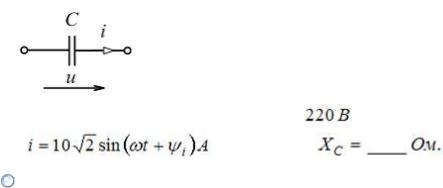

Если действующее значение |
, равното |
|
при |
сопротивление |
|
22 |
|
|
Тема: Элементная база современных электронных устройств
1.

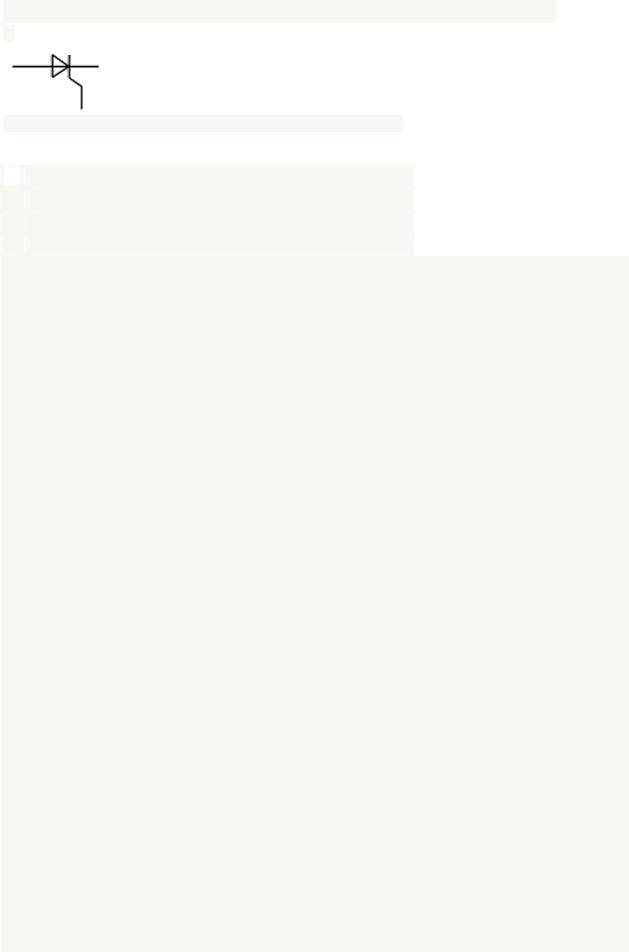

На рисунке приведено условное графическое обозначение …
несимметричного триодного тиристора
симметричного диодного тиристора
обращенного диода
полевого транзистора с изолированным затвором
Решение
На рисунке приведено условное графическое обозначение несимметричного триодного тиристора.
2. Структура диодного тиристора изображена на рисунке …

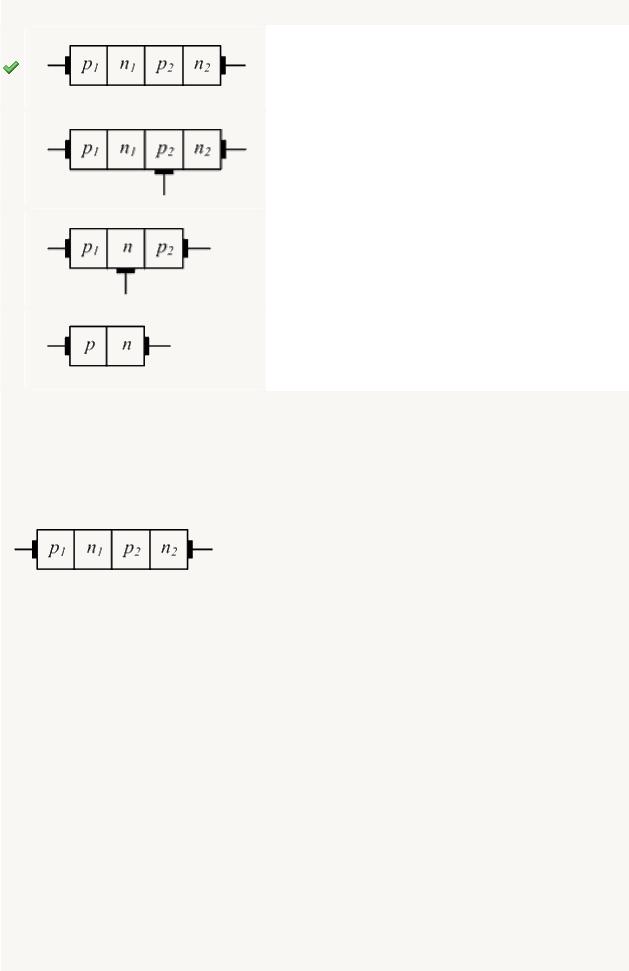

Решение Диодный тиристор имеет три
– перехода и два вывода. Его структура изображена на рисунке
3.

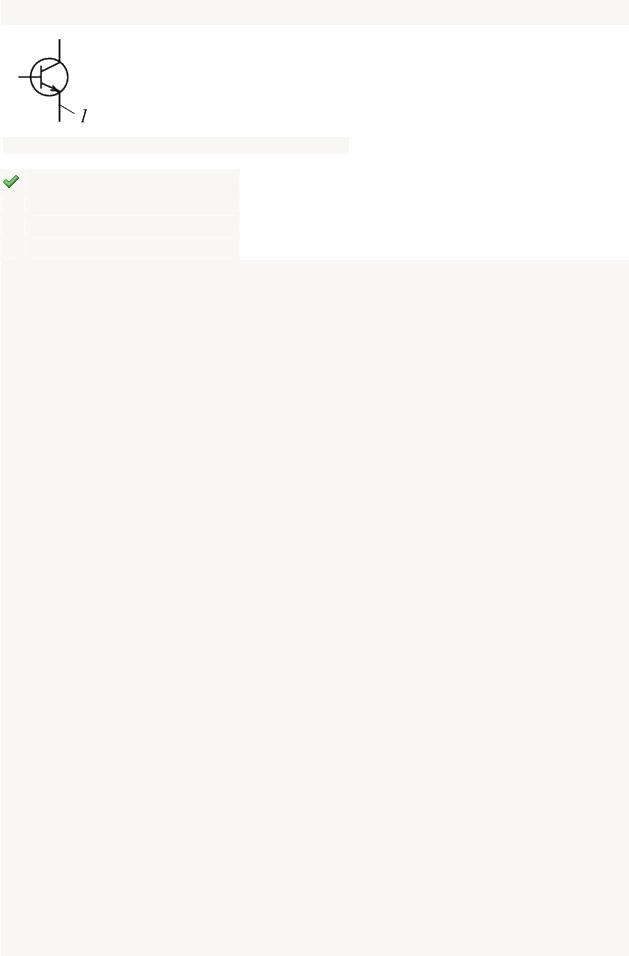

Вывод 1 полупроводникового прибора называется …
эмиттером
коллектором
базой
управляющим электродом
Решение На рисунке приведено условное графическое обозначение биполярного транзистора
типа
. Вывод 1 называется эмиттером.
4.

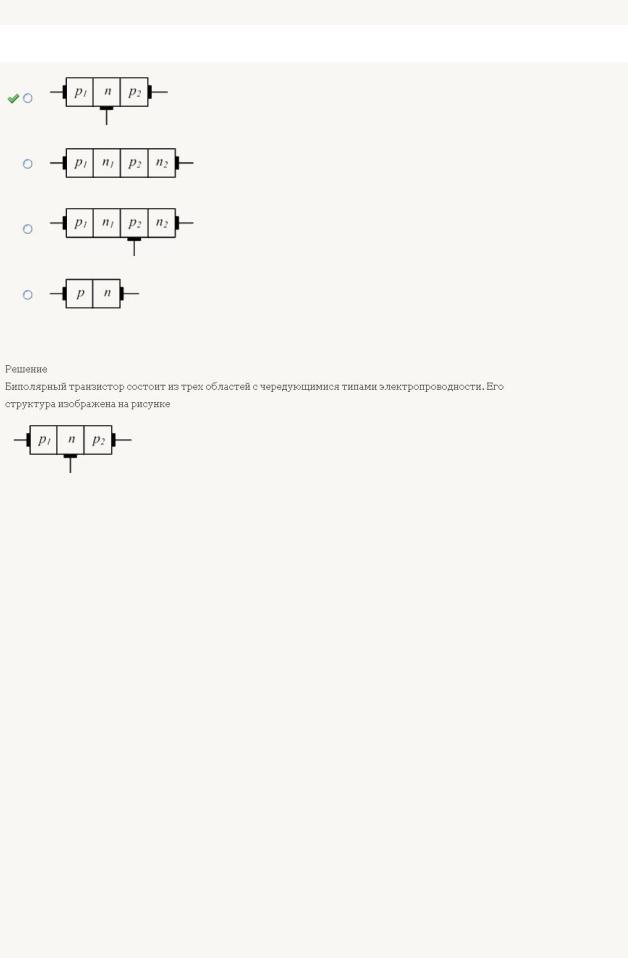

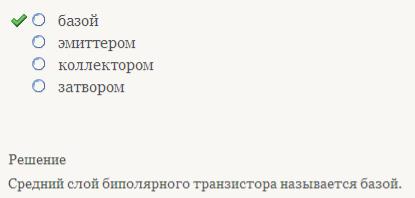

Структура биполярного транзистора изображена на рисунке …
5.

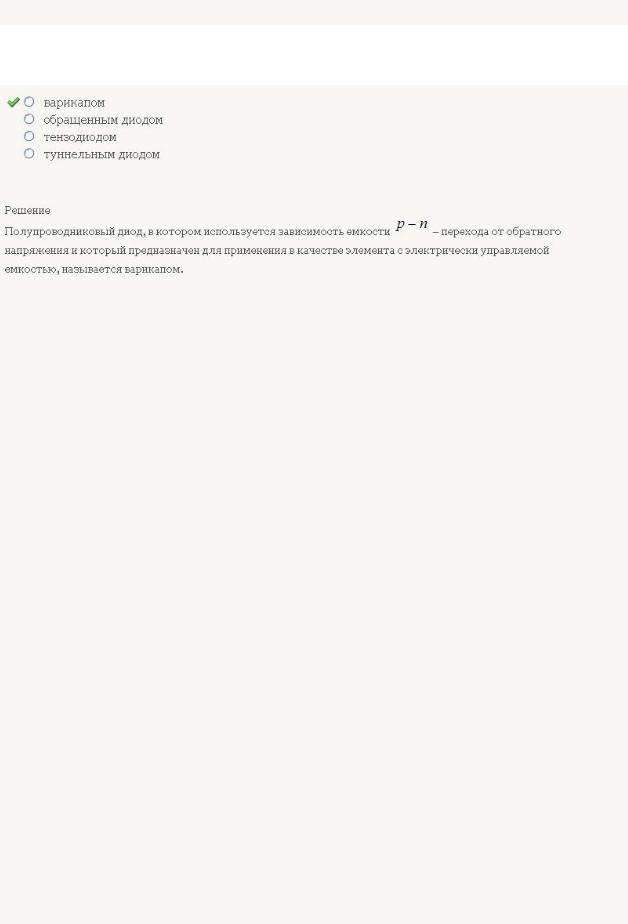

Полупроводниковый диод, в котором используется зависимость емкости
– перехода от обратного напряжения, называется …
6.
Регистром называют устройство, предназначенное для …
7.
На рисунке приведено условное графическое обозначение …
8.

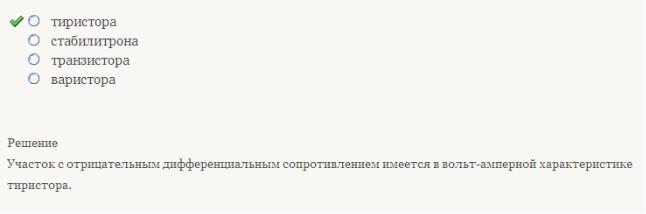

Участок с отрицательным дифференциальным сопротивлением имеется в вольт-амперной характеристике …
9.

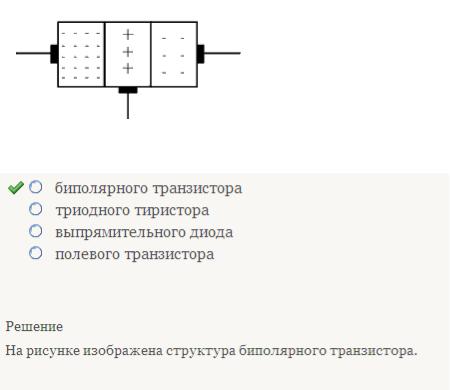

На рисунке изображена структура …
