11.
Выделяющаяся в нагрузке с сопротивлениемR мощностьР равна …
12.
Уравнение балансамощностей имеет вид …
13.
В изображенной |
R –сопротивление нагрузки. Максима |
значение переданной нагрузке
100
14.
Неоновая лампа |
рассчитанная на |
|
напряжение |
потребляетноминальномв |
режиме |
40 |
|
|
15.
При |
источники электроэнергии работают … |
–в режиме активного приемника,–в режиме генератора
Тема: Основные определения и топологические параметры электрических цепей
1. Если напряжение на выводах элемента при отсутствии тока равно нулю, то это – …
пассивный приемник
активный приемник
идеальный источник ЭДС в режиме холостого хода
идеальный источник тока в режиме короткого замыкания
Решение Пассивным элементом называют приемники, в которых не возникает ЭДС. Их вольт-
амперные характеристики проходят через начало координат – при отсутствии тока напряжение на выводах этих элементов равно нулю.
2. Если внутреннее сопротивление
источника электрической энергии много больше
сопротивления нагрузки, то есть
то такой источник характеризуется внешней характеристикой, приведенной на рисунке …
Решение
Если
то ток источника при изменении
остается практически неизменным.
Такой источник называется идеальным источником тока и характеризуется следующей внешней характеристикой:

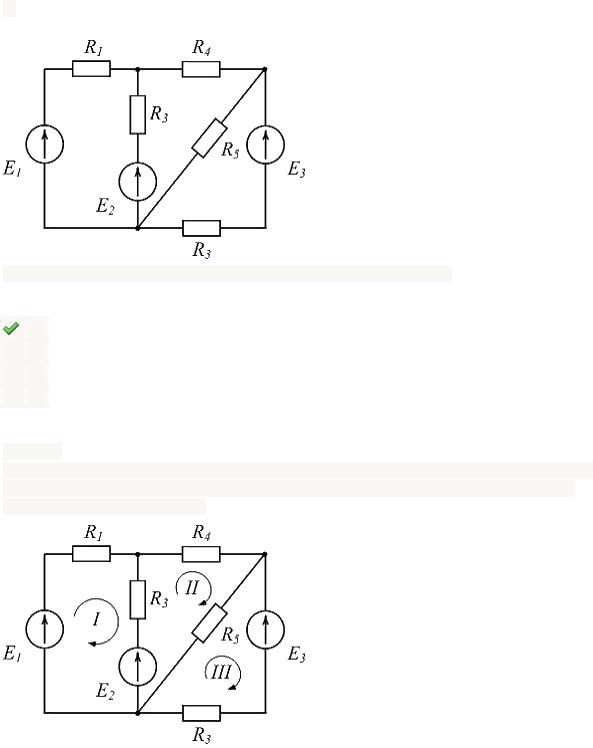

3.
Количество независимых контуров в представленной схеме равно …
3 |
5 |
6 |
2 |
Решение Контуром называют замкнутый путь, проходящий по ветвям и узлам цепи. Независимым
является контур, в который входит хотя бы одна новая ветвь. В приведенной схеме три независимых контура: I, II, III.
4. (рисунок не загрузился ищите тот которого здесь не хватает)
Если внутреннее сопротивление
источника электрической энергии много меньше
сопротивления нагрузки, то есть
то такой источник характеризуется внешней характеристикой, показанной на рисунке …
