1. Определить передаточную функцию в операторной форме системы управления, которая описываются следующим уравнением:

Передаточная функция в операторной форме будет иметь следующий вид:

2. Записать дифференциальное уравнение системы управления, передаточная функция которой имеет следующий вид:

Дифференциальное уравнение системы имеет вид:

3. Определить весовую и переходную функции для звена со следующей передаточной функцией:

Из определения переходной функции следует, что при . Так как при этом и , то получаем

.

Переходная функция по теореме разложения:

.

Весовая функция:

.

4. Определить частотную передаточную функцию, вещественную, мнимую, амплитудную, фазовую, логарифмическую амплитудную частотные функции, переходную и весовую функции апериодического звена.

Апериодическое звено

.

Его частотные и временные функции:

5. На вход системы подается сигнал u = 2sin(0.5t). Определить в установившемся режиме реакцию системы со следующей передаточной функцией:

Изображение входного сигнала

.

Изображение выходного сигнала

.

Установившееся значение оригинала:

.

6. Построить асимптотическую ЛАЧХ звена со следующей передаточной функцией:

Преобразование:

Для построения ЛАЧХ (рисунки 1,2) последовательного соединения звеньев следует построить соответствующие характеристики каждого звена, и затем геометрически их сложить:

1. Пропорциональное звено:

2. Форсирующее звено:

3. Апериодическое звено:

4. Колебательное звено:

7. Записать передаточные функции звеньев, если их асимптотические ЛАЧХ имеют следующий вид:

1. ;

2. .

Рисунок 1 – Асимптотическая ЛАЧХ

Рисунок 2 – ЛАЧХ

8. Для системы на рисунке определить следующие передаточные функции (ПФ):

а) Wyg — ПФ относительно входа g и выхода у,

б) Wyf — ПФ относительно входа f и выхода y.

9. Составить передаточную функцию для пассивного четырехполюсника, показанного на рисунке:

C1 = 4 мкФ, R2 = 200 кОм, С2 = 1 мкФ.

10. Исследовать устойчивость системы управления, у которой характеристическое уравнение имеет следующий вид:

Корни характеристического уравнения:

p₁=-3.4534; p₂=0.15032 + 1.1595i;

p₃=0.15032 - 1.1595i; p₄=-0.84722.

Система неустойчива.

11. Исследовать устойчивость системы управления, которая описывается следующим уравнением:

Характеристическое уравнение:

.

Корни характеристического уравнения:

p₁= -0.5 + 1.3229i; p₂= -0.5 - 1.3229i;

p₃= -1; б p₄= -1.

Система устойчива.

12. Исследовать устойчивость замкнутой системы при следующей передаточной функции разомкнутой системы:

Характеристическое уравнение:

.

Корни характеристического уравнения:

p₁= -2.4142; p₂= -0.5 + 0.86603i;

p₃= -0.5 - 0.86603i; p₄= 0.41421.

Система неустойчива.

13. Пользуясь критерием Найквиста исследовать устойчивость замкнутой системы, если передаточная функция разомкнутой системы имеет вид:

1. Система имеет один правый нуль и АФЧХ (рисунок 3) 0,5 раз охватывает точку (-1; j0). Система устойчива.

Рисунок 3 – АФЧХ для варианта а)

2. Система имеет один правый нуль и АФЧХ (рисунок 4) 1 раз охватывает точку (-1; j0). Система неустойчива.

14. Передаточная функция разомкнутой системы W(p) = k/(Тр+ 1)³. Определить область устойчивости замкнутой системы на плоскости параметров (к,Т).

Характеристическое уравнение замкнутой системы:

.

Система устойчива при T>0 и k>0, а также .

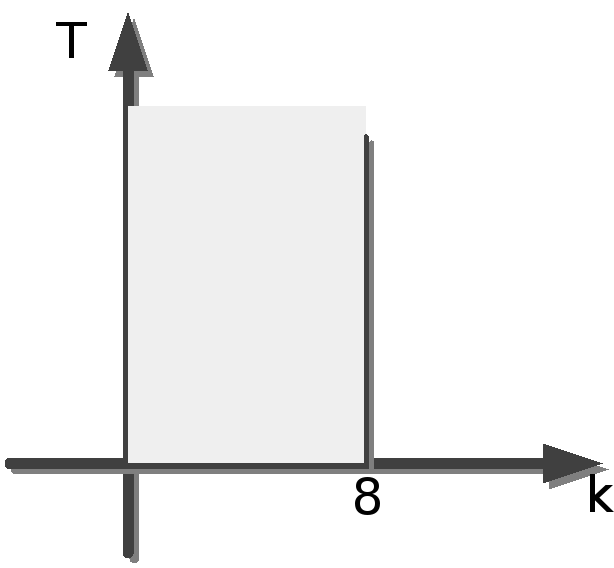

Область устойчивости:

Рисунок 4 – АФЧХ для варианта б)

15. Найти уравнение кривой, представляющей собой амплитудно-фазовую характеристику дифференцирующего звена, изображенного на рисунке. Построить амплитудно-фазовую характеристику звена для случая R1 = 40 кОм, R2 = 10 кОм, С = 2,5 мкф.

Уравнение АФЧХ:

.

АФЧХ цепи построена на рисунке 5.

16. Система автоматического управления имеет характеристическое уравнение четвертого порядка. Кривая Михайлова системы приведена на рисунке. Определить устойчивость автоматической системы.

Рисунок 5 – АФЧХ дифференцирующего звена

Система устойчива.

17. Система автоматического управления имеет характеристическое уравнение пятого порядка. На рисунке приведена кривая Михайлова системы. Определить число корней характеристического уравнения с отрицательной вещественной частью и число корней характеристического уравнения с положительной вещественной частью.

2 корня с отрицательной вещественной частью и 1 корень с положительной вещественной частью.
