Тема 1.9. Истечение жидкости через отверстия и насадки
Истечение жидкости через малое отверстие и цилиндрический насадок. Давление жидкости в центробежной форсунке [2; 5–6].
Практическое занятие № 7. Решение задач по теме «Динамика газов».
Лабораторная работа № 9. Три случая расчета трубопровода с использованием персонального компьютера.
Тема 1.10. Основы течения струй
Дозвуковое и сверхзвуковое движение газа в соплах. Изменение параметров потока по длине, потери в соплах. Движение потоков в диффузорах. Гидравлический удар. Основы теории течений газовых струй [1; 8].
2. Задания для самостоятельной работы
Задание 1

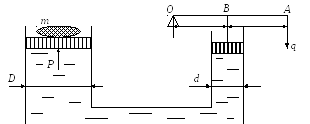

Определить диаметр малого поршня d, который нужно приложить к концу рычага малого гидравлического подъемника, чтобы поднять груз массой m = 1,1 т, если сила q = 6 н, а большой диаметр D = 20 см. Расстояния: ОВ = 10 см и ВА = 70 см.
Задание 2
Р0
Н
Z
m
Zq
0 0
На какую величину изменится давление, действующее со стороны жидкости плотностью = 960 кг/м3, на материальную точку, находящуюся в сосуде на расстоянии Z = 1,8 м от плоскости сравнения 0–0, если дно сосуда расположено от нее на расстоянии Zq = 100 см и если материальная точка опустится на дно?
Задание 3
Pм
F
Н
D
d
Определить величину D для удержания поршня на месте, если величина силы F, приложенной к штоку, равна 10 н. Справа от поршня находится воздух, слева от поршня и в резервуаре, куда опущен открытый конец трубы, – жидкость. Показание пружинного манометра: Рм = 0,02 МПа (вак), жидкость – вода, Н = 5 м, d = 50 мм.
Задание 4
Пар
H
d D
Паровой прямодействующий насос подает жидкость на высоту Н. Рабочее давление пара Р = 2 атм. Каков диаметр парового цилиндра D, если диаметр насосного цилиндра d? Потерями на трение пренебречь. Жидкость – нефть, Н = 10 м, d = 150 мм.
Задание 5
Определить давление р1 в сечении 1–1 горизонтально расположенного сопла гидромонитора, необходимое для придания скорости воде в выходном сечении 2–2 величиной V2 = 40 м/c, если скорость воды сечения 1–1 равна V1 =3 м/с.
Задание 6
Д
D
Задание 7
Определить расход воды в горизонтальном трубопроводе переменного сечения, скорость на каждом из участков и построить пьезометрическую линию, если Н = 5 м; d1 = 15 мм; d2 = 20 мм; d3 = 10 мм.
Задание 8
По трубопроводу переменного сечения протекает вода с расходом Q = 9 л/с. Определить диаметр суженной части трубопровода d, если разность показаний пьезометров h = 10 см, а диаметр основного трубопропровода D = 75 мм.
Задание 9
1,0
О
3,0
|
Задание 10
2 3
С
l P H Pz
Px r
4
|
