4 Расчет временных параметров сетевого графика

Расчет временных параметров сетевого графика заключается в определении следующих временных параметров (рисунок 4.1):

• ранее начало работы;

• ранее окончание работы;

• позднее начало работы;

• позднее окончание работы;

• общий резерв времени;

• частный резерв времени.

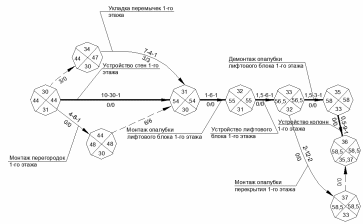

Рисунок 4.1 – К определению временных параметров

Земляные работы ведутся в одну смену, работы по возведению каркаса здания ведутся в одну смену, к отделочным работам приступают после возведения 4-х этажей, параллельно с возведением каркаса. Бытовки завозятся до начала отделочных работ.

5 Основные технико-экономические показатели календарного планирования

Определим нормативную продолжительность строительства жилого 16 этажного здания общей площадью 6905,6 м². Методом интерполяции определим нормативную продолжительность строительства 14 этажного здания по ТКП 45.1.03-303-2015 (стр. 13, табл.В.1) [13] и ТКП 45.1.03-122-2015 [14] площадью 6905,6 м²:

Увеличение продолжительности строительства на единицу увеличения площади здания составит:

Увеличение площади здания:

Нормативная продолжительность строительства:

Принимаем 12,5 мес.

Методом экстраполяции определим нормативную продолжительность строительства 16 этажного здания:

Изменение объёма составит:

_{Изменение нормы продолжительности строительства составит:}

где 0,3 – коэффициент изменения продолжительности строительства на каждый процент изменения объёма.

Нормативная продолжительность строительства:

В результате расчетов, поведенных в данном пункте, и на основе данных, полученных ранее, получим следующие технико-экономические показатели календарного планирования:

1) Нормативная продолжительность строительства – 13 мес.;

2) Расчетная продолжительность строительства – 13 мес.;

3) Общая трудоемкость – 147696,88 чел.-ч (табл. 1.3);

4) Коэффициент удельной трудоёмкость:

(5.1)

где - общая трудоёмкость (чел.-ч);

- общая площадь здания (м²).

5) Коэффициент удельной выработки:

6) Скорость строительства объекта:

(5.2)

где - общая продолжительность строительства по сетевому графику (мес.).

7) Коэффициент совмещения строительных процессов:

(5.3)

где - суммарная продолжительность всех основных процессов на сетевом графике.

8) Коэффициент равномерности изменения численности рабочих:

(5.4)

где - максимальное число рабочих в загруженную смену;

- среднее количество рабочих по графику изменения численности.

9) Коэффициент энерговооружённости рабочих:

(5.5)

где - суммарная мощность двигателей машин и механизмов в максимально загруженный промежуток времени (кВт);

- количество рабочих в максимально загруженный период.

10) Выработка ведущего механизма:

(5.6)

где - строительный объём (м³);

- время работы крана (смен);

- паспортная максимальная грузоподъёмность (25 т).

11) Коэффициент напряжения сетевого графика:

(5.7)

где - суммарная продолжительность работ по критическому пути (мес.);

- сумма продолжительности всех работ и перерывов по сетевому графику (мес.).

12) Коэффициент сложности сетевого графика:

(5.8)

где - количество работ на сетевом графике;

- количество событий.

13) Коэффициент резерва времени:

(5.9)

где - сумма частных резервов по сетевому графику (мес.);
