Оглавление
Исходные данные 3
1 Определение объемов СМР и их трудоемкости 16
2 Определение потребности в основных строительных материалах, изделиях и конструкциях 45
3 Определение продолжительности выполнения видов работ 71
4 Расчет временных параметров сетевого графика 80
5 Основные технико-экономические показатели календарного планирования 81
6. Расчет элементов стройгенплана 85
6.1 Привязка башенного крана 85
6.2 Расчет складского хозяйства 89
6.3 Определение состава и площадей временных зданий и сооружений 105
6.4 Расчёт потребности в воде на строительной площадке 106
6.5 Расчёт потребности в электроэнергии 108
6.6 Проектирование временных дорог 111
7 Основные технико-экономические показатели стройгенплана 112
8 Требования по технике безопасности, охране труда и окружающей среды 113
Список использованных источников 116
Исходные данные
Исходные данные составлены на основании ТКП 45-1.03-161-2009 [1] и СТБ 2255-2012 [2].
На рисунке 1.1-1.6 представлены планы этажей проектируемого объекта, на рисунке 1.7 представлен разрез проектируемого объекта. Экспликация помещений представлена в таблице 1.1.
Рисунок 1.1 – План подвала
Рисунок
1.2– План 1-го этажа
Рисунок

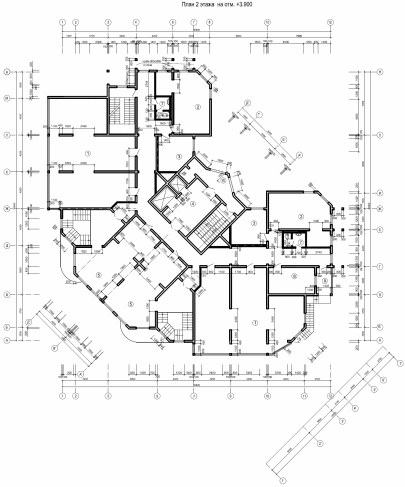

1.3 – План 2-го этажа
Рисунок

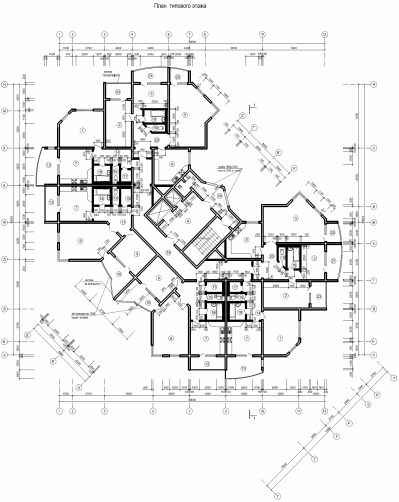

1.4 – План типового этажа
Рисунок

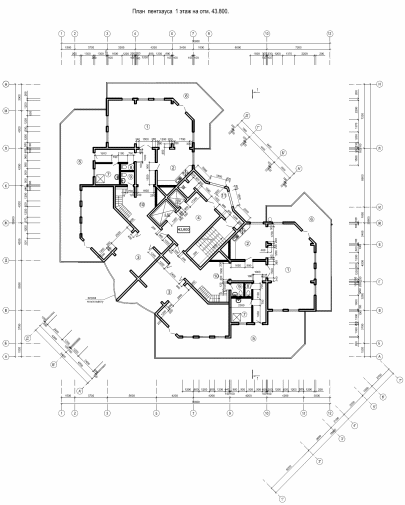

1.5 – План 1-го этажа пентхауса

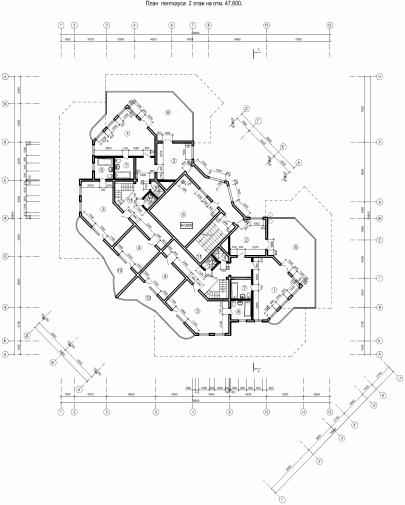

Рисунок 1.6 – План 2-го этажа пентхауса
Рисунок 1.7 – Разрез 1-1
Таблица 1.1 – Экспликация помещений
Номер помещения |
Площадь, м2 |
Внутренняя отделка |
1 |
2 |
3 |
Подвал |
||
1 |
28,6 |
Устройство бетонной стяжки |
2 |
23,8 |
|
3 |
35,9 |
|
4 |
33,2 |
|
5 |
20,9 |
|
6 |
15,9 |
|
7 |
28,4 |
|
8 |
28,0 |
|
9 |
14,8 |
|
10 |
22,1 |
|
11 |
12,7 |
|
12 |
13,3 |
|
13 |
14,8 |
|
14 |
52,8 |
|
15 |
20,4 |
|
16 |
7,1 |
|
17 |
28,4 |
|
18 |
15,9 |
|
19 |
19,8 |
|
20 |
33,2 |
|
12 |
35,9 |
|
22 |
23,8 |
|
23 |
28,6 |
|
24 |
14 |
|
25 |
14 |
|
1-й этаж |
||
1 |
102,6 |
Огрунтовка потолков, штукатурка потолков, стен, декоративная отделка стен, устройство звукоизоляции, цементной стяжки, укладка керамической плитки, уст-во плинтусов. |
2 |
33,0 |
Огрунтовка потолков, штукатурка потолков, стен, декоративная отделка стен, устройство звукоизоляции, цементной стяжки, укладка керамической плитки, уст-во плинтусов. |
3 |
14,7 |
Огрунтовка потолков, штукатурка потолков, стен, декоративная отделка стен, устройство звукоизоляции, цементной стяжки, укладка керамической плитки, уст-во плинтусов, облицовка керамической плиткой перегородок. |
4 |
22 |
Огрунтовка потолков, штукатурка потолков, стен, декоративная отделка стен, устройство звукоизоляции, цементной стяжки, укладка керамической плитки, уст-во плинтусов. |
5 |
43 |
Огрунтовка потолков, штукатурка потолков, стен, декоративная отделка стен, устройство звукоизоляции, цементной стяжки, укладка керамической плитки, уст-во плинтусов. |
6 |
3,8 |
Огрунтовка потолков, штукатурка потолков устройство звукоизоляции,цементной стяжки, укладка керамической плитки, уст-во плинтусов, облицовка керамической плиткой перегородок. |
Продолжение таблицы 1.1
1 |
2 |
3 |
7 |
15,8 |
Огрунтовка потолков, штукатурка потолков, стен, декоративная отделка стен, устройство звукоизоляции, цементной стяжки, укладка керамической плитки, уст-во плинтусов. |
2-й этаж |
||
1 |
102,6 |
Огрунтовка потолков, штукатурка потолков, стен, декоративная отделка стен, устройство звукоизоляции, цементной стяжки, укладка керамической плитки, уст-во плинтусов. |
2 |
33,0 |
Огрунтовка потолков, штукатурка потолков, стен, декоративная отделка стен, устройство звукоизоляции, цементной стяжки, укладка керамической плитки, уст-во плинтусов. |
3 |
14,7 |
Огрунтовка потолков, штукатурка потолков, стен, декоративная отделка стен, устройство звукоизоляции, цементной стяжки, укладка керамической плитки, уст-во плинтусов, облицовка керамической плиткой перегородок. |
4 |
22,0 |
Огрунтовка потолков, штукатурка потолков, стен, декоративная отделка стен, устройство звукоизоляции, цементной стяжки, укладка керамической плитки, уст-во плинтусов. |
5 |
43,0 |
Огрунтовка потолков, штукатурка потолков, стен, декоративная отделка стен, устройство звукоизоляции, цементной стяжки, укладка керамической плитки, уст-во плинтусов. |
6 |
15,0 |
Огрунтовка потолков, штукатурка потолков, стен, декоративная отделка стен, устройство звукоизоляции, цементной стяжки, укладка керамической плитки, уст-во плинтусов. |
7 |
3,8 |
Огрунтовка потолков, штукатурка потолков устройство звукоизоляции,цементной стяжки, укладка керамической плитки, уст-во плинтусов, облицовка керамической плиткой перегородок. |
8 |
15,8 |
Огрунтовка потолков, штукатурка потолков, стен, декоративная отделка стен, устройство звукоизоляции, цементной стяжки, укладка керамической плитки, уст-во плинтусов. |
9 |
5,4 |
Огрунтовка потолков, штукатурка потолков, стен, декоративная отделка стен, устройство звукоизоляции, цементной стяжки, укладка керамической плитки, уст-во плинтусов. |
Типовые 3-14 |
||
1 |
19,4 |
Огрунтовка потолков, штукатурка потолков, стен, устройство звукоизоляции, цементной стяжки, укладка керамической плитки, уст-во плинтусов. |
2 |
15,7 |
Огрунтовка потолков, штукатурка потолков, стен, устройство звукоизоляции, цементной стяжки, укладка керамической плитки, уст-во плинтусов. |
3 |
10,8 |
Огрунтовка потолков, штукатурка потолков, стен, устройство звукоизоляции, цементной стяжки, укладка керамической плитки, уст-во плинтусов. |
4 |
22,0 |
Огрунтовка потолков, штукатурка потолков, стен, устройство звукоизоляции, цементной стяжки, укладка керамической плитки, уст-во плинтусов. |
5 |
29,4 |
Огрунтовка потолков, штукатурка потолков, стен, устройство звукоизоляции, цементной стяжки, укладка керамической плитки, уст-во плинтусов. |
6 |
14,7 |
Огрунтовка потолков, штукатурка потолков, стен, устройство звукоизоляции, цементной стяжки, укладка керамической плитки, уст-во плинтусов. |
7 |
15,0 |
Огрунтовка потолков, штукатурка потолков, стен, устройство звукоизоляции, цементной стяжки, укладка керамической плитки, уст-во плинтусов. |
8 |
24,5 |
Огрунтовка потолков, штукатурка потолков, стен, устройство звукоизоляции, цементной стяжки, укладка керамической плитки, уст-во плинтусов. |
9 |
13,8 |
Огрунтовка потолков, штукатурка потолков, стен, устройство звукоизоляции, цементной стяжки, укладка керамической плитки, уст-во плинтусов. |
Продолжение таблицы 1.1
1 |
2 |
3 |
10 |
8,3 |
Огрунтовка потолков, штукатурка потолков, стен, устройство звукоизоляции, цементной стяжки, укладка керамической плитки, уст-во плинтусов. |
11 |
10,3 |
Огрунтовка потолков, штукатурка потолков, стен, устройство звукоизоляции, цементной стяжки, укладка керамической плитки, уст-во плинтусов. |
12 |
5,7 |
Огрунтовка потолков, штукатурка потолков, стен, устройство звукоизоляции, цементной стяжки, укладка керамической плитки, уст-во плинтусов. |
13 |
9,0 |
Огрунтовка потолков, штукатурка потолков, стен, устройство звукоизоляции, цементной стяжки, укладка керамической плитки, уст-во плинтусов. |
14 |
8,1 |
Огрунтовка потолков, штукатурка потолков, стен, устройство звукоизоляции, цементной стяжки, укладка керамической плитки, уст-во плинтусов. |
15 |
2,4 |
Огрунтовка потолков, штукатурка потолков, стен, устройство звукоизоляции, цементной стяжки, укладка керамической плитки, уст-во плинтусов, облицовка керамической плиткой перегородок |
16 |
1,7 |
Огрунтовка потолков, штукатурка потолков, стен, устройство звукоизоляции, цементной стяжки, укладка керамической плитки, уст-во плинтусов, облицовка керамической плиткой перегородок |
17 |
1,7 |
Огрунтовка потолков, штукатурка потолков, стен, устройство звукоизоляции, цементной стяжки, укладка керамической плитки, уст-во плинтусов, облицовка керамической плиткой перегородок |
18 |
3,8 |
Огрунтовка потолков, штукатурка потолков, стен, устройство звукоизоляции, цементной стяжки, укладка керамической плитки, уст-во плинтусов, облицовка керамической плиткой перегородок |
19 |
44,5 |
Огрунтовка потолков, штукатурка потолков, стен, устройство звукоизоляции, цементной стяжки, укладка керамической плитки, уст-во плинтусов, |
20 |
12,5 |
Огрунтовка потолков, штукатурка потолков, стен, устройство звукоизоляции, цементной стяжки, укладка керамической плитки, уст-во плинтусов. |
21 |
6,3 |
Огрунтовка потолков, штукатурка потолков, стен, устройство звукоизоляции, цементной стяжки, укладка керамической плитки, уст-во плинтусов. |
22 |
3,3 |
Огрунтовка потолков, штукатурка потолков, стен, устройство звукоизоляции, цементной стяжки, укладка керамической плитки, уст-во плинтусов. |
23 |
5,1 |
Огрунтовка потолков, штукатурка потолков, стен, устройство звукоизоляции, цементной стяжки, укладка керамической плитки, уст-во плинтусов. |
24 |
15,00 |
Огрунтовка потолков, штукатурка потолков, стен, устройство звукоизоляции, цементной стяжки, укладка керамической плитки, уст-во плинтусов. |
15 – й этаж (1-й этаж пентхауса) |
||
1 |
47 |
Огрунтовка потолков, штукатурка потолков, стен, декоративная отделка стен, устройство звукоизоляции, цементной стяжки, укладка досок паркетных, уст-во плинтусов. |
2 |
14,7 |
Огрунтовка потолков, штукатурка потолков, стен, декоративная отделка стен, устройство звукоизоляции, цементной стяжки, укладка досок паркетных, уст-во плинтусов. |
3 |
54,2 |
Огрунтовка потолков, штукатурка потолков, стен, декоративная отделка стен, устройство звукоизоляции, цементной стяжки, укладка досок паркетных, уст-во плинтусов. |
4 |
22 |
Огрунтовка потолков, штукатурка потолков, стен, декоративная отделка стен, устройство звукоизоляции, цементной стяжки, укладка досок паркетных, уст-во плинтусов. |
5 |
57,7 |
Устройство цементной стяжки |
6 |
33,6 |
Устройство цементной стяжки |
Продолжение таблицы 1.1
1 |
2 |
3 |
7 |
6,5 |
Огрунтовка потолков, штукатурка потолков, стен, декоративная отделка стен, устройство звукоизоляции, цементной стяжки, укладка досок паркетных, уст-во плинтусов, облицовка керамической плиткой перегородок. |
8 |
1,5 |
Огрунтовка потолков, штукатурка потолков, стен, декоративная отделка стен, устройство звукоизоляции, цементной стяжки, укладка досок паркетных, уст-во плинтусов, облицовка керамической плиткой перегородок. |
9 |
2,4 |
Огрунтовка потолков, штукатурка потолков, стен, декоративная отделка стен, устройство звукоизоляции, цементной стяжки, укладка досок паркетных, уст-во плинтусов, облицовка керамической плиткой перегородок. |
10 |
35,8 |
Огрунтовка потолков, штукатурка потолков, стен, декоративная отделка стен, устройство звукоизоляции, цементной стяжки, укладка досок паркетных, уст-во плинтусов. |
11 |
15 |
Устройство цементной стяжки |
16 – й этаж (2-й этаж пентхауса) |
||
1 |
24,4 |
Огрунтовка потолков, штукатурка потолков, стен, декоративная отделка стен, устройство звукоизоляции, цементной стяжки, укладка досок паркетных, уст-во плинтусов. |
2 |
14,3 |
Огрунтовка потолков, штукатурка потолков, стен, декоративная отделка стен, устройство звукоизоляции, цементной стяжки, укладка досок паркетных, уст-во плинтусов. |
3 |
25 |
Огрунтовка потолков, штукатурка потолков, стен, декоративная отделка стен, устройство звукоизоляции, цементной стяжки, укладка досок паркетных, уст-во плинтусов. |
4 |
13,8 |
Огрунтовка потолков, штукатурка потолков, стен, декоративная отделка стен, устройство звукоизоляции, цементной стяжки, укладка досок паркетных, уст-во плинтусов. |
5 |
32,5 |
Огрунтовка потолков, штукатурка потолков, стен, декоративная отделка стен, устройство звукоизоляции, цементной стяжки, укладка досок паркетных, уст-во плинтусов. |
6 |
37,8 |
Огрунтовка потолков, штукатурка потолков, стен, декоративная отделка стен, устройство звукоизоляции, цементной стяжки, укладка досок паркетных, уст-во плинтусов. |
7 |
5,3 |
Огрунтовка потолков, штукатурка потолков, стен, декоративная отделка стен, устройство звукоизоляции, цементной стяжки, укладка досок паркетных, уст-во плинтусов, облицовка керамической плиткой перегородок. |
8 |
5,1 |
Огрунтовка потолков, штукатурка потолков, стен, декоративная отделка стен, устройство звукоизоляции, цементной стяжки, укладка досок паркетных, уст-во плинтусов, облицовка керамической плиткой перегородок. |
9 |
1,9 |
Огрунтовка потолков, штукатурка потолков, стен, декоративная отделка стен, устройство звукоизоляции, цементной стяжки, укладка досок паркетных, уст-во плинтусов, облицовка керамической плиткой перегородок. |
10 |
1,8 |
Огрунтовка потолков, штукатурка потолков, стен, декоративная отделка стен, устройство звукоизоляции, цементной стяжки, укладка досок паркетных, уст-во плинтусов, облицовка керамической плиткой перегородок. |
11 |
21,7 |
Огрунтовка потолков, штукатурка потолков, стен, декоративная отделка стен, устройство звукоизоляции, цементной стяжки, укладка досок паркетных, уст-во плинтусов. |
12 |
14 |
Огрунтовка потолков, штукатурка потолков, стен, декоративная отделка стен, устройство звукоизоляции, цементной стяжки, укладка досок паркетных, уст-во плинтусов. |
