2.Основные технические характеристики насосов.

Подача насоса – количество жидкости, поданное насосом в единицу времени.

– объемная теоретическая подача,

– теоретическая массовая подача,

– действительная объёмная подача,

– объёмный КПД насоса,

.

Давление насоса – количество энергии, сообщённое насосом единице массы жидкости, выраженное не по существу в единицах давления.

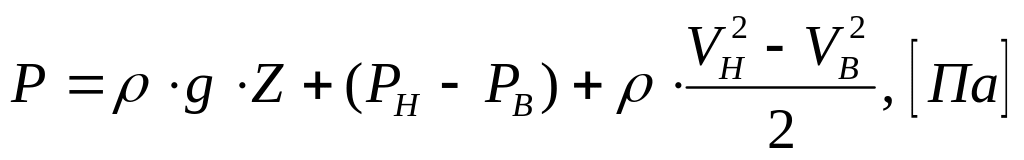

, где

Z – высота подъёма жидкости в насосе,

– давление нагнетания,

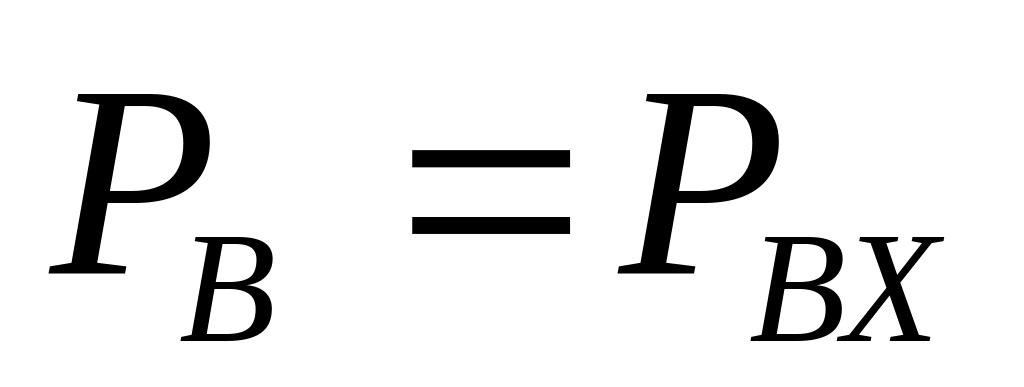

– давления всасывания,

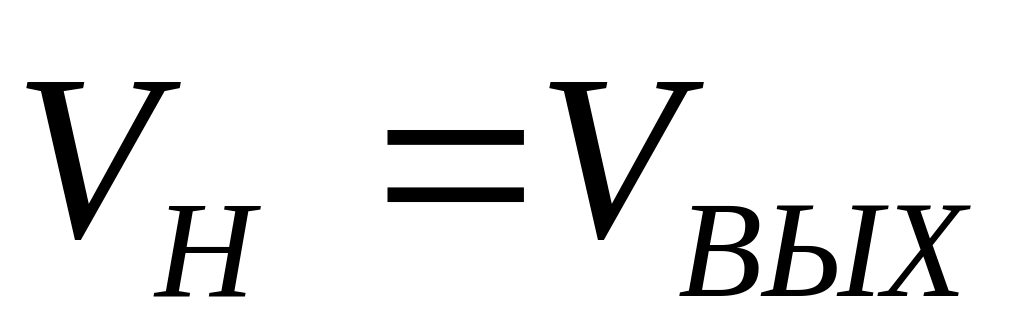

– скорость жидкости на выходе из насоса,

- скорость жидкости на входе в насос.

Первое слагаемое – энергия на подъём жидкости в насосе.

Второе слагаемое – энергия на повышение давления.

Третье слагаемое – энергия на создание и повышение скорости.

Слагаемые 1 и 3 – величины малого порядка, поэтому ими пренебрегают и считают, что давление насоса равно:

P=P_H-P_B.

Напор насоса – приращение энергии, сообщаемой насосом единице массы жидкости, выражается не по существу в метрах столба жидкости, которую перекачивает насос.

– теоретический напор (без учёта потери энергии на преодоление гидравлических сопротивлений в насосе).

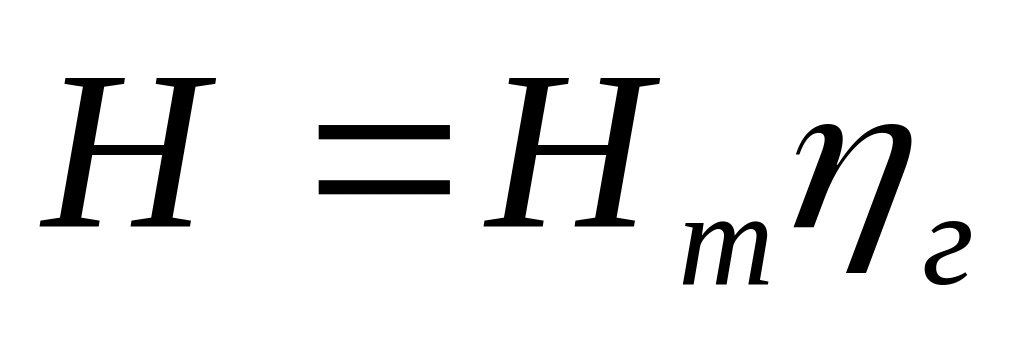

– действительный напор (с учётом потерь энергии).

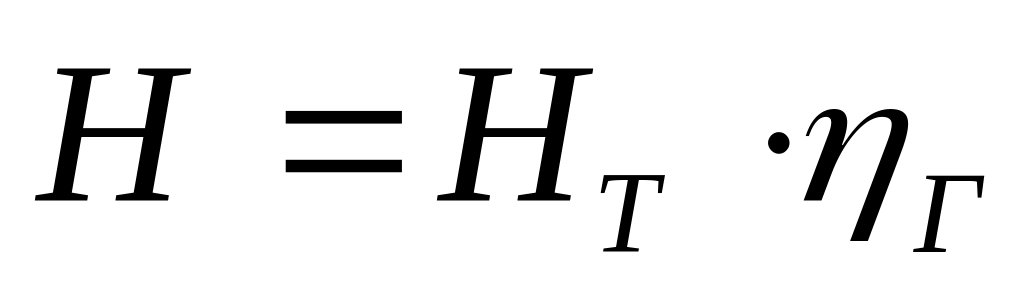

– гидравлический КПД насоса.

.

Высота всасывания – Z, [м]– геометрическая высота (высота центра тяжести сечения потока при входе в насос над уровнем жидкости в расходной цистерне).

– вакуумметрическая высота всасывания.

Отрицательная величина H_B называется подпором насоса.

Положительная величина H_B выражает величину разряжения жидкости при входе в насос.

Мощность насоса – работа в единицу времени.

Существуют 3 понятия мощности:

1. теоретическая,

2. полезно сообщённая жидкости,

3. подведённая к валу насоса.

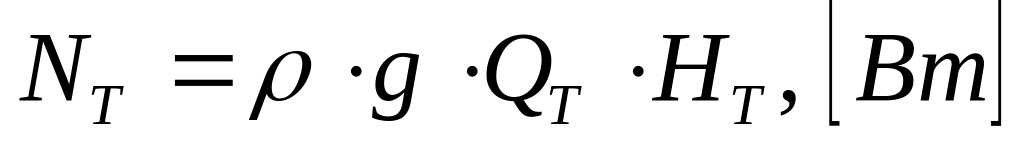

– теоретическая мощность,

– полезная мощность с учётом гидравлических потерь,

номинальная,

– КПД насоса, – механический КПД.

8. Вывод уравнения напора и подачи осевого насоса.

В осевых насосах сообщение энергии жидкости осуществляется с помощью лопастного рабочего колеса, и жидкость движется через проточную часть насоса в силовом направлении в поле действия подъемных сил.

; ;

_г - гидравлический КПД

;

С_Z –скорость в осевом направлении,

f₂- площадь сечения потока на выходе без учета толщины лопатки.

;

- коэффициент сужения потока от толщины лопастей.

9.Вывод уравнения напора и подачи вихревого насоса.

Выражение напора вихревых насосов показывают с помощью закона о количестве движения жидкости, развернув в виде прямой линии ось бокового канала.

Согласно закону, изменение количества движения секундной массы жидкости между двумя сечениями на участке dl равно сумме сил действую­щих на жидкость между этими сечениями:

1. – количество движения при входе.

2. – количество движения при выходе.

3. – сила давления на жидкость при входе на участок dl.

4. – сила давления на жидкость при выходе с участка dl.

– расход жидкости через межлопастные каналы к единице длинны бокового канала.

C₀ – скорость жидкости.

C_2U – средняя окружная скорость при выходе из колеса.

f – площадь сечения бокового канала.

P_T – давление жидкости при входе на участок dl.

dP_T – приращение давления жидкости на участке dl.

;

;

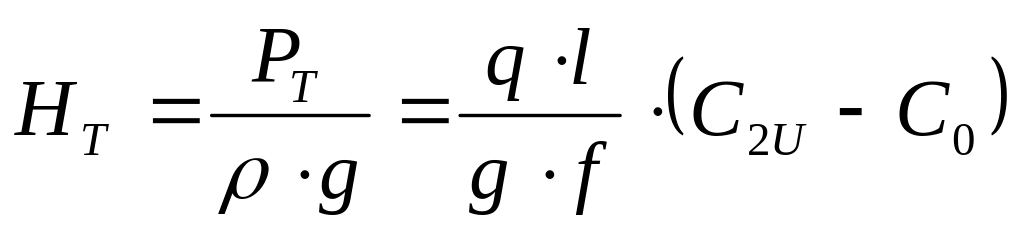

H_T – теоретический напор насоса;

.

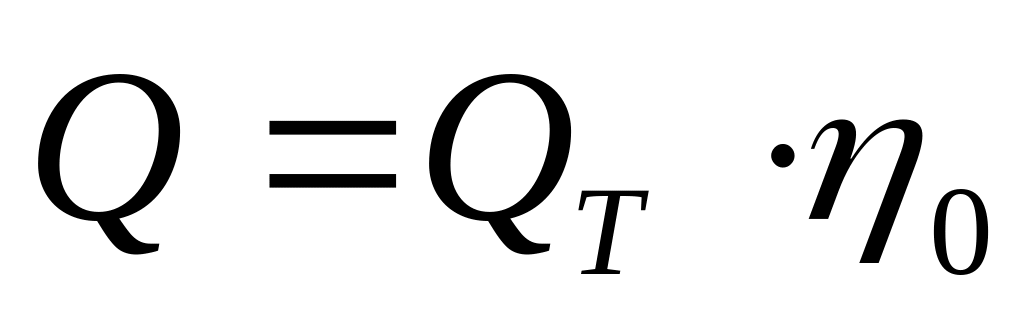

Подача насоса:

; .

Движение жидкости в проточной части сопровождается интенсивным вихреобразованием и большими гидравлическими потерями:

Г = 0,7

М = 0,9

0 до 0,8

В закрыто-вихревых насосах жидкость из всасывающего патрубка поступает в боковой канал и отводится в нагнетательный патрубок через окна в боковых крышках корпуса насоса.
