8 Общая характеристика станов холодной прокатки.

   Производство холоднокатаных листов и полос является заключительным этапом металлургического передела. Сталь холодного проката находит применение в машиностроении, приборостроении, электротехнической промышленности и др. «В настоящее время около 40-45 % объема производства тонколистовой стали в нашей стране выпускается в виде холоднокатаных листов. Около 80% холоднокатаных листов изготавливается из низкоуглеродистой стали, около 15% - из средне- и высокоуглеродистой стали, около 7% - из низко- и среднелегированной стали и примерно 1. 5% - из высоколегированной сталей (главным образом, нержавеющих)…

Капиталовложения при производстве холоднокатаных листов на 20-25%, а эксплуатационные расходы на 10% выше, чем при производстве горячекатаных листов».

    При горячей прокатке невозможно получить лист толщиной менее 1 мм. Этому препятствует окалина, толщина которой соизмерима с толщиной прокатываемого металла. Металл, получаемый на станах холодной прокатки отличается, блестящей поверхностью, равномерностью по толщине, хорошими магнитными свойствами.

    9 Станы холодной прокатки подразделяются на непрерывные и реверсивные. Непрерывные прокатные станы холодной прокатки листа состоят из 3-6 рабочих четырехвалковых клетей. Наибольшее распространение получили четырехвалковые клети. Они предназначены для прокатки сталей от 0,35 до 2,7 мм с суммарным обжатием до 70-80 %.

Рисунок 1 - Схема непрерывного стана холодной прокатки

  9 Непрерывный стан состоит из нескольких рабочих клетей, расположенных последовательно. Прокатка в таких станах происходит одновременно во всех клетях при неизменной направлении движения металла. Число обжатий равно числу клетей. Для разматывания листа в начале стана устанавливается разматыватель, а для наматывания листа после прокатки в конце стана − моталка.

   В состав непрерывного пятиклетьевого стана 1700 кроме основного оборудования входит следующее вспомогательное оборудование: подающий конвейер, передаточная тележка, отгибатель переднего конца, правильная машина, сниматель рулонов, цепные транспортеры, оборудование для обвязки рулонов. Станы непрерывные отличаются высокой производительностью.

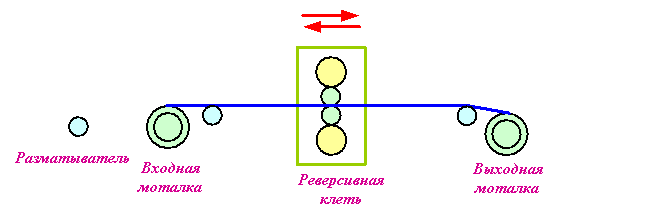

Рисунок 2 - Схема реверсивного стана

   10 Реверсивные станы холодной прокатки выполняются одноклетьевыми. Прокатка производится в несколько пропусков при реверсировании рабочих валков. После каждого пропуска стан останавливается, при этом изменяется положение верхнего рабочего валка, после чего прокатка производится в противоположном направлении. С обеих сторон реверсивного стана расположены моталки. Реверсивный стан на входной стороне, кроме моталки имеет разматыватель, назначение которого сводится к тому, чтобы принять рулон, предназначенный для прокатки, и перемотать его на моталку, стоящую на выходной стороне стана.

   Реверсивные станы являются менее громоздкими, они более удобны при переходе с одной толщины ленты на другую. Но в то же время они менее производительны и используются при производстве широкого сортамента при небольших объемах. Реверсивные станы выполняются, как правило, с клетями кварто. Диаметр рабочих валков обычно 400-600 мм, диаметр опорных валков 1300-1600 мм. На таких станах можно получить лист толщиной 0,25-0,35 мм. Получить более тонкий металл нельзя, из-за соизмеримости упругой деформации валков с толщиной прокатываемого листа. Максимальная скорость прокатки находится в пределах 10-20 м/с при массе рулонов до 30-45 т.

   Для получения более тонких листов используются 4, 10, 18 и более валковые станы. Диаметр рабочего валкадвадцативалкового стана составляет 10-55 мм, поэтому на таких станах можно получить более тонкий металл. При малых размерах валков их трудно сделать приводными, поэтому такие валки приводятся в движение через опорные валки. Основными преимуществами многовалковых станов являются сниженное усилие прокатки, повышенная жесткость валкового узла, значительно меньшие размеры стана и др. Одним из недостатков является особое требование к точности деталей и установке рабочих валков.
