рой – из адреса 3, третий – из адреса 2. После третьего цикла чтения счетчик будет выдавать код 2. Мы вернулись в исходное состояние, прочитав записанную информацию в обратном порядке.

Исходное состояние счетчика в данной схеме вообще-то не слишком важно, так как не важен текущий адрес памяти, в который производится запись и из которого потом производится чтение. Однако в случае, когда используется начальный сброс счетчика в нулевое состояние (по сигналу "Сброс"), можно довольно просто организовать контроль переполнения памяти LIFO из-за слишком большого количества записанной в нее информации. Для контроля переполнения можно использовать выходной сигнал переноса старшего счетчика (>15). Временные диаграммы циклов записи и чтения приведены на рис. 9.

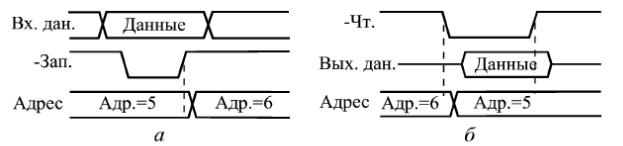

Рис. 9 – Временные диаграммы циклов записи (а) и чтения (б) для памяти типа

LIFO

Вцикле записи по сигналу "-Зап." открывается входной буфер АП5 и входные (записываемые) данные поступают на входы/выходы памяти. Одновременно по этому же сигналу память переходит в режим записи. В результате в текущий адрес памяти записываются входные данные, после чего адрес увеличивается на единицу. Входные данные должны начинаться до начала сигнала "-Зап." и заканчиваться после его конца.

Вцикле чтения по сигналу "-Чт." адрес уменьшается на единицу, после чего открывается выходной буфер АП5, который выдает на выход схемы читаемую из памяти информацию. Применение выходного буфера не обязательно, однако он предотвращает прохождение на шину выходных данных информации, записываемой в память в цикле записи. Выходные данные действительны по заднему фронту сигнала "-Чт.".

Условия правильной работы схемы следующие. Длительность сигнала записи должна быть не меньше минимально допустимой длительности сигнала -WR памяти. Период следования сигналов "-Зап." не должен быть меньше суммы времени срабатывания счетчиков и длительности сигнала "-Зап.". Длительность сигнала чтения должна быть не меньше суммы времени срабатывания счетчика, времени выборки адреса памяти и задержки выходного буфера данных. Период следования сигналов "-Чт." также не должен быть меньше этой же суммы. Память должна быть нетактируемой, например, КР541РУ2.

Наконец, третий тип памяти для временного хранения данных – память для хранения массивов данных. Рассмотрим вариант схемы такой памяти типа FIFO (рис. 10).

Рис. 10 – Функциональная схема памяти для хранения массивов данных

Адреса памяти в данном случае задаются одним единственным счетчиком, который работает в режиме только прямого счета. Перед началом работы необходимо сбросить счетчик (сигнал "Сброс"). Затем производится запись массива данных. При этом после каждого цикла записи по заднему фронту сигнала "-Зап." выходной код счетчика увеличивается на единицу. После окончания записи всего массива снова надо сбросить счетчик в нуль (сигнал "Сброс"), а затем производить чтение массива, начиная с нулевого адреса. При этом после каждого цикла чтения по заднему фронту сигнала "-Чт." выходной код счетчика опять же увеличивается на единицу. В результате массив данных читается в том же порядке, что и был записан. Контроль длины записываемого и читаемого массивов возлагается на внешнее по отношению к приведенной схеме устройство.

Для данной схемы должна использоваться нетактируемая память (например, КР541РУ2) с двунаправленной шиной входных/выходных данных. Считаем, что данные подаются на схему и читаются из схемы также по двунаправленной шине данных. Между памятью и этой шиной включается двунаправленный буфер (типа АП6), который может понадобиться, например, для обеспечения большого выходного тока и малого входного тока со стороны внешней двунаправленной шины данных (это типичная ситуация при построении микропроцессорных и компьютерных систем). Буфер этот открывается на передачу данных в память по сигналу "-Зап." (сигнал -EZ становится равным нулю, сигнал T также нулевой) и открывается для чтения данных из памяти по сигналу "-Чт." (сигнал -EZ становится равным нулю, сигнал T равен единице).

Условия правильной работы схемы следующие. Длительность сигнала записи "– Зап." должна быть не менее минимальной длительности сигнала -WR памяти. Входные (записываемые) данные должны начинаться до начала сигнала "-Зап.", а заканчиваться после его окончания. Длительность сигнала чтения "-Чт." не должна быть меньше суммы задержки буфера и времени выборки адреса памя-

ти. Действительными читаемые данные будут по заднему фронту сигнала "-Чт.". За период следования сигналов "-Зап." и "-Чт." схема должна успевать выполнить операцию записи и чтения соответственно, кроме того, должен успеть полностью переключиться счетчик адреса памяти.

ОЗУ как информационный буфер

Второе важнейшее применение микросхем оперативной памяти состоит в организации разнообразных информационных буферов, то есть буферной памяти для промежуточного хранения данных, передаваемых между двумя устройствами или системами. Суть информационного буфера состоит в следующем: передающее устройство записывает передаваемые данные в буфер, а принимающее устройство читает принимаемые данные из буфера (рис. 11).

Рис. 11. Включение буферной памяти

Такое промежуточное хранение позволяет лучше скоординировать работу устройств, участвующих в обмене данными, повысить их независимость друг от друга, согласовать скорости передачи и приема данных.

Пусть, например, в качестве первого устройства выступает компьютер, а в качестве второго - кабель локальной сети. Компьютеру значительно удобнее выдавать данные со скоростью, определяемой его собственным быстродействием, но в локальную сеть надо передавать данные со строго определенной скоростью, задаваемой стандартом на сеть (например, 100 Мбит/с). Кроме того, компьютер не должен отвлекаться на контроль текущего состояния сети, ее занятостью и освобождением. Поэтому буферная память в данном случае необходима. И точно так же она нужна при приеме данных из локальной сети в компьютер.

Главное отличие буферной памяти от памяти для временного хранения информации состоит в том, что к информационному буферу всегда имеют доступ не одно внешнее устройство, а два (или даже более). Из-за этого иногда существенно усложняется как схема задания адреса микросхемы памяти, так и схема разделения потоков данных (записываемых в память и читаемых из памяти).

Информационные буферы бывают однонаправленными (входными или выходными) и двунаправленными (то есть входными и выходными одновременно – рис. 12). Например, буферная память сетевого адаптера двунаправленная, так как она буферирует и информацию, передаваемую в сеть из компьютера, и информацию, принимаемую из сети в компьютер. Двунаправленные буферы всегда сложнее проектировать из-за большего количества потоков данных.

Рис. 12. Двунаправленный информационный буфер

Информационные буферы могут обеспечивать периодический обмен между устройствами или непрерывный обмен между ними. Примером буфера с непрерывным режимом обмена может служить контроллер видеомонитора, информация из которого постоянно выдается на видеомонитор, но может изменяться по инициативе компьютера. Информационные буферы с периодическим режимом обмена могут быть организованы по типу FIFO или по типу LIFO.

Вслучае FIFO массив данных читается из памяти одним устройством в том же порядке, в каком он был записан в память другим устройством. Выпускаются даже специальные микросхемы быстродействующей буферной памяти типа FIFO, которые не имеют адресной шины и представляют собой, по сути, многоразрядный сдвиговый регистр. В отличие от обычной микросхемы сдвигового регистра, где читать вдвигаемую информацию можно только тогда, когда она продвинется по всем ячейкам регистра, информацию с выходов буфера FIFO можно начинать читать с выходов сразу же после того, как она начала записываться в его входы.

Вслучае информационного буфера LIFO массив данных читается из памяти

впорядке, противоположном тому, в котором он был записан в память. Такое решение иногда позволяет проще организовать схему перебора адресов памяти.

Схема простейшего однонаправленного буфера с периодическим режимом обмена по принципу FIFO приведена на рис. 13. Одно устройство записывает информацию в буфер, на другое устройство выдается информация из буфера. Память всегда записывается полностью, по всем адресам, и читается также полностью. Строб записи "-Зап." поступает в режиме записи с частотой, необходимой для записи, строб чтения "-Чт." поступает при чтении с частотой, необходимой для чтения. Шины данных для записи и чтения в память в случае, показанном на рисунке, отдельные. При таких условиях необходим всего лишь один счетчик для перебора адресов памяти, причем счетчик, работающий только в режиме прямого счета и имеющий вход начального сброса в нуль.

Перед началом работы устройство, производящее запись в память, сбрасывает счетчик в нуль сигналом "-Сброс" и устанавливает режим записи в память, перебрасывая в нуль управляющий триггер (единица на инверсном выходе). Затем начинается процесс записи: записываемые данные поступают с однонаправленного входного буфера (АП5) и записываются в память сигналом "-Зап.", который своим задним фронтом переключает адреса памяти. Полная процедура записи

включает в себя столько циклов записи, сколько имеется ячеек у используемой памяти.

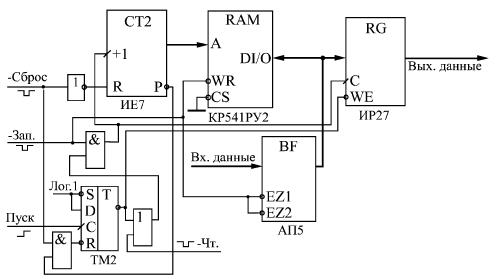

Рис. 13 – Однонаправленный буфер типа FIFO

После окончания процедуры записи устройство, производившее запись, разрешает чтение из памяти, устанавливая в единицу триггер положительным фронтом сигнала "Пуск" (нуль на инверсном выходе). При этом разрешается прохождение сигнала "-Чт.". Адреса памяти переключаются по заднему фронту сигнала "-Чт.", и по этому же фронту данные, читаемые из памяти, фиксируются в выходном регистре, срабатывающем по фронту (например, ИР27). Выходной регистр выполняет две функции: он не пропускает на выход данные, записываемые в память (по сигналу -WE запрещается запись в триггер), а также обеспечивает одновременность изменения всех разрядов читаемых данных. Выходная информация из-за этого регистра задерживается на один период сигнала "-Чт.", что необходимо учитывать. Если взять регистр со входом сброса в нуль, то можно сделать, чтобы при процедуре записи в память на выходе схемы был нулевой код.

После окончания чтения всего объема памяти вырабатывается сигнал переноса счетчика -Р, который снова переводит всю схему в режим записи, сбрасывая триггер в нуль (единица на инверсном выходе). После этого записывающее внешнее устройство снова может начинать процедуру записи в память.

Условия правильной работы схемы следующие. Длительность сигнала "-Зап." не должна быть меньше минимальной длительности сигнала -WR памяти. Период следования сигналов "-Зап." не должен быть меньше суммы длительности сигнала "-Зап." и задержки переключения счетчика. Период следования сигналов "-Чт." не должен быть меньше суммы времени выборки адреса памяти и задержки переключения счетчика. Память должна быть нетактируемой (например,

КР541РУ2).

Более сложную структуру имеет двунаправленный буфер с периодическим режимом обмена типа LIFO. Он позволяет выдавать и принимать массивы данных произвольной длины (а не фиксированной длины, как в предыдущем случае) с заданной скоростью. Такая задача возникает, в частности, при проектировании адаптеров локальных сетей. Несмотря на то, что данные читаются из буфера в порядке, обратном тому, в котором они были записаны в буфер, на обмене информацией между двумя буферами это никак не отражается.

Пусть, например, устройство 1 передает информацию в устройство 2, а в качестве промежуточного устройства (устройство 3) выступает кабель сети (рис. 14).

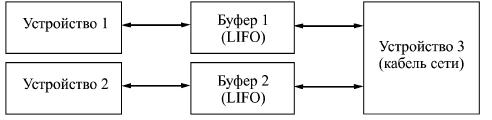

Рис. 14 – Обмен между двумя устройствами через два буфера типа LIFO

Устройство 1 записывает в буфер 1 массив в прямом порядке, буфер 1 выдает этот массив в устройство 3 (сеть) в обратном порядке, буфер 2 принимает массив из сети в обратном порядке, а устройство 2 читает принятую информацию опять же в прямом порядке: то есть читается информация в том же порядке, в каком она и писалась. То же самое происходит и при передаче информации из устройства 2 в устройство 1.

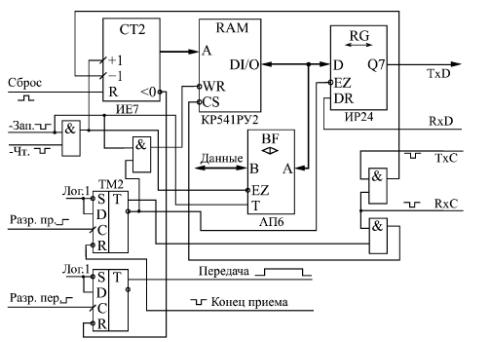

Схема буфера LIFO (рис. 15) включает в себя, помимо памяти и двунаправленного буфера, реверсивный счетчик (типа ИЕ7) и реверсивный регистр сдвига (типа ИР24), служащий для преобразования параллельного кода в последовательный при передаче в сеть и последовательного кода в параллельный при приеме из сети. Режимы работы буфера задаются двумя триггерами, один из которых разрешает режим передачи в сеть, а другой – режим приема из сети.

Перед началом работы оба триггера сброшены в нуль, счетчик также сброшен в нуль сигналом "Сброс". Сначала в память записывается передаваемый в сеть массив данных. Запись производится сигналом "-Зап.", задний фронт которого увеличивает выходной код счетчика (адрес памяти) на единицу. После окончания записи массива сигналом "Разр.пер." разрешается передача массива в сеть. В режиме передачи по сигналу строба передачи (TxC) перебираются адреса памяти в обратном порядке (счетчик работает в режиме обратного счета). Данные, читаемые из памяти, записываются в сдвиговый регистр и выдаются в сеть в последовательном коде (TxD). После того как счетчик досчитает до нуля, вырабатывается сигнал переноса <0, который сбрасывает в нуль триггер передачи. То есть в сеть

выдается весь массив, записанный в память, независимо от его длины, причем массив выдается в обратном порядке.

Рис. 15 – Двунаправленный буфер типа LIFO

В режиме приема информации из сети записывается единица в триггер разрешения приема по сигналу "Разр. пр.". Принимаемые из сети данные в последовательном коде RxD записываются в сдвиговый регистр, а из него уже в параллельном коде – в память. Запись производится по сигналу строба приема RxC, задним фронтом которого переключается счетчик, работающий в режиме инверсного счета. После окончания приема по сигналу "Конец приема" сбрасывается триггер разрешения приема. После этого производится чтение информации из памяти по сигналу "-Чт.". Задним фронтом этого сигнала переключается счетчик, работающий в режиме прямого счета. То есть массив читается в порядке, обратном тому, в котором он пришел из сети.

Условия правильной работы данной схемы аналогичны тем, что были сформулированы для предыдущих рассмотренных схем буферов. Сигналы стробов записи и чтения должны иметь такую длительность, чтобы осуществлять соответственно запись в память и чтение из памяти. Период следования этих сигналов должен быть таким, чтобы успевали производиться операции записи и чтения, а также успевал переключаться счетчик.

Улучшение параметров ОЗУ

При применении оперативной памяти часто встает задача улучшить ее характеристики. Одной из основных задач является повышение быстродействия па-

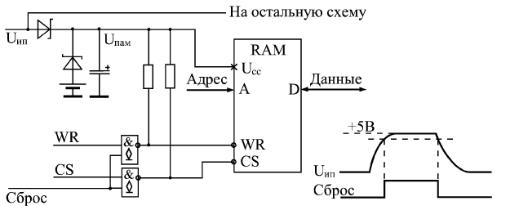

Дело в том, что управляющие сигналы памяти -WR и -CS имеют активный низкий уровень, а при выключении питания все входные сигналы памяти, естественно, станут нулевыми. Это приведет к искажению записанной в память информации. Поэтому необходимо обеспечить, чтобы при выключении питания сигналы на входах -WR и -CS были пассивными, то есть имели уровень логической единицы. Для этого обычно используются логические элементы с выходами ОК, нагрузочные резисторы которых присоединяются не к пропадающему напряжению питания памяти Uип, а к сохраняющемуся напряжению питания памяти Uпам. Для получения напряжения Uпам используется простая схема на двух диодах (лучше брать диоды Шоттки с меньшим падением напряжения), которая передает на выход Uпам напряжение источника питания Uип (если питание включено) или напряжение от гальванической батареи 3–4,5 В (если питание выключено).

Для большей гарантии от пропадания информации во время переходных процессов (при постепенном нарастании Uип и при постепенном его уменьшении) необходимо управлять прохождением сигналов WR и CS на память с помощью управляющего сигнала "Сброс". Этот сигнал равен нулю при напряжения Uип менее 4,7-4,8 В и равен единице при нормальном напряжении Uип = 5 В (временная диаграмма приведена на рисунке). В результате такого решения память отключается от остальной схемы при недостаточном напряжении питания (сигналы -WR и -CS равны единице) и подключается к остальной схеме при нормальном напряжении питания.

Распознавание и коррекция ошибок

При сохранении данных в ОЗУ возникают ошибки двух видов: постоянные и нерегулярные. Постоянные ошибки обусловлены дефектами самих микросхем памяти или причастных к ним управляющих схем. Нерегулярные ошибки случайны и потому невоспроизводимы. Их вызывает главным образом α-излучение корпуса, которое способно перезаряжать запоминающие конденсаторы динамического ОЗУ, а также перезапускать запоминающие триггеры в статическом ОЗУ. Нерегулярные ошибки порождаются также импульсными помехами, возникающими внутри или вне схемы.

Появление ошибок в ОЗУ часто имеет далеко идущие последствия. Ошибка в памяти компьютера способна не только привести к неверному результату, но и вызвать «зависание» программы. Для индикации ошибок наряду с информационными разрядами в память заносятся один или несколько контрольных разрядов. Чем их больше, тем большее количество ошибок можно распознать и даже исправить.

Бит четности

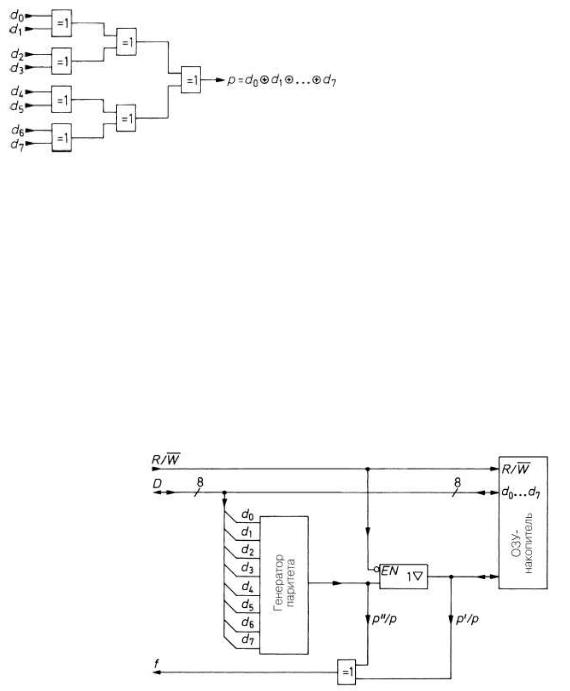

Простейший способ распознавания ошибок состоит в передаче бита четности p. Паритет бывает четным или нечетным. Когда для контроля ошибок исполь-
