Пирогов. Сопротивление материалов 2008
.pdfσ(M y ) = − M y z .
J y
Положительный момент My вызывает в точках с отрицательными координатами z растяжение, т. е. положительные напряжения, и наоборот, в точках с положительными координатами z – отрицательные напряжения (рис. 52). Этим фактом объясняется знак «минус» в выражении для σ(My).
Рис. 52
В плоскости действия момента Mz (плоскость х – у) находится главная центральная ось у. Аналогично рассуждая, получаем, что нормальные напряжения, обусловленные действием момента Mz , равны:
|
|
σ(M z ) = |
M z |
|
y . |
|
|||||
|
|
Jz |
|
||||||||
|
|
|
|
|
|
|
|
|
|||
При одновременном действии N, My и Mz получаем: |
|
||||||||||
|
σ(N, M y , M z ) = σ(N ) +σ(M y ) +σ(M z ) , |
|
|||||||||
или |
σ = |
N |
m |
M y |
z ± |
M |
z |
y . |
(8.1) |
||
|
J y |
|
|
|
|||||||
|
|
F |
|
|
|
Jz |
|
||||
|
|
|
|
|
|
|
|
|
|
|
91 |
Нашли выражение (8.1) в левой системе координат (верхние знаки). Аналогично рассуждая, можно получить выражение для σ в правой системе координат (нижние знаки).
Эпюры нормальных напряжений, возникающих под действием N, M y и M z , представлены на рис. 52.
Поперечные силы Qy и Qz вызывают касательные напряжения в поперечном сечении τxy (Qy ) и τxz (Qz ) соответственно (деформация сдвига). Крутящий момент M x вызывает деформацию кручения вокруг оси х и появление касательных напряжений τxt (M x )
в плоскости у – z.
Очевидно, что при одновременном действии Qy , Qz и M x ка-
сательные напряжения в точках поперечного сечения определятся выражением:
|
τxt |
(Qy ,Qz , M x ) = |
τxt |
(Qy ) + |
τxt |
(Qz ) + |
τxt |
(M x ) . |
(8.2) |
Касательные напряжения τxy рассчитываются |
по формуле |
(7.15). Для расчета напряжений τxz В формуле (7.15) индексы у ме-
няются на z, индексы z – на у. Однако в большинстве практических случаев τxy (Qy ) и τxz (Qz ) значительно меньше касательных на-
пряжений τxt (M x ) , обусловленных крутящим моментом. По этой причине, как правило, ограничиваются подсчетом τxt (M x ) по
формулам (6.26) и (6.27).
Эпюры касательных напряжений τxy (M x ) и τxz (M x ) в точках
контура сечения представлены на рис. 52.
Проанализируем напряженное состояние в точках А, В и С. Одна из них будет самой опасной.
В точке А имеем одноосное растяжение (рис. 53, а), так как касательное напряжение равно нулю, а нормальное напряжение согласно (8.1) равно
σ = |
N |
− |
M y |
zA + |
M z |
yA , |
F |
|
|
||||
|
|
J y |
Jz |
92
или |
σ = |
N |
+ |
M y |
|
+ |
M z |
. |
|
F |
W |
y |
|
W |
|||||
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
z |
|

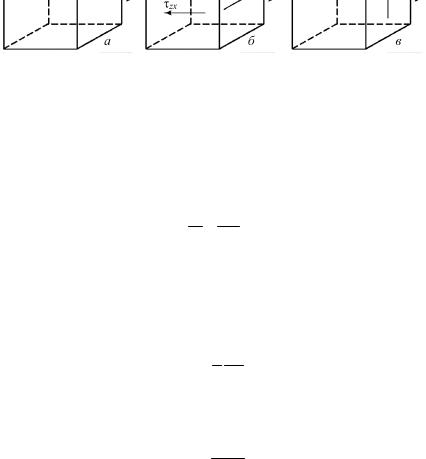

Рис. 53
Положительное напряжение σ в точке А – самое большое в поперечном сечении.
В точке С имеем двухосное напряженное состояние (рис. 53, б). Нормальное напряжение
σ= N + M z yC , F Jz
или |
σ = |
N |
+ |
M z |
. |
|
F |
Wz |
|||||
|
|
|
|
Касательное напряжение τxy (Qy ) согласно (7.15) равно нулю. Касательным напряжением τxz (Qz ) , которое согласно (7.16) равно:
τxz = 32 QFy ,
пренебрегаем.
Касательное напряжение, обусловленное M x , согласно (6.26)
равно:
τxz = αMhbx2 .
Нормальное напряжение в точке С меньше, чем в точке А, но наличие касательного напряжения может сделать эту точку более опасной, чем точка А.
В точке В также имеем двухосное напряженное состояние
(рис. 53, в).
93
Нормальное напряжение
σ= N + M y .
F Wy
Касательное напряжение, обусловленное моментом Мх, согласно (6.27) равно:
τxz = η αMhbx2 .
Касательное напряжение τxz (Qz ) согласно (7.15) равно нулю. Касательное напряжение τxy (Qy ) согласно (7.16) равно:
τxy = 32 QFy .
Этим напряжением пренебрегаем.
Видно, что касательное напряжение τxy в точке В меньше, чем напряжение τxz в точке С. Однако нормальное напряжение может
быть больше, чем в точке С, если |
M y |
> |
|
M |
z |
|
. |
|
|
||||||
|
|
|
|
||||
Wy |
|
|
|
|
|||
|
|
|
Wz |
Для решения вопроса о наиболее опасной точке необходимо в рамках выбранной теории прочности вычислить эквивалентное напряжение для всех трех точек. Та точка, для которой эквивалентное напряжение максимально, является наиболее опасной.
Расчет прочности ведется по σэкв в наиболее опасной точке.
Условие прочности будет удовлетворено, если:
σэкв ≤[σ].
8.2. Косой изгиб
Косым называется изгиб, при котором силовая плоскость не содержит главной оси поперечного сечения. Косой изгиб может рассматриваться как частный случай сложного сопротивления, когда
N = 0 и M x = 0.
Рассмотрим прямолинейный брус длиной l прямоугольного поперечного сечения, защемленный одним концом и нагруженный
94
силой Р (рис. 54, а). Размеры поперечного сечения h × b (h > b). Плоскость действия силы Р (силовая плоскость) образует с плоскостью х – z угол α.
Рис. 54
95
Очевидно, что самое опасное сечение – сечение заделки, где изгибающий момент M изг равен Pl. Разложим изгибающий момент в
сечении заделки на составляющие моменты относительно осей у и z (рис. 54, б):
M y = −Mизг cos α = −Pl cos α ,
M z = M изг sin α = Pl sin α .
Нормальное напряжение в точке, имеющей координаты у и z, согласно (8.1) равно:
σ = − |
M y |
z + |
M |
z |
y . |
(8.3) |
J y |
|
|
||||
|
|
Jz |
|
Полагая σ = 0, найдем уравнение нейтральной линии:
|
J |
z |
|
|
y = − |
|
ctg α z . |
(8.4) |
|
|
|
|||
|
J y |
|
|
|
|
|
|
Если бы |
J z = J y , то нейтральная линия была бы перпендику- |
|||||
лярна |
плоскости |
изгибающего |
момента. |
Но в нашем |
случае |
|
J z > J y |
и, следовательно, нейтральная линия несколько повернута |
|||||
в сторону |
оси |
минимального |
момента |
инерции, т.е. |
оси у |
|
(рис. 54, б). |
|
|
|
|
|
Брус изгибается не в плоскости M изг , а в плоскости, перпенди-
кулярной нейтральной линии, где жесткость на изгиб будет меньше. Таким образом, реализуется косой изгиб.
Эпюра нормальных напряжений в сечении [уравнение (8.3)] линейна, так как представляет сумму двух линейных функций. Максимальное напряжение возникает в точках, наиболее удаленных от нейтральной линии.
Полученные выражения (8.3) и (8.4) справедливы для бруса произвольного поперечного сечения при условии, что у и z – глав-
|
|
|
bh3 |
||
ные центральные оси. В случае прямоугольного профиля J z = |
|
, |
|||
12 |
|||||
|
hb3 |
|
|||
|
|
|
|||
J y = |
|
, и уравнения (8.3) и (8.4) примут вид: |
|
|
|
12 |
|
|
|||
|
|
|
|
||
96 |
|
|
|
|
|
12Pl |
|
|
|
12Pl |
|
σ = |
hb3 |
cos α z + |
bh3 |
sin α y , |
||
|
|
|
|
|
||
|
|
h2 |
|
|
|
|
|
y = − |
|
ctg |
α z . |
|
|
|
|
|
||||
|
|
b2 |
|
|
|
Наиболее удаленные точки
|
h |
|
|
b |
|
|
|
h |
|
|
b |
|
|
A yA = |
|
; |
zA = |
|
|
и |
B yB = − |
|
; |
zB = − |
|
. |
|
2 |
2 |
2 |
2 |
||||||||||
|
|
|
|
|
|
|
|
|
Вточке А напряжение
σ= 6hbPl2 cos α + bh6Pl2 sin α .
Вточке В напряжение
σ= − 6hbPl2 cos α − bh6Pl2 sin α .
8.3.Внецентренное растяжение и сжатие
Внецентренное растяжение (или сжатие) возникает тогда, ко-
гда равнодействующая внешних сил смещена относительно оси бруса и остается ей параллельной.
Пусть брус, размеры которого представлены на рис. 54, нагружен в торцевом сечении растягивающей силой Р.
Точка приложения силы имеет координаты y0 и z0 .
Все поперечные сечения бруса равноопасны, так как в них действуют одни и те же внутренние силовые факторы. Это
N = P, M y = −Pz0 , M z = Py0 .
Нормальные напряжения в произвольной точке с координатами (y, z) согласно (8.1) равны:
σ = |
P |
− |
M y |
z + |
M |
z |
y = 0 . |
(8.5) |
|
J y |
|
|
|||||
|
F |
|
|
J z |
|
Полагая σ = 0, найдем уравнение нейтральной линии:
1 |
+ |
z0 |
z + |
y0 |
y = 0 . |
|
J y |
|
|||
F |
|
|
Jz |
97
Нейтральная линия не проходит через начало координат. Ее положение не зависит от величины силы и определяется только координатами ее приложения.
Максимальные напряжения возникают в точках, наиболее удаленных от нейтральной линии. В нашем случае (прямоугольное поперечное сечение) это точка А (рис. 55).
Напряжение для точки А yA = h2 , zA = b2 равно:
|
P |
|
|
Pz |
12 b |
|
|
Py |
12h |
|
|||||
σ = |
|
+ |
|
|
0 |
|
|
|
+ |
0 |
|
|
, |
||
bh |
hb3 |
2 |
|
bh3 |
2 |
||||||||||
или |
|
|
|
|
|
|
|||||||||
|
|
|
|
|
|
6z0 |
|
|
|
6 y0 |
|
|
|||
|
|
|
1 |
|
|
|
|
|
|
|
|||||
σ = P |
|
|
+ |
|
|
|
+ |
|
|
|
. |
|
|||
|
|
hb2 |
|
|
bh2 |
|
|||||||||
|
|
bh |
|
|
|
|
|
|
|
Эпюра σ и нейтральная линия представлены на рис. 55.
Рис. 55
98
9.ЭНЕРГЕТИЧЕСКИЕ МЕТОДЫ ОПРЕДЕЛЕНИЯ ПЕРЕМЕЩЕНИЙ СЕЧЕНИЙ БРУСА
9.1.Работа внешних сил и потенциальная энергия при растяжении, изгибе, кручении и сложном нагружении
При статическом нагружении, когда нагрузка возрастает медленно от нуля до своего конечного значения, считается, что вся работа внешних сил (А) переходит в потенциальную энергию упругой деформации нагруженного тела (U), т.е.
A = U.
Для определения потенциальной энергии выделим из бруса длиной l элементарный участок длиной dx. В случае одновременного растяжения, кручения и изгиба в торцевых сечениях элемента возникают шесть внутренних силовых факторов, которые будем рассматривать как внешние по отношению к нему. Определим их работу. Важно отметить, что каждый фактор вызывает такие перемещения, на которых остальные не совершают работы. Так, например, нормальная сила N удлиняет элемент на (dx), но на этом перемещении работа совершается только этой силой, что дает возможность рассмотреть вклад в потенциальную энергию бруса каждого фактора в отдельности. Уже отмечали, что касательные напряжения, обусловленные силами Qy и Qz , в большинстве слу-
чаев много меньше, чем напряжения, вызванные другими факторами. Поэтому в настоящем рассмотрении пренебрежем работой сил Qy и Qz .
При растяжении путь силы N равен удлинению элемента (dx). Между N и (dx) согласно (2.5) существует пропорциональная зависимость. Следовательно, работа (dAp ) силы N на перемещении
(dx) равна: |
|
|
|
dAp = dU p = 0,5N |
(dx) . |
||
Исключим (dx), используя выражение (2.5). Получим |
|||
dU p = 0,5 |
N 2 |
dx . |
|
EF |
|||
|
|
99
Общая потенциальная энергия бруса при растяжении определяется как сумма потенциальных энергий его отдельных элементов. Таким образом,
U p = |
l |
|
N 2 |
dx . |
(9.1) |
|
∫ 2EF |
||||||
|
|
|
||||
|
0 |
|
|
|
|
|
При кручении момент M x |
|
совершает работу на угловом пере- |
||||
мещении (dφ) торцевого сечения элемента. Между M x |
и dφ со- |
гласно (6.28) существует пропорциональная зависимость. Следо-
вательно, работа (dAк) крутящего момента M x |
на угловом пере- |
||||
мещении dφ равна: |
|
|
|
|
|
dAк = dUк =0,5M xdϕ. |
|
||||
Подставим dφ, используя выражение (6.28). Получим |
|||||
|
|
M 2 |
|
||
dUк = 0,5 |
|
x |
dx . |
|
|
|
|
|
|||
|
|
GJк |
|
||
Общая энергия бруса при кручении (Uк) равна: |
|
||||
l |
2 |
|
|
|
|
Uк = ∫ |
M x |
dx . |
(9.2) |
||
2GJк |
|||||
0 |
|
|
|
|
|
При изгибе торцевые сечения элемента взаимно поворачиваются на угол dθ вокруг оси z под действием момента M z или вокруг оси
у под действием момента M y . Из выражения (7.8) следует, что между моментами M z (или M y ) и dθ существует пропорциональная зависимость. Отсюда работа (dAизг, z ) изгибающего момента M z
на угловом перемещении dθ равна:
dAизг, z = dUизг, z = 0,5M zdθ.
Работа момента M y (dAизг, y ) равна:
dAизг, y = dUизг, y = 0,5M ydθ.
Учтем, что ρd θ= dx (см. рис. 38), и исключим ρ1 , используя вы-
ражение (7.8).
100
