6.2Расчет рыбозащитной жалюзийной решетки

По заданию необходимо запроектировать водоприемник для водоема рыбохозяйственного назначения. В соответствии с п. 8.18 [2] принимаем жалюзийную рыбозащитную решетку рис.1. Жалюзийная решетка состоит из двух рядов пластин. Входной ряд выполняется из пластин = 8.0 мм поставленных под углом а = 45° к транзитному потоку во­ды. Второй ряд пластин устанавливается под углом а = 90° к пластинам пер­вого ряда. Таким образом, жалюзийная решетка обладает оптической плотно­стью, т.е. при всех углах зрения не имеет сквозных просветов.

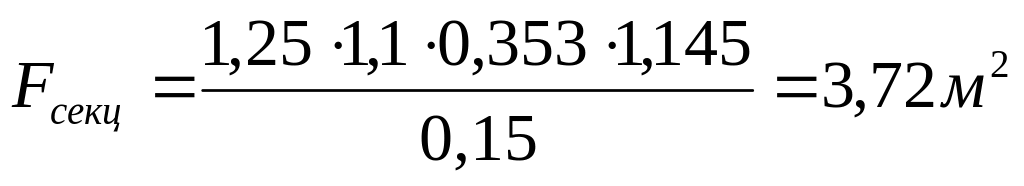

Расчет площади жалюзийной решетки определяется по формуле СНиП

где – скорость втекания в водоприёмные отверстия, м/с, отнесённая к их сечению в свету согласно [1, п. 5.94];

К – коэффициент затекания экрана конструкции, принимается равным 1,1 ;

– расчётный расход одной секции, м³/с;

1,25 – коэффициент, учитывающий засорение отверстий;

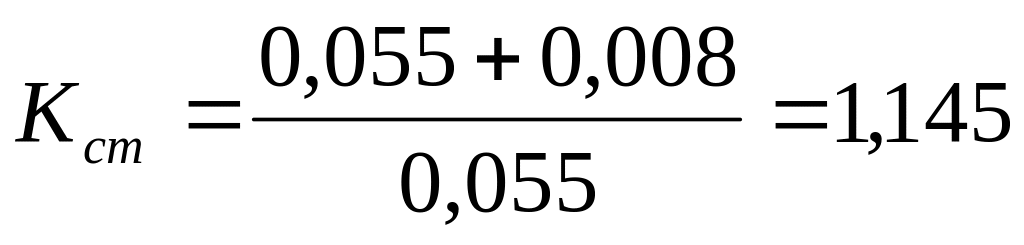

– коэффициент, учитывающий стеснение отверстий стержнями решёток

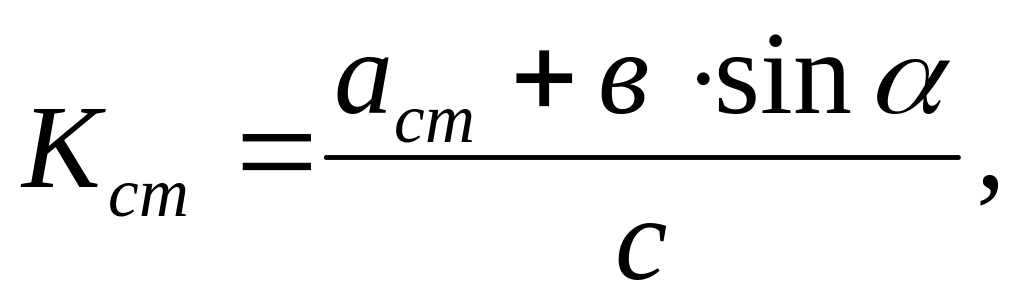

где а – толщина стержней, 8 мм,

в – ширина потока воды между пластинами, 78 мм

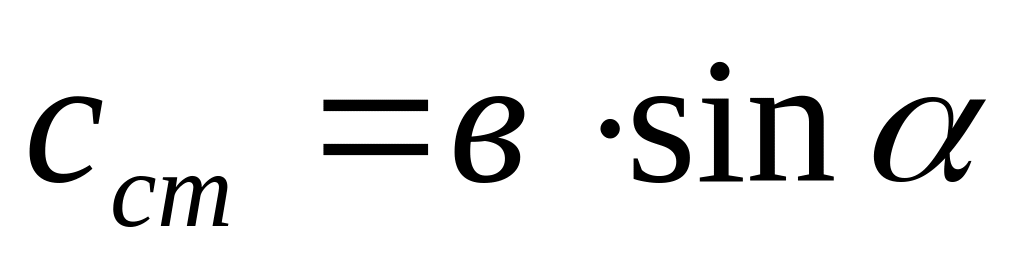

с – расстояние между пластинами по линии транзитного потока воды, м;

,

где а=45

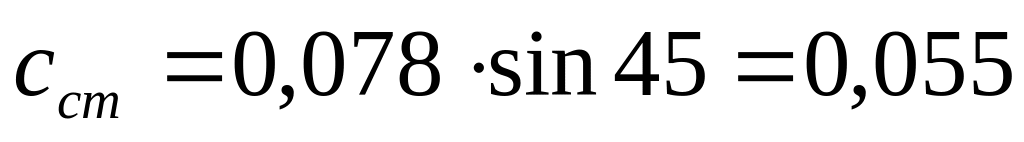

м

Количество жалюзийных решеток и их размеры принимаются конструк­тивно

из условий компановки водоприемной части водозабора.

Принимаем две решётки в одной секции площадью живого сечения 1,86 м².

Принимаем 4 жалюзийные решетки с размерами 1,4х1,4 м.

Конструктивно жалюзийная решетка состоит из рамы швеллера [12, к

которому приварены 2 ряда пластин. К нижнему швеллеру прикреплен дере­ -

вянный брус 100x100 мм.

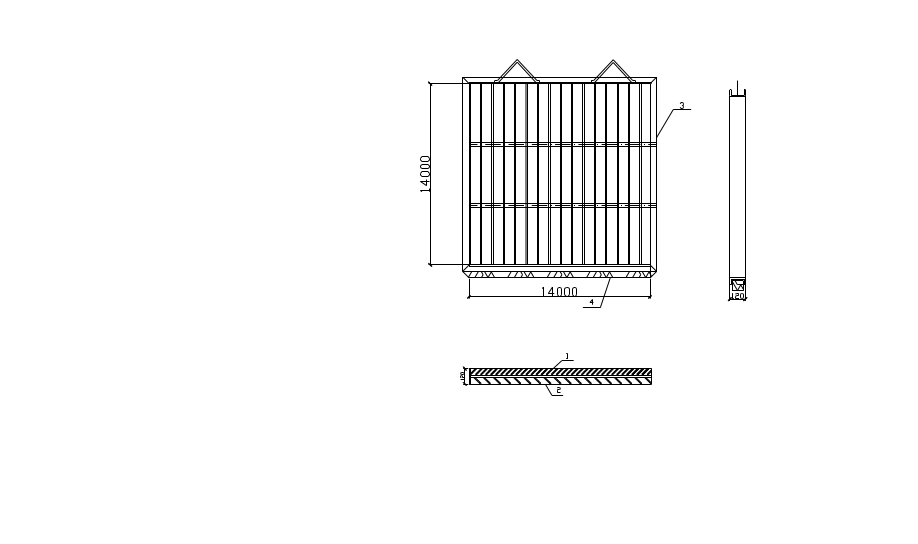

Рис. 2. Схема жалюзийной решетки. (1 - выходной элемент жалюзи;

2 – входной элемент жалюзи; 3 – рама; 4 – брус деревянный).

6.2 Сороудерживающие сетки. Определение площади, подбор,

техническая характеристика

Для задержания мелких взвешенных и плавающих тел, находящихся в воде поверхностных источников и не задержанных решётками, предназначаются сетки, которые в ряде случаев завершают очистку воды, идущей на производственные цели. Сетки устанавливаются в водозаборных сооружениях непосредственно за решётками, служащими для грубой очистки воды.

Согласно [1, п. 5.105] принимаем вращающиеся сетки, так как условия забора воды средние.

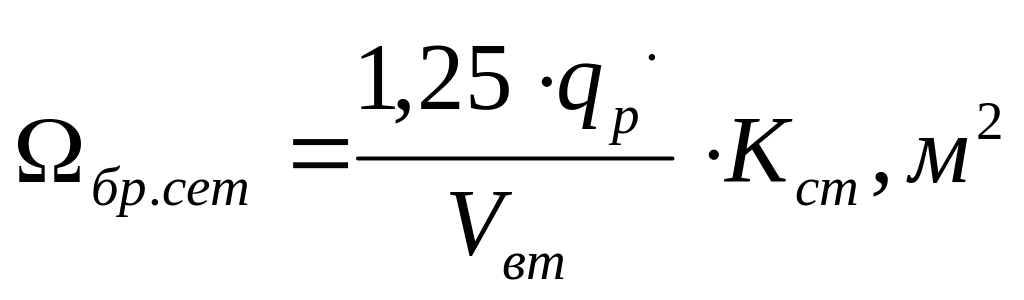

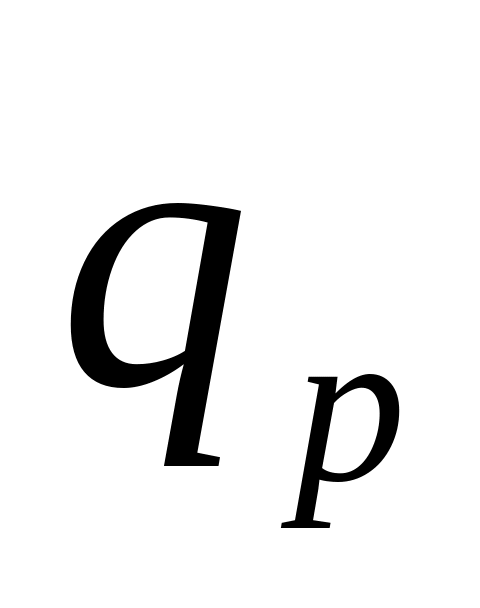

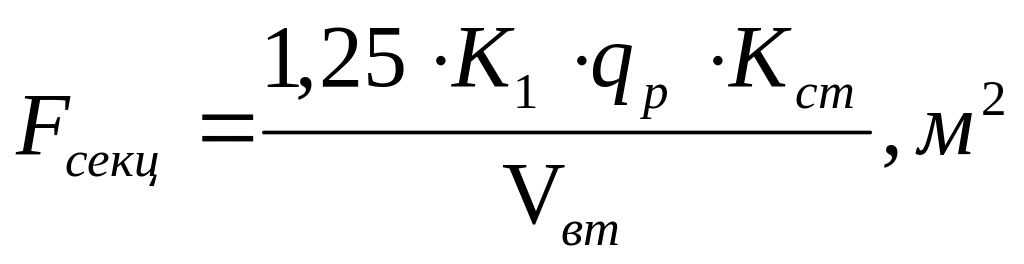

Площадь сетки определяем по формуле [2, ф-ла 1.16]:

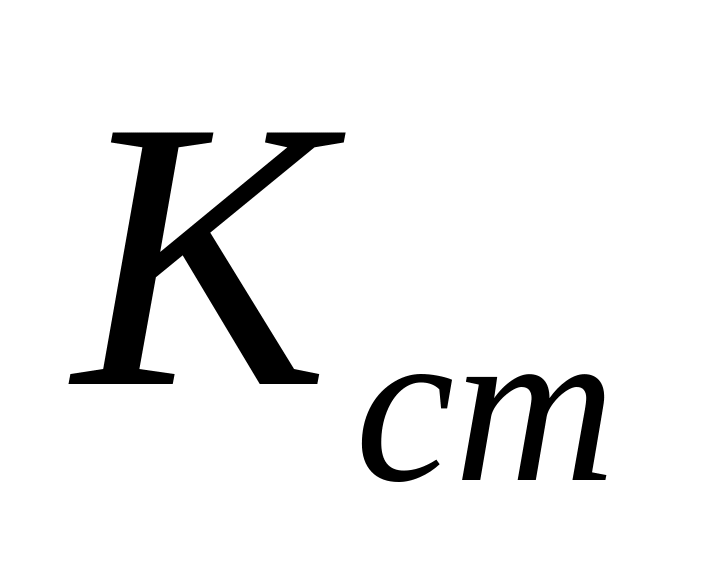

где - коэффициент, учитывающий стеснение отверстий,

К_ст = (а_ст + с_ст)²/с_ст² = (1+3)²/(3)² = 1,78м

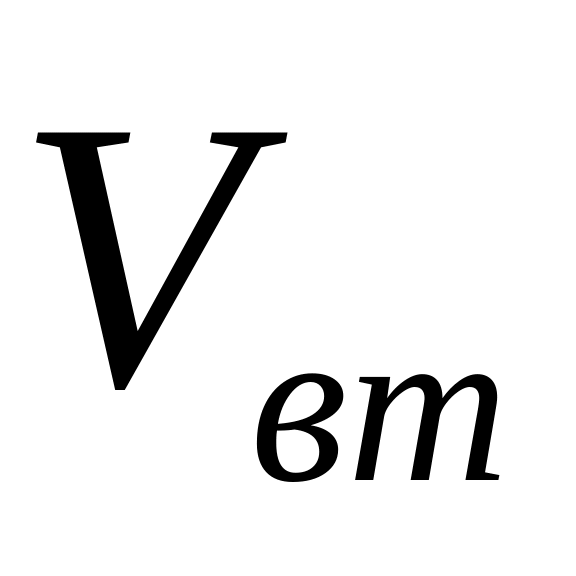

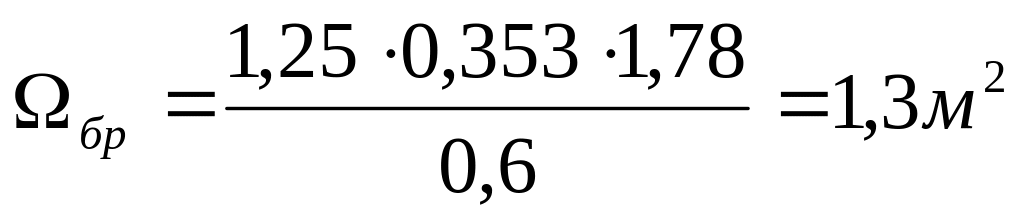

- скорость втекания воды в сетку, = 0,6 – 0,12 м/с, принимаем = 0,6 м/с.

По [2] подбираем сетку и её размеры. Принимаем вращающуюся сетку типа ТЛ с лобовым подводом воды.

Промывное устройство состоит из трубы, на которой укреплены два ряда рассеивающих насадок. Вся нагрузка от массы вращающейся сетки воспринимается рамой привода и далее верхним перекрытием водозабора. При достижении предельно допустимого засорения, т.е. перепада, при котором требуется промывка сетки, замыкается контакт дифманометра и открывается задвижка на трубопроводе промывной воды. В результате появления давления на выходе трубопровода, по которому подается промывная вода, замыкается контакт манометра и включается в работу двигатель вращающийся сетки. Таким образом, вначале включается промывка сетки, а затем сетка приводится во вращение.

Рис.3. Вращающаяся каркасная сетка типа ТЛ с лобовым подводом воды
