Опорожнение резервуара

Пристыкуйте заправочный шланг. Настройте регулятор на давление, равное рабочему давлению заправщика, если оно ниже давления необходимого потребителю.

Откройте вентиль 3.3 наполнения резервуара снизу. В процессе передавливания следите за показаниями манометра 3.19 и дифмано­метра-уровнемера 3.20. После прекращения передавливания закройте вентили 3.2 и 3.3 и откройте вентили газосброса 3.5 и дренажа 3.7.

Отсоедините заправочный шланг и сверните его. Установите заглушку на штуцере наполнения резервуара.

Неисправность	Причина	Метод устранения
Не поднимается давле­ние в резер­вуаре, из-под кол­пака мембраны идет газ	Порвана предохра­нитель­ная мем­брана 3.17 (КС 3016.03.102)	Замените мембрану
Давление в резер­вуаре при газифи­кации ниже рабо­чего более чем на 1 кгс/см2	Изменение на­стройки ре­гуля­тора давления Изменение на­стройки ав­томати­ческого дренаж­ного клапана (АДК)	Настройте регулятор давле­ния Настройте АДК
	Заклинивание АДК в верхнем по­ложении или по­ломка пружины	Отремонтируйте АДК при остановке
	Опорожнение ре­зервуара	Заправьте резервуар
Манометр не пока­зыва­ет давление или не ре­агирует на изменение дав­ления	Неисправен мано­метр Неправильно по­ставлена про­кладка под мано­метр	Замените манометр Снимите манометр и заме­ните прокладку
	Забиты коммуника­ции	Сбросьте давление в резер­вуаре, отогрейте коммуни­кация
Обмерзание ко­жуха ре­зервуара	Нарушение ва­куума в теплоизо­ляционной поло­сти	Резервуар отвакууми­ровать си­лами обслуживаю­щего персонала
Затруднен поворот штока арматуры	Обмерзание саль­ника вследствие его негерметично­сти	Подтяните сальник. Отогрей­те корпус сальника теплым воз­духом
	Загрязнение ходо­вой резьбы	Разберите арматуру и очи­стите резьбовые поверхно­сти
Предохранитель­ный кла­пан не сра­батывает при повышении давле­ния вы­ше допусти­мого	Примерзание кла­пана к седлу Неправильно отре­гулиро­ван клапан	Откройте клапан вручную Отогрейте клапан те­плым воздухом. На­стройте клапан на срабатывание при нуж­ном давлении
	Перекос шпинделя	Отремонтируйте кла­пан

Техническое обслуживание

Ежедневно один — два раза в смену проверяйте давление и уровень продукта в резервуаре. Проверьте также, нет ли обмерзания предохрани­тельных клапанов, кожуха резервуара и механических повреждений оборудования.

По мере загрязнения внутренней поверхности сосуда резервуара и трубопроводов обезжиривайте газификатор (не реже одного раза в год). Количество масла на внутренней поверхности сосуда не должно превышать 200 мг на 1 м². Степень загрязнения опре­деляйте по формуле

где n — количество заправок резервуара;

V, дм³ — объем жидкого кислорода, заливаемого в сосуд резервуара;

F, м² — площадь внутренней поверхности резервуара; С, мг/дм³— содержание масла в жидком кислороде.

Примечание. Для резервуара объемом 3,0 м³—F= 10,86 м², V=2900 дм³; для резервуара объемом 8 м³—F=23 м², V=720O дм³.

Один раз в год: проверьте измерительные приборы и настройку предохранительных клапанов, при необходимости выполните мел­кий ремонт оборудования, восстановите наружную окраску.

Один раз в 10 лет: определите вакуумную герметичность тепло­изоляционной полости резервуара, проведите пневматическое испы­тание внутреннего сосуда пробным давлением, после чего проверь­те вакуумную герметичность теплоизоляционной полости резер­вуара.

Настройка предохранительных клапанов. Настраивайте клапаны после снятия их с изделия на специальном стенде (рис. 11). По усмотрению заказчика допускается регулировка клапанов на ре­зервуаре:

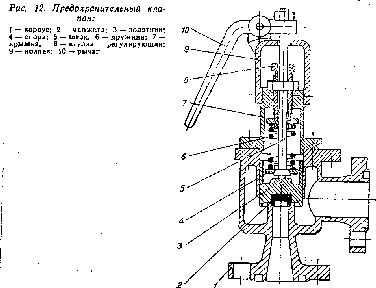

установите предохранительный клапан на сосуд; отверните гайку с контргайкой со штока 5 (рис. 12);

Методика обслуживания

отверните установочный винт и снимите колпак 9;

ослабьте контргайку на регулирующей втулке 8;

подайте давление в сосуд и определите его величину по манометру при полностью открытом клапане;

сбросьте давление из сосуда и поверните втулку 8, поджимая или ослабляя пружину 6;

подайте давление в сосуд и определите его величину по мано­метру при полностью открытом клапане;

при необходимости отрегулируйте степень поджатия пружины до получения нужного давления срабатывания;

соберите клапан.

Настройка регулятора давления. Производится на заполненном продуктом резервуаре в процессе наддува его газовой подушки (при вращении маховика регулятора по часовой стрелке давление понижается, против — повышается):

поворотом маховика 11 (рис. 13) регулятора по часовой стрел­ке до упора ослабьте поджатие пружины 5;

произведите наддув резервуара;

вращая маховик 11 против часовой стрелки на 1—2 оборота, следите за показанием манометра 3.19 (рис. 4). Дальнейшее откры­тие регулятора производить после остановки стрелки манометра. Установите в резервуаре необходимое давление.

Регулировка автоматического дренажного клапана (регулируйте на порожнем отогретом резервуаре);

разберите фланцевые соединения трубопровода, установленного за автоматическим дренажным клапаном 3.11 Снимите трубопровод. Поставь те заглушку на фланец разобранной магистрали. К фланцу АДК подсоедините вентиль 6 (рис. 11);

отверните гайку со штока 7 (рис. 14) автоматического дре­нажного клапана и снимите колпак 9. Ослабьте контргайку регулировочного винта б и, вращая его против часовой стрелки, ослабьте пружину 5;

произведите наддув резер­вуара воздухом, Давление кото­рого превышает уровень на­стройки регулятора давления на 0,5—1 кгс/см². Воз­дух подавайте через штуцер визуального контроля уровня при открытых вентилях 3.6; 3.9; 3.18 и 3.21 (рис. 4). Остальные вен­тили закройте. Контролируй­те давление по манометру 3.19;

в стенде (рис. 11) установите рабочее давление; после срабатывания клапана подожмите пружину 5 (рис. 14) вращением регулировоч­ного винта 6 по часовой стрелке;

произведите повторный наддув резервуара и стенда и заметьте по манометру давление в момент открытия клапана;

при необходимости регулировку повторите. Клапан должен отк­рываться при давлении, превышающем уровень настройки регу­лятора давления на 0,5—1 кгс/см²;

соберите клапан и уста­новите трубопровод в арма­турный шкаф резервуара. Соединения опрессуйте, за­контрите и опломбируйте.
