Выбор двигателя и корректировка массы эу,запасов топлива
После определения мощности ЭУ необходимо выбрать двигатель по каталогу. Выбор двигателя необходимо производить по максимальной и эксплуатационной мощности, обеспечивая минимальное значение частоты вращения винта.
Рис. 8. Зависимость КПД винта в свободной воде от частоты вращения
После этого можно уточнить массу ЭУ и массу топлива:
На основании расчетов мощности ЭУ производят выбор двигателя по каталогу, номинальные значения которого (мощность, частота вращения) наиболее отвечают требуемым.
(
0)
где
.
При наличии редуктора значение умножается
еще на коэффициент 1.4. Если установка
расположена в кормовой части, то ее вес
определенный по формуле необходимо
уменьшить на 5-10% за счет уменьшения
длины валопровода.
к массе ЭУ необходимо добавить массу котлов, которая зависит от их производительности
Рис. 9. График зависимости массы вспомогательных котлов от их производительности (определение производительности, см. ниже расчет судовых запасов)
-
т/час паропроизводительность
вспомогательной энергоустановки
(вспомогательные и утилизационные
котлы)
0.0001-0.00015
(для судов с D<2000т
0.00025-0.0004)
Масса топлива главного двигателя и вспомогательной установки для судовых нужд
(
0)
Где
соответственно коэффициент морского
запаса определяются в соответствии с
вышеуказанными рекомендациями.
-
удельный расход топлива и масла главных
двигателей т/КВт ч
1.08-1.15
– коэффициент учета износа и нарушения
регулировки механизмов. Для N>10000КВт
коэффициент изменяется в сторону
меньшего предела.
1.1
– учет расхода топлива на общесудовые
нужды вспомогательной установки
(освещение, отопление, действие камбуза,
прачечной..)
значение
расхода топлива главных двигателей по
каталогу т/КВт ч.
значение
расхода масла главных двигателей
≈6.8-10.9 ×10-6
т/КВт ч.
Запасы топлива на подогрев, зачистку танков и выкачку груза танкеров
-
затраты топлива на подогрев и выкачку
груза у танкеров
0.003..0.005
После уточнения массы ЭУ и топлива необходимо подкорректировать нагрузку проектируемого судна. Если остаточный запаса водоизмещения будет менее 0.5%, то необходимо произвести его корректировку через коэффициент Нормана.
Продолжение примера 20
Ориентируясь на каталог дизелей фирмы МАН выберем двигатель:
Исходные данные Nmax=8823КВт, Nэ=6432КВт
В соответствии с каталогом примем двигатель: 5S50ME-B9
Nmax=8900КВт, Nэ=7100КВт, n=117об/мин, qЭ=162гр/КВт ч, Рдв=194т
Определим откорректированную эксплуатационную скорость по данным двигателя из каталога:
15.24=15.2уз
14.1уз
Определим массу двигательного комплекса включая, движитель, системы и оборудование МКО
Определим паропроизводительность котлов ВЭУ и их массу:
т/ч
с графика снимаем значение qП=7кг/(кг/ч)
Соответственно
полная масса ЭУ
т
Определим массу топлива, используя фактические данные по двигателю:
для танкеров определим добавку на подогрев и разгрузку:
Полный запас топлива составит:
1323т
Определим приращение нагрузки:
(1323-1142)+(357-458)=80т
Компенсируем данное несоответствие за счет запаса водоизмещения, который будет равен 328т-80т=248т, что составляет 248/46890=0.53%. поэтому изменять водоизмещение и корректировать размерения не будем.
Контрольные вопросы
В чем заключается обоснование выбора движителя?
Какие особенности расчета мощности ледового хода во втором приближении?
Как определяется мощность ЭУ во втором приближении и производится выбор двигателя?
Продолжение примера 21
Подведение итогов:
Итак в результате расчетов (пример с продолжениями 1-20) получено

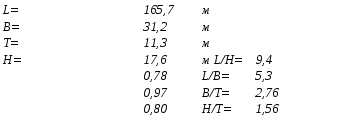

Результаты расчета главных размерений и характеристик:
L=165.7м L/H=9.4
В=31.2м L/B=5.3
Т=11.3м B/T=2.76
Н=17.6м H/T=1.56
0.78
0.97
0.8
Водоизмещение D=46890т
Двигатель МАН 5S50ME-B9
Nmax=8900КВт, Nэ=7100КВт,
Скорость максимальная –15.2уз
Скорость экономическая – 14.1уз
Дальнейшие расчеты изложены в дополнительных учебных пособиях. Их основное содержание для наливных судов касается следующих вопросов:
Выбор формы обводов, теоретического чертежа и его корректировка в соответствии с обеспечением требуемых мореходных качеств.
Проектирование архитектурно-конструктивного типа судна (проектный выбор количества и расположение помещений грузовых балластных и отстойных танков, расположения главных переборок, машинно-котельного отделения, надстройки и др.)
Расчеты вместимости с построением эпюры емкости
Расчеты центровки, удифферентовки, балластировки
Уточненная проверка остойчивости и качки с учетом специфики судна
Приближенная проверка управляемости
Оценка стоимости судна и его цены.
Для других типов судов содержание аналогичное.
ПРИЛОЖЕНИЕ (факультативные разделы)
