Рекомендации по корректировке размерений

Если в результате получается, что осадка и ширина судна не соответствует ограничению задания, то необходимо пересматривать размерения. Рассмотрим возможности их корректировки:

(в заданном диапазоне)

Увеличивать коэффициент полноты свыше 0.78 для судна ледового класса начиная с ЛУ4 не рекомендуется, так как использование бульбовых обводов практически запрещено, а большая полнота носовых ватерлиний ухудшит условия движения судна в балласте

Если первоначально назначалось значение B/T не максимально возможное, то оно может назначается максимально допустимым, и даже на 4% большим (в этом случает необходима установка скуловых килей)

За счет увеличения длины судна будет увеличиваться соотношения L/B,что благоприятно сказывается на ходкости, но при этом увеличение L/H увеличивает массу корпуса. Необходимо стараться минимально увеличивать длину судна, так как это сказывает на его цене

Расчет по корректировке размерений, представляет собой метод последовательных приближений, мы назначаем значение В/Т, коэффициент общей полноты, длину и проводим расчет в соответствии с п.5.3 и выходящими в него п/п.

6. Дальнейшее уточнение характеристик проектируемого судна

По определенным размерениям судна необходимо произвести уточнение мощности энергетической установки, нагрузки, по более точным формулам.

После уточнения водоизмещения вновь уточняются размерения судна.

1. Определение водоизмещения судна во втором приближении

Измерители масс во втором приближении определяются по прототипу следующим образом

; и.т.д.; где значения масс и размерений прототипа

Порядок статей нагрузки в таблице сгруппирован по группам применяемых формул.

Зависимости для определения элементов нагрузки

таблица №

№ Статьи	Наименование	Расчетная зависимость
0101 0108	Корпус металлический Рмк Оборудование помещений и палуб Роб	Разделяем корпус на статьи 0101 корпус металлический и 0108 оборудование помещений и палуб: Если прототип близкий (разница по грузоподъемности менее 10%) то применяем следующие формулы: или Если разница по грузоподъемности более 10% то применяем следующую формулу: Если отсутствуют данные по статьям 0101,0108 прототипа разбивают массу корпуса прототипа на две составляющие в следующей пропорции или по графику:
02 03	Судовые устройства Ру Судовые системы Рс	При наличии близкого прототипа (разница менее 5%) для Ру, Рс можно применять зависимость , но зависимость в степени 2/3 надежнее
04	Установка энергетическая Рм	Пояснения к формуле и определению значения рм см.таблицу №1

таблица № 16(продолжение)

№ Статьи	Наименование	Расчетная зависимость
05	Электрооборудование Рэо
07	Вооружение Рв	причем снабжение инвентарное определяется по зависимости таблицы №1 от D2/3
09	Запчасти Рзч
12	Постоянные жидкие грузы Ржг
13	Снабжение инвентарное
11	Запас водоизмещения Рзв	принимается неизменным с 1-го приближения
14	Снабжение (экипаж, провизия, вода)	принимается неизменным с 1-го приближения
16	Запасы топлива, смазочного масла Рт	Пояснения к формуле см.таблицу №1

Решаем уравнение (2) аналогичным образом, получаем новое значение водоизмещения D_1.

Продолжение примера 15

Произведем расчет измерителей производится по данным судна откорректированного-прототипа. Разделим корпус на две составляющие - металлический корпус и оборудование помещений и палуб

м³

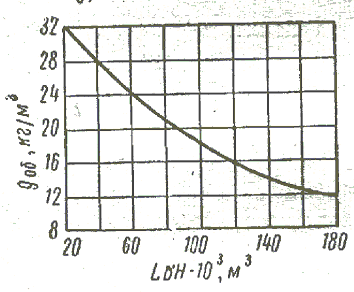

Снимем значения с графика для измерителя оборудования помещений и палуб -18кг/м³. Определим массу оборудования помещений и палуб для судна прототипа:

т

Соответственно масса "металлического корпуса" судна прототипа составит

т

м³

Расчет нагрузки приведен в таблице №17

Перед тем как рассчитывать нагрузку судна, необходимо определить мощность ЭУ в втором приближении п.6.3.2.. Затем производится расчет нагрузки и затем производится корректировка массы топлива и массы ЭУ по более детальным формулам п.6.3.3. и п.6.3.1.

Допускается мощность ЭУ определять и после расчета нагрузки, подставляя в таблице №17 значение мощности 1-го приближения.

В данном примере значение мощности в таблице №17 подставляется полученное во втором приближении

таблица №

Определение измерителей для расчета водоизмещения

продолжение таблицы №

таблица №17

Определение водоизмещения по найденным измерителям

продолжение таблицы №17

D=47586т

Округляем значение водоизмещения до 47590т
