Техническое оснащение и строительные сооружения складов.
Техническое оснащение складов и грузовых терминалов включает строительные конструкции и складское технологическое оборудование.
Конструкции крытых складских зданий
Сетка колонн 6*В.
Шаг колонн: по наружным стенам 6м, внутри здания – 12м..
Пролеты: В =12м, 18м, 24м, 30, 36м.
Сечения колонн: 400*400мм, 500*500мм, 600*400мм, 800*400мм.
1.– фундаменты столбчатые (под колонны); 2. – Фундаменты ленточные (под стены); 3. – Полы; 4. - Колонны; 5. – Стеновые панели (ограждающие конструкции – ж.б. или многослойные «сэндвич»); 6. – Фермы; 7. – Покрытие и кровля; 8. – Подкрановые пути

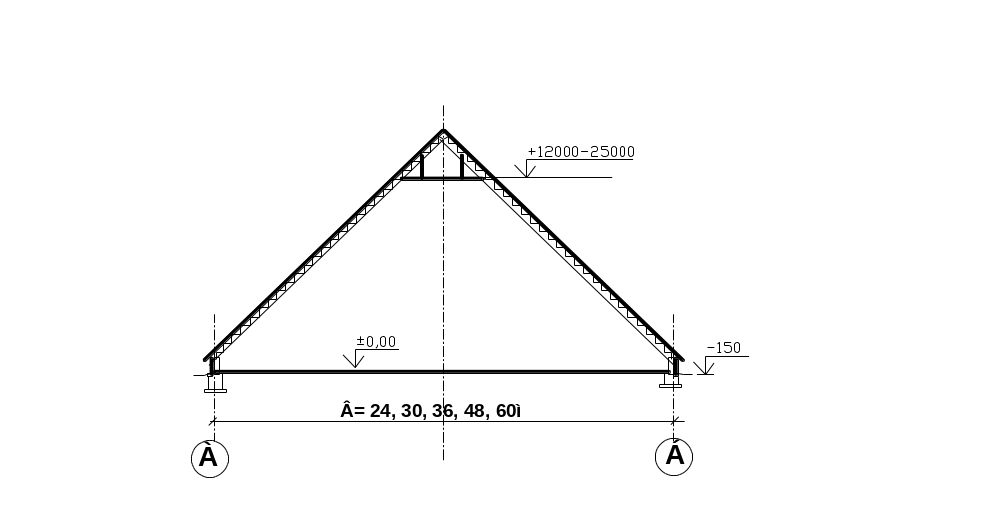

Склад шатровый:
Строительные сооружения, здания и устройства и технологическое оборудование.
Складское здание: фундаменты, каркас (колонны, фермы), ограждающие конструкции (стены), полы, покрытие и кровля
Сантехнические системы и устройства;
Теплотехнические системы и устройства;
Электротехнические системы и устройства;
Оборудование систем вентиляции и кондиционирования воздуха
Технологическое оборудование: стеллажные конструкции, поддоны и контейнеры, транспортная тара, подъемно-транспортные машины и устройства;
Технические средства Автоматизированной Системы Управления (АСУ)
Внешние и внутриплощадочные железные дороги;
Внешние и внутриплощадочные автомобильные дороги, площадки и автостоянки;
Строительные сооружения открытых складских площадок
П
одштабельное
покрытие, автодороги, площадки:
1
1. –
Асфальтобетонное
покрытие
2
. . . . . . . . . . . . . 100
2
-
Щебень или железобетон
. . . . . . . . . . . 300 3 - Подстилающий слой (песок).
3
“
.“ .“ . “ . “.
“ “ “ “ “ 200
П одкрановые пути:
1
2 3 4 1.
– Подкрановый рельс
100
2. –
Скрепления
.
. . . . . . . . . . . . . . . . . . . . .
3.-Асфальто-бетонное покрытие
300 . . . . . . . . . . . . . . . . .. . . . . 5 4. – Ж.б. полушпала
‘ ‘ ‘ ‘ ‘ ‘ ‘ ‘ ‘ ‘ ‘ ‘ ‘ ‘
‘ ‘ ‘ ‘ ‘ 5.
Балластный слой (щебень)
‘ ‘ ‘ ‘ ‘ ‘ ‘ ‘ ‘ ‘ ‘ ‘ ‘ ‘ ‘ ‘ ‘ 6 6. - Подстилающий слой (песок).
Повышенный путь:
1520
1
2 3
1- рельсы Р50 или Р65;
2-
рельсовые скрепления;
.
. . . . . . . . . . . . .
4
3- шпалы железобетонные;
..
. . . . . . . . .. . . . 4–
балластный слой (щебень);
6
. ‘ . ‘ . ‘ . ‘ . ‘ . ‘ .. 5
5- засыпка песком;
.
‘ . ‘2500 .’ ‘ . ‘ . ‘ . ‘
6- подпорные стенки ж.б.;
7
. . . . . . . . . . . . . 6
7 0,00
7- подштабельное
покрытие.
.
‘ . ‘ . ‘ . ‘ . ‘ . ‘ .
.
‘ . ‘ . ‘ . ‘ . ‘
Эстакады высотой:
До 6м. выше 6м Вид сбоку:
1
2
до
12м
2 3 4
12м 12м
1. – Пролетные строения; 2 – Колонны (двух-ветвевые при высоте более 6м); 3. – Столбчатый фундамент; 4. – Подштабельное покрытие
