Практическое занятие №1,2. Светотехнический расчет помещений
Задание:
Изобразить план помещений промышленного или гражданского здания (не менее 3 помещений) с соблюдением требований ЕСКД на миллиметровой бумаге.
Дать характеристику оборудованию, технологическому процессу, светотехническую характеристику помещениям.
Выполнить расчет осветительной установки тремя способами (каждого помещения)
Выполнить электрический расчет установки : определить сечение проводов, аппараты защиты, на плане изобразить схему электроснабжения.
Оформить работу.
Пример:
Рассмотрим производственное помещение, состоящее из трех помещений.
Раздевалка.
1. Характеристика помещения:
Размеры помещения:
побеленный потолок, побеленные стены
без окон, содержание пыли и дыма
пребывание людей в помещении периодическое.
2. Исходя из характеристики помещения и выполняемых работ, выбираем светильник «Астра-1» (пособие, таблица «Светильники с лампами накаливания»).
3. Выбираем

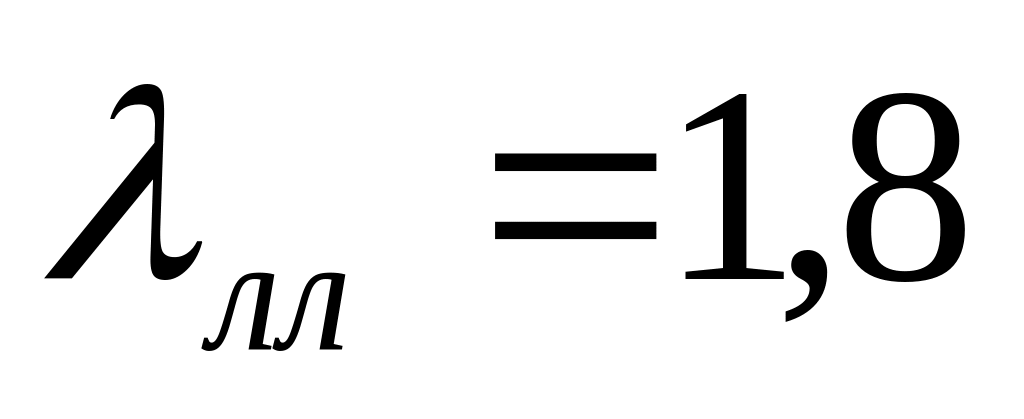

коэффициент экономичности исходя из
вида лампы и типовой кривой силы света
(пособие, таблица «Рекомендуемые значения
коэффициента экономичности»).
4. Определяем
расчетную высоту помещения, задавшись
и
5. Определяем расстояние между рядами светильников:
Принимаем
6. Определяем количество рядов по длинной стороне:
Принимаем
7. Определяем расстояние от стены до крайнего ряда по длинной стороне:
8. Проверяем отношение расстояния от стены до крайнего ряда к расстоянию между рядами светильников:
Требование выполнено.
9. Принимаем
10. Рассчитываем количество рядов по короткой стороне:
Принимаем
11. Определяем расстояние от стены до крайнего ряда по короткой стороне:
12. Проверяем отношение расстояния от стены до крайнего ряда к расстоянию между рядами светильников:
Требование выполнено.
13. Размещаем светильники в помещении на плане.
Туннельные печи.
1. Характеристика помещения:
Размеры помещения:
побеленный потолок, побеленные стены
при незанавешенных окнах, содержание
пыли и дыма больше
в помещении происходит наблюдение за
приборами, освещение комбинированное.
2. Исходя из характеристики помещения и выполняемых работ, выбираем светильник РСП07 (пособие, таблица «Светильники с лампами ДРЛ»).
3. Выбираем
коэффициент экономичности исходя из
вида лампы и типовой кривой силы света
(пособие, таблица «Рекомендуемые значения
коэффициента экономичности»).
4. Определяем
расчетную высоту помещения, задавшись
5. Определяем расстояние между рядами светильников:
Принимаем
6. Определяем количество рядов по длинной стороне:
Принимаем
7. Определяем расстояние от стены до крайнего ряда по длинной стороне:
8. Проверяем отношение расстояния от стены до крайнего ряда к расстоянию между рядами светильников:
Требование выполнено.
9. Принимаем
10. Рассчитываем количество рядов по короткой стороне:
Принимаем
11. Определяем расстояние от стены до крайнего ряда по короткой стороне:
12. Проверяем отношение расстояния от стены до крайнего ряда к расстоянию между рядами светильников:
Требование выполнено.
13. Размещаем светильники в помещении на плане.
Бухгалтерия.
1. Характеристика помещения:
Размеры помещения:
побеленный потолок, побеленные стены
при незанавешенных окнах, белая рабочая
поверхность, содержание пыли и дыма
меньше
освещение комбинированное.
2. Исходя из характеристики помещения и выполняемых работ, выбираем светильник ЛДОР (пособие, таблица «Светильники с люминесцентными лампами»).
3. Выбираем
коэффициент экономичности исходя из
вида лампы и типовой кривой силы света
(пособие, таблица «Рекомендуемые значения
коэффициента экономичности»).
4. Определяем
расчетную высоту помещения, задавшись
5. Определяем расстояние между рядами светильников:
6. Принимаем
7. Рассчитываем количество рядов по короткой стороне:
Принимаем
8. Определяем расстояние от стены до крайнего ряда по короткой стороне:
9. Проверяем отношение расстояния от стены до крайнего ряда к расстоянию между рядами светильников:
Требование не выполнено.
10. Принимаем
11. Рассчитываем количество рядов по короткой стороне:
Принимаем
12. Определяем расстояние от стены до крайнего ряда по короткой стороне:
13. Проверяем отношение расстояния от стены до крайнего ряда к расстоянию между рядами светильников:
Требование выполнено.
14. Размещаем светильники в помещении на плане.
Раздевалка.
1. Определяем
коэффициенты отражения потолка, стен
и рабочей поверхности
(пособие, таблица «Приблизительные
значения коэффициентов отражения стен
и потолка»).
2. Определяем
коэффициент запаса
(пособие, таблица «Значения коэффициента
запаса»).

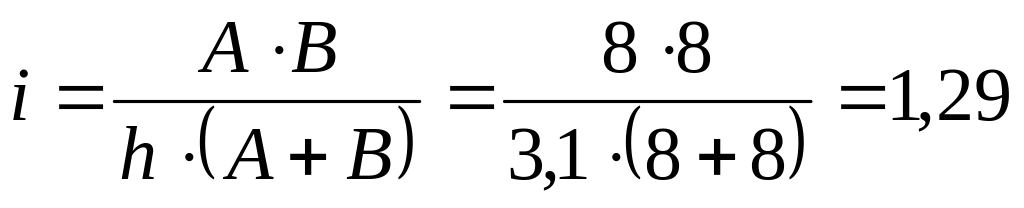

3. Определяем индекс помещения:

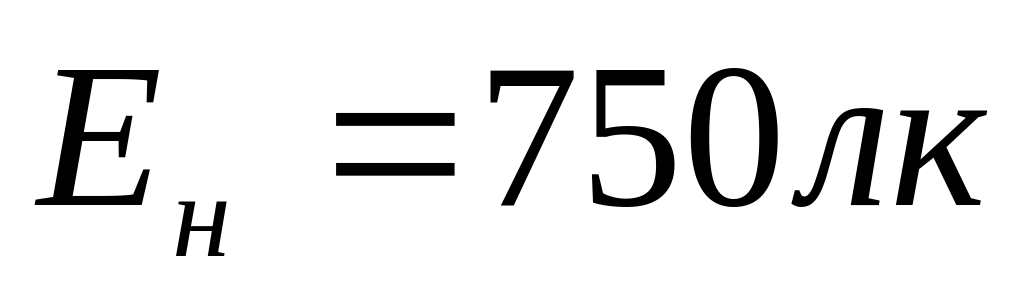

4. Выбираем норму
освещенности для равномерного общего
освещения лампами накаливания
(пособие, таблица 4-1 «Нормы освещенности
рабочих поверхностей в производственных
помещениях»).
5. Определим

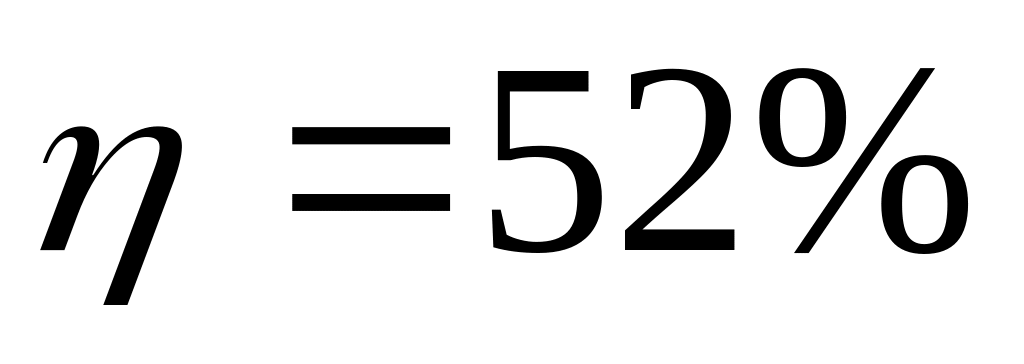

коэффициент использования, исходя из
выбранного светильника, коэффициентов
отражения и индекса помещения,
(пособие, таблица 5-3 «Коэффициенты
использования светового потока.
Светильники с лампами накаливания»).

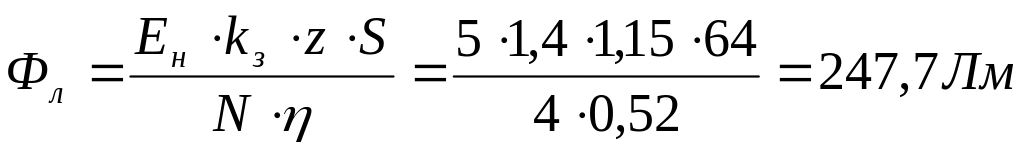

6. Определяем потребный световой поток:
7. Выбираем лампу
накаливания В-25-220 со световым потоком
(пособие, таблица «Технические данные
ламп накаливания общего назначения»).
8. Проверяем правильность выбора:
Отклонение от допустимого значения составляет 1%. Принимаем правильность выбора.
Туннельные печи.
1. Определяем
коэффициенты отражения потолка, стен
и рабочей поверхности
(пособие, таблица «Приблизительные
значения коэффициентов отражения стен
и потолка»).
2. Определяем
коэффициент запаса
(пособие, таблица «Значения коэффициента
запаса»).
3. Определяем индекс помещения:
4. Выбираем норму
освещенности для комбинированного
освещения лампами ДРЛ
(пособие, таблица «Нормы
освещенности и качественных характеристик
освещения котельных»), так как
освещение комбинированное, то в расчетах
учитываем 10% от нормы освещенности,
следовательно
5. Определим
коэффициент использования, исходя из
выбранного светильника, коэффициентов
отражения и индекса помещения,
(пособие, таблица 5-3 «Коэффициенты
использования светового потока.
Светильники с лампами ДРЛ»).
6. Определяем потребный световой поток:
7. Выбираем лампу
ДРЛ 250 со световым потоком
(пособие, таблица «Технические
данные ламп ртутных дуговых высокого
давления с исправленной цветностью»).
8. Проверяем правильность выбора:
Лампа выбрана правильно.
Бухгалтерия.
1. Определяем
коэффициенты отражения потолка, стен
и рабочей поверхности
(пособие, таблица «Приблизительные
значения коэффициентов отражения стен
и потолка»).
2. Определяем
коэффициент запаса
(пособие, таблица «Значения коэффициента
запаса»).
3. Определяем индекс помещения:
4. Выбираем норму
освещенности для равномерного общего
освещения лампами накаливания
(пособие, таблица 4-1 «Нормы освещенности
рабочих поверхностей в производственных
помещениях»), так как освещение
комбинированное, то в расчетах учитываем
10% от нормы освещенности, следовательно
5. Определим
коэффициент использования, исходя из
выбранного светильника, коэффициентов
отражения и индекса помещения,
(пособие, таблица 5-3 «Коэффициенты
использования светового потока.
Светильники с люминесцентными лампами»).
6. Рассчитываем световой поток ряда:
7. Для выбранного
светильника выбираем стандартную лампу
ЛДЦ40-4 со световым потоком
8. Определяем количество светильников в ряду:
Принимаем

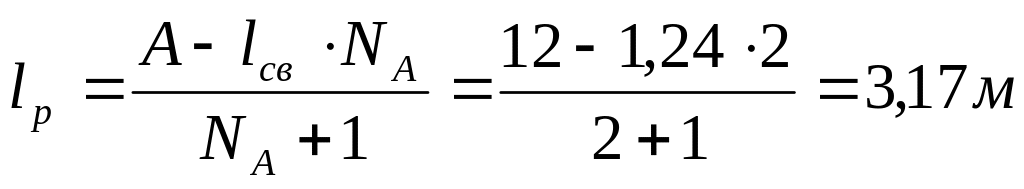

9. Определяем длину разрыва между светильниками:

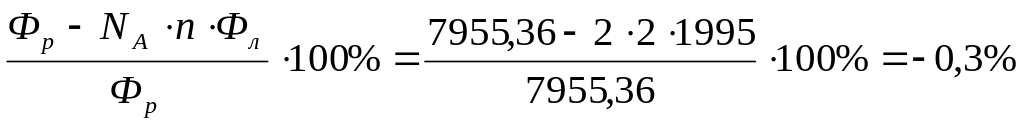

10. Проверяем правильность расчета:
Лампа выбрана правильно.
