Вопрос 2. Устройство и принцип работы эму

Конструктивно электромашинный усилитель представляет собой коллекторную машину постоянного тока с независимым возбуждением, имеющую два комплекта щеток (продольные 1-1′ и поперечные 2-2′).

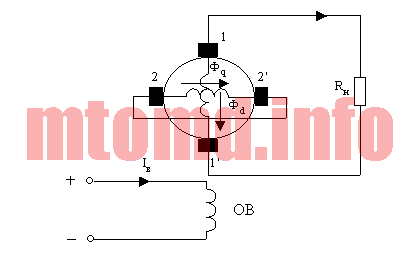

Электрическая схема электромашинного усилителя ЭМУ

Ток, протекающий по обмотке возбуждения I_в, создает продольный магнитный поток Ф_d, направленный по оси полюсов машины. При вращении якоря на поперечных щетках 2-2′ появляется ЭДС Е₂ = С n Ф_d Так как они замкнуты накоротко, то в обмотке якоря появляется большой ток I₂. Этот ток создает в обмотке якоря сильное поперечное магнитное поле реакции якоря Ф_q, неподвижное в пространстве и направленное по оси щеток 2-2′. Под действием магнитного потока Ф_q в якорной обмотке между щетками 1-1′ возникает ЭДС Е₁ = С n Ф_q>>Е₂, так как Ф_q>>Ф_d. При подключении к щеткам 1-1′ нагрузки R_н в цепи потечет ток I_я превышающий ток I_в в десятки тысяч раз. Электромашинные усилители применяют для автоматического управления мощными электродвигателями.

Вопрос 3. Электромагнитная совместимость в электроэнергетики.

Понятие электромагнитной совместимости Под электромагнитной совместимостью (ЭМС) понимается способность устройства или системы удовлетворительно функционировать в его электро- магнитном окружении, не создавая недопустимых помех другим устройствам, работающим в этом окружении. Электромагнитная совместимость ЭП имеет важное практическое значение, особенно в связи с внедрением в системах управления ЭП элементов микроэлектроники и микропроцессорной техники, а также широким применением ЭВМ и автоматизированных систем управления технологических процессов. Для оптимального построения систем электро- снабжения с учетом ЭМС ЭП необходимо знание уровней помехоустойчивости ЭП и уровней эмиссии помех (рис. 3.4)

Норма помехоустойчивости - это максимальное значение определенной ЭМП, воздействующей на ЭП, при котором он может продолжать работу с тре- буемыми рабочими характеристиками. Норма на помехоустойчивость устанав- ливается с запасом выше относительного уровня ЭМС, а норма на допустимую эмиссию помех - с запасом ниже относительного уровня ЭМС. Разница рас- сматривается как нормированный запас ЭМС. Уровни помехоустойчивости конкретных ЭП могут быть выше нормы (кривая 1 на рис. 3.4), а эмиссия помех - ниже нормы (кривая 2 на рис. 3.4). Эти дополнительные запасы, определяемые конструкцией устройства, называются конструктивными.

Вопрос 4. Схемы выпрямителей постоянного тока

В ыпрямителем называется электронное устройство, предназначенное для преобразования электрической энергии переменного тока в постоянный. В основе выпрямителей лежат полупроводниковые приборы с односторонней проводимостью – диоды и тиристоры.

При небольшой мощности нагрузки (до нескольких сотен ватт) преобразование переменного тока в постоянный осуществляют с помощью однофазных выпрямителей. Такие выпрямители предназначены для питания постоянным током различных электронных устройств, обмоток возбуждения двигателей постоянного тока небольшой и средней мощности и т.д.

Для упрощения понимания работы схем выпрямления будем исходить из расчета, что выпрямитель работает на активную нагрузк

Однофазная однополупериодная (однотактная) схема выпрямления

На рисунке 1 представлена простейшая схема выпрямления. Схема содержит один выпрямительный диод, включенный между вторичной обмоткой трансформатора и нагрузкой.

Рисунок 1 - Однофазный однополупериодный выпрямитель: а) схема - диод открыт, б) схема - диод закрыт, в) временные диаграммы работы
