4 Спрямление профиля

При спрямлении профиля нельзя:

1) Спрямлять станционные площадки с элементами профиля;

2) Спрямлять элементы разных знаков;

3) Спрямлять элементы руководящего уклона с соседними элементами.

При спрямлении профиля пользуются формулами:

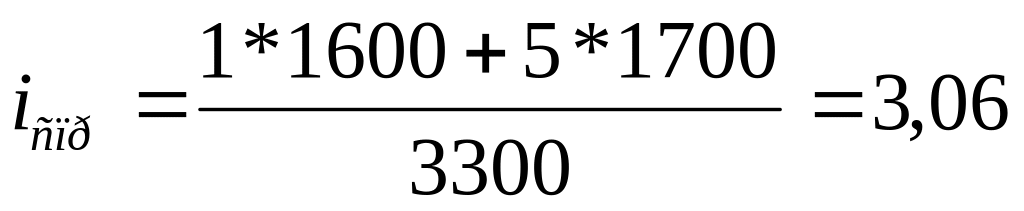

(34)

где: i_спр– спрямленный уклон;

i – уклоны спрямленных участков;

– длины спрямленных участков;

= 1600 + 1700 = 3300 м.

После определения спрямленного уклона надо сделать проверку:

,м (35)

где: - длина одного из участков спрямления;

i₁- уклон этого же участка спрямления;

i_спр - полученный спрямленный уклон;

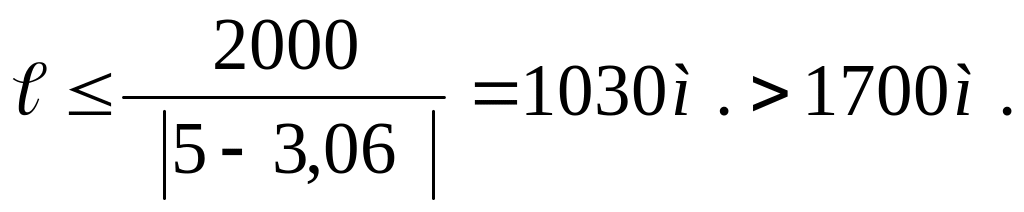

1 спрямление:

не выполняется

не выполняется

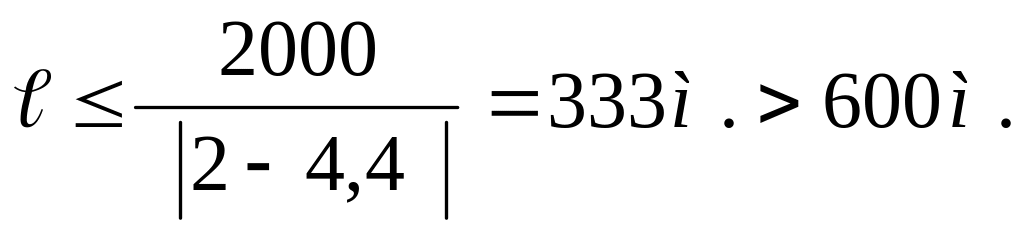

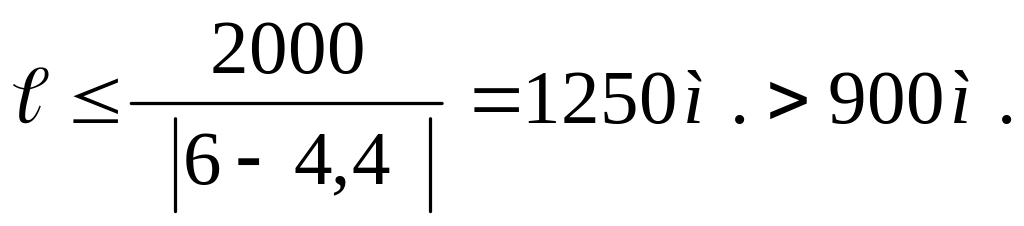

2 спрямление:

= 600 + 900 = 1500 м.

выполняется

выполняется

Если данное условие не выполняется, то следует исключить этот участок спрямления. Проверка делается для каждого участка, который мы хотим спрямить.

Определяем сопротивление от кривой:

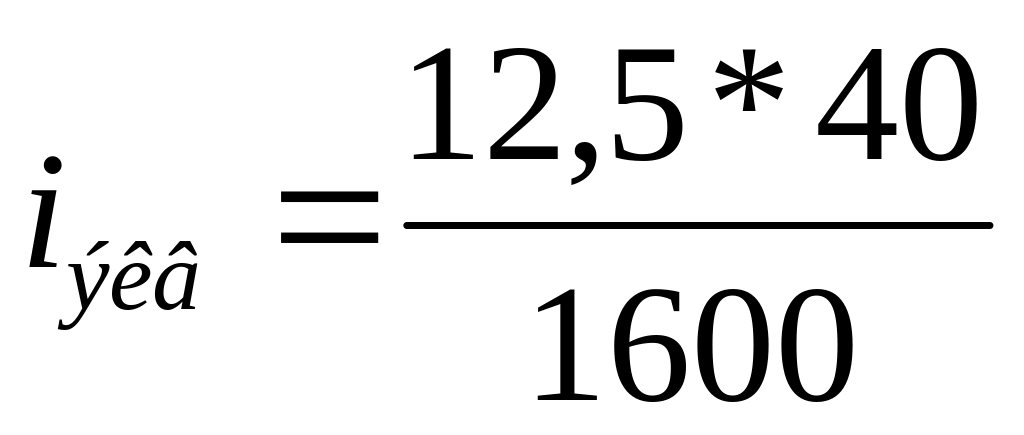

(36)

где: - сумма углов поворота кривых попадающих на данный участок спрямления;

- длинна спрямленного участка.

= 0,3;

Находим приведенный уклон по следующей формуле:

(37)

Таблица спрямления элементов (дополнительное сопротивление)

таблица № 2

№ п/п	,м.	iдейств.			,м	iспрямл			iэкв	iпривед
		туда	обратно			туда	обратно			туда	обратно
1	2	3	4		5	6	7	8	9	10	11
0	800	+1	-1		800	+1	-1			+1	-1
1	1100	-5	+5		1100	-5	+5			-5	+5
2	1600	+1	-1		1600	+1	-1	40о	0,3	+1,3	-0,7
3	1700	+5	-5		1700	+5	-5			+5	-5
4	2000	+12	-12		2000	+12	-12			+12	-12
5	900	+3	-3		900	+3	-3			+3	-3
6	600	-4	+4		600	-4	+4			-4	+4
7	600	+2	-2		1500	+4,4	-4,4			+4,4	-4,4
8	900	+6	-6
9	900	0	0		600	0	0			+1,5	-1,5
