3.6 Инструкция оператора процесса
На рис.3.4 представлен проект технологический экран процесса подачи массы на размол, на которой отражены текущие значения параметров режима системы управления давлением массы.
Рис.3.4 Технологический экран оператора
На рис.3.5 представлен экран управления параметрами АСУ давления массы. Вызывается с технологического экрана нажатием кнопки режима АСУ.
Рис.3.5 Экран управления параметрам АСР
Оператор имеет возможность изменить с этого экрана:
режим управления, нажав кнопку режима, на которой меняется надпись:“A”для режима автоматического управления или “Р”для режима ручного управления клапаном;
задание АСУ (в режиме “A”) путем ввода в цифровое поле “зд”;
положение клапана (в режиме “Р”) путем ввода в цифровое поле “выход”.
3.7 Инструкция системного инженера
Программное обеспечение АСУ включает стандартные и специальные программы управления процессом.
Стандартное обеспечение содержит исполнительную часть системы
TraceMode5, работающую под управлением операционной системы
Windows XP и включающую:
монитор реального времени;
драйверы контроллера MIC-2000.
Специальное программное обеспечение проекта “BDM” включает разработанные программы с объемом памяти 370 .
Оно содержит:
файл конфигурации проекта BDM.ctm с объемом памяти 1 Кбайт;
папку c именем проекта объемом памяти 300 кбайт, содержащую рабочие файлы проекта, включая файл рисунка технологического экрана с расширением BDM. bmp .
Приложение 1
Рис.П.1 Функциональная схема автоматизации подачи оборотной воды
На функциональной схеме показаны следующие функции АСУ концентрации бумажной массы:
поз.1.1-QIRCА – индикация, регистрация, автоматическое регулирование концентрации массы и сигнализация выхода её за границу технологического регламента;
поз.1.2-GIR – индикация, регистрация на операторской станции положения регулирующего клапана;
поз.1.3-HSA – дистанционное управление оператором положения регулирующего клапана и сигнализация режима управления;
поз.1.4-SSА – автоматическая блокировка положения регулирующего клапана при останове насоса подачи массы и сигнализация состояния насоса;
Приложение 2

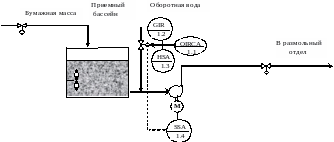

Рис.П.2 Функциональная схема автоматизации подачи массы в бассейн
На функциональной схеме показаны следующие функции АСУ уровня бумажной массы в бассейне:
поз.1.1-LIRCА – индикация, регистрация, автоматическое регулирование уровня массы в бассейне и сигнализация выхода его за границу технологического регламента;
поз.1.2-GIR – индикация, регистрация на операторской станции положения регулирующего клапана;
поз.1.3-HSA – дистанционное управление оператором положения регулирующего клапана и сигнализация режима управления;
поз.1.4-SSА – автоматическая блокировка положения регулирующего клапана при останове насоса подачи массы и сигнализация состояния насоса.
Приложение 3

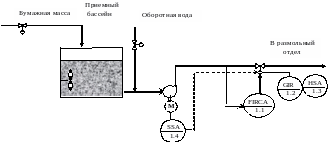

Рис.П.3 Функциональная схема автоматизации подачи массы на размол
На функциональной схеме показаны следующие функции АСУ расхода бумажной массы:
поз.1.1-FIRCА – индикация, регистрация, автоматическое регулирование расхода массы и сигнализация выхода его за границу технологического регламента;
поз.1.2-GIR – индикация, регистрация на операторской станции положения регулирующего клапана;
поз.1.3-HSA – дистанционное управление оператором положения регулирующего клапана и сигнализация режима управления;
поз.1.4-SSА – автоматическая блокировка положения регулирующего клапана при останове насоса подачи массы и сигнализация состояния насоса;
