2. В каких случаях и как производится проверка проходимости воздуха через блокировочное устройство усл. №367 ?
При выпуске локомотива из депо проверить проходимость воздуха через блокировочное устройство № 367 и через кран машиниста. Перед проверкой следует выпустить конденсат из главных и вспомогательных резервуаров. Проверка производится при начальном давлении в главных резервуарах не менее 8 кгс/см2 и выключенных компрессорах в диапазоне снижения давления в главных резервуарах объемом 1000 л с 6 до 5 кгс/см2 . Проходимость блокировки считается нормальной, если при нахождении ручки крана машиниста в 1 положении и открытом концевом кране магистрали со стороны проверяемого прибора снижение давления происходит за время не более 12 с. Проходимость крана машиниста считается нормальной, если при нахождении ручки крана во 2 положении и открытом концевом кране снижение давления в указанных пределах происходит за время не более 20 с. При большем объеме главных резервуаров локомотива время должно быть пропорционально увеличено.
3. На какой режим включать ВР усл. № 483 при ведении грузовых, пассажирских, грузопассажирских поездов, при следовании одиночным локомотивом, при пересылке в недействующем состоянии, при следовании в сплотках ?
Режимы включения воздухораспределителей.
При ведении грузовых поездов со скоростью не более 90 км/ч воздухораспределители грузового типа на локомотивах включать на порожний режим, а при предстоящем следовании грузового поезда со скоростью более 90 км/ч воздухораспределитель на локомотиве включать на груженый режим.
При ведении пассажирских и грузо-пассажирских поездов воздухораспределители локомотивов включать: № 270, 483 — на груженый равнинный режим, № 292 в пассажирских поездах с составом до 20 вагонов включительно — на режим "К" короткосоставного поезда и поезда нормальной длины, а в пассажирских с составами более 20 вагонов и грузопассажирских поездах — на режим "Д" поезда повышенной длины. Включение воздухораспределителей № 292 на короткосоставный режим "К" в пассажирских поездах с составами более 20 до 25 вагонов разрешается специальным указанием МПС.
При выполнении маневровых работ и передвижений воздухораспределители грузового типа на поездных и маневровых локомотивах, обслуживаемых одним машинистом, включать на груженый режим.
При одиночном следовании грузового локомотива воздухораспределитель включать на груженый режим, а пассажирского или грузопассажирского воздухораспределитель № 292 включать на режим "К".
Если при соединении локомотивов по системе многих единиц действие крана вспомогательного тормоза первого локомотива не распространяется на последующие локомотивы, то воздухораспределители на последующих локомотивах включать на средний режим.
При пересылке в недействующем состоянии локомотива воздухораспределители N 270 и 483 должны быть включены на тепловозах и электровозах на среднем и равнинном режиме.
Билет № 11

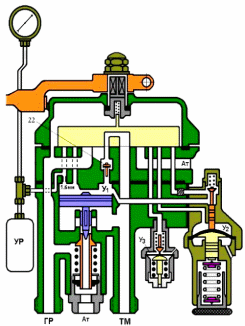

1. Действие крана машиниста № 395 при 3и 4 положениях ручек ?
Перекрыша без питания утечек тормозной магистрали
Золотник сообщает камеру над уравнительным поршнем с тормозной магистралью через обратный клапан 22. Давление в тормозной магистрали понижается быстрее, чем в уравнительном резервуаре, поэтому воздух уравнительного объема поднимает обратный клапан и перетекает в ТМ Давление воздуха на уравнительный поршень 11 сверху и снизу выравнивается, впускной и выпускной клапаны остаются закрытыми.
Перекрыша с питанием утечек из тормозной магистрали
Уравнительный резервуар, тормозная магистраль и главный резервуар разобщены между собой золотником. В уравнительном резервуаре из-за его высокой плотности поддерживается практически постоянное давление. При понижении давления в тормозной магистрали, вследствие утечек, уравнительный поршень 11 опускается вниз давлением камеры У1, и открывает впускной клапан 16. Воздух ГР проходит в ТМ и восстанавливает в ней давление до уровня давления в уравнительном резервуаре. После этого впускной клапан закрывается своей пружиной и питание утечек прекращается.
