3. В каких случаях производится полное опробование тормозов ?

При полном опробовании тормозов проверяют техническое состояние тормозного оборудования у всех вагонов. Полное опробование автотормозов производят от стационарной компрессорной установки или локомотива. При опробовании автотормозов в поезде управление тормозами с локомотива осуществляет машинист, а от стационарной компрессорной установки - осмотрщик вагонов или оператор. Действие тормозов в составе и правильность их включения проверяют осмотрщики вагонов. На промежуточных станциях или разъездах, где нет штатных осмотрщиков вагонов, полное опробование автотормозов в поездах производят осмотрщики, направленные с ближайших ПТО, или работники, специально выделенные для этих целей приказом начальника дороги. Полное опробование автотормозов в поездах производят:

- на станциях формирования перед отправлением поезда;

- после смены локомотива;

- на станциях, разделяющих смежные гарантийные участки следования грузовых поездов при техническом обслуживании состава без смены локомотива;

- перед выдачей моторвагонного поезда из депо или после отстоя его без бригады на станции;

- на станциях, предшествующих перегонам с затяжными спусками, где остановка поезда предусмотрена графиком движения (перед затяжными спусками 0,018 и круче полное опробование производится с десятиминутной выдержкой в заторможенном состоянии ).

Билет № 9

1. Назначение и устройство блокировочного устройства усл. № 367 ?

Устройство блокировки тормозов применяется на двухкабинных локомотивах для принудительного затормаживания локомотива при смене кабин управления с отключением крана машиниста и крана вспомогательного тормоза в одной кабине и включения их в другой.

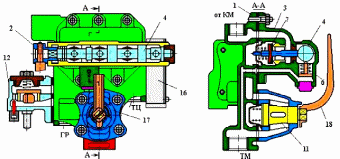

Блокировка усл.№ 367м состоит из кронштейна 1, корпуса 3 переключателя, комбинированного крана 17 и коробки 16 с электрическим контактом. К кронштейну 1 подключены трубопроводы от ГР, ТМ и ТЦ, а также от крана машиниста и крана вспомогательного локомотивного тормоза. К кронштейну крепится корпус 12 сигнализатора расхода воздуха. В корпусе 3 переключателя расположен эксцентриковый вал 4, на который насажена съемная ручка 2, имеющая два положения; вертикально вверх - блокировка выключена, вниз - блокировка включена. Ручка 2 может быть снята с вала только при выключенном положении блокировки. В корпусе 3 находятся также клапаны 5, 7 и 8, хвостовики которых уплотнены резиновыми манжетами, и толкатель 9. Клапаны 5, 7 и 8 со стороны дисков нагружены пружинами.  В приливе корпуса 3 переключателя расположен блокировочный поршень 6, нагруженный пружиной со стороны его хвостовика. Хвостовик блокировочного поршня постоянно находится напротив дугообразной выемки эксцентрикового вала 4.

2. К каким случаям тормозная колодка подлежит замене, допускается ли выход колодки за наружную грань поверхности катания бандажа ?

Толщина чугунных тормозных колодок в эксплуатации допускается не менее: безгребневых на тендерах – 12 мм, гребневых и секционных на локомотивах (в том числе и тендерах) – 15 мм, на маневровых и вывозных локомотивах – 10 мм. Выход тормозных колодок за наружную грань поверхности катания бандажа (обода колеса) в эксплуатации допускается не более 10 мм. Колодки заменять при достижении предельной толщины, наличии по всей ширине колодки трещин, распространяющихся до стального каркаса, при клиновидном износе, если наименьшая допускаемая толщина находится от тонкого торца колодки на расстоянии 50 мм и более.
