Розрахунок штучного освітлення
Розрахувати штучне загальне освітлення виробничого приміщення (табл. 3.1) і виробничого майданчика, на якому виконують зорові роботи … розряду (розряд зорової роботи визначає викладач).
Таблиця 3.1 – Вихідні дані для розрахунку освітлення
№ п/п |
Виробниче приміщення |
Майданчик, розміри, м |
||||
Тип |
Розміри, м |
|||||
довжина |
ширина |
висота |
довжина |
ширина |
||
1 |
Аналітична лабораторія |
6 |
6 |
3,6 |
12 |
12 |
2 |
6 |
6 |
4,2 |
24 |
||
3 |
12 |
6 |
3,6 |
36 |
||
4 |
12 |
6 |
4,2 |
48 |
||
5 |
Операторна |
12 |
12 |
3,6 |
60 |
|
6 |
12 |
12 |
4,2 |
24 |
24 |
|
7 |
12 |
6 |
3,6 |
36 |
||
8 |
12 |
6 |
7,2 |
48 |
||
9 |
12 |
12 |
3,6 |
60 |
||
10 |
12 |
12 |
7,2 |
72 |
||
11 |
Вентиляторна |
24 |
12 |
3,6 |
84 |
|
12 |
24 |
12 |
7,2 |
96 |
||
13 |
24 |
24 |
3,6 |
36 |
30 |
|
14 |
24 |
24 |
7,2 |
48 |
||
15 |
Насосна |
36 |
12 |
3,6 |
60 |
|
16 |
36 |
12 |
7,2 |
72 |
||
17 |
36 |
24 |
3,6 |
84 |
||
18 |
36 |
24 |
7,2 |
96 |
||
19 |
Реакторна |
48 |
24 |
7,2 |
108 |
|
20 |
48 |
24 |
8,4 |
42 |
42 |
|
21 |
48 |
36 |
7,2 |
48 |
||
22 |
48 |
36 |
8,4 |
60 |
||
23 |
48 |
36 |
10,8 |
72 |
||
24 |
60 |
24 |
7,2 |
84 |
||
25 |
60 |
24 |
8,4 |
96 |
||
26 |
60 |
24 |
10,8 |
108 |
||
27 |
60 |
30 |
7,2 |
120 |
||
28 |
60 |
30 |
8,4 |
132 |
60 |
|
29 |
60 |
30 |
10,8 |
60 |
||
30 |
Склад виробів |
72 |
12 |
7,2 |
72 |
|
31 |
72 |
24 |
7,2 |
84 |
||
32 |
72 |
24 |
8,4 |
96 |
||
33 |
72 |
24 |
10,8 |
108 |
||
34 |
72 |
30 |
7,2 |
120 |
||
35 |
72 |
30 |
8,4 |
132 |
||
36 |
72 |
30 |
10,8 |
144 |
||
Штучне освітлення розраховується залежно від призначення освітлюваного приміщення або виробничого майданчика. Спочатку встановлюється розряд зорової роботи, відповідно до якого вибирають норму освітленості (див. табл. 3.2, 3.3, 3.4).
Потім вибирають тип освітлювального пристрою (світильника) та потужність електролампи. При цьому для виробничих приміщень висотою до 6 м слід вибирати світильники з газорозрядними лампами низького тиску (табл. 3.6). При висоті приміщення понад 6 м слід вибирати світильники з газорозрядними лампами високого тиску (табл. 3.5).
Необхідна кількість світильників для виробничих приміщень визначається з формули:
,
(3.1)
де Е – нормативна освітленість для ... розряду зорових робіт, лк, (табл. 3.3);
S – площа приміщення, м2;
К – коефіцієнт запасу, 1,31,5;
Z – поправковий коефіцієнт світильника, 1,11,3;
F – світловий потік однієї лампи у світильнику, лм (табл. 3.6, 3.7);
n – кількість ламп у світильнику, 1;
u – коефіцієнт використання освітлювальної установки (у частках одиниці).

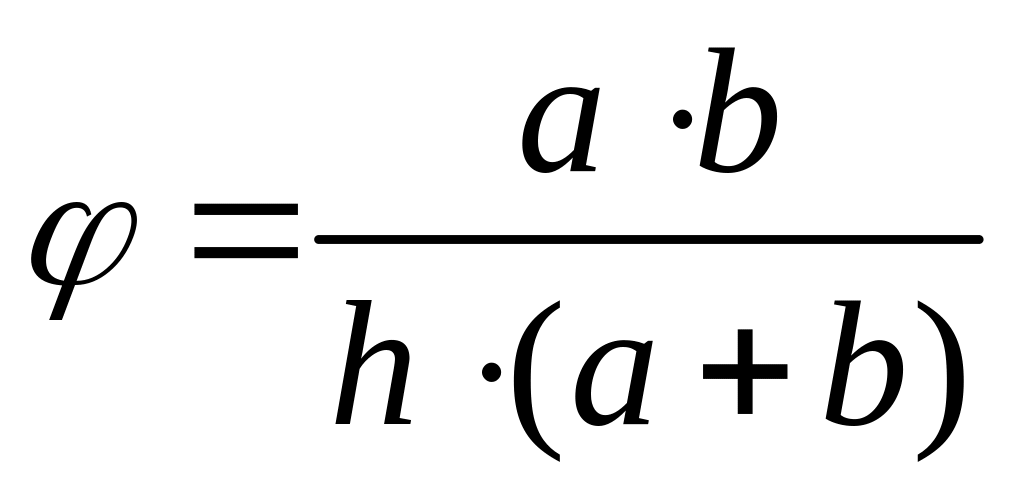

Коефіцієнт u визначається за світлотехнічними таблицями залежно від показника приміщення та коефіцієнтів відбиття стін і стелі. Показник приміщення розраховується за формулою
,
(3.2)
де a – довжина приміщення, м;
b – ширина приміщення, м;
h – висота підвісу світильника над робочою поверхнею, м.
Коефіцієнти відбиття стелі та стін залежать від їх кольору.
Колір поверхонь |
стелі, % |
стін, % |
стіни та стеля пофарбовані у світлий колір |
70 |
50 |
стіни та стеля пофарбовані у середній колір |
50 |
30 |
стіни та стеля пофарбовані у темний колір |
30 |
10 |
Значення коефіцієнтів використання для світильників наведені в табл. 3.5. При величині показника приміщення >5 коефіцієнти використання приймати як при =5.
Отримані дані підставити в формулу 3.1.
Прийняти до встановлення кількість світильників – найближче більше ціле кратне число та вказати тип світильника і лампи.
Таблиця 3.2 – Норми освітленості при штучному освітленні приміщень
Характе-ристика зорової роботи |
Найменший розмір об'єкта розрізнення, мм |
Зорова робота |
Контраст об'єкта розрізнення з фоном |
Характе-ристика фону |
Освітленість при загальному освітленні, лк |
|
Розряд |
Під-розряд |
|||||
Дуже високої точності |
Від 0,15 до 0,3 |
ІІ |
а |
Малий |
Темний |
1250 |
б |
Малий Середній |
Середній Темний |
750 |
|||
в |
Малий Середній Великий |
Світлий Середній Темний |
500 |
|||
г |
Середній Великий Великий |
Світлий Світлий Середній |
300 |
|||
Високої точності |
Від 0,3 до 0,5 |
ІІІ |
а |
Малий |
Темний |
500 |
б |
Малий Середній |
Середній Темний |
300 |
|||
в |
Малий Середній Великий |
Світлий Середній Темний |
300 |
|||
г |
Середній Великий Великий |
Світлий Світлий Середній |
200 |
|||
Середньої точності |
Від 0,5 до 1 |
ІV |
а |
Малий |
Темний |
300 |
б |
Малий Середній |
Середній Темний |
200 |
|||
в |
Малий Середній Великий |
Світлий Середній Темний |
200 |
|||
г |
Середній Великий Великий |
Світлий Світлий Середній |
150 |
|||
Малої точності |
Від 1 до 5 |
V |
а |
Малий |
Темний |
200 |
б |
Малий Середній |
Середній Темний |
150 |
|||
в |
Малий Середній Великий |
Світлий Середній Темний |
150 |
|||
г |
Середній Великий Великий |
Світлий Світлий Середній |
100 |
|||
Груба (дуже малої точності) |
Більше 5 |
VI |
|
Незалежно від характеристик фону та контрасту об'єкту з фоном |
150 |
|
Загальний нагляд за ходом виробничого процесу: постійний |
VIII |
а |
Те ж |
100 |
||
періодичний при постійному перебуванні людей у приміщенні |
б |
Те ж |
75 |
|||
періодичний при періодичному перебуванні людей у приміщенні |
в |
Те ж |
50 |
|||
Для освітлення виробничих майданчиків слід застосовувати прожектори.
Необхідна кількість прожекторів визначається з формули
, (3.3)
де Е – нормативна освітленість виробничих майданчиків (табл. 3.4);
S – площа майданчика, м2;
К – коефіцієнт запасу, 1,31,5;
m – коефіцієнт розсіювання, 1,15 для великих поверхонь (1,5 для вузьких ділянок);
F – світловий потік однієї лампи у прожекторі, лм (табл. 3.8);
– коефіцієнт корисної дії прожектора, 0,75.
Таблиця 3.3 – Нормовані показники освітленості загальних промислових приміщень [6]
Тип приміщення |
Розряд зорової роботи |
Норма освітленості, лк |
Аналітична лабораторія |
А – 1 |
500 |
Операторна |
III г |
300 |
Вентиляторна |
IV |
150 |
Насосна |
III г |
200 |
Реакторна |
VIII б |
75 |
Склад виробів |
VIII б |
75 |
Таблиця 3.4 – Норми освітленості виробничих майданчиків
Розряд зорової роботи |
Характеристика роботи |
Освітле-ність, лк |
IX |
Точні роботи при відношенні найменшого розміру об'єкта розрізнення до відстані до ока менше 0,005 |
50 |
X |
Робота середньої точності при відношенні найменшого розміру об'єкта розрізнення до відстані до ока від 0,005 до 0,02 |
30 |
XI |
Робота малої точності при відношенні найменшого розміру об'єкта розрізнення до відстані до ока від 0,02 до 0,05, а також роботи, які вимагають тільки загального нагляду за ходом виробничого процесу |
10 |
XII |
Грубі роботи при відношенні найменшого розміру об'єкта розрізнення до відстані до ока понад 0,05 |
5 |
XIII |
Роботи, які вимагають загального нагляду за виробничими поверхнями |
2 |
Таблиця 3.5 – Коефіцієнти використання світлового потоку світильників з люмінесцентними лампами
|
Таблиця 3.6 – Характеристика світильників з газорозрядними лампами високого тиску
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
2
Таблиця 3.7 – Характеристика світильників з газорозрядними лампами низького тиску
|
Таблиця 3.8 – Характеристика прожекторів
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||
