3.12. Определение водостойкости

Сущность метода заключается в оценке степени падения прочности при сжатии образцов после воздействия на них воды в условиях вакуума по разделу 3.7. Прочность при сжатии образцов определяют по разделу 3.8.

3.12.1. Средства контроля и вспомогательное оборудование

Средства контроля и вспомогательное оборудование - по 3.7.1 и 3.8.1.

3.12.2. Порядок подготовки к проведению испытания

Образцы насыщают в вакуумной установке по 3.7.2.

3.12.3. Обработка результатов испытания

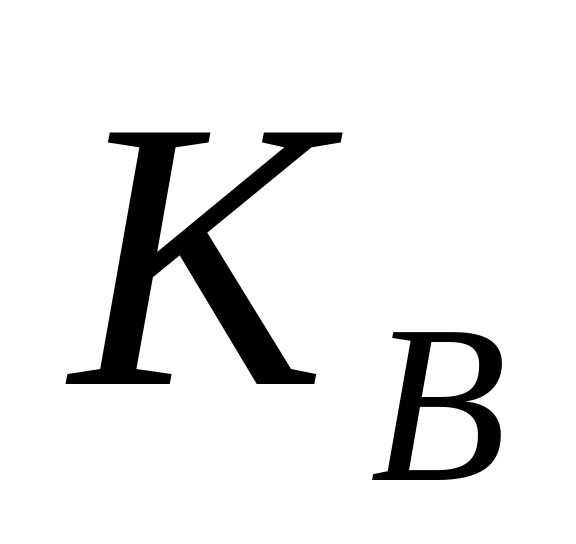

Водостойкость вычисляют с точностью до второго десятичного знака по формуле

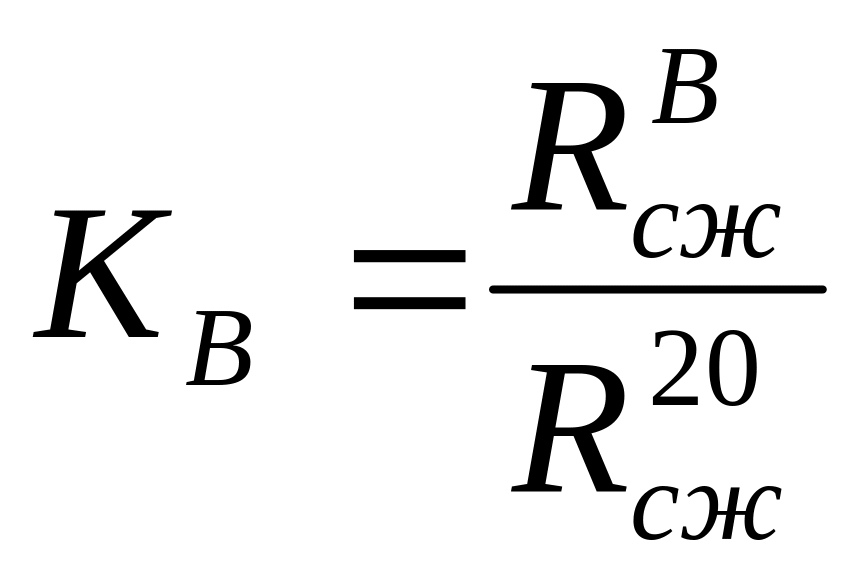

(3.18)

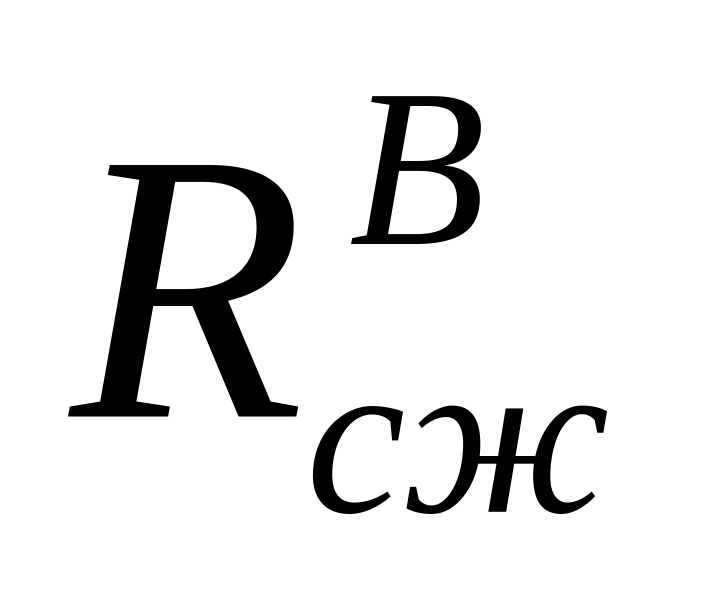

где, - предел прочности при сжатии при температуре (20±2)°С водонасыщенных в вакууме образцов, МПа;

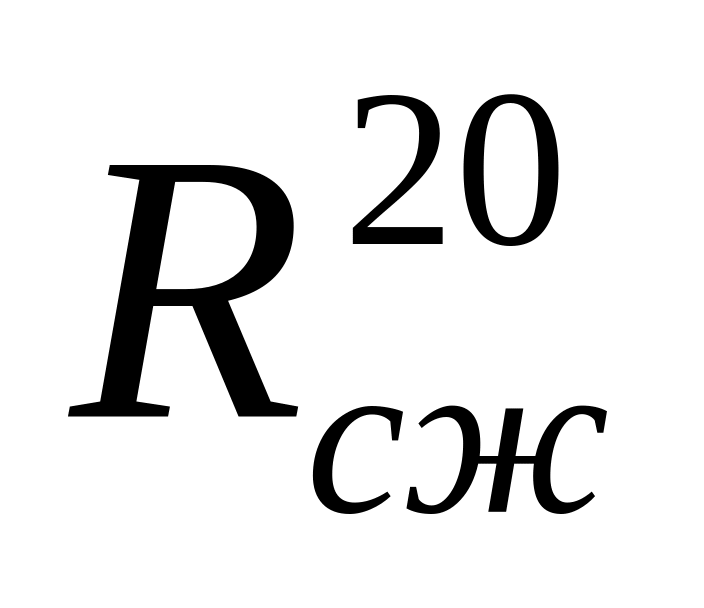

- предел прочности при сжатии при температуре (20±2) °С образцов до водонасыщения, МПа.

Требования для асфальтобетонных смесей по пределу прочности при сжатии приведены в приложении 1.

3.13. Определение водостойкости при длительном водонасыщении

Сущность метода заключается в определении отношения прочности при сжатии образцов после воздействия на них воды в течение 15 сут к первоначальной прочности параллельных образцов.

3.13.1. Средства контроля и вспомогательное оборудование

Средства контроля и вспомогательное оборудование - по разделу 3.7.1 и 3.9.1.

3.13.2. Порядок подготовки к проведению испытания

Образцы насыщают в вакуумной установке по разделу 3.7.2.

3.13.3. Порядок проведения испытания

Образцы, насыщенные в вакуумной установке, переносят в другой сосуд с водой, в котором выдерживают в течение 15 сут, температуру воды поддерживают в пределах (20±5) °С. По истечении 15 сут образцы извлекают из воды, обтирают мягкой тканью и определяют предел прочности при сжатии по разделу 3.8.

3.13.4. Обработка результатов испытания

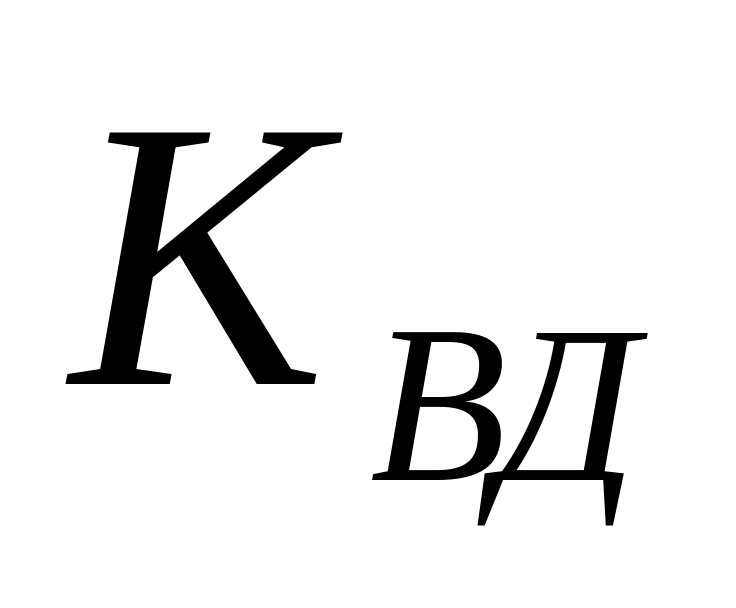

По результатам испытаний с точностью до второго десятичного знака вычисляют водостойкость после длительного водонасыщения по формуле

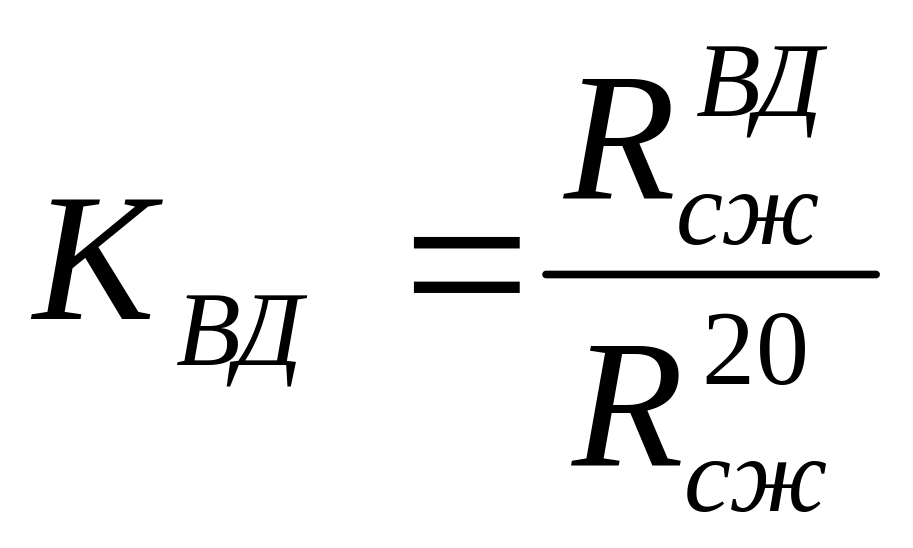

(3.19)

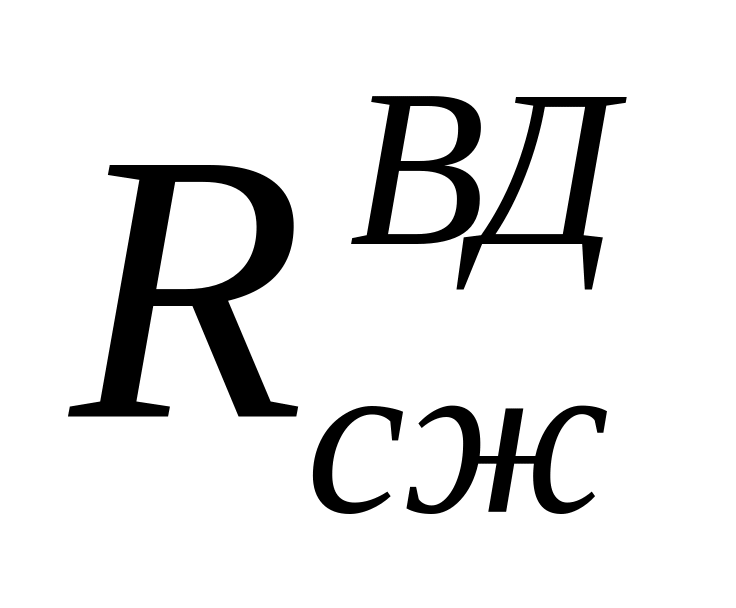

где, - предел прочности при сжатии при температуре (20±2)°С образцов после насыщения водой в течение 15 сут, МПа;

- предел прочности при сжатии при температуре (20±2)°С образцов до насыщения водой, МПа.

Требования для асфальтобетонных смесей по пределу прочности при сжатии приведены в приложении 1, для щебеночно-мастичных асфальтобетонных смесей в приложении 2.

3.14. Определение водостойкости ускоренным методом

Сущность метода заключается в оценке степени падения прочности при сжатии образцов после воздействия на них воды в условиях вакуума и температуры 50°С.

Метод предназначен для апробации и накопления данных по нормированию ускоренно определяемых показателей водостойкости материалов.

3.14.1. Средства контроля и вспомогательное оборудование

Средства контроля и вспомогательное оборудование - по разделу 3.7.1 и 3.8.1.
